实验2：Open vSwitch虚拟交换机实践

实验2：Open vSwitch虚拟交换机实践

一、实验目的

1. 能够对Open vSwitch进行基本操作；
2. 能够通过命令行终端使用OVS命令操作Open vSwitch交换机，管理流表；
3. 能够通过Mininet的Python代码运行OVS命令，控制网络拓扑中的Open vSwitch交换机

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

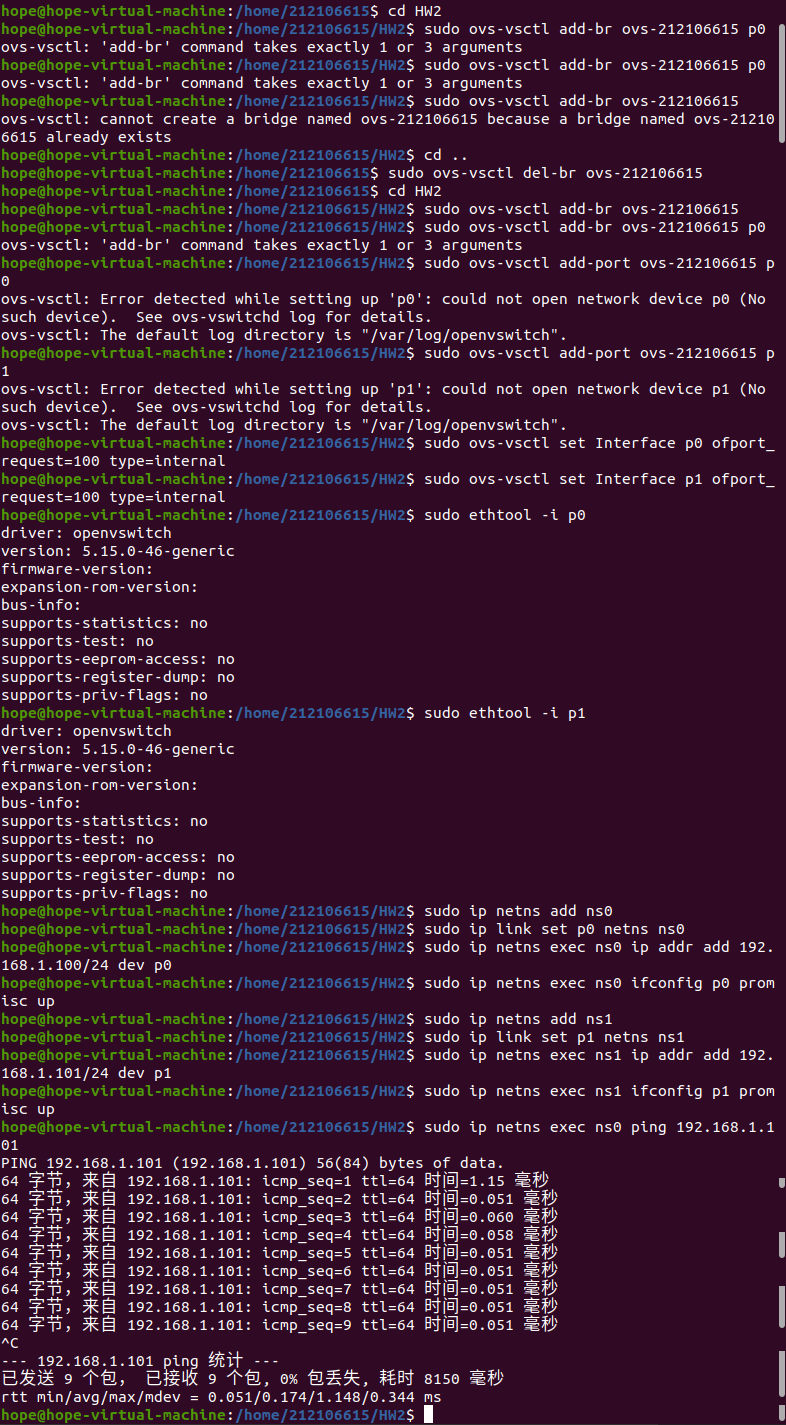

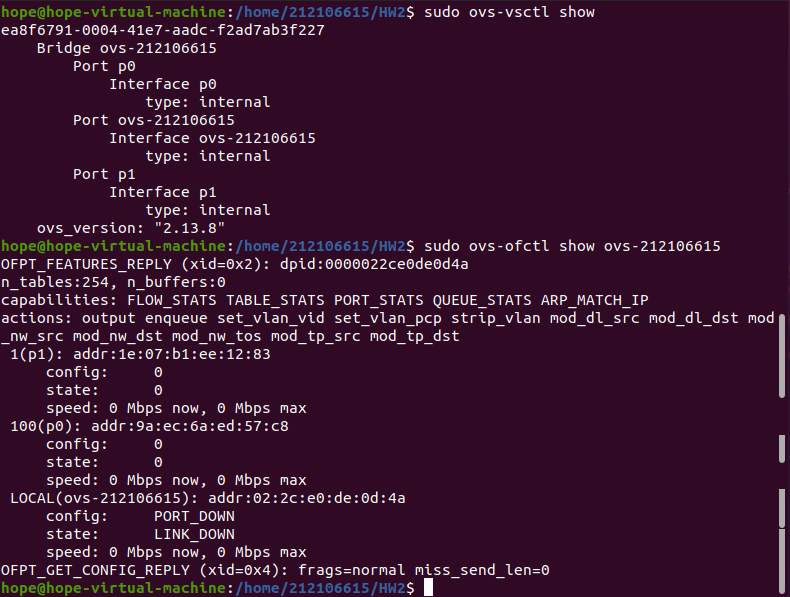

1. ovs-vsctl基础操作实践：创建OVS交换机，以ovs-xxxxxxxxx命名，其中xxxxxxxxx为本人学号。在创建的交换机上增加端口p0和p1，设置p0的端口号为100，p1的端口号为101，类型均为internal；为了避免网络接口上的地址和本机已有网络地址冲突，需要创建虚拟网络空间（参考命令netns）ns0和ns1，分别将p0和p1移入，并分别配置p0和p1端口的ip地址为190.168.1.100、192.168.1.101，子网掩码为255.255.255.0；最后测试p0和p1的连通性。

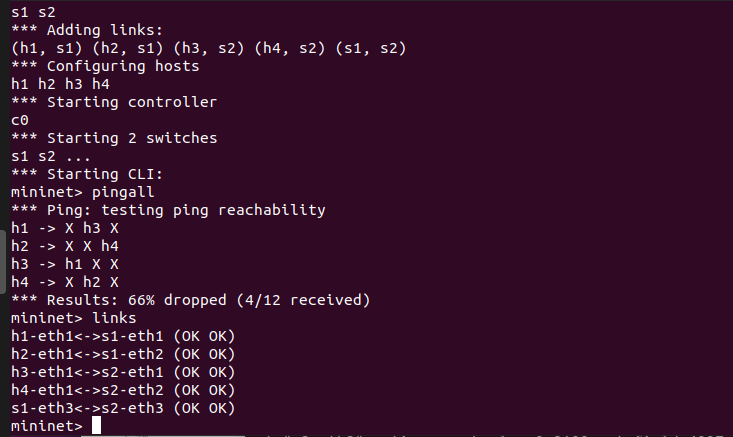

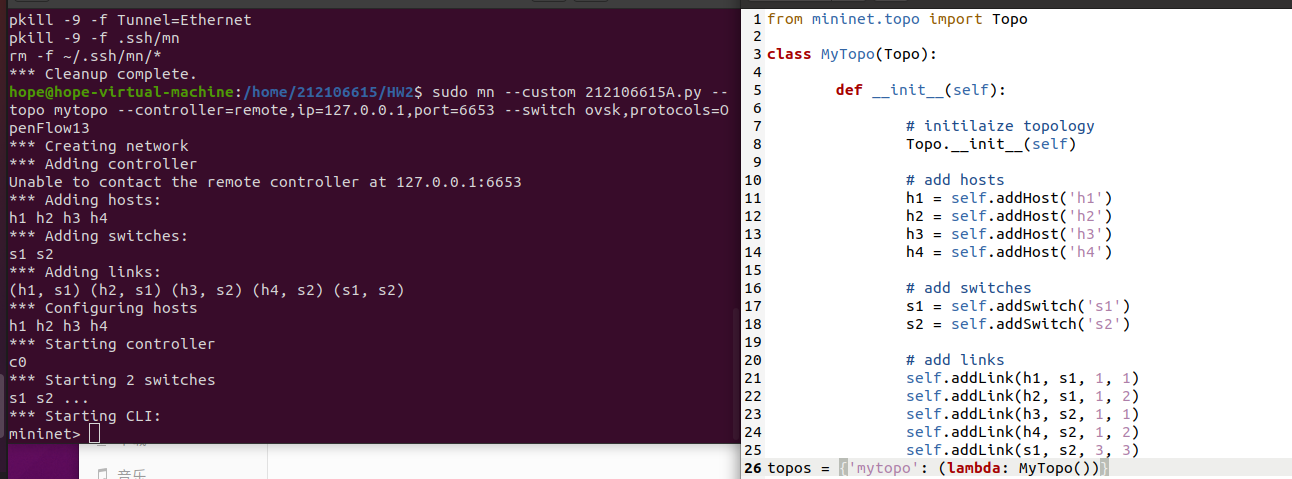

2. 使用Mininet搭建的SDN拓扑，如下图所示，要求支持OpenFlow 1.3协议，主机名、交换机名以及端口对应正确。

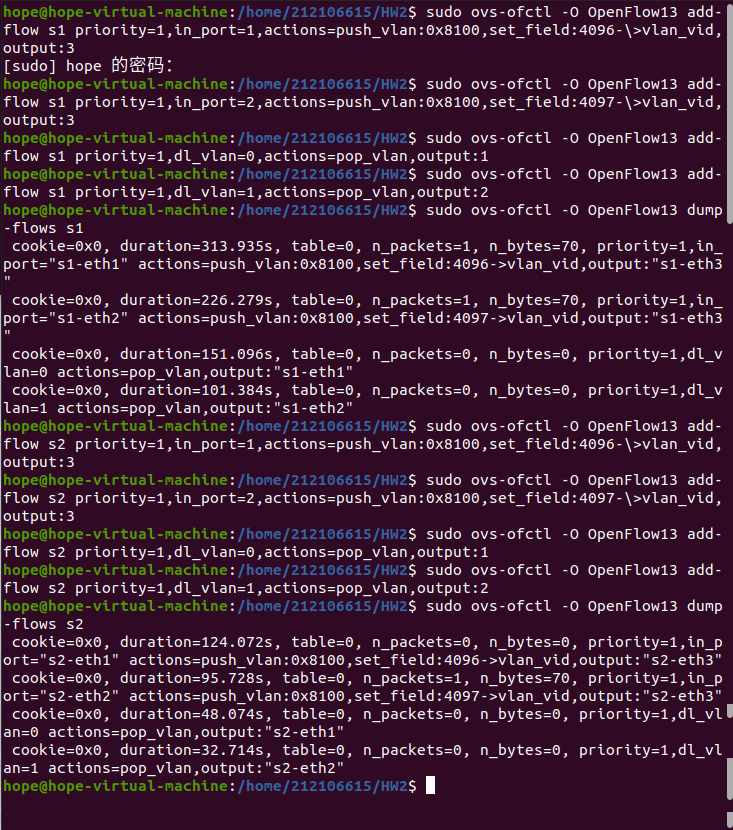

3. 通过命令行终端输入“ovs-ofctl”命令，直接在s1和s2上添加流表，划分出所要求的VLAN。

VLAN_ID	Hosts
0	h1 h3
1	h2 h4





4. 主机连通性要求：

• h1 – h3互通
• h2 – h4互通
• 其余主机不通











（二）个人总结

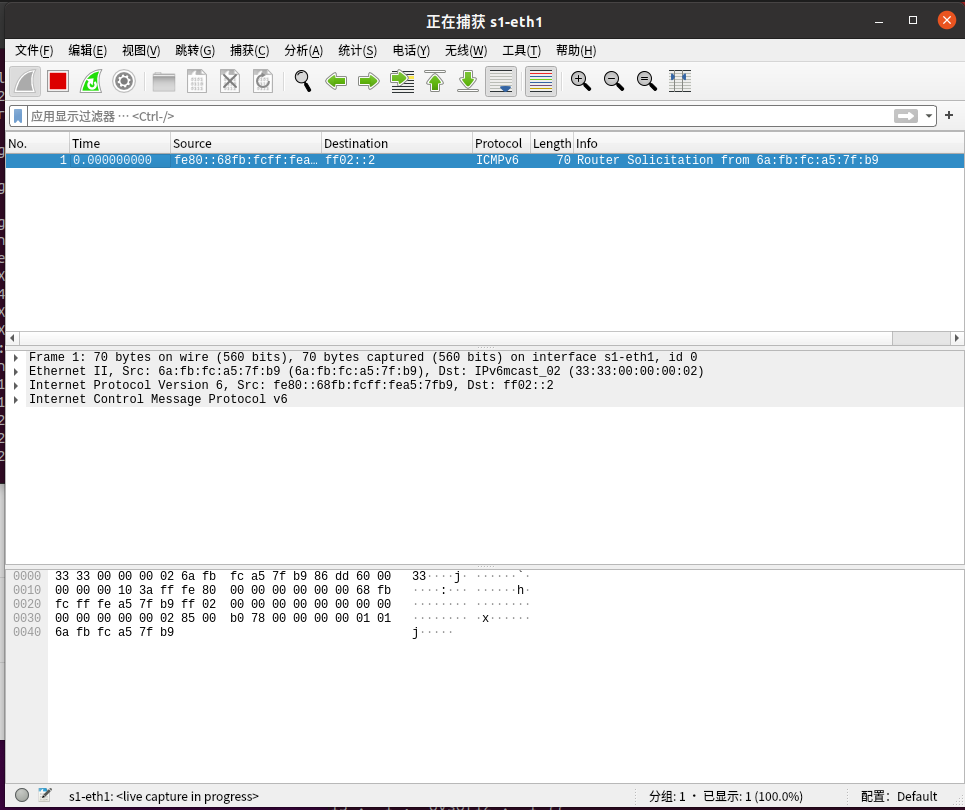

在实验过程中，由于没有好好审题，创建交换机时随便创了个文件夹HW2再里面进行了创建，并没有按要求在lab2文件夹下，导致后续都是在HW2之中操作，谨记本次的粗心大意，以后好好审题再做题。其次，抓包工具wireshark我还是第一次使用，一开始一直搞不清楚到底怎么打开它的界面，选取哪个端口；后来在同学的帮助下才了解具体的操作。另外，也知道了，在进行添加流表和查看流表的操作时，拓扑结构必须处于运行状态。之后也会多加了解相关知识，提升自身各方面能力。
