实验四、OSPF基础实验

一、实验要求：
1、掌握OSPF的基本配置命令。
2、掌握多区域的OSPF配置方法。
3、区别不同区域的路由。
4、掌握OSPF的路由汇总配置。
5、掌握OSPF接口认证的配置方法。
二、实验拓扑：
根据实验要求，实验拓扑如图4-1所示。

图4-1 OSPF基础实验拓扑
三、实验步骤：

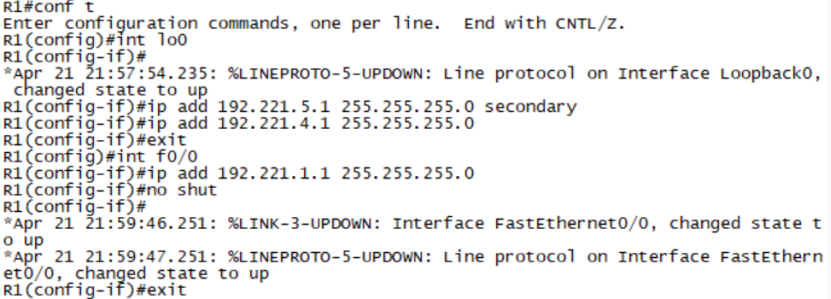

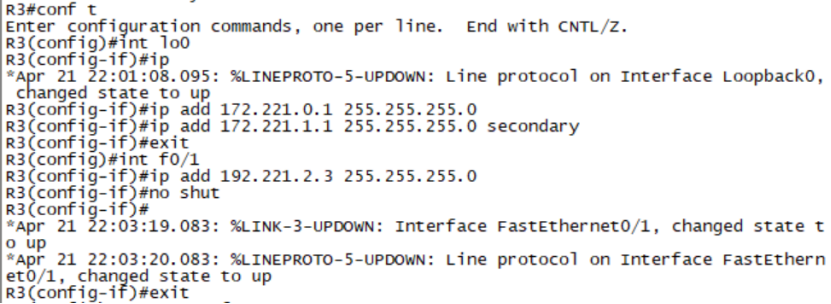

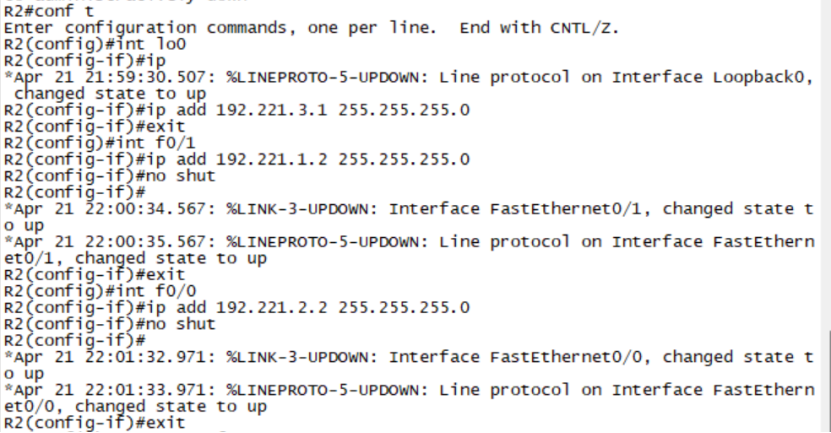

1、根据实验拓扑，对路由器各接口配置IP地址。IP地址第二字节修改为自己学号后3位



2、在各路由器上配置OSPF协议。

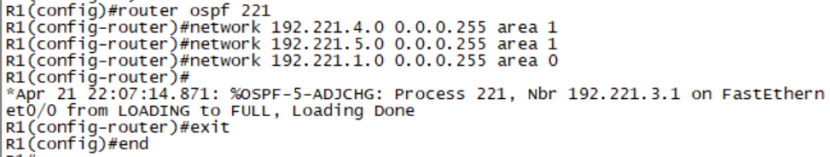

R1上的配置清单：
R1(config)#router ospf 1 #此处进程号修改为自己的学号后3位
R1(config-router)#network 192.168.4.0 0.0.0.255 area 1
R1(config-router)#network 192.168.5.0 0.0.0.255 area 1
R1(config-router)#network 192.168.1.0 0.0.0.255 area 0

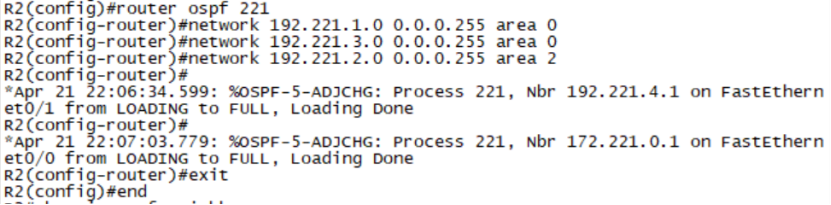

R2上的配置清单：
R2(config)#router ospf 1 #此处进程号修改为自己的学号后3位
R2(config-router)#network 192.168.1.0 0.0.0.255 area 0
R2(config-router)#network 192.168.3.0 0.0.0.255 area 0
R2(config-router)#network 192.168.2.0 0.0.0.255 area 2

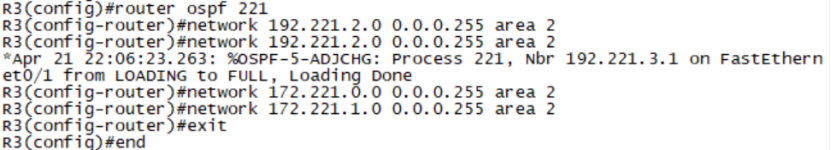

R3上的配置清单：
R3(config)#router ospf 1 #此处进程号修改为自己的学号后3位
R3(config-router)#network 192.168.2.0 0.0.0.255 area 2
R3(config-router)#network 172.16.0.0 0.0.0.255 area 2
R3(config-router)#network 172.16.1.0 0.0.0.255 area 2

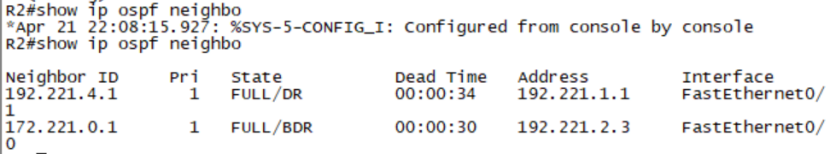

问题1：在R2上查看邻居信息，一共有几个邻居？邻居的路由ID是多少？
2个,id为192.1221.4.1和172.221.0.1

参考命令：show ip ospf neighbor
问题2：在R1上查看邻居信息，谁是DR？谁是BDR？
192.221.4.1为DR,即R1为DR
192.221.3.1为BDR,即R2为BDR

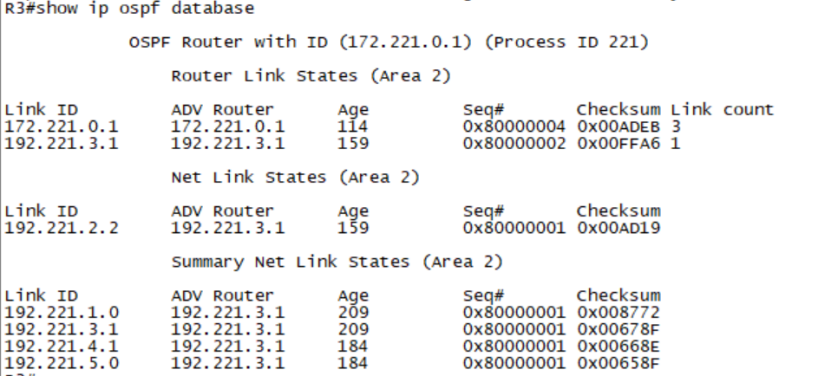

问题3：在R3上查看OSPF链路状态数据库，一共有几种链路状态，哪几种？
参考命令：show ip ospf database
3种，分别为 Router Link States、Net Link States、Summary Net Link States

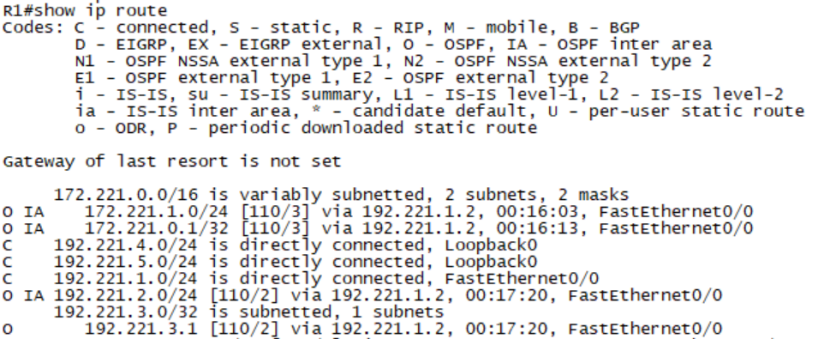

问题4：在R1上查看路由表，有哪些是其他区域路由？
O IA 172.221.1.0/24 [110/3] via 192.221.1.2, 00:16:03, FastEthernet0/0
O IA 172.221.0.1/32 [110/3] via 192.221.1.2, 00:16:13, FastEthernet0/0
O IA 192.221.2.0/24 [110/2] via 192.221.1.2, 00:17:20, FastEthernet0/0
为其他区域路由

3、区域汇总
在路由器R1中查看链路状态数据库，会发现有2条类型3的LSA，我们可以在路由器R2（ABR）上进行区域汇总，减少路由条目。参考命令：

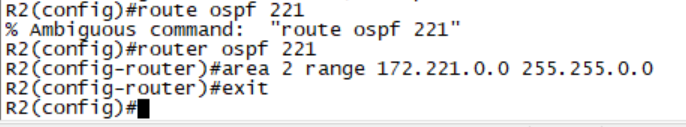

R2(config)#router ospf 1 #此处进程号修改为自己的学号后3位
R2(config-router)#area 2 range 172.16.0.0 255.255.0.0

问题5：在每个路由器上清空路由表，查看R1上路由表有什么变化？

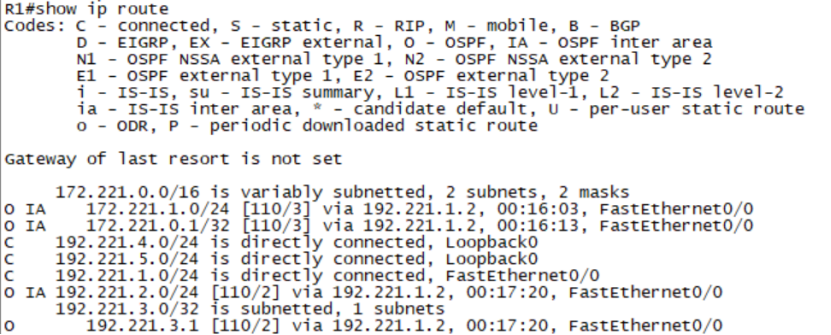

初始路由

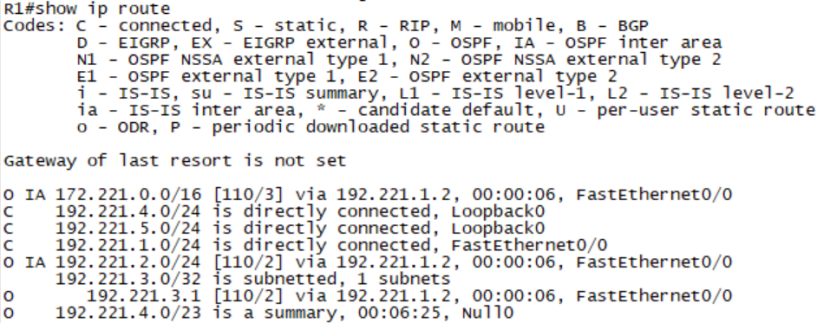

改变后路由

同样我们可以在R1上对区域1的路由进行汇总，参考命令：
R1(config-router)#area 1 range 192.168.4.0 255.255.254.0 #汇总时网络地址和子网掩码要计算正确

问题6：在每个路由器上清空路由表，查看R3上路由表有什么变化？

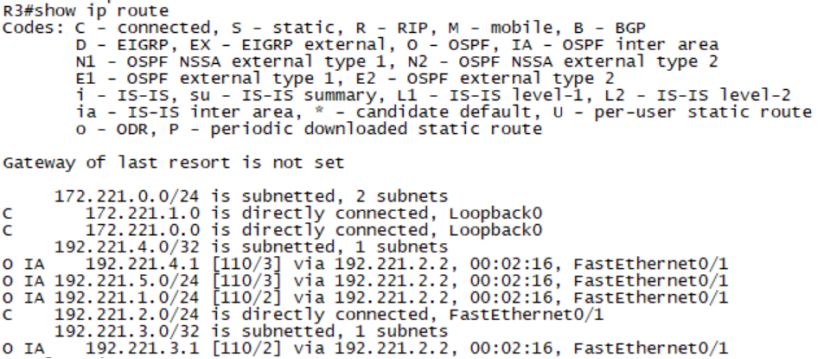

初始路由

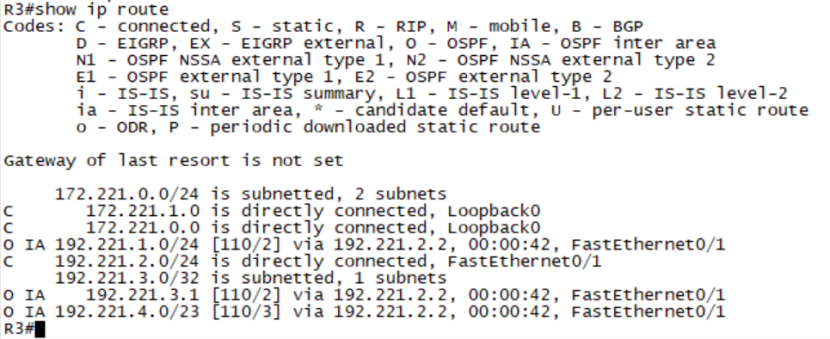

改变后路由

4、在R1和R2上启用接口认证
明文认证：
R1上的参考命令：
R1(config)#int f0/0
R1(config-if)#ip ospf authentication
R1(config-if)#ip ospf authentication-key xcu #此处密码修改为自己姓名

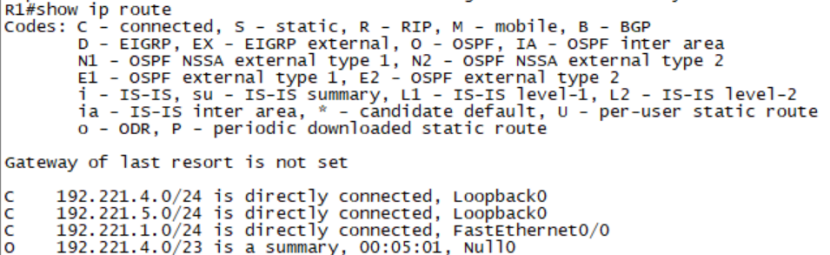

问题7：配置后等待若干秒，在R1上查看路由表，还能看到R2和R3上的路由吗？
不能

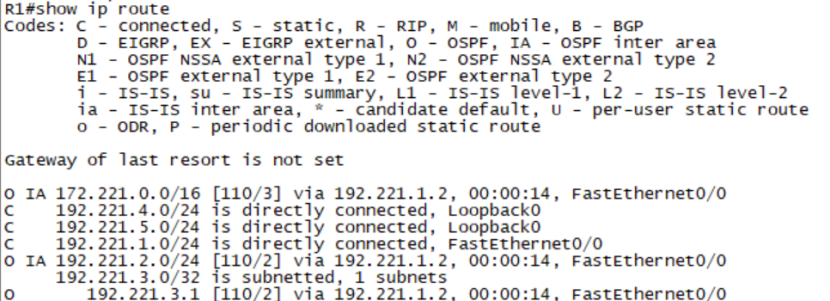

问题8：参考R1的配置在R2的接口f0/1上配置认证，配置后等若干秒，在R1上能看到其他路由器上的路由吗？
可以


5、密文认证：在R2和R3的接口上配置密文，参考下列命令配置密文认证，检查结果。

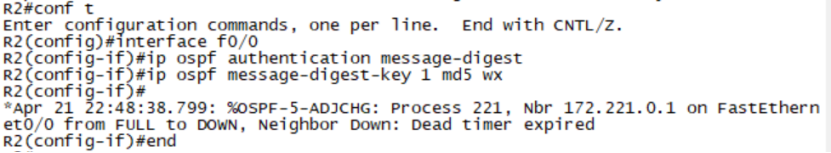

R2上的参考命令：
R2(config)#interface f0/0
R2(config-if)#ip ospf authentication message-digest
R2(config-if)#ip ospf message-digest-key 1 md5 cisco #此处密码修改为自己姓名

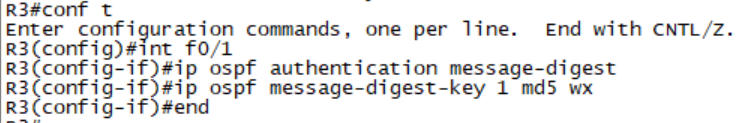

在R3的f0/1接口上参考R1的配置进行配置。
R3未配置前

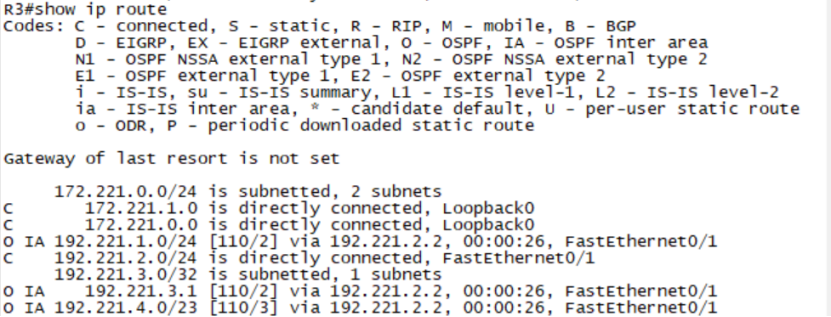

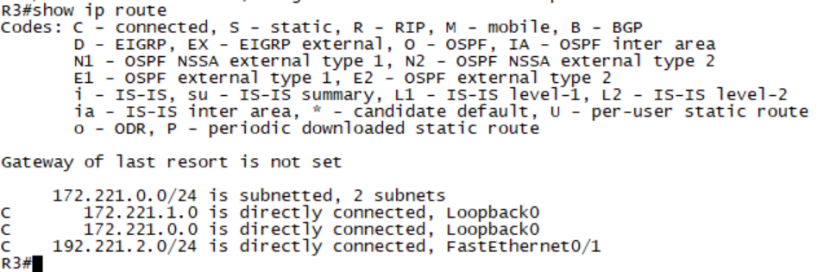

R3配置后
