实验三、EIGRP实验

实验目的：
1、掌握EIGRP 的基本配置；
2、掌握EIGRP 的通配符掩码配置方法；
3、掌握EIGRP 的自动汇总特性，理解EIGRP自动汇总的缺陷以及如何关闭自动汇总；
4、掌握EIGRP 的手工汇总；
5、掌握通过ip default-network 命令配置EIGRP 默认网络；
6、理解EIGRP 的认证过程；
7、掌握EIGRP 的认证的配置。
实验拓扑：

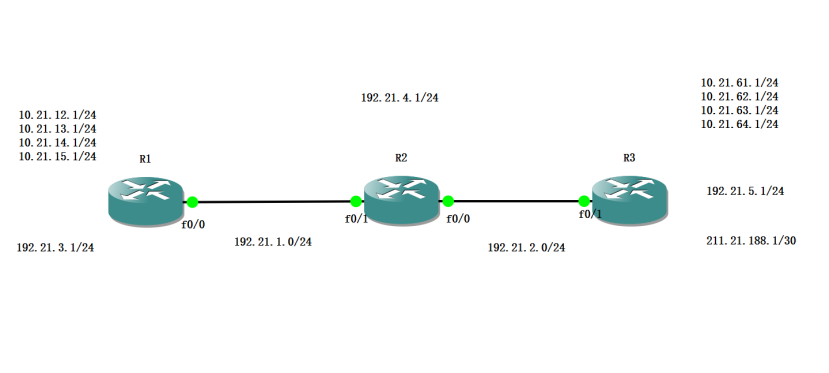

图3-1 EIGRP实验拓扑
实验步骤：

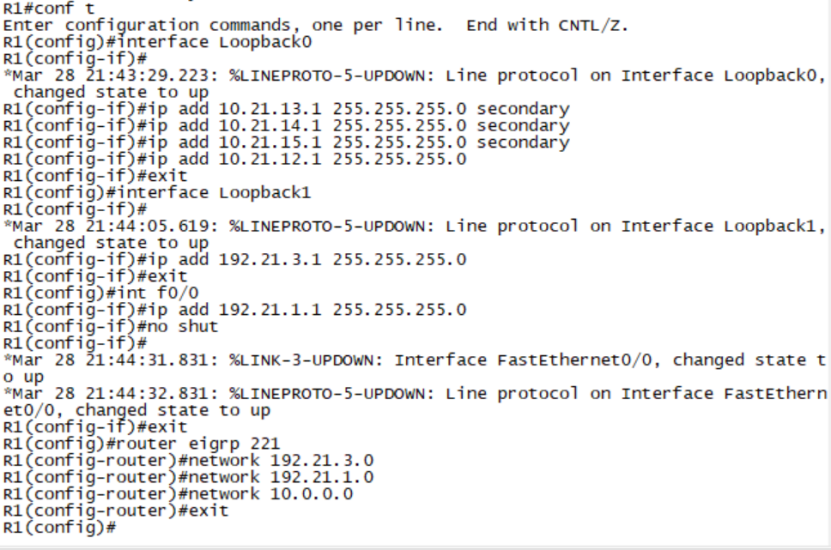

1、配置各台路由器的IP 地址，并且使用ping 命令确认各路由器的直连口的互通性（参考RIP略）注：所有IP地址的第2字节修改为自己学号后2位， R3 的loopback0接口的10网段第三个字节+学号后两位+20
举例：学号为15， R3的10网段为10.15.55.1、10.15.56.1、10.15.57.1、10.15.58.1
2、在三台路由器上配置EIGRP协议，自治系统编号为自己学号后3位
参考命令：
R1：
R1(config)#router eigrp 50 注：50修改为自己学号后3位
R1(config-router)#network 192.168.3.0
R1(config-router)#network 192.168.1.0
R1(config-router)#network 10.0.0.0
R2：
R2(config)#router eigrp 50 注：50修改为自己学号后3位
R2(config-router)#network 192.168.4.0
R2(config-router)#network 192.168.2.0
R2(config-router)#network 192.168.1.0
R3：
R3(config)#router eigrp 50 注：50修改为自己学号后3位
R3(config-router)#net 10.0.0.0
R3(config-router)#net 192.168.5.0
R3(config-router)#net 192.168.2.0
R1：

R2：

R3：

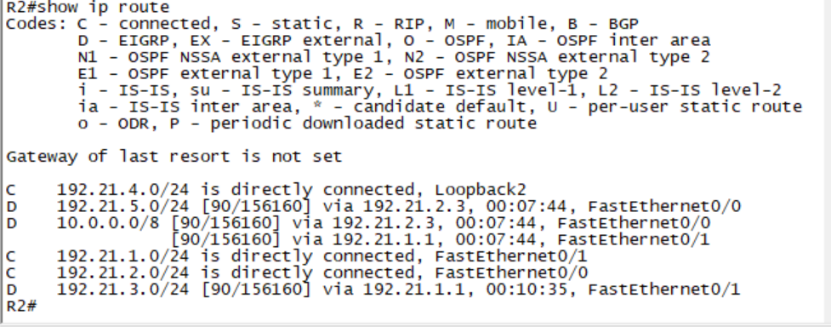

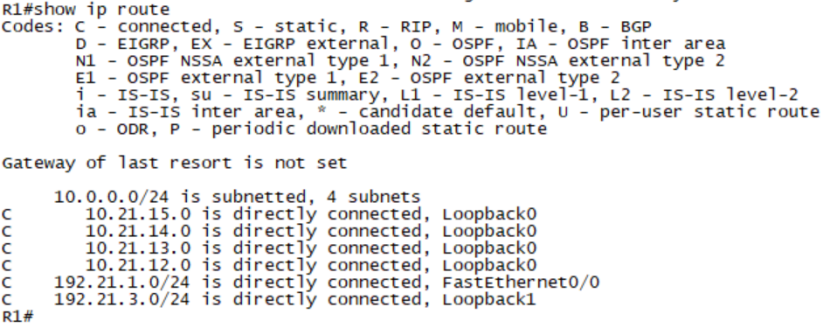

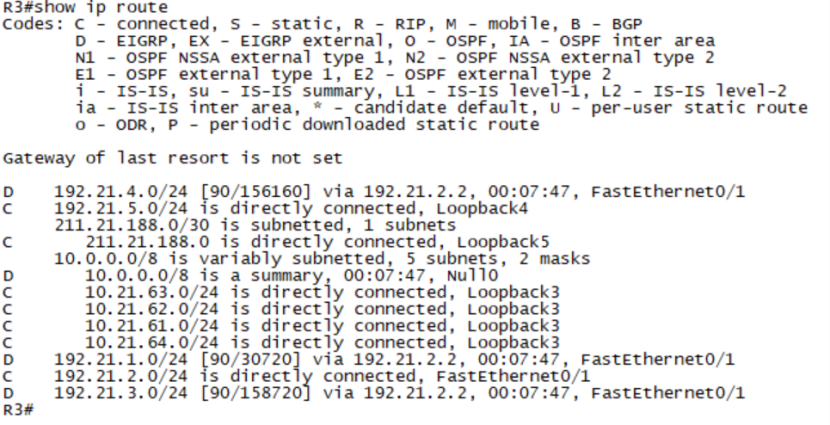

问题1、查看各路由器的路由表

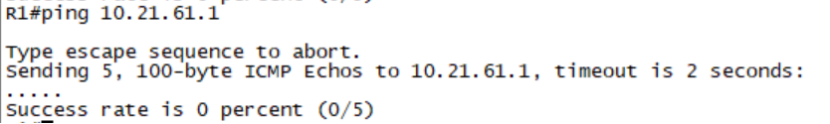

在R1上ping 10.21.61.1，能否ping通？

不能

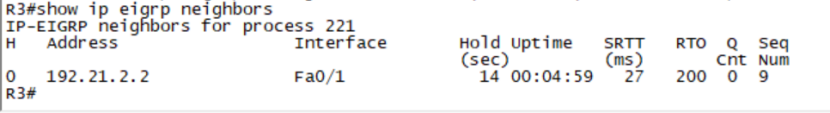

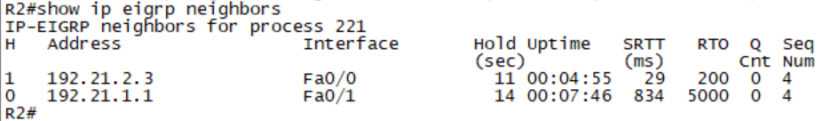

3、在任意一台路由器上观察EIGRP 的邻居关系
参考命令：
R1#show ip eigrp neighbors

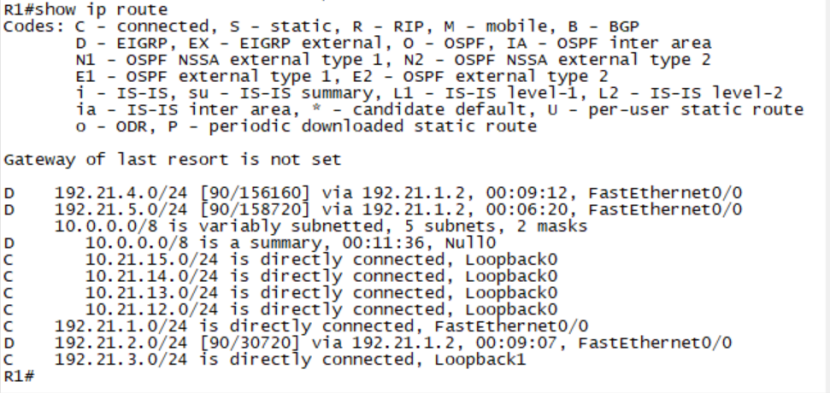

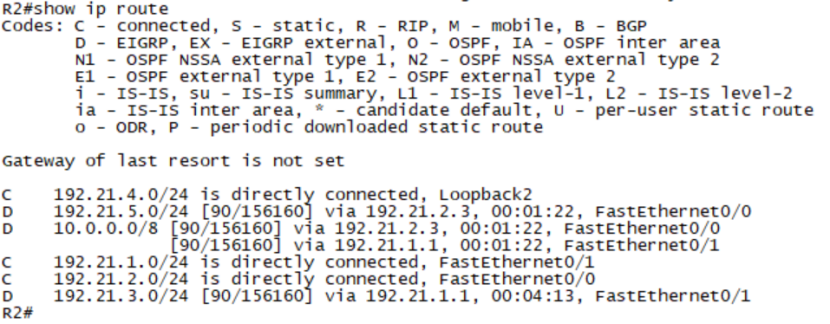

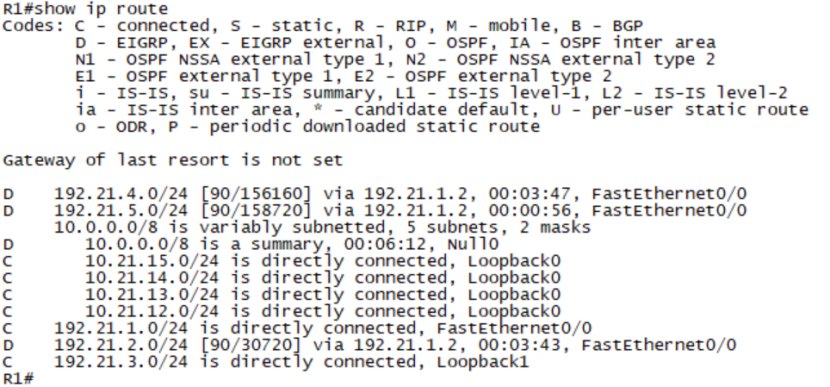

4、在任意一台路由器上查看路由表
参考命令：
R1#show ip route

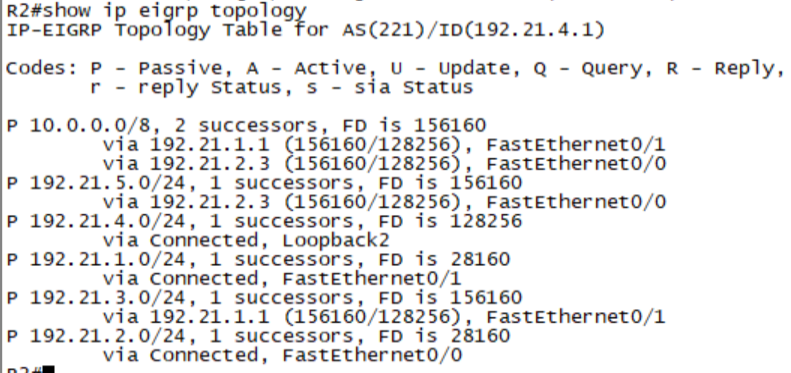

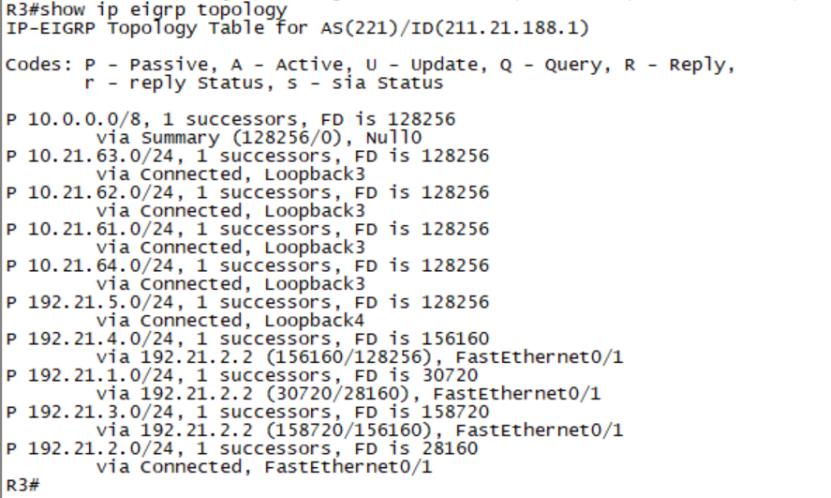

5、在各路由器上查看EIGRP拓扑表
参考命令：
R1#show ip eigrp topology

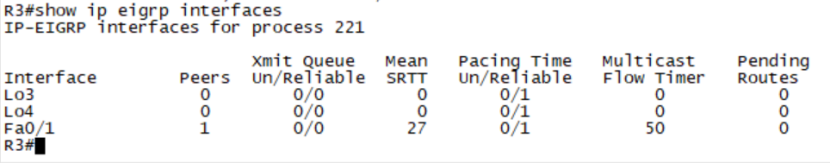

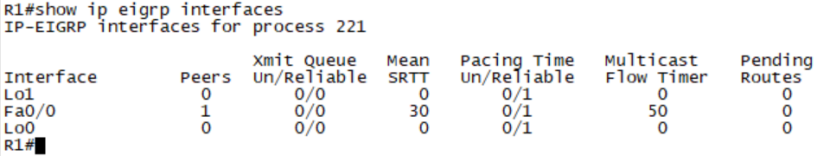

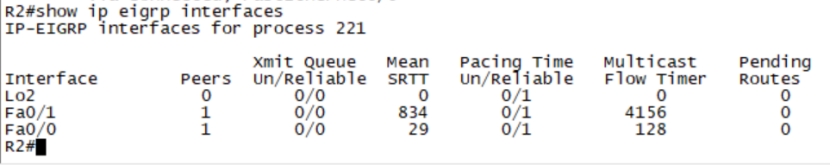

6、在各路由器上查看EIGRP接口
R1#show ip eigrp interfaces

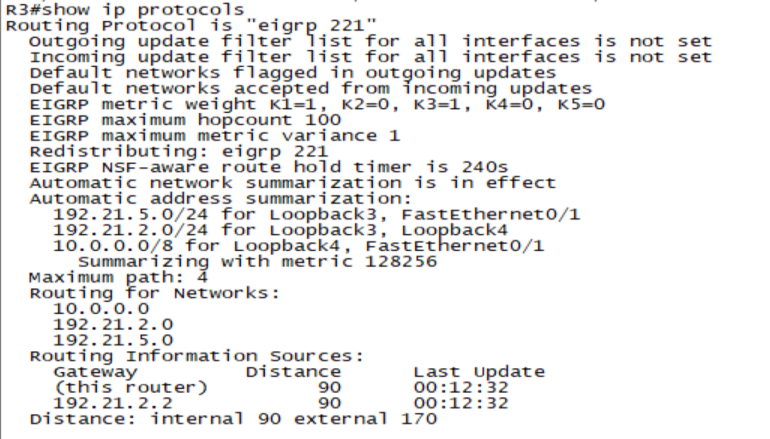

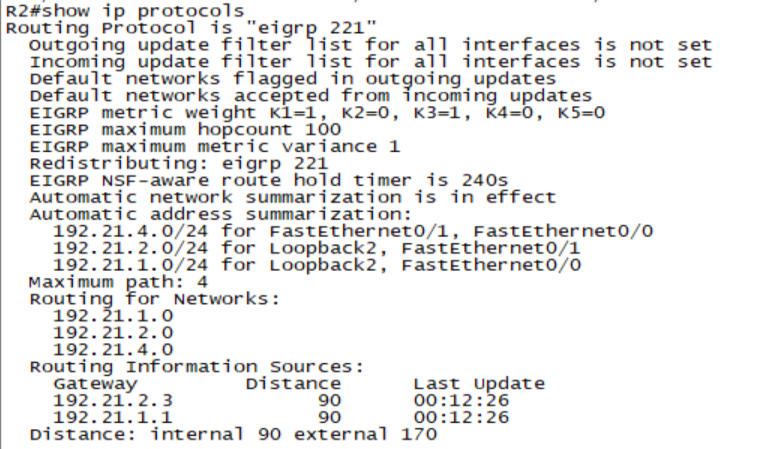

7、在任一路由器上查看协议信息
参考命令：
R1#show ip protocols

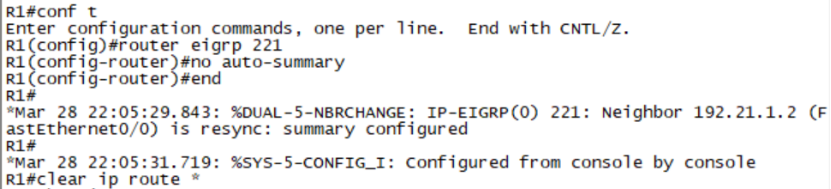

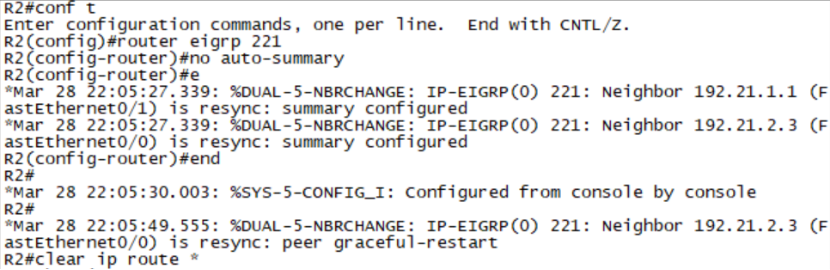

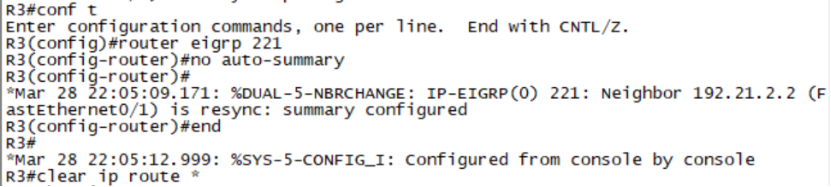

8、关闭各路由器自动汇总，清空路由表
参考命令：
R1(config)#router eigrp 50 注：50修改为自己学号后3位
R1(config-router)#no auto-summary
R1#clear ip route *

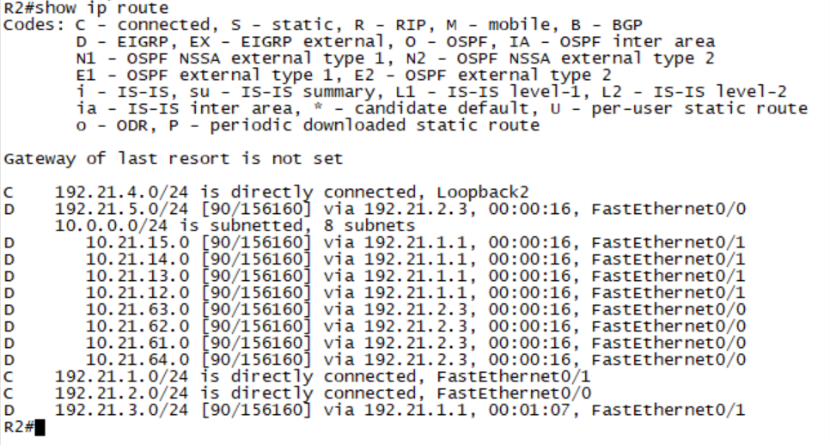

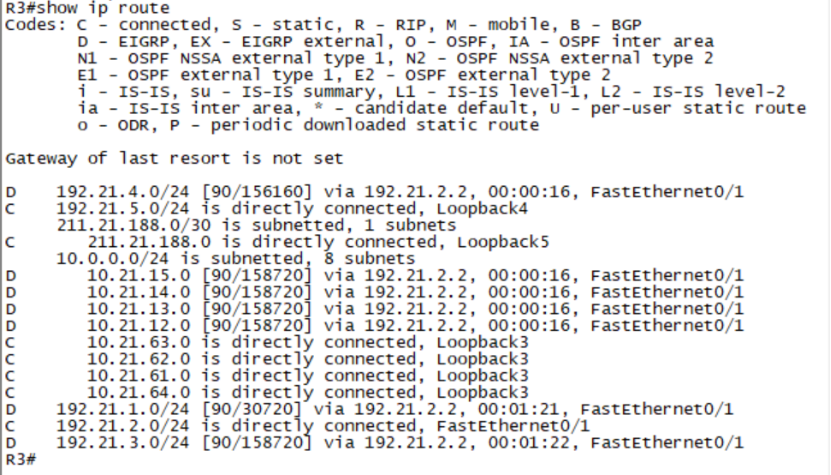

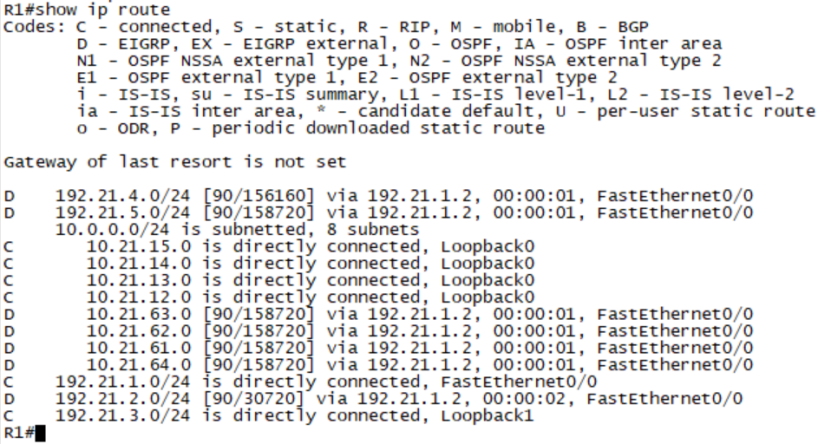

问题2：此时查看每个路由器路由表，有什么变化?



R1增加了到Lookback3的路由，R2增加了到Lookback1和Lookback3的路由，R3增加了到Lookback1的路由

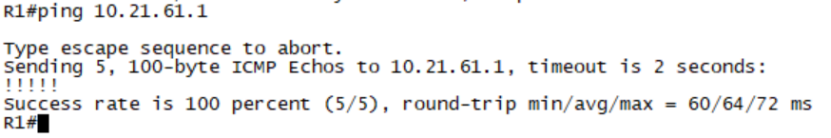

问题3：如果此时在R1上ping 10.21.61.1能否ping通？

可以

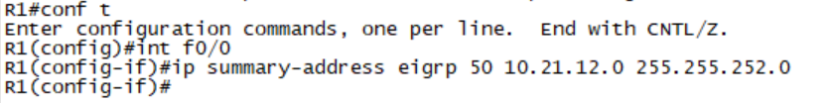

9、在路由器R1和R3上配置手动汇总
参考命令：


参考R1的配置在R3上配置手动汇总。

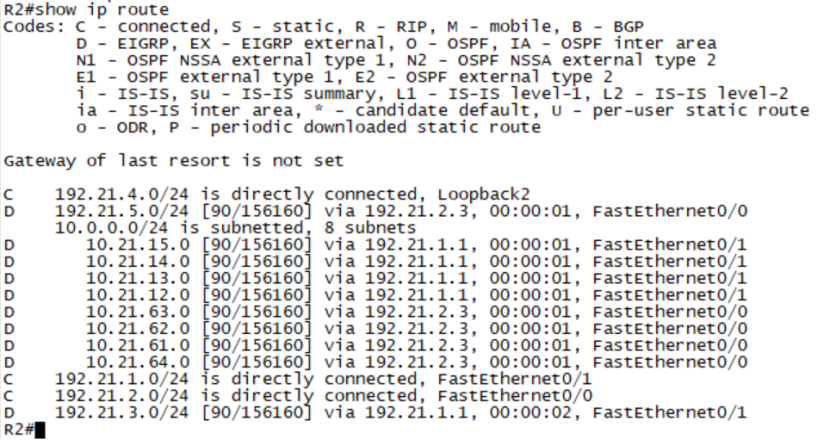

问题4：查看各路由器路由表，有什么不同？



没有什么变化

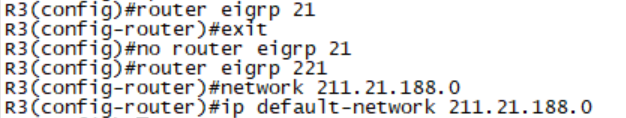

10、配置默认网络
在R3上配置静态路由

在R3上声明默认网络

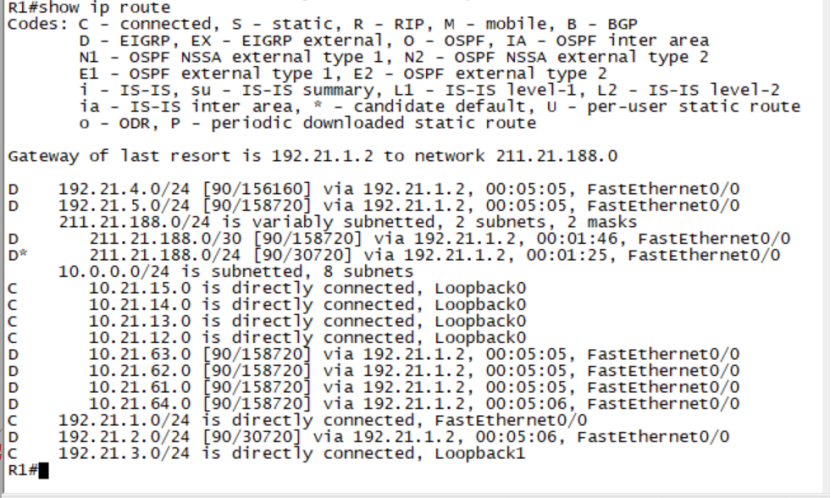

问题5：在各路由器上查看路由表，看有什么变化？



增加了两条到211.21.188.0的路由
11、在R1和R2之间配置认证，和RIP的认证类似，该步骤只做R1的认证。
参考命令：

问题6：此时在R1中查看路由表到达网络192.168.5.0的下一跳，是否还是192.168.1.2？

不是
为什么？
R2与R1未认证，不能相互发信息，不能交换路由信息
12、参考步骤5，在R2中做同样的配置，注意接口为f0/1

问题7：配置后再查看R1的路由表，到达目标网络192.168.5.0的下一跳是多少？

是192.168.1.2
为什么？
R1与R2已经认证成功，可以相互发送信息，交换路由信息
