【内存】 物理内存如何管理？
提问：物理的页面是如何管理的?
物理内存的组织方式
涉及物理内存的映射的时候，我们总是把内存想象成它是由连续的一页一页的块组成的。我们可以从 0 开始对物理页编号，这样每个物理页都会有个页号。
由于物理地址是连续的，页也是连续的，每个页大小也是一样的。因而对于任何一个地址，只要直接除一下每页的大小，很容易直接算出在哪一页。每个页有一个结构 struct page 表示，这个结构也是放在一个数组里面，这样根据页号，很容易通过下标找到相应的 struct page 结构。
如果是这样，整个物理内存的布局就非常简单、易管理，这就是最经典的平坦内存模型（Flat Memory Model）。

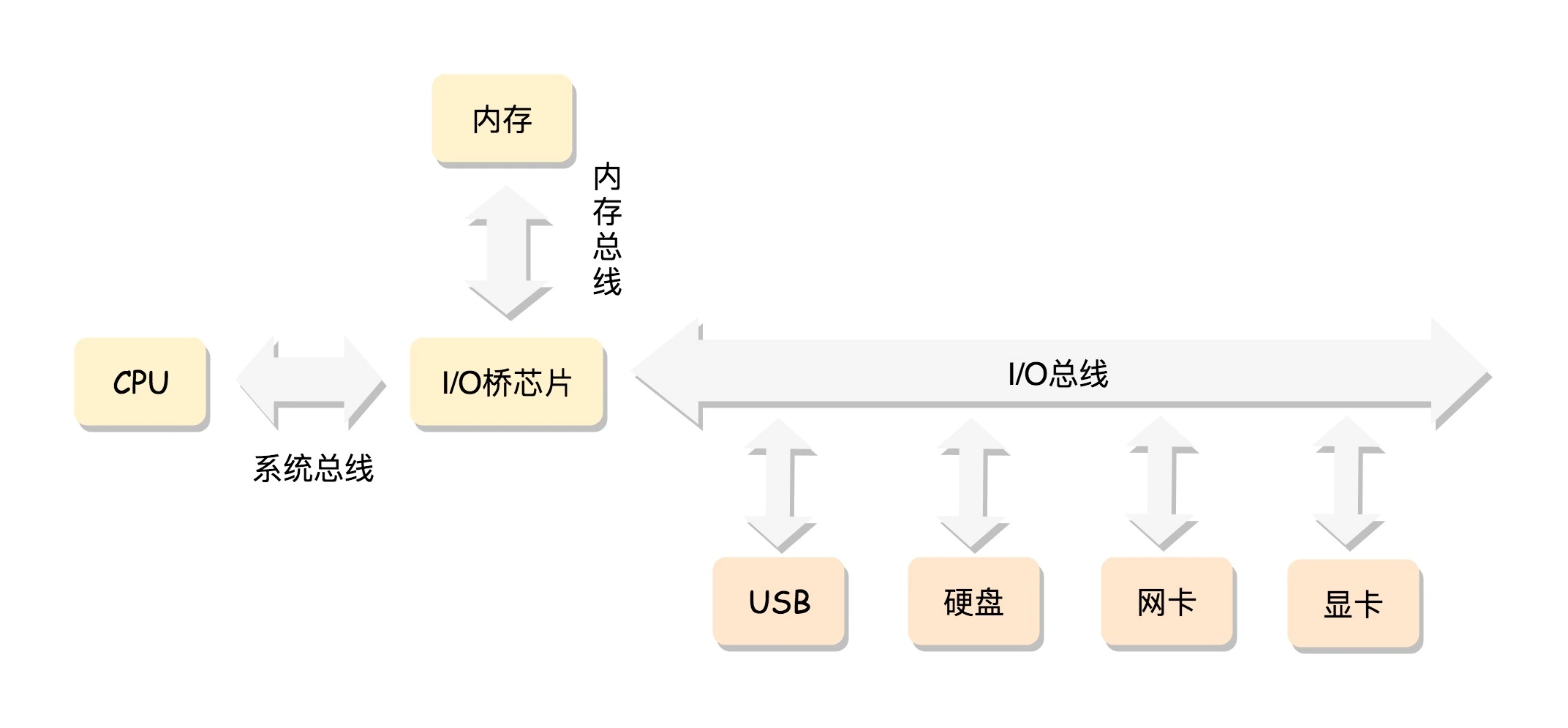

我们讲 x86 的工作模式的时候，讲过 CPU 是通过总线去访问内存的，这就是最经典的内存使用方式。

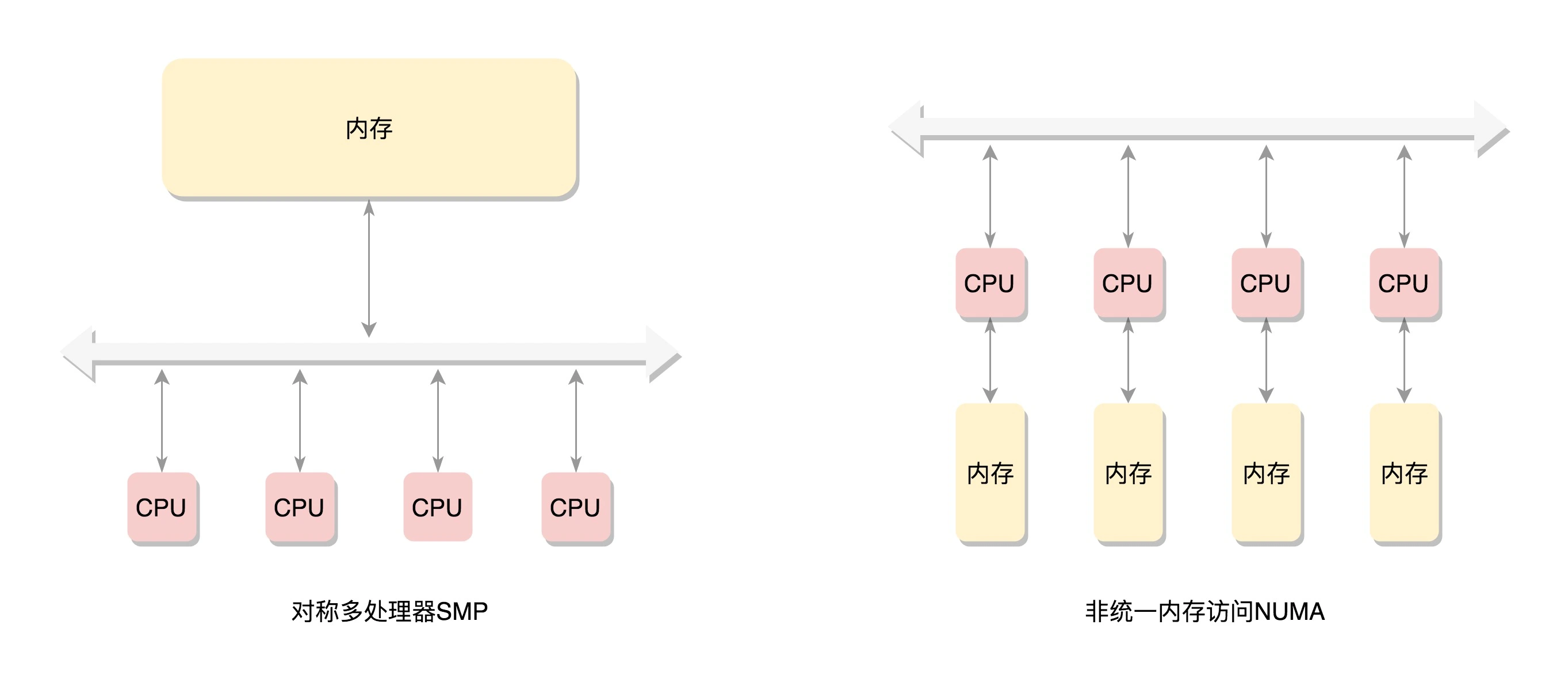

在这种模式下，CPU 也会有多个，在总线的一侧。所有的内存条组成一大片内存，在总线的另一侧，所有的 CPU 访问内存都要过总线，而且距离都是一样的，这种模式称为 SMP（Symmetric multiprocessing），即对称多处理器。当然，它也有一个显著的缺点，就是总线会成为瓶颈，因为数据都要走它。
为了提高性能和可扩展性，后来有了一种更高级的模式，NUMA（Non-uniform memory access），非一致内存访问。在这种模式下，内存不是一整块。每个 CPU 都有自己的本地内存，CPU 访问本地内存不用过总线，因而速度要快很多，每个 CPU 和内存在一起，称为一个 NUMA 节点。但是，在本地内存不足的情况下，每个 CPU 都可以去另外的 NUMA 节点申请内存，这个时候访问延时就会比较长。
这样，内存被分成了多个节点，每个节点再被分成一个一个的页面。由于页需要全局唯一定位，页还是需要有全局唯一的页号的。但是由于物理内存不是连起来的了，页号也就不再连续了。于是内存模型就变成了非连续内存模型，管理起来就复杂一些。
这里需要指出的是，NUMA 往往是非连续内存模型。而非连续内存模型不一定就是 NUMA，有时候一大片内存的情况下，也会有物理内存地址不连续的情况。
后来内存技术牛了，可以支持热插拔了。这个时候，不连续成为常态，于是就有了稀疏内存模型。
节点
我们主要解析当前的主流场景，NUMA 方式。我们首先要能够表示 NUMA 节点的概念，于是有了下面这个结构 typedef struct pglist_data pg_data_t，它里面有以下的成员变量：
-
每一个节点都有自己的 ID：node_id；
-
node_mem_map 就是这个节点的 struct page 数组，用于描述这个节点里面的所有的页；
-
node_start_pfn 是这个节点的起始页号；
-
node_spanned_pages 是这个节点中包含不连续的物理内存地址的页面数；
-
node_present_pages 是真正可用的物理页面的数目。
例如，64M 物理内存隔着一个 4M 的空洞，然后是另外的 64M 物理内存。这样换算成页面数目就是，16K 个页面隔着 1K 个页面，然后是另外 16K 个页面。这种情况下，node_spanned_pages 就是 33K 个页面，node_present_pages 就是 32K 个页面。
typedef struct pglist_data {
struct zone node_zones[MAX_NR_ZONES];
struct zonelist node_zonelists[MAX_ZONELISTS];
int nr_zones;
struct page *node_mem_map;
unsigned long node_start_pfn;
unsigned long node_present_pages; /* total number of physical pages */
unsigned long node_spanned_pages; /* total size of physical page range, including holes */
int node_id;
......
} pg_data_t;
每一个节点分成一个个区域 zone，放在数组 node_zones 里面。这个数组的大小为 MAX_NR_ZONES。我们来看区域的定义。
enum zone_type {
#ifdef CONFIG_ZONE_DMA
ZONE_DMA,
#endif
#ifdef CONFIG_ZONE_DMA32
ZONE_DMA32,
#endif
ZONE_NORMAL,
#ifdef CONFIG_HIGHMEM
ZONE_HIGHMEM,
#endif
ZONE_MOVABLE,
__MAX_NR_ZONES
};
ZONE_DMA 是指可用于作 DMA（Direct Memory Access，直接内存存取）的内存。DMA 是这样一种机制：要把外设的数据读入内存或把内存的数据传送到外设，原来都要通过 CPU 控制完成，但是这会占用 CPU，影响 CPU 处理其他事情，所以有了 DMA 模式。
CPU 只需向 DMA 控制器下达指令，让 DMA 控制器来处理数据的传送，数据传送完毕再把信息反馈给 CPU，这样就可以解放 CPU。
区域
到这里，我们把内存分成了节点，把节点分成了区域
表示区域的数据结构 zone 的定义如下：
struct zone {
......
struct pglist_data *zone_pgdat;
struct per_cpu_pageset __percpu *pageset;
unsigned long zone_start_pfn;
/*
* spanned_pages is the total pages spanned by the zone, including
* holes, which is calculated as:
* spanned_pages = zone_end_pfn - zone_start_pfn;
*
* present_pages is physical pages existing within the zone, which
* is calculated as:
* present_pages = spanned_pages - absent_pages(pages in holes);
*
* managed_pages is present pages managed by the buddy system, which
* is calculated as (reserved_pages includes pages allocated by the
* bootmem allocator):
* managed_pages = present_pages - reserved_pages;
*
*/
unsigned long managed_pages;
unsigned long spanned_pages;
unsigned long present_pages;
const char *name;
......
/* free areas of different sizes */
struct free_area free_area[MAX_ORDER];
/* zone flags, see below */
unsigned long flags;
/* Primarily protects free_area */
spinlock_t lock;
......
} ____cacheline_internodealigned_in_
在一个 zone 里面，zone_start_pfn 表示属于这个 zone 的第一个页。
如果我们仔细看代码的注释，可以看到，spanned_pages = zone_end_pfn - zone_start_pfn，也即 spanned_pages 指的是不管中间有没有物理内存空洞，反正就是最后的页号减去起始的页号。
present_pages = spanned_pages - absent_pages(pages in holes)，也即 present_pages 是这个 zone 在物理内存中真实存在的所有 page 数目。
managed_pages = present_pages - reserved_pages，也即 managed_pages 是这个 zone 被伙伴系统管理的所有的 page 数目
页
了解了区域 zone，接下来我们就到了组成物理内存的基本单位，页的数据结构 struct page。
这是一个特别复杂的结构，里面有很多的 union，union 结构是在 C 语言中被用于同一块内存根据情况保存不同类型数据的一种方式。这里之所以用了 union，是因为一个物理页面使用模式有多种。
第一种模式，要用就用一整页。这一整页的内存，或者直接和虚拟地址空间建立映射关系，我们把这种称为匿名页（Anonymous Page）。或者用于关联一个文件，然后再和虚拟地址空间建立映射关系，这样的文件，我们称为内存映射文件（Memory-mapped File）。
第二种模式，仅需分配小块内存。有时候，我们不需要一下子分配这么多的内存，例如分配一个 task_struct 结构，只需要分配小块的内存，去存储这个进程描述结构的对象。为了满足对这种小内存块的需要，Linux 系统采用了一种被称为 slab allocator 的技术，用于分配称为 slab 的一小块内存。它的基本原理是从内存管理模块申请一整块页，然后划分成多个小块的存储池，用复杂的队列来维护这些小块的状态（状态包括：被分配了 / 被放回池子 / 应该被回收）。
也正是因为 slab allocator 对于队列的维护过于复杂，后来就有了一种不使用队列的分配器 slub allocator。
还有一种小块内存的分配器称为 slob，非常简单，主要使用在小型的嵌入式系统。
页的分配
前面我们讲了物理内存的组织，从节点到区域到页到小块。接下来，我们来看物理内存的分配。
对于要分配比较大的内存，例如到分配页级别的，可以使用伙伴系统（Buddy System）。

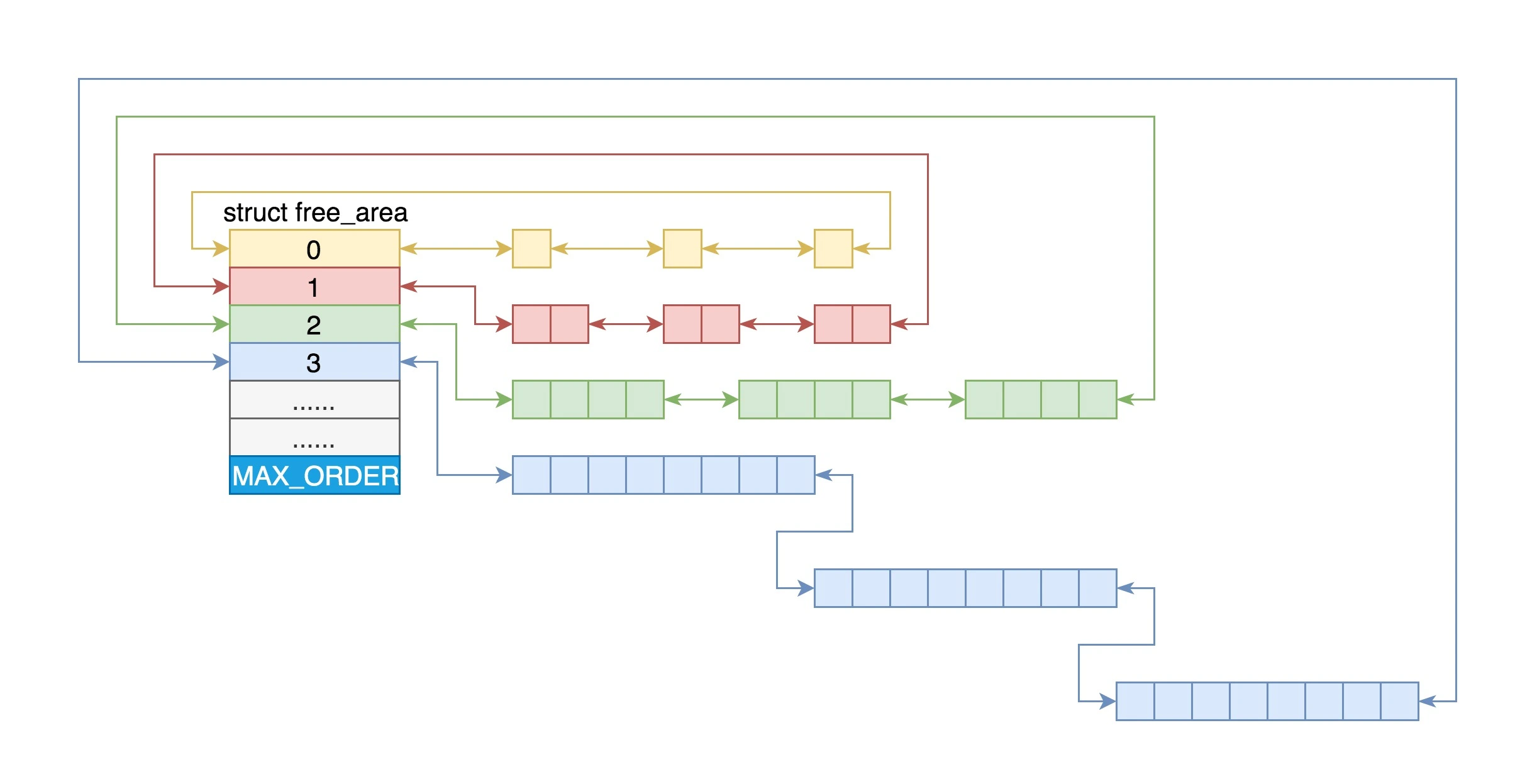

Linux 中的内存管理的“页”大小为 4KB。Linux 中的内存管理的“页”大小为 4KB。把所有的空闲页分组为 11 个页块链表，每个块链表分别包含很多个大小的页块，有 1、2、4、8、16、32、64、128、256、512 和 1024 个连续页的页块。最大可以申请 1024 个连续页，对应 4MB 大小的连续内存。
每个页块的第一个页的物理地址是该页块大小的整数倍。（减少碎片？）
第 i 个页块链表中，页块中页的数目为 2^i。
当向内核请求分配 (2(i-1)，2i]数目的页块时，按照 2^i 页块请求处理。
如果对应的页块链表中没有空闲页块，那我们就在更大的页块链表中去找。
当分配的页块中有多余的页时，伙伴系统会根据多余的页块大小插入到对应的空闲页块链表中。
例如，要请求一个 128 个页的页块时，先检查 128 个页的页块链表是否有空闲块。如果没有，则查 256 个页的页块链表；如果有空闲块的话，则将 256 个页的页块分成两份，一份使用，一份插入 128 个页的页块链表中。如果还是没有，就查 512 个页的页块链表；如果有的话，就分裂为 128、128、256 三个页块，一个 128 的使用，剩余两个插入对应页块链表。
上面这个过程，我们可以在分配页的函数 alloc_pages 中看到。
static inline struct page *
alloc_pages(gfp_t gfp_mask, unsigned int order)
{
return alloc_pages_current(gfp_mask, order);
}
/**
* alloc_pages_current - Allocate pages.
*
* @gfp:
* %GFP_USER user allocation,
* %GFP_KERNEL kernel allocation,
* %GFP_HIGHMEM highmem allocation,
* %GFP_FS don't call back into a file system.
* %GFP_ATOMIC don't sleep.
* @order: Power of two of allocation size in pages. 0 is a single page.
*
* Allocate a page from the kernel page pool. When not in
* interrupt context and apply the current process NUMA policy.
* Returns NULL when no page can be allocated.
*/
struct page *alloc_pages_current(gfp_t gfp, unsigned order)
{
struct mempolicy *pol = &default_policy;
struct page *page;
......
page = __alloc_pages_nodemask(gfp, order,
policy_node(gfp, pol, numa_node_id()),
policy_nodemask(gfp, pol));
......
return page;
}
alloc_pages 会调用 alloc_pages_current，这里面的注释比较容易看懂了，gfp 表示希望在哪个区域中分配这个内存：
-
GFP_USER 用于分配一个页映射到用户进程的虚拟地址空间，并且希望直接被内核或者硬件访问，主要用于一个用户进程希望通过内存映射的方式，访问某些硬件的缓存，例如显卡缓存；
-
GFP_KERNEL 用于内核中分配页，主要分配 ZONE_NORMAL 区域，也即直接映射区；
-
GFP_HIGHMEM，顾名思义就是主要分配高端区域的内存。
另一个参数 order，就是表示分配 2 的 order 次方个页。
接下来调用 __alloc_pages_nodemask。这是伙伴系统的核心方法.它会调用 get_page_from_freelist。这里面的逻辑也很容易理解，就是在一个循环中先看当前节点的 zone。如果找不到空闲页，则再看备用节点的 zone。
static struct page *
get_page_from_freelist(gfp_t gfp_mask, unsigned int order, int alloc_flags,
const struct alloc_context *ac)
{
......
for_next_zone_zonelist_nodemask(zone, z, ac->zonelist, ac->high_zoneidx, ac->nodemask) {
struct page *page;
......
page = rmqueue(ac->preferred_zoneref->zone, zone, order,
gfp_mask, alloc_flags, ac->migratetype);
......
}
每一个 zone，都有伙伴系统维护的各种大小的队列，就像上面伙伴系统原理里讲的那样。这里调用 rmqueue 就很好理解了，就是找到合适大小的那个队列，把页面取下来。
接下来的调用链是 rmqueue->__rmqueue->__rmqueue_smallest。在这里，我们能清楚看到伙伴系统的逻辑。
static inline
struct page *__rmqueue_smallest(struct zone *zone, unsigned int order,
int migratetype)
{
unsigned int current_order;
struct free_area *area;
struct page *page;
/* Find a page of the appropriate size in the preferred list */
for (current_order = order; current_order < MAX_ORDER; ++current_order) {
area = &(zone->free_area[current_order]);
page = list_first_entry_or_null(&area->free_list[migratetype],
struct page, lru);
if (!page)
continue;
list_del(&page->lru);
rmv_page_order(page);
area->nr_free--;
expand(zone, page, order, current_order, area, migratetype);
set_pcppage_migratetype(page, migratetype);
return page;
}
return NULL;
从当前的 order，也即指数开始，在伙伴系统的 free_area 找 2^order 大小的页块。如果链表的第一个不为空，就找到了；如果为空，就到更大的 order 的页块链表里面去找。找到以后，除了将页块从链表中取下来，我们还要把多余部分放到其他页块链表里面。
static inline void expand(struct zone *zone, struct page *page,
int low, int high, struct free_area *area,
int migratetype)
{
unsigned long size = 1 << high;
while (high > low) {
area--;
high--;
size >>= 1;
......
list_add(&page[size].lru, &area->free_list[migratetype]);
area->nr_free++;
set_page_order(&page[size], high);
}
}
小内存的分配
- 提前生成缓冲区，内存池
在系统初始化的时候，task_struct_cachep 会被 kmem_cache_create 函数创建。这个函数也比较容易看懂，专门用于分配 task_struct 对象的缓存。这个缓存区的名字就叫 task_struct。缓存区中每一块的大小正好等于 task_struct 的大小，也即 arch_task_struct_size。
有了这个缓存区，每次创建 task_struct 的时候，我们不用到内存里面去分配，先在缓存里面看看有没有直接可用的，这就是 kmem_cache_alloc_node 的作用。
当一个进程结束，task_struct 也不用直接被销毁，而是放回到缓存中，这就是 kmem_cache_free 的作用。这样，新进程创建的时候，我们就可以直接用现成的缓存中的 task_struct 了。
