【内存】进程的虚拟内存空间是如何管理的?

32 位系统和 64 位系统的内存布局有的地方相似,有的地方差别比较大

用户态和内核态的划分

从 task_struct 出发来看。这里面有一个 struct mm_struct 结构来管理内存。

struct mm_struct    *mm;

在 struct mm_struct 里面,有这样一个成员变量:

unsigned long task_size;    /* size of task vm space */

整个虚拟内存空间要一分为二,一部分是用户态地址空间,一部分是内核态地址空间,那这两部分的分界线在哪里呢?这就要 task_size 来定义。

对于 32 位的系统,内核里面是这样定义 TASK_SIZE 的:

#ifdef CONFIG_X86_32
/*
 * User space process size: 3GB (default).
 */
#define TASK_SIZE    PAGE_OFFSET
#define TASK_SIZE_MAX    TASK_SIZE
/*
config PAGE_OFFSET
        hex
        default 0xC0000000
        depends on X86_32
*/
#else
/*
 * User space process size. 47bits minus one guard page.
*/
#define TASK_SIZE_MAX  ((1UL << 47) - PAGE_SIZE)
#define TASK_SIZE    (test_thread_flag(TIF_ADDR32) ? \
          IA32_PAGE_OFFSET : TASK_SIZE_MAX)
......

当执行一个新的进程的时候,会做以下的设置:

current->mm->task_size = TASK_SIZE;

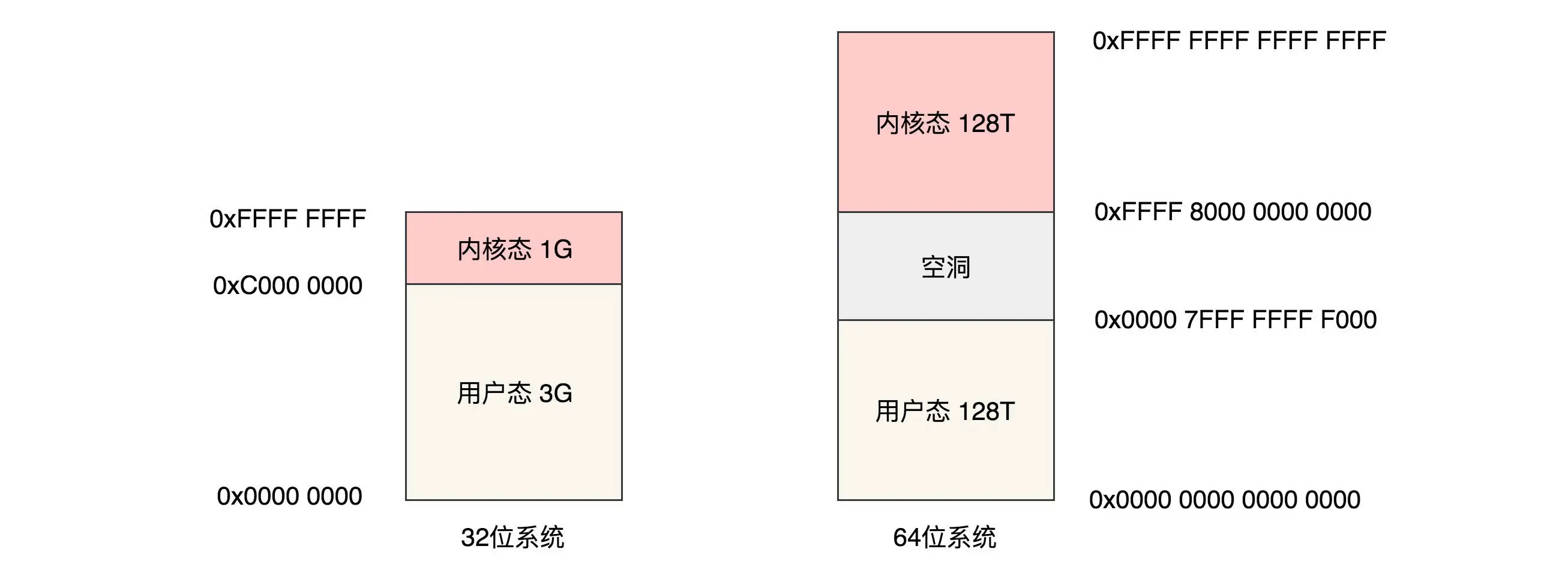

对于 32 位系统,最大能够寻址 2^32=4G,其中用户态虚拟地址空间是 3G,内核态是 1G。

对于 64 位系统,虚拟地址只使用了 48 位。就像代码里面写的一样,1 左移了 47 位,就相当于 48 位地址空间一半的位置,0x0000800000000000,然后减去一个页,就是 0x00007FFFFFFFF000,共 128T。同样,内核空间也是 128T。内核空间和用户空间之间隔着很大的空隙,以此来进行隔离。


用户态布局

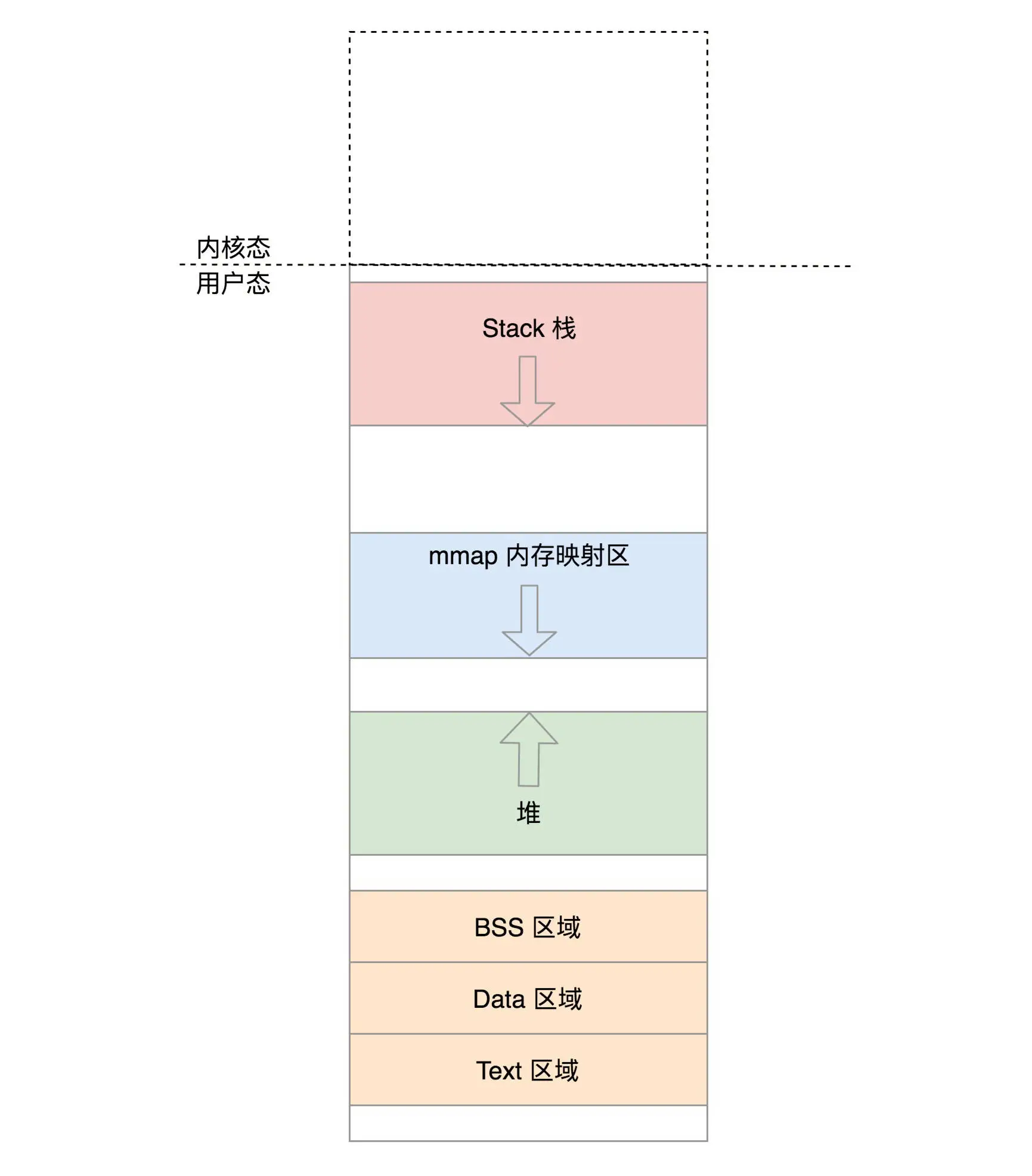

之前我们讲了用户态虚拟空间里面有几类数据,例如代码全局变量内存映射区等。在 struct mm_struct 里面,有下面这些变量定义了这些区域的统计信息和位置。

unsigned long mmap_base;  /* base of mmap area */
unsigned long total_vm;    /* Total pages mapped */
unsigned long locked_vm;  /* Pages that have PG_mlocked set */
unsigned long pinned_vm;  /* Refcount permanently increased */
unsigned long data_vm;    /* VM_WRITE & ~VM_SHARED & ~VM_STACK */
unsigned long exec_vm;    /* VM_EXEC & ~VM_WRITE & ~VM_STACK */
unsigned long stack_vm;    /* VM_STACK */
unsigned long start_code, end_code, start_data, end_data;
unsigned long start_brk, brk, start_stack;
unsigned long arg_start, arg_end, env_start, env_end;

其中,total_vm 是总共映射的页的数目。我们知道,这么大的虚拟地址空间,不可能都有真实内存对应,所以这里是映射的数目。当内存吃紧的时候,有些页可以换出到硬盘上,有的页因为比较重要,不能换出。locked_vm 就是被锁定不能换出,pinned_vm 是不能换出,也不能移动。

data_vm 是存放数据的页的数目,exec_vm 是存放可执行文件的页的数目,stack_vm 是栈所占的页的数目。

start_code 和 end_code 表示可执行代码的开始和结束位置,start_data 和 end_data 表示已初始化数据的开始位置和结束位置。


除了位置信息之外,struct mm_struct 里面还专门有一个结构 vm_area_struct,来描述这些区域的属性。

struct vm_area_struct *mmap;    /* list of VMAs */
struct rb_root mm_rb;

这里面一个是单链表,用于将这些区域串起来。另外还有一个红黑树。又是这个数据结构,在进程调度的时候我们用的也是红黑树。它的好处就是查找和修改都很快。这里用红黑树,就是为了快速查找一个内存区域,并在需要改变的时候,能够快速修改
