串口通信

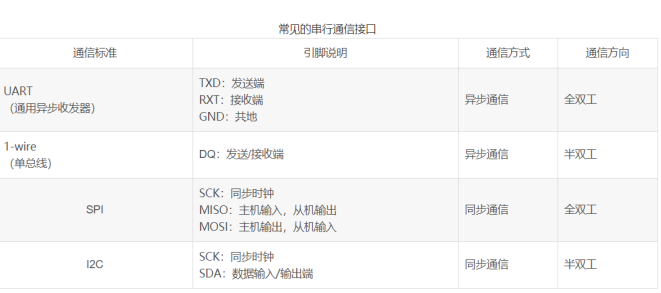

常见串口

参数介绍

a，波特率：这是一个衡量符号传输速率的参数。指的是信号被调制以后在单位时间内的变化，即单位时间内载波参数变化的次数，如每秒钟传送240个字符，而每个字符格式包含10位（1个起始位，1个停止位，8个数据位），这时的波特率为240Bd，比特率为10位*240个/秒=2400bps。一般调制速率大于波特率，比如曼彻斯特编码）。通常电话线的波特率为14400，28800和36600。波特率可以远远大于这些值，但是波特率和距离成反比。高波特率常常用于放置的很近的仪器间的通信，典型的例子就是GPIB设备的通信。

b，数据位：这是衡量通信中实际数据位的参数。当计算机发送一个信息包，实际的数据往往不会是8位的，标准的值是6、7和8位。如何设置取决于你想传送的信息。比如，标准的ASCII码是0～127（7位）。扩展的ASCII码是0～255（8位）。如果数据使用简单的文本（标准 ASCII码），那么每个数据包使用7位数据。每个包是指一个字节，包括开始/停止位，数据位和奇偶校验位。由于实际数据位取决于通信协议的选取，术语“包”指任何通信的情况。

c，停止位：用于表示单个包的最后一位。典型的值为1，1.5和2位。由于数据是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。适用于停止位的位数越多，不同时钟同步的容忍程度越大，但是数据传输率同时也越慢。

d，奇偶校验位：在串口通信中一种简单的检错方式。有四种检错方式：偶、奇、高和低。当然没有校验位也是可以的。对于偶和奇校验的情况，串口会设置校验位（数据位后面的一位），用一个值确保传输的数据有偶个或者奇个逻辑高位。例如，如果数据是011，那么对于偶校验，校验位为0，保证逻辑高的位数是偶数个。如果是奇校验，校验位为1，这样就有3个逻辑高位。高位和低位不真正的检查数据，简单置位逻辑高或者逻辑低校验。这样使得接收设备能够知道一个位的状态，有机会判断是否有噪声干扰了通信或者是否传输和接收数据是否不同步。

RS232

九针串口分工头和母头：

公头上5下4，上5从左到右为1.2.3.4.5；下4从左到右为6.7.8.9；

母头上5下4，上5从左到右为5.4.3.2.1；下4从左到右为9.8.7.6；

DB-9针连接头(常见的RS232串口)

RS-232针脚的功能：

数据：

TXD（pin 3）：串口数据输出(Transmit Data)

RXD（pin 2）：串口数据输入(Receive Data)

握手：

RTS（pin 7）：发送数据请求(Request to Send)

CTS（pin 8）：清除发送(Clear to Send)

DSR（pin 6）：数据发送就绪(Data Send Ready)

DCD（pin 1）：数据载波检测(Data Carrier Detect)

DTR（pin 4）：数据终端就绪(Data Terminal Ready)

地线：

GND（pin 5）：地线

其它

RI（pin 9）：铃声指示

RS232串口缺点

1. 接口信号电平值较高，接口电路芯片容易损坏。
2. 传输速率低，最高波特率19200bps。
3. 抗干扰能力较差。
4. 传输距离有限，一般在15m以内。
5. 只能实现点对点的通讯方式。

RS-485(半双工)

RS485串口接口定义:

A或Data+(D+)或+：信号正
B或Data-(D-)或-：信号负
