实验三 转移指令跳转原理及其简单编程应用



四、实验结论

1.实验任务1

（1）程序源码

assume cs:code, ds:data

data segment
    x db 1, 9, 3
    len1 equ $ - x

    y dw 1, 9, 3
    len2 equ $ - y
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov si, offset x
    mov cx, len1
    mov ah, 2
s1:    mov dl, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    inc si
    loop s1

    mov ah, 2
    mov dl, 0ah
    int 21h

    mov si, offset y
    mov cx, len2/2
    mov ah, 2
s2:    mov dx, [si]
    or dl, 30h
    inu39
    mov dl, ' '
    int 21h

    add si, 2
    loop s2

    mov ah, 4ch
    int 21h
code ends
end start

程序运行截图：

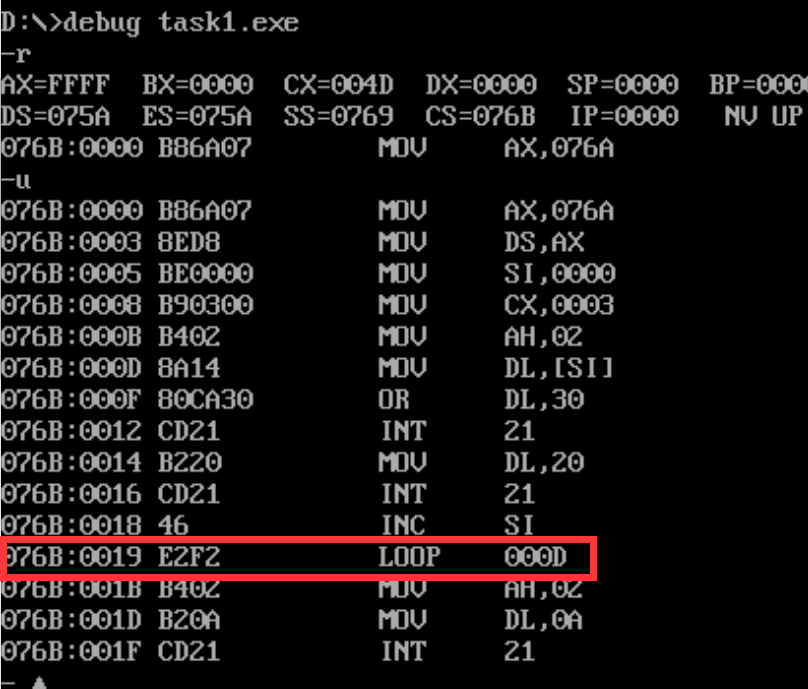

 （2）问题① line27, 汇编指令 loop s1 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明 是如何计算得到跳转后标号s1其后指令的偏移地址的。

 跳转位移是（000D-001B）的补码为F2，位移量为-14

跳转后CS、IP值修改为s1处指令的段地址和偏移地址，计算当前指令的长度，IP值加上该长度即得到下条指令的位置。

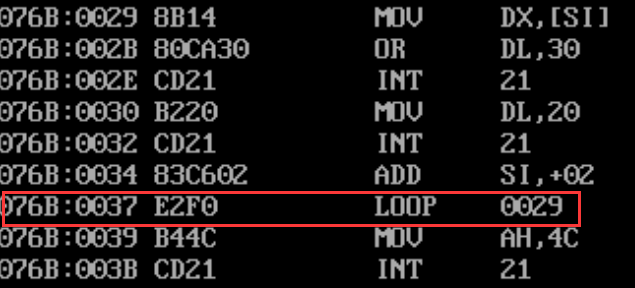

（3）问题②line44，汇编指令 loop s2 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机 器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明 是如何计算得到跳转后标号s2其后指令的偏移地址的。

跳转位移是（0029-0039）的补码用十六进制表示为F0，位移量为-16



2.实验任务2

（1）程序源码

assume cs:code, ds:data

data segment
    dw 200h, 0h, 230h, 0h
data ends

stack segment
    db 16 dup(0)
stack ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov word ptr ds:[0], offset s1
    mov word ptr ds:[2], offset s2
    mov ds:[4], cs

    mov ax, stack
    mov ss, ax
    mov sp, 16

    call word ptr ds:[0]
s1: pop ax

    call dword ptr ds:[2]
s2: pop bx
    pop cx

    mov ah, 4ch
    int 21h
code ends
end start

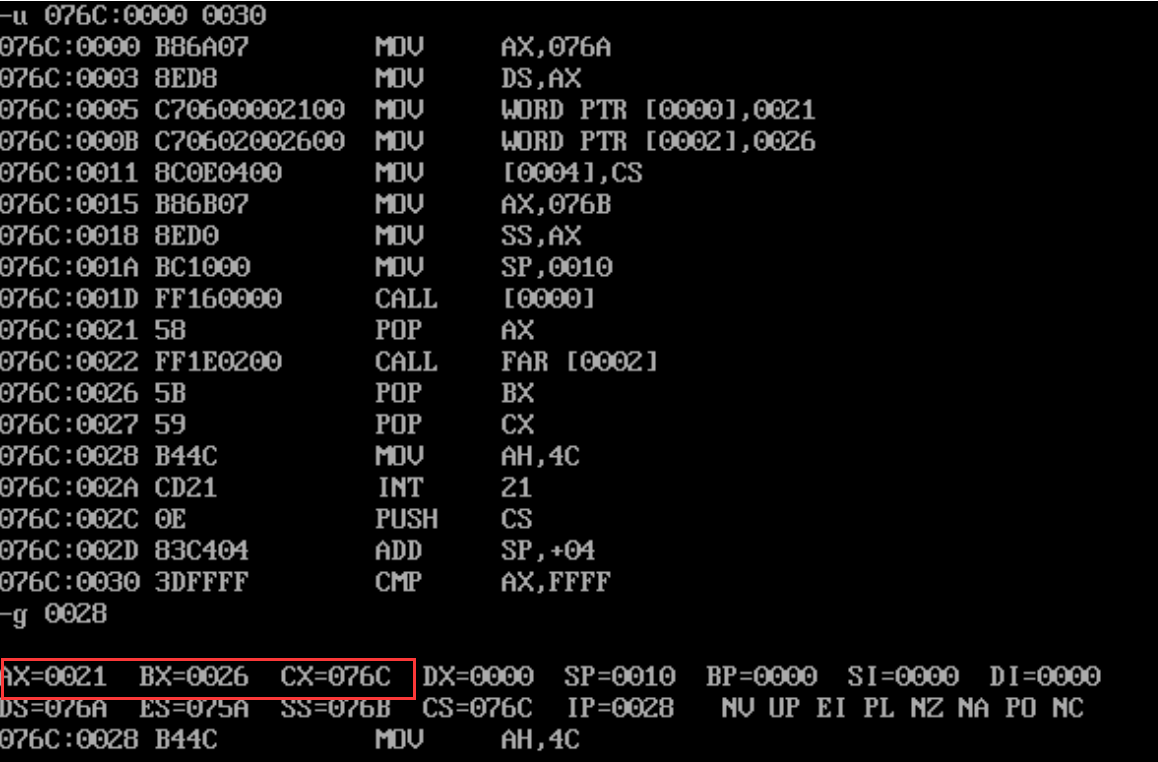

（2）给出分析、调试、验证后，寄存器(ax) = ? （bx) = ? （cx) = ? 附上调试结果界面截图。

① 根据call指令的跳转原理，先从理论上分析，程序执行到退出（line31)之前，寄存器(ax) = ? 寄存器(bx) = ? 寄存器(cx) = ?

　call word ptr ds:[0]执行后，将下条指令的IP地址即s1的偏移地址压入栈中，然后跳转到ds:[0]处（即s1）执行指令，从栈中弹出的值赋给ax。故ax=s1的偏移地址。

    call dword ptr ds:[2]执行后，将当前的CS、IP值（s2的指令地址）依次压入栈中，然后跳转到ds:[2]处（即s2）执行指令，栈顶弹出IP赋给bx,CS赋给cx。故bx=s2的偏移地址，cx=s2的段地址。

② 对源程序进行汇编、链接，得到可执行程序task2.exe。使用debug调试，观察、验证调试 结果与理论分析结果是否一致。

 结果与分析一致。



3.实验任务3

 （1）源码

assume cs:code, ds:data
data segment
     x db 99, 72, 85, 63, 89, 97, 55
     len equ $- x
data ends

code segment
start:
    mov ax,data
        mov ds,ax
       mov si,offset x
       mov cx,len

s:    mov ah,0
    mov al,[si]
    call printNumber
    call printSpace
    inc si
    loop s

    mov ax,4c00h
    int 21h

printNumber:
    mov bl,10
    div bl ; al:十位 ah:个位
    mov bx,ax
    or bl,30h  ;转换为ASCII值
    mov ah,2
    mov dl,bl
    int 21h

    or bh,30h
    mov dl,bh
    int 21h
    ret

printSpace:
    mov dl,' '
    int 21h
    ret

code ends
end start

运行结果：



4.实验任务4

（1)源程序

assume cs:code,ds:data,ss:stack
data segment
    str db 'try'
    len equ $ - str
data ends

stack segment
    db 16 dup(0)
stack ends

code segment
start:
    mov ax,data
    mov ds,ax

    mov ax,stack
    mov ss,ax
    mov sp,16

    mov ax,0b800h
    mov es,ax  ;显存地址空间

    mov si,offset str
    mov cx,len
    mov bl,2h    ;黑底绿字
    mov bh,0
    call printStr

    mov si,offset str
    mov cx,len
    mov bl,4h  ;黑底红字
    mov bh,24
    call printStr
    mov ah,4ch
    int 21h

printStr: push bx
    mov al,0a0h ;一行占160个字节
    mul bh   ;160*bh->ax
    mov bx,ax ;把偏移地址存在bx里
    pop ax
    mov ah,al;高位存放属性信息

s:  mov al,[si] ;低位存放字符
    mov es:[bx+si],ax
    inc bx
    inc si
    loop s
    ret

code ends
end start

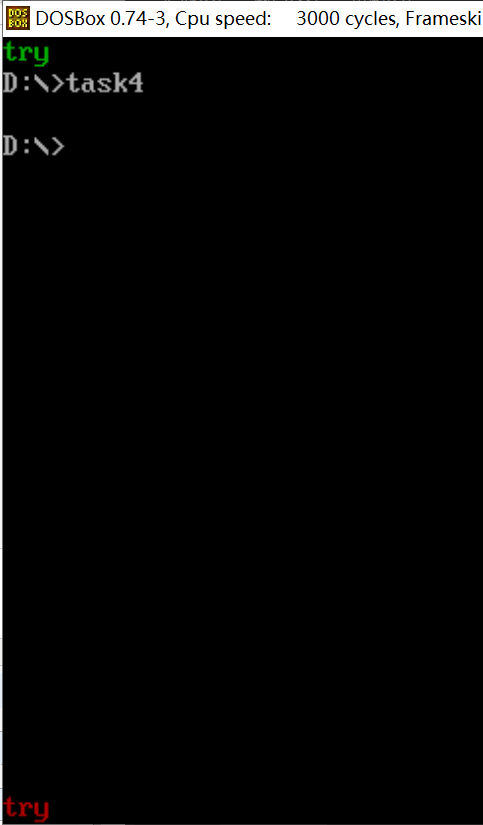

（2）运行结果



5.实验任务5

（1）源程序

assume ds:data,cs:code
data segment
    stu_no db '201983290284'
    len = $ - stu_no
data ends

code segment
start:    mov ax,data
        mov ds,ax

        mov ax,0b800h
        mov es,ax ;显存地址空间

        mov si,1
        mov cx,7D0h ;25行的字符数
s:        mov byte ptr es:[si],17h
        add si,2
        loop s

        mov bx,0f00h
        call prints
        mov si,offset stu_no
        mov cx,len
s2:        call printnum
        loop s2
        call prints
        mov ah,4ch
        int 21h

prints:    mov cx,34
s3:        mov byte ptr es:[bx],'-'
        add bx,2
        loop s3
        ret

printnum:mov al,[si]
        or al,30h    ;转换成字符
        mov byte ptr es:[bx],al
        inc si
        add bx,2
        ret
code ends
end start

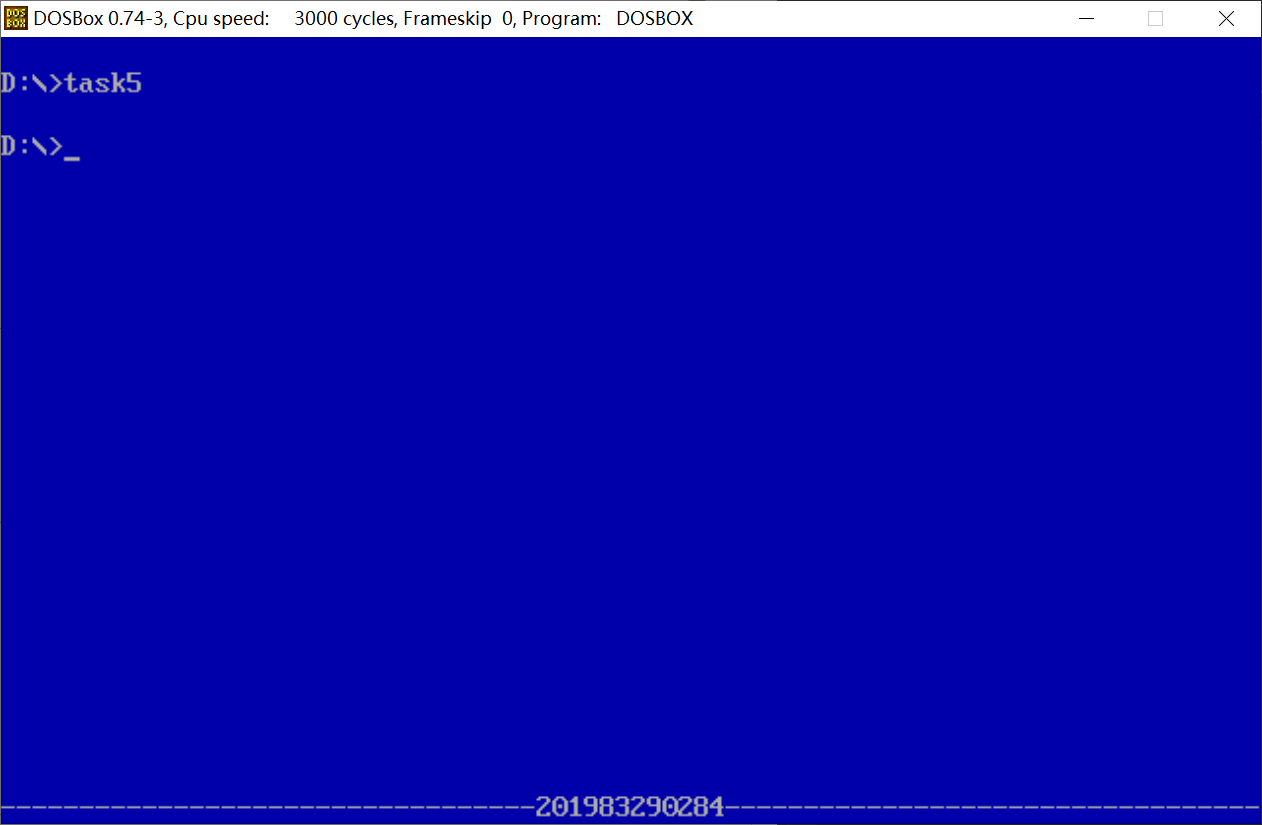

（1）运行结果
