软件设计师考试-应用技术

软件设计师考试-应用技术

     概要

    在中级软件设计师考试的应用技术部分，考生将面临多种常见的技术难题，通常以案例题的形式出现。考题的类型涵盖了不同的技术领域，主要包括以下几个方面：

    一、数据流图（DFD）

    1. 基本介绍

    数据流图（DFD）是软件工程中用于分析和设计信息系统的常见工具。它通过图形化的方式展示系统中各个模块的功能和数据如何在它们之间流动。DFD强调的是功能如何处理数据以及数据如何在系统各部分之间传递。’

    DFD中的基本元素包括：外部实体（系统外部的人员或其他系统）、数据流（信息的流动）、处理过程（功能或操作）和数据存储（存储数据的地方）。

    说明：DFD可以看作是功能建模的一种方式，帮助我们明确系统中每个功能如何相互连接和交互。

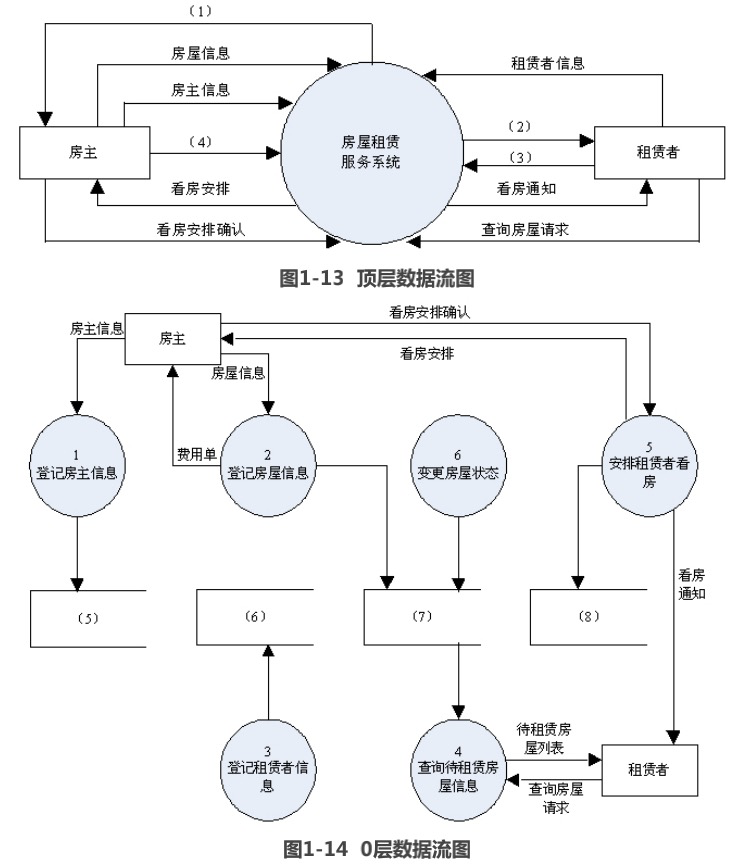

    DFD的层次结构：通常，DFD有多个层次，分为顶层图和子图。顶层图展示系统的宏观结构，子图则展示更具体的细节。如下图：



    常见考题形式：考生需要根据给定的系统场景和DFD图，针对实体编号对应的实体类填空，补充0层数据流图中缺失的数据流等

    二、实体-关系模型（ER模型）

    ER模型是用于表示数据实体、它们之间的关系以及属性的工具。它是关系数据库设计中不可或缺的一部分。

    ER模型的基本元素：包括实体、关系、属性、主键等。考生需要能够根据给定的需求，设计出合理的ER图。

    常见考题形式：通常考生需要根据实际场景或数据库需求，绘制ER图，分析表与表之间的关系，并考虑数据的规范化。

    三、UML类图

   统一建模语言（UML）是面向对象设计和建模的标准语言。UML类图是其中最常见的一种图形，主要用于描述系统的类及其相互关系。

   类图的元素：包括类、属性、方法、类之间的关系（如继承、聚合、关联等）。

   常见考题形式：考生需根据系统的需求，绘制类图并分析各个类之间的关系。题目可能涉及到继承、多态等面向对象的概念。

    四、算法

   算法是软件设计中至关重要的一部分，特别是在处理中大型数据时，如何设计高效的算法直接影响到系统的性能。

   常见考题形式：考生可能会被要求设计某种算法，或分析已给出的算法的时间复杂度与空间复杂度。题目可能包括排序、查找、动态规划等经典算法。

   五、面向对象和设计模式（C++或Java二选一）

   在这一类题目中，考生需要根据给定的代码框架，填补遗漏的部分，完成一个面向对象的程序设计。

  常见考题形式：题目通常会给出一个部分实现的类或方法，要求考生根据面向对象的原则（如封装、继承、多态等）完善代码。

   总结

  中级软件设计师考试的应用技术部分要求考生具有较强的系统分析、设计能力以及一定的编码实现能力。通过掌握数据流图、ER模型、UML类图等设计工具，并熟悉常见的算法和面向对象编程思想，考生能够在考试中更好地解决实际的技术问题。希望这篇文章能够帮助您更好地理解考试中的常见题型和应对策略。
