i.MX 8MDQLQ Hardware Developer’s Guide（硬件开发人员指南）

本文档旨在帮助硬件工程师设计和测试 i.MX 8MDQLQ 系列处理器。它提供了电路板布局示例、确保首次通过成功的设计清单，以及避免电路板启动问题的解决方案。 工程师应了解电路板布局和电路板硬件术语。 本指南随附相关器件特定硬件文档，如数据手册、参考手册和应用笔记。所有这些文档都可以在i.MX8M上找到。

ZQ Driver Self-Calibration

This feature is sometimes known as “ZQ Calibration” and was designated for enhanced calibration of the impedance values with tighter tolerances. It is an important improvement that involves the assignment of the so called “ZQ” pin for On-Chip Driver calibration functionality. The ZQ pin is located on the DRAM chip itself, hence can sometimes be referred to as the “ZQ Ball” in reference to the Ball-Grid Array (BGA) packaging.



第一章 概述

第二章 i.MX 8MDQLQ设计清单

第三章 i.MX 8MDQLQ布局/路由建议

第四章 避免电路板启动问题

第五章 使用BSDL（边界扫描描述语言）进行板级测试

第六章 修订历史

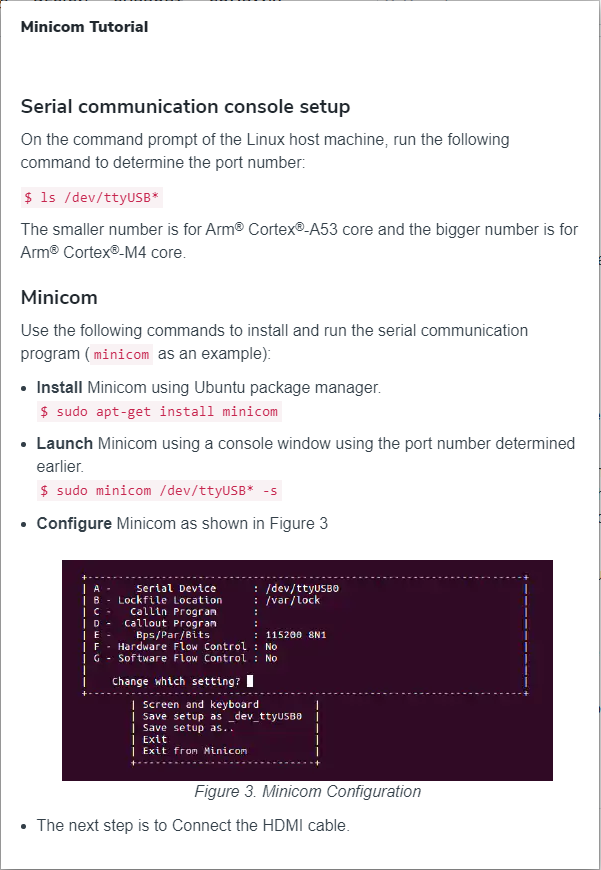

串行通信控制台设置

在Linux主机的命令提示符上，运行以下命令以确定端口号：

$ls/dev/ttyUSB*

较小的数字用于Arm®Cortex®-A53核心，较大的数字用于Arm®Cortex™-M4核心。

Minicom

使用以下命令安装并运行串行通信程序（以Minicom为例）：

使用Ubuntu软件包管理器安装Minicom。

sudo apt-get install minicom

使用前面确定的端口号，使用控制台窗口启动Minicom。

$sudo minicom /dev/ttyUSB* -s

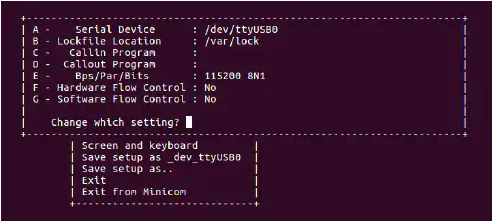

配置minicom，如图3所示
