i.MX 8M EVK Board Hardware User's Guide



Contents
1. Introduction........................................................................ 1
1.1. Board overview....................................................... 1
1.2. Board contents........................................................ 2
1.3. Board revision history............................................. 2
2. Specifications..................................................................... 3
2.1. Processor................................................................. 4
2.2. Boot mode operations and selections...................... 5
2.3. Power tree ............................................................... 6
2.4. LPDDR4 DRAM memory ...................................... 8
2.5. SD card slot (J1601) ............................................... 8
2.6. eMMC memory (U601).......................................... 9
2.7. Ethernet connector (J1201)..................................... 9
2.8. USB connector (J901, J903) ................................... 9
2.9. Audio input/output (J1101)..................................... 9
2.10. UART connector (J1701)...................................... 10
2.11. JTAG connector (J401)......................................... 10
2.12. Extension port (J1801).......................................... 10
2.13. MIPI-CSI/MIPI-DSI connector (J1501, J1502,
J1503) 10
2.14. User interface buttons........................................... 12
2.15. WiFi/BT (U1301/J1401)....................................... 12
2.16. User interface LED indicators............................... 13
2.17. HDMI connector (J1001)...................................... 13
3. PCB information .............................................................. 14
3.1. EVK design files................................................... 14
4. EVK accessories .............................................................. 15
5. Revision history ............................................................... 16

本文档是基于恩智浦半导体 i.MX 8M应用处理器的 i.MX 8M评估套件（EVK）的硬件用户指南。该板完全由恩智浦半导体支持。本手册包括系统设置和调试，并从硬件系统的角度提供有关评估板整体设计和使用的详细信息。



2. Specifications

3. PCB information

4. EVK accessories

5. Revision history



1. Introduction

1.1 电路板概述

EVK板是一个平台，旨在以小型低成本封装展示 i.MX 8M应用处理器最常用的功能。 i.MX 8M EVK板是一个开发板，它为开发人员提供了熟悉处理器的选项。

i.MX 8M EVK 包含以下项目：

• i.MX 8M 评估板
• USB 电缆（x1 标准 USB A 型到 MicroUSB B 型连接器;x1 标准 USB A 型到 USB C 型连接器）
• 12V/5.0A 电源
• 快速入门指南

2. 规格

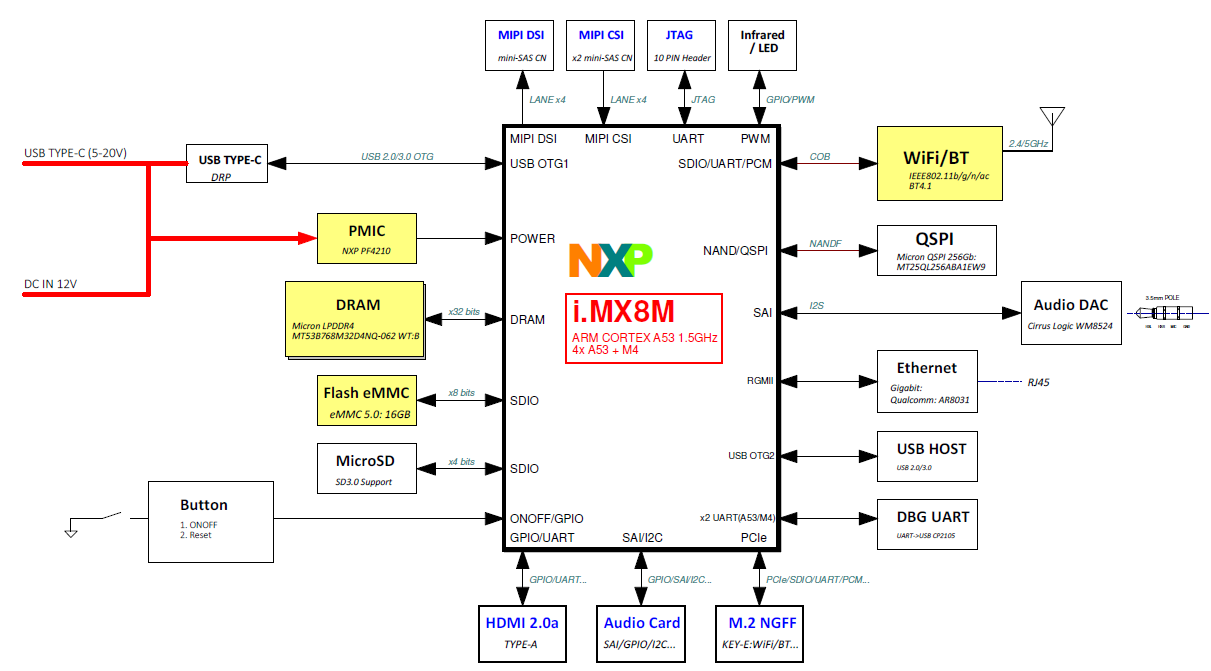

本节提供有关EVK板电气设计和实际考虑因素的详细信息。图1描述了EVK板高级框图中的每个模块。

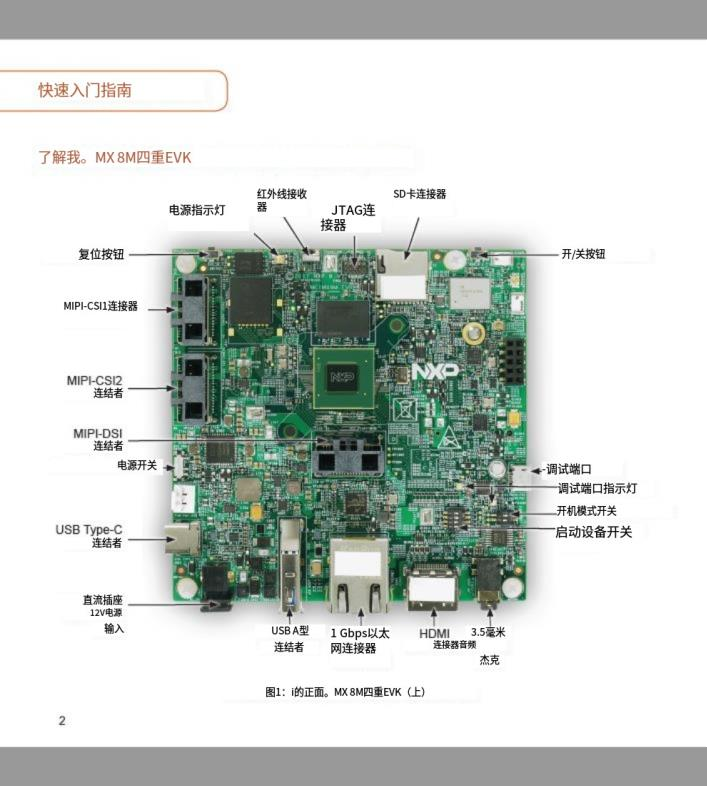

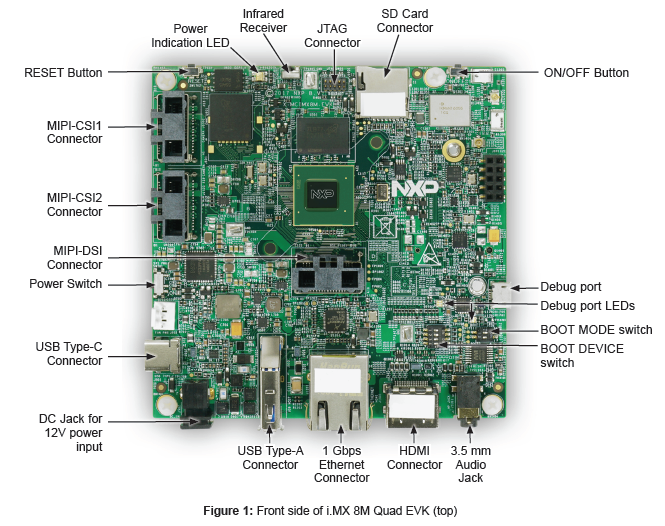

图2所示为 i.MX 8M EVK板的概览。

2.1. 处理器

I.MX 8M处理器代表了NXP半导体在综合多媒体综合产品中的最新成就，该产品提供具有高度功能集成的高性能处理，针对连接设备不断增长的市场。 I.MX 8M处理器具有NXP的高级实现，对Quad ARM Cortex®-A53 ARM Cortex-M4 Core，其速度高达1.5 GHz。 I.MX 8M包括集成电源管理模块，可降低外部电源的复杂性并简化电源测序。每个处理器都提供32位LVDDR3L/DDR4/LPDDR4存储器接口和其他用于连接外围设备的接口，例如HDMI，LCD，WLAN，WLAN，BLUETOOTH™，GPS和相机传感器。

2.2. 启动模式的操作和选择

i.MX 8M 应用处理器可以是 SW802 上选择的引导配置，也可以是存储在内部 eFUSE 上的引导配置。或者，当配置为串行下载器模式时，i.MX 8M 可以从 USB 连接下载程序映像。用于确定处理器在何处查找其启动信息的方法来自两个专用的 BOOT 模式引脚。表 2 显示了两种方法中使用的值。

Boot mode pin settings

BOOT_MODE1	BOOT_MODE 0	Boot source
0	0	Boot from fuses
0	1	Serial downloader
1	0	Internal boot
1	1	Reserved

开发人员必须记住，这两个引脚连接到BOOT模块，因此，在i.MX 8M EVK板上，使用双开关（SW802）选择这两个引脚的输入电压，0或3.3 V。

如果开发人员想从保险丝模式启动程序映像，则必须将开关 1 和 2 的位置设置为 OFF，选择串行下载器模块或内部启动模块将可启动代码加载到处理器中是相同的原理。

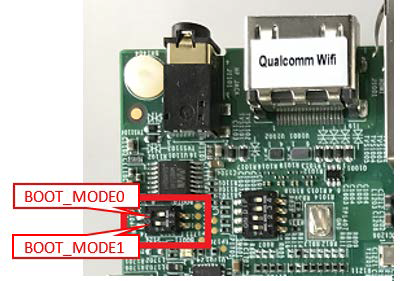

如果选择从硬件确定可引导源代码的方法，则开发人员必须将开关S802：MODE0设置为OFF，将MODE1设置为ON，并且必须在EVK板上设置4个8M i.MX 引脚，如表3和图4所示。

Boot mode setting

BOOT configuration	SW801
Boot from EMMC	0010
Boot from SD2	1100

在 i.MX 8M EVK 板上，默认引导模式是从 eMMC 设备。主板上有一个 SD 连接器。主板将首先检查 eMMC 连接器，然后检查 SD 连接器。如果将启动卡放入 SD 连接器，并将启动配置设置为“从 SD2 启动”，则主板将默认从 SD 启动。

2.3. 电源树

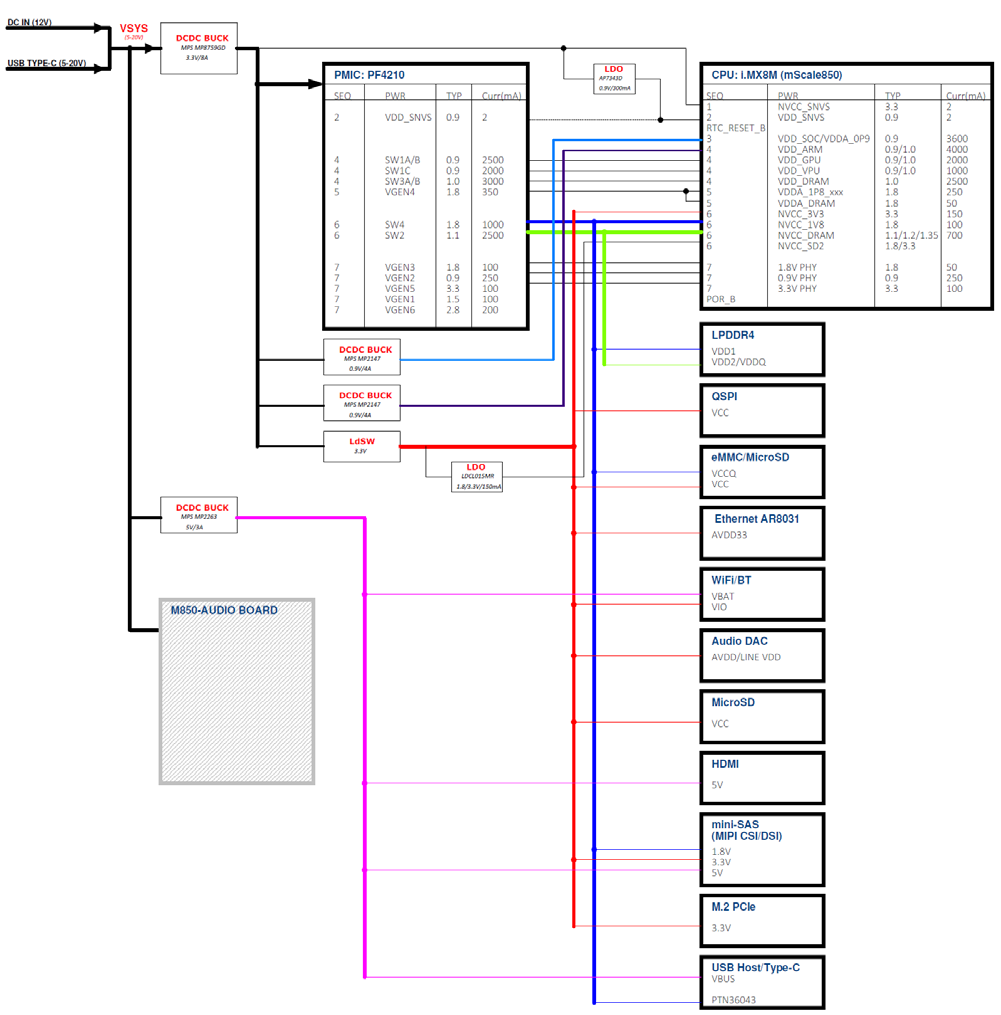

连接器J902处需要将12 V外墙电源连接到 i.MX 8M EVK板。EVK板上的其他电源由内部适配器供电，使用分立器件为系统供电。图 5 显示了电源树。

i.MX8MQ		SRC TYPE V	Value
SEQ	PWR rail
	NVCC_SNVS	DC/DC BUCK
			SRC TYPE V

NOTE
If an alternate power supply is used (not the original power supply), it should be no more than 20 V; otherwise the board will not work.

2.4. LPDDR4 内存

i.MX 8M 评估板有一个 768 Meg × 32（4 通道× 16 I/O）LPDDR4 SDRAM 芯片 （MT53B768M32D4NQ-062 WT：B），总共 3 GB RAM 内存。

在物理布局中，LPDDR4芯片放置在TOP侧，数据走线不一定按顺序连接到LPDDR4芯片，但为了便于布线，最好由布局和其他关键走线确定连接。

DRAM_VREF可通过简单的分压器产生，该分压器使用1.5 K欧姆1%电阻和0.1 μF电容来实现稳定性。相对较小值的电阻提供足够的电流来维持稳定的中点电压。LPDDR4 芯片和处理器使用的校准电阻为 240 欧姆 1% 电阻。

2.5. SD 卡插槽 （J1601）

2.6. eMMC 内存 （U601）

2.7. 以太网连接器 （J1201）

2.8. USB 连接器（J901、J903）

2.9. 音频输入/输出 （J1101）

2.10. UART 连接器 （J1701）

2.11. JTAG 连接器 （J401）

2.12. 扩展端口（J1801）

2.13. MIPI-CSI/MIPI-DSI 连接器 （J1501， J1502， J1503）

2.14. 用户界面按钮

2.14.1. 电源按钮 （SW1701）

2.14.2. 复位按钮 （SW1702）

2.15. 无线网/蓝牙 （U1301/J1401）

2.16. 用户界面指示灯

2.17. HDMI 连接器 （J1001）

3.PCB信息

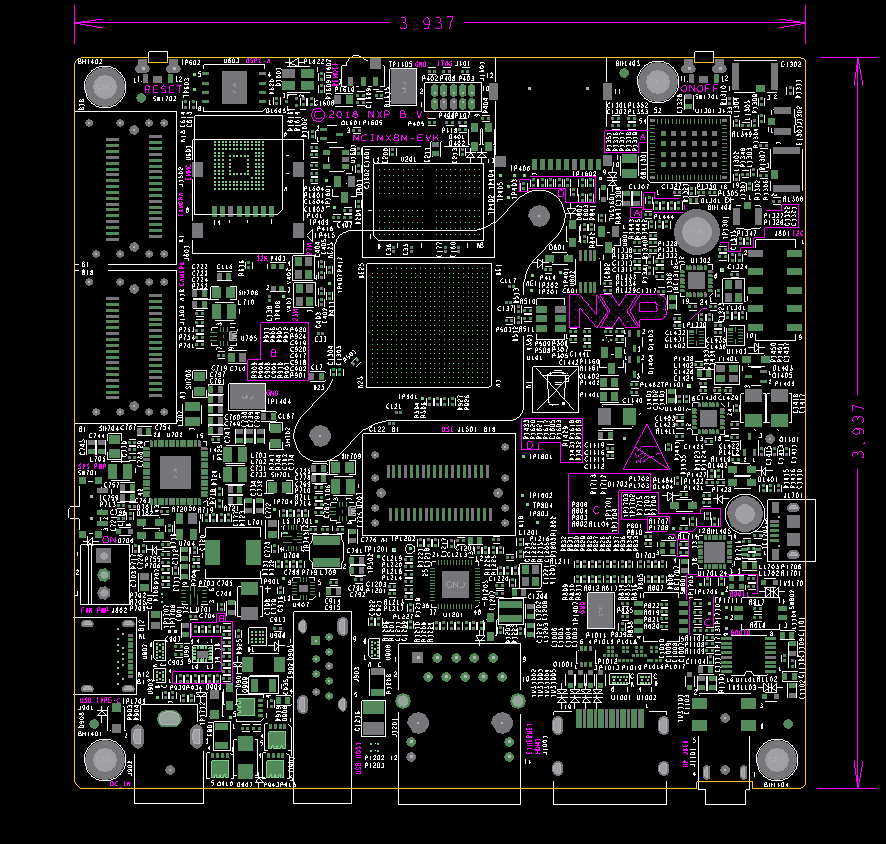

i.MX 8M评估板PCB的整体尺寸如图2所示。评估板采用标准的10层技术。使用的材料是FR-4，PCB堆叠信息如表6所示。
