HCIA-Datacom笔记之VLAN原理与配置

以太网是一种基于CSMA/CD的数据网络通信技术，其特征是共享通信介质。当主机数目较多时会导致安全隐患、广播泛滥、性能显著下降甚至造成网络不可用。

在这种情况下出现了VLAN (Virtual Local Area Network)技术解决以上问题。

8.1 什么是VLAN

8.1.1 传统以太网的问题


广播域：

如图是一个典型的交换网络，网络中只有终端计算机和交换机。在这样的网络中，如果某一台计算机发送了一个广播帧，由于交换机对广播帧执行泛洪操作，结果所有其他的计算机都会收到这个广播帧。

把广播帧所能到达的整个访问范围称为二层广播域，简称广播域 (Broadcast Domain)。显然，一个交换网络其实就是一个广播域。

网络安全问题和垃圾流量问题：

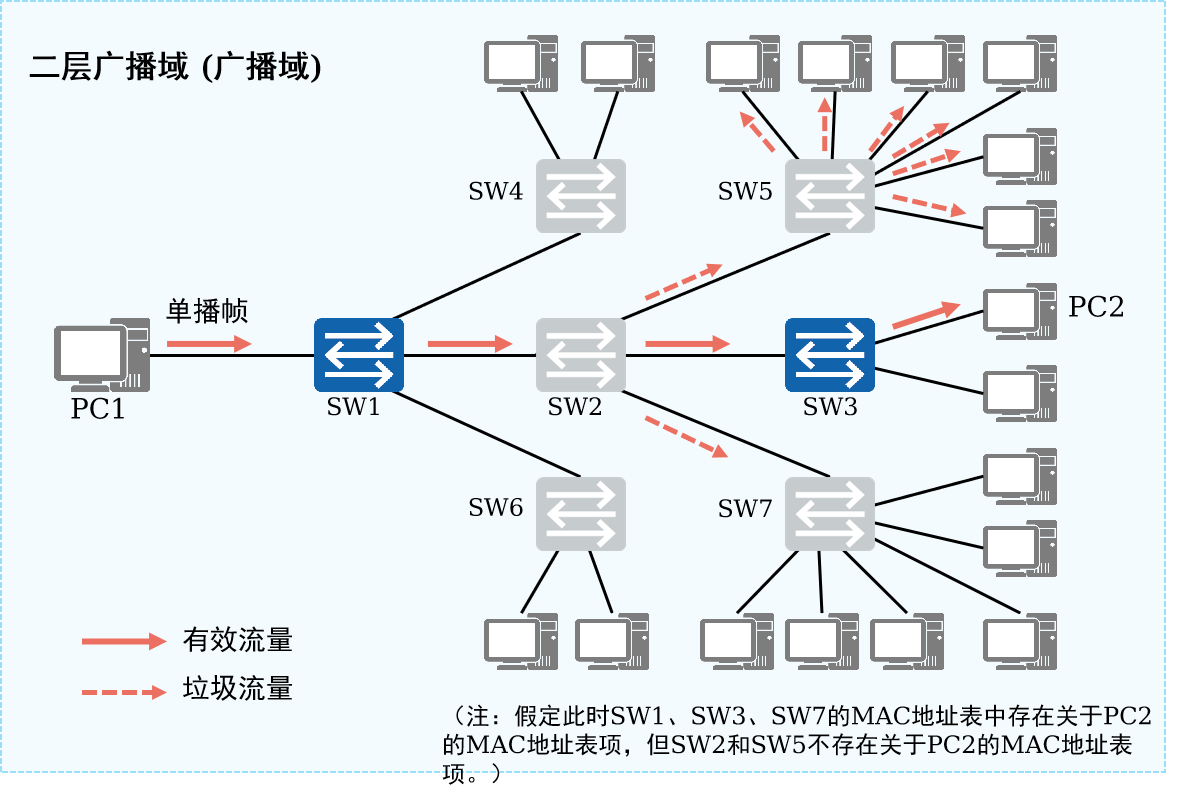

如图：如果PC1向PC2发送了一个单播帧。此时SW1、SW3、SW7的MAC地址表中存在关于PC2的MAC地址表项，但SW2和SW5不存在关于PC2的MAC地址表项。那么，SW1和SW3将对该单播帧执行点对点的转发操作，SW7将对该单播帧执行丢弃操作，SW2和SW5将对该单播帧执行泛洪操作。

最后的结果是，PC2虽然收到了该单播帧，但网络中的很多其他非目的主机，同样收到了不该接收的数据帧。

显然，广播域越大，网络安全问题和垃圾流量问题就越严重。

8.1.2 虚拟局域网 (VLAN, Virtual LAN)


为了解决广播域带来的问题，人们引入了VLAN (Virtual Local Area Network)，即虚拟局域网技术：

通过在交换机上部署VLAN，可以将一个规模较大的广播域在逻辑上划分成若干个不同的、规模较小的广播域，由此可以有效地提升网络的安全性，同时减少垃圾流量，节约网络资源。

VLAN的特点：

  1. 一个VLAN就是一个广播域，所以在同一个VLAN内部，计算机可以直接进行二层通信；
  2. 而不同VLAN内的计算机，无法直接进行二层通信，只能进行三层通信来传递信息，即广播报文被限制在一个VLAN内。
  3. VLAN的划分不受地域的限制。

VLAN的好处：

  1. 灵活构建虚拟工作组：用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。
  2. 限制广播域：广播域被限制在一个VLAN内，节省了带宽，提高了网络处理能力。
  3. 增强局域网的安全性：不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其它VLAN内的用户直接通信。
  4. 提高了网络的健壮性：故障被限制在一个VLAN内，本VLAN内的故障不会影响其他VLAN的正常工作。

8.2 VLAN的基本概念

8.2.1 如何实现VLAN?

8.2.1.1 VLAN标签 (VLAN Tag)

要使交换机能够分辨不同VLAN的报文，需要在报文中添加标识VLAN信息的字段。

IEEE 802.1Q协议规定，在以太网数据帧中加入4个字节的VLAN标签，又称VLAN Tag，简称Tag。


如图所示，SW1识别出某个帧是属于哪个VLAN后，会在这个帧的特定位置上添加一个标签。这个标签明确地标明了这个帧是属于哪个VLAN的。其他交换机（如SW2）收到这个带标签的数据帧后，就能轻而易举地直接根据标签信息识别出这个帧属于哪个VLAN。

IEEE 802.1Q定义了这种带标签的数据帧的格式。满足这种格式的数据帧称为IEEE 802.1Q数据帧，也称VLAN数据帧。

8.2.1.2 VLAN数据帧

在一个VLAN交换网络中，以太网帧主要有以下两种形式：

  1. 有标记帧（Tagged帧）：IEEE 802.1Q协议规定，在以太网数据帧的目的MAC地址和源MAC地址字段之后、协议类型字段之前加入4个字节的VLAN标签（又称VLAN Tag，简称Tag）的数据帧。
  2. 无标记帧（Untagged帧）：原始的、未加入4字节VLAN标签的数据帧。


VLAN数据帧中的主要字段：

  1. TPID：2字节，Tag Protocol Identifier（标签协议标识符），表示数据帧类型。
  2. 取值为0x8100时表示IEEE 802.1Q的VLAN数据帧。如果不支持802.1Q的设备收到这样的帧，会将其丢弃。
  3. 各设备厂商可以自定义该字段的值。当邻居设备将TPID值配置为非0x8100时，为了能够识别这样的报文，实现互通，必须在本设备上修改TPID值，确保和邻居设备的TPID值配置一致。
  4. PRI：3 bit，Priority，表示数据帧的优先级，用于QoS。
  5. 取值范围为0～7，值越大优先级越高。当网络阻塞时，交换机优先发送优先级高的数据帧。
  6. CFI：1 bit，Canonical Format Indicator（标准格式指示位），表示MAC地址在不同的传输介质中是否以标准格式进行封装，用于兼容以太网和令牌环网。
  7. CFI取值为0表示MAC地址以标准格式进行封装，为1表示以非标准格式封装。
  8. 在以太网中，CFI的值为0。
  9. VID：12 bit，VLAN ID，表示该数据帧所属VLAN的编号。
  10. VLAN ID取值范围是0～4095。由于0和4095为协议保留取值，所以VLAN ID的有效取值范围是1～4094。
  11. 交换机利用VLAN标签中的VID来识别数据帧所属的VLAN，广播帧只在同一VLAN内转发，这就将广播域限制在一个VLAN内。

如何识别带VLAN标签的数据帧：数据帧的Length/Type = 0x8100。

注意：

计算机无法识别Tagged数据帧，因此计算机处理和发出的都是Untagged数据帧；为了提高处理效率，交换机内部处理的数据帧一律都是Tagged帧。

8.2.2 VLAN的划分方式

计算机发出的数据帧不带任何标签。对已支持VLAN特性的交换机来说，当计算机发出的Untagged帧一旦进入交换机后，交换机必须通过某种划分原则把这个帧划分到某个特定的VLAN中去。

VLAN的划分包括如下5种方法：

1、基于接口划分：根据交换机的接口来划分VLAN。

网络管理员预先给交换机的每个接口配置不同的PVID，当一个数据帧进入交换机时，如果没有带VLAN标签，该数据帧就会被打上接口指定PVID的标签，然后数据帧将在指定VLAN中传输。

2、基于MAC地址划分：根据数据帧的源MAC地址来划分VLAN。

网络管理员预先配置MAC地址和VLAN ID映射关系表，当交换机收到的是Untagged帧时，就依据该表给数据帧添加指定VLAN的标签，然后数据帧将在指定VLAN中传输。

3、基于IP子网划分：根据数据帧中的源IP地址和子网掩码来划分VLAN。

网络管理员预先配置IP地址和VLAN ID映射关系表，当交换机收到的是Untagged帧，就依据该表给数据帧添加指定VLAN的标签，然后数据帧将在指定VLAN中传输。

4、基于协议划分：根据数据帧所属的协议（族）类型及封装格式来划分VLAN。

网络管理员预先配置以太网帧中的协议域和VLAN ID的映射关系表，如果收到的是Untagged帧，就依据该表给数据帧添加指定VLAN的标签，然后数据帧将在指定VLAN中传输。

5、基于策略划分：根据配置的策略划分VLAN，能实现多种组合的划分方式，包括接口、MAC地址、IP地址等。

网络管理员预先配置策略，如果收到的是Untagged帧，且匹配配置的策略时，给数据帧添加指定VLAN的标签，然后数据帧将在指定VLAN中传输。

8.2.2.1 基于接口的VLAN划分


划分原则：

将VLAN ID配置到交换机的物理接口上，从某一个物理接口进入交换机的、由终端计算机发送的Untagged数据帧都被划分到该接口的VLAN ID所表明的那个VLAN。

特点：

  1. 这种划分原则简单而直观，实现容易，是目前实际的网络应用中最为广泛的划分VLAN的方式。
  2. 当计算机接入交换机的端口发生了变化时，该计算机发送的帧的VLAN归属可能会发生变化。

缺省VLAN，PVID (Port VLAN ID)

  1. 每个交换机的接口都应该配置一个PVID，到达这个端口的Untagged帧将一律被交换机划分到PVID所指代的VLAN。
  2. 默认情况下，PVID的值为1。

8.2.2.2 基于MAC地址的VLAN划分


划分原则：

交换机内部建立并维护了一个MAC地址与VLAN ID的对应表。当交换机接收到计算机发送的Untagged帧时，交换机将分析帧中的源MAC地址，然后查询MAC地址与VLAN ID的对应表，并根据对应关系把这个帧划分到相应的VLAN中。

特点：

  1. 这种划分实现稍微复杂，但灵活性得到了提高。
  2. 当计算机接入交换机的端口发生了变化时，该计算机发送的帧的VLAN归属不会发生变化（因为计算机的MAC地址没有变）。
  3. 但这种类型的VLAN划分安全性不是很高，因为恶意计算机很容易伪造MAC地址。

8.2.3 以太网二层接口类型

基于接口的VLAN划分依赖于交换机的接口类型。

1、Access接口

Access接口一般用于和不能识别Tag的用户终端（如用户主机、服务器等）相连，或者不需要区分不同VLAN成员时使用。

2、Trunk接口

Trunk接口一般用于连接交换机、路由器、AP以及可同时收发Tagged帧和Untagged帧的语音终端。

3、Hybrid接口

Hybrid接口既可以用于连接不能识别Tag的用户终端（如用户主机、服务器等），也可以用于连接交换机、路由器以及可同时收发Tagged帧和Untagged帧的语音终端、AP。

华为设备默认的接口类型是Hybrid。

8.2.3.1 Access接口

上文已经介绍了交换机如何识别数据帧属于哪个VLAN以及VLAN的划分方式，那交换机对于Untagged帧和Tagged帧又是如何处理的呢？


Access接口特点：

仅允许VLAN ID与接口PVID相同的数据帧通过。

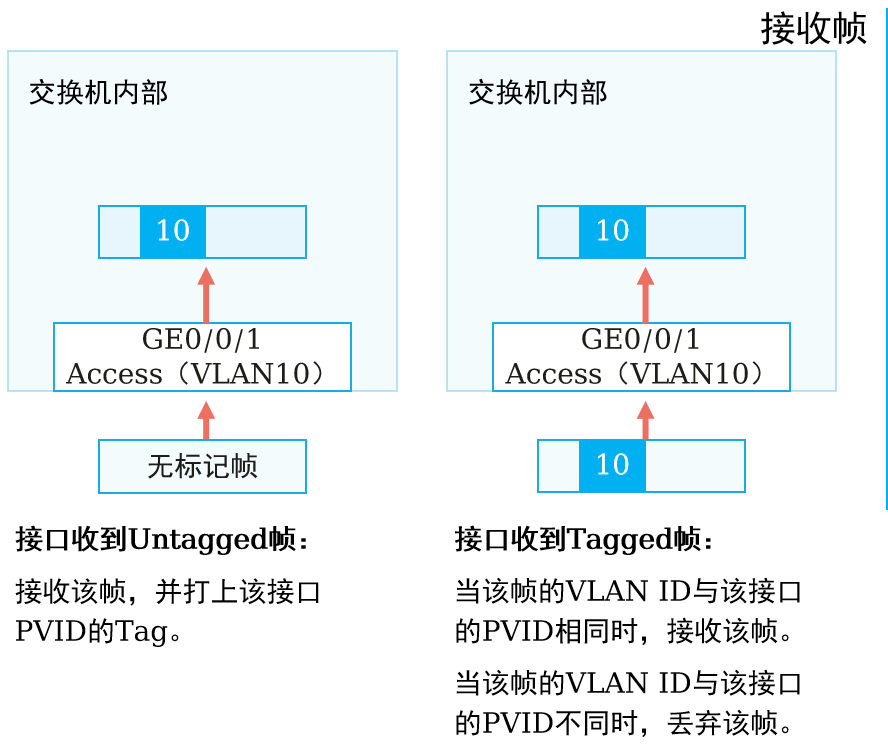

Access接口接收数据帧：

  1. 当Access接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后对得到的Tagged帧进行转发操作（泛洪、转发、丢弃）。
  2. 当Access接口从链路上收到一个Tagged帧，交换机会检查这个帧的Tag中的VID是否与PVID相同。如果相同，则对这个Tagged帧进行转发操作；如果不同，则直接丢弃这个Tagged帧。

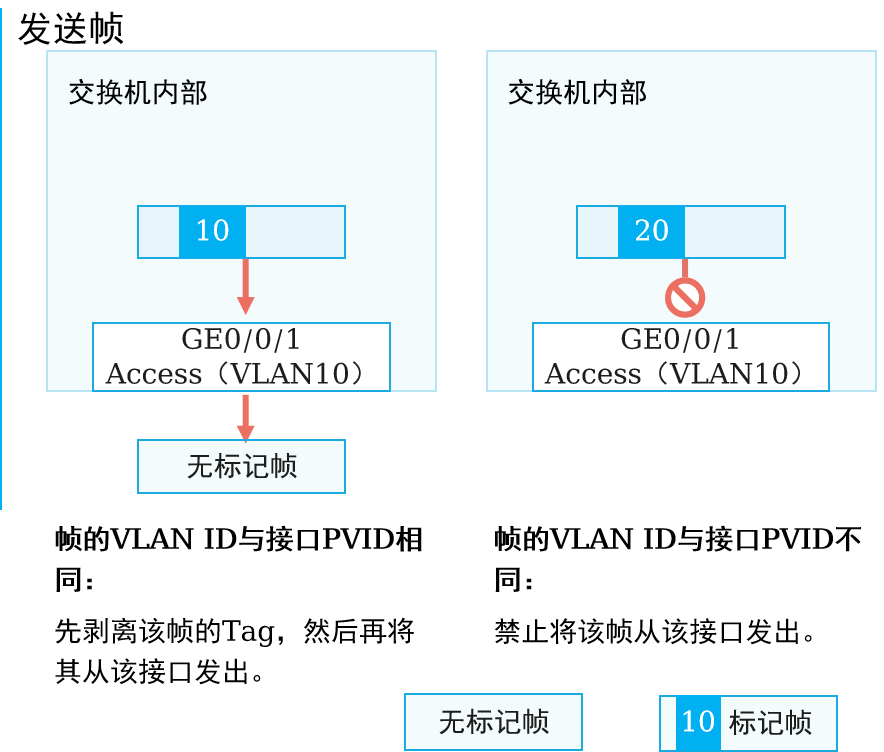

Access接口发送数据帧：

当一个Tagged帧从本交换机的其他接口到达一个Access接口后，交换机会检查这个帧的Tag中的VID是否与PVID相同：

  1. 如果相同，则将这个Tagged帧的Tag进行剥离，然后将得到的Untagged帧从链路上发送出去；
  2. 如果不同，则直接丢弃这个Tagged帧。

8.2.3.2 Trunk接口


对于Trunk接口，除了要配置PVID外，还必须配置允许通过的VLAN ID列表，其中VLAN 1是默认存在的。

Trunk接口特点：

  1. Trunk接口仅允许VLAN ID在允许通过列表中的数据帧通过。
  2. Trunk接口可以允许多个VLAN的帧带Tag通过，但只允许一个VLAN的帧从该类接口上发出时不带Tag（即剥除Tag）。

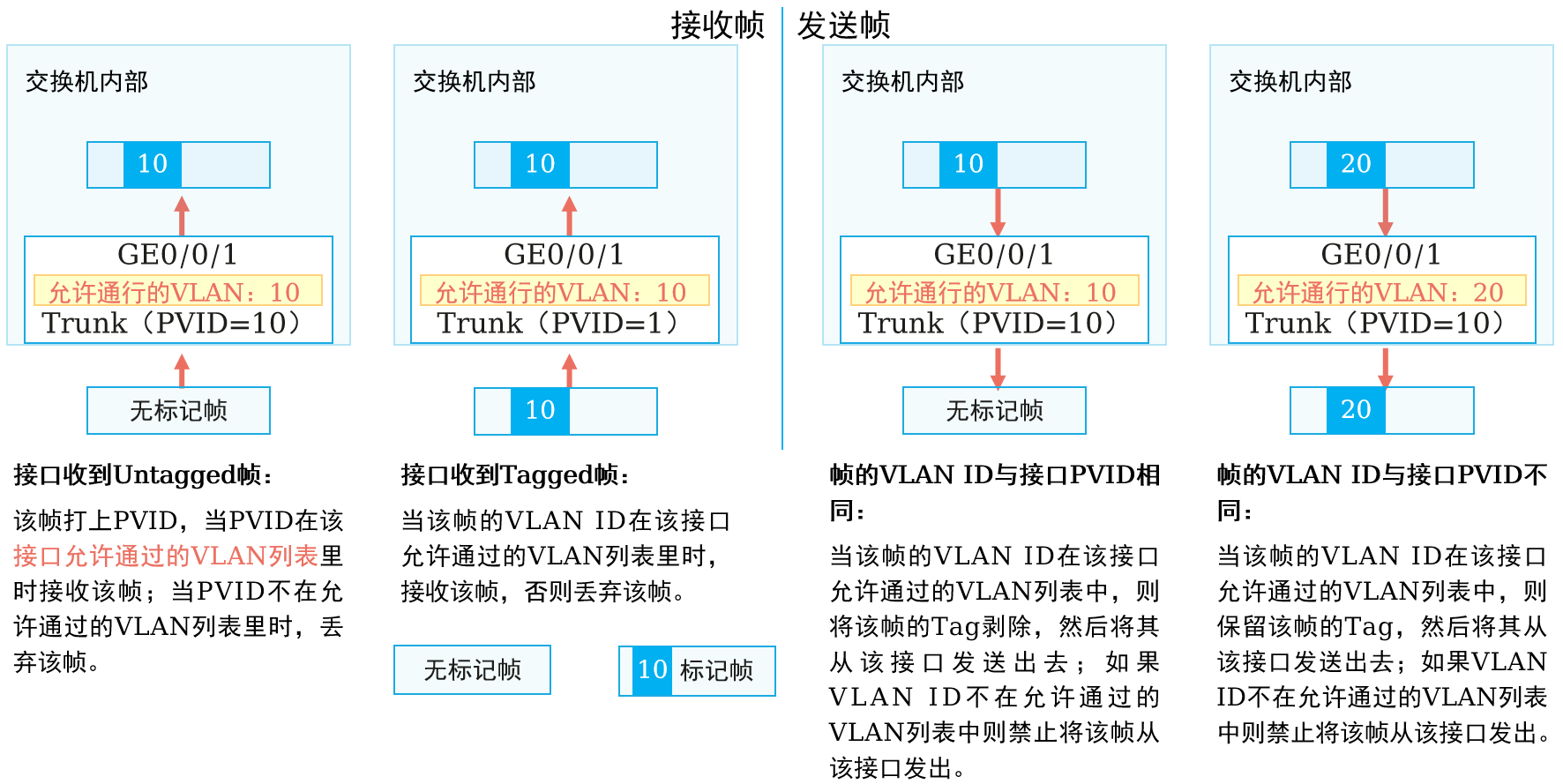

Trunk接口接收数据帧：

  1. 当Trunk接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后查看PVID是否在允许通过的VLAN ID列表中。如果在，则对得到的Tagged帧进行转发操作；如果不在，则直接丢弃得到的Tagged帧。
  2. 当Trunk接口从链路上收到一个Tagged帧，交换机会检查这个帧的Tag中的VID是否在允许通过的VLAN ID列表中。如果在，则对这个Tagged帧进行转发操作；如果不在，则直接丢弃这个Tagged帧。

Trunk接口发送数据帧：

  1. 当一个Tagged帧从本交换机的其他接口到达一个Trunk接口后，如果这个帧的Tag中的VID不在允许通过的VLAN ID列表中，则该Tagged帧会被直接丢弃。
  2. 当一个Tagged帧从本交换机的其他接口到达一个Trunk接口后，如果这个帧的Tag中的VID在允许通过的VLAN ID列表中，则会比较该Tag中的VID是否与接口的PVID相同：
  3. 如果相同，则交换机会对这个Tagged帧的Tag进行剥离，然后将得到的Untagged帧从链路上发送出去；
  4. 如果不同，则交换机不会对这个Tagged帧的Tag进行剥离，而是直接将它从链路上发送出去。

8.2.3.3 Hybrid接口


对于Hybrid接口，除了要配置PVID外，还存在两个允许通过的VLAN ID列表，一个是Untagged VLAN ID列表，另一个是Tagged VLAN ID列表，其中VLAN 1默认在Untagged VLAN列表中。这两个允许通过列表中的所有VLAN的帧都是允许通过这个Hybrid接口的。

Hybrid接口特点：

  1. Hybrid接口仅允许VLAN ID在允许通过列表中的数据帧通过。
  2. Hybrid接口可以允许多个VLAN的帧带Tag通过，且允许从该类接口发出的帧根据需要配置某些VLAN的帧带Tag、某些VLAN的帧不带Tag。
  3. 与Trunk最主要的区别就是，能够支持多个VLAN的数据帧，不带标签通过。

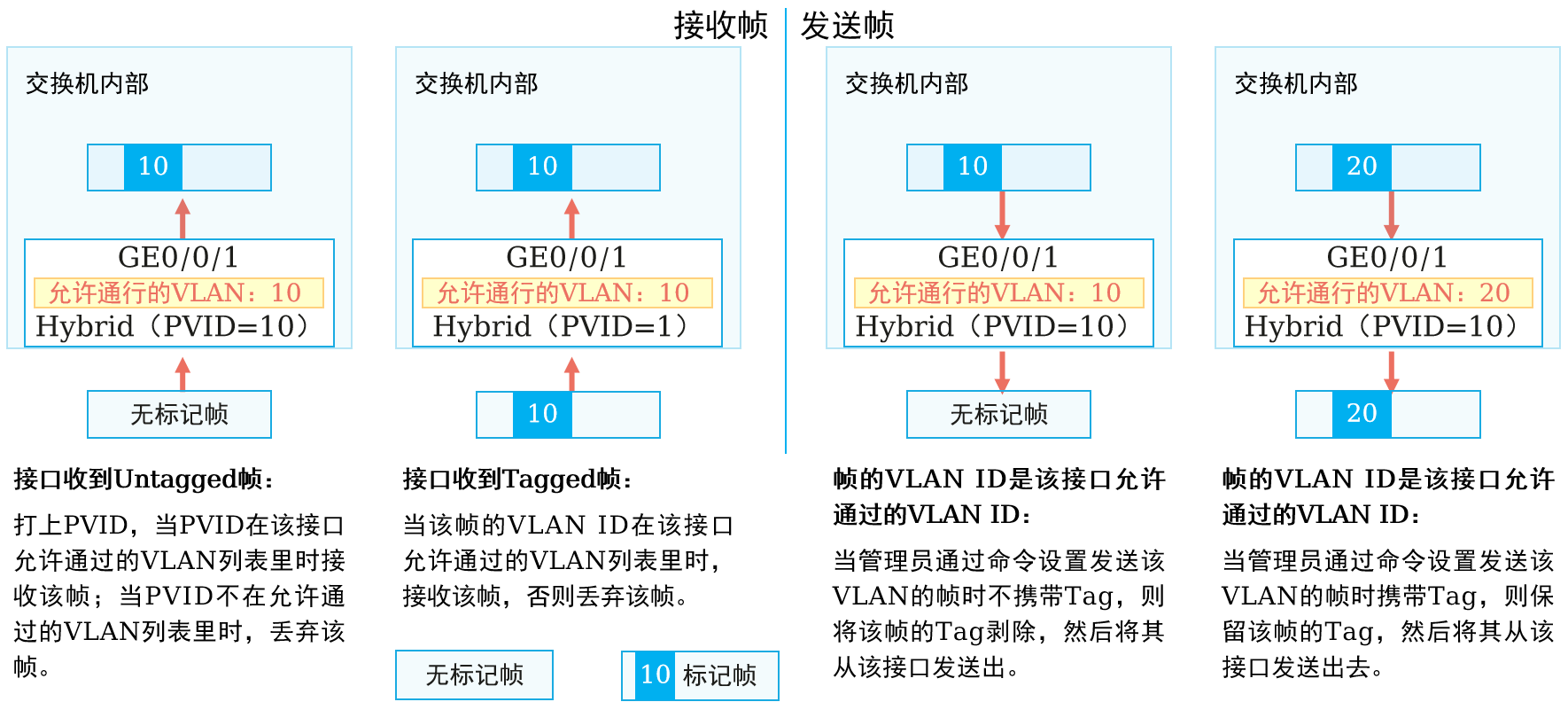

Hybrid接口接收数据帧：

  1. 当Hybrid接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后查看PVID是否在Untagged或Tagged VLAN ID列表中。如果在，则对得到的Tagged帧进行转发操作；如果不在，则直接丢弃得到的Tagged帧。
  2. 当Hybrid接口从链路上收到一个Tagged帧，交换机会检查这个帧的Tag中的VID是否在Untagged或Tagged VLAN ID列表中。如果在，则对这个Tagged帧进行转发操作；如果不在，则直接丢弃这个Tagged帧。

Hybrid接口发送数据帧：

  1. 当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID既不在Untagged VLAN ID列表中，也不在Tagged VLAN ID列表中，则该Tagged帧会被直接丢弃。
  2. 当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID在Untagged VLAN ID列表中，则交换机会对这个Tagged帧的Tag进行剥离，然后将得到的Untagged帧从链路上发送出去。
  3. 当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID在Tagged VLAN ID列表中，则交换机不会对这个Tagged帧的Tag进行剥离，而是直接将它从链路上发送出去。

总结：


8.3 VLAN的应用

8.3.1 VLAN的规划

VLAN编号建议连续分配，以保证VLAN资源合理利用。最常用的划分方式是基于接口的方式。

8.3.1.1 VLAN分配原则

按业务规划：可分为语音、视频和数据。

按部门规划：可分为工程部、市场部、财经部等。

按应用规划：可分为服务器、办公、教室等。

8.3.1.2 VLAN分配技巧

VLAN ID的分配在有效范围内，可以随意分配和选取，但是为了提高VLAN ID的连续性，可以采用VLAN ID和子网关联的方式进行分配。

8.3.1.3 VLAN规划示例

假设某园区有三栋楼，分别为行政楼、教学楼、办公楼；

每栋楼各有1台接入交换机，核心交换机在行政楼；行政楼内有办公室、财务部和教室；办公楼内有办公室和财务部；教学楼内有办公室和教室。

VLAN规划如下：


8.4 VLAN的配置示例

8.4.1 VLAN的基础配置命令

8.4.2 创建VLAN

vlan命令用来创建VLAN并进入VLAN视图，如果VLAN已存在，直接进入该VLAN的视图。

undo vlan用来删除指定VLAN。

缺省情况下，将所有接口都加入到一个缺省的VLAN中，该VLAN标识为1。

命令：vlan vlan-id

  1. vlan-id：指定VLAN ID。整数形式，取值范围是1～4094。

vlan batch { vlan-id1 [ to vlan-id2 ] }

  1. batch：指定批量创建VLAN。
  2. vlan-id1 to vlan-id2：指定批量创建的VLAN ID，其中： vlan-id1表示第一个VLAN的编号。vlan-id2表示最后一个VLAN的编号。vlan-id2的取值必须大于等于vlan-id1，它与vlan-id1共同确定一个VLAN范围。
  3. 如果不指定to vlan-id2参数，则只创建vlan-id1所指定的VLAN。
  4. vlan-id1和vlan-id2是整数形式，取值范围是1～4094。

8.4.3 Access接口的基础配置命令

配置接口类型

[Huawei-GigabitEthernet0/0/1] port link-type access

在接口视图下，配置接口的链路类型为Access。

配置Access接口的缺省VLAN

[Huawei-GigabitEthernet0/0/1] port default vlan vlan-id

在接口视图下，配置接口的缺省VLAN并同时加入这个VLAN。

vlan-id：配置缺省VLAN的编号。整数形式，取值范围是1～4094。

8.4.4 Trunk接口的基础配置命令

配置接口类型

[Huawei-GigabitEthernet0/0/1] port link-type trunk

在接口视图下，配置接口的链路类型为Trunk。

配置Trunk接口加入指定VLAN

[Huawei-GigabitEthernet0/0/1] port trunk allow-pass vlan { { vlan-id1 [ to vlan-id2 ] } | all }

在接口视图下，配置Trunk类型接口加入的VLAN。

(可选) 配置Trunk接口的缺省VLAN

[Huawei-GigabitEthernet0/0/1] port trunk pvid vlan vlan-id

在接口视图下，配置Trunk类型接口的缺省VLAN。

8.4.5 Hybrid接口的基础配置命令

配置接口类型

[Huawei-GigabitEthernet0/0/1] port link-type hybrid

在接口视图下，配置接口的链路类型为Hybrid。

配置Hybrid接口加入指定VLAN

[Huawei-GigabitEthernet0/0/1] port hybrid untagged vlan { { vlan-id1 [ to vlan-id2 ] } | all }

在接口视图下，配置Hybrid类型接口加入的VLAN，这些VLAN的帧以Untagged方式通过接口。

[Huawei-GigabitEthernet0/0/1] port hybrid tagged vlan { { vlan-id1 [ to vlan-id2 ] } | all }

在接口视图下，配置Hybrid类型接口加入的VLAN，这些VLAN的帧以Tagged方式通过接口。

(可选) 配置Hybrid接口的缺省VLAN

[Huawei-GigabitEthernet0/0/1] port hybrid pvid vlan vlan-id

在接口视图下，配置Hybrid类型接口的缺省VLAN。
