借助PLC-Recorder，倍福（Beckhoff）TC3 PLC高速采集的方法（2ms，带时间戳采集）

一、案例介绍
 高速数据采集要保证速度，也要保证时刻的准确性。在Windows系统里，时间稳定性是个很难的问题。如果PLC发送的数据里带有时间信息，则可以由PLC来保证采样周期的稳定性。
 从V2.12版本开始，PLC-Recorder软件可以处理发送电文里的时间戳（并有时钟校准等高级功能），有网友用0.24ms的速度外发，软件也能够稳定接收并精确确定数据的时刻。
本文向大家展示一下倍福TC3 PLC通过UDP快速通信的实现方法。
二、准备工作
1.设置
1）通信协议：UDP
2）编程软件和系统：TcXaeShell
3）PLC的IP地址：192.168.20.17
4）PLC-Recorder所在电脑的IP地址：192.168.20.20。
2.说明

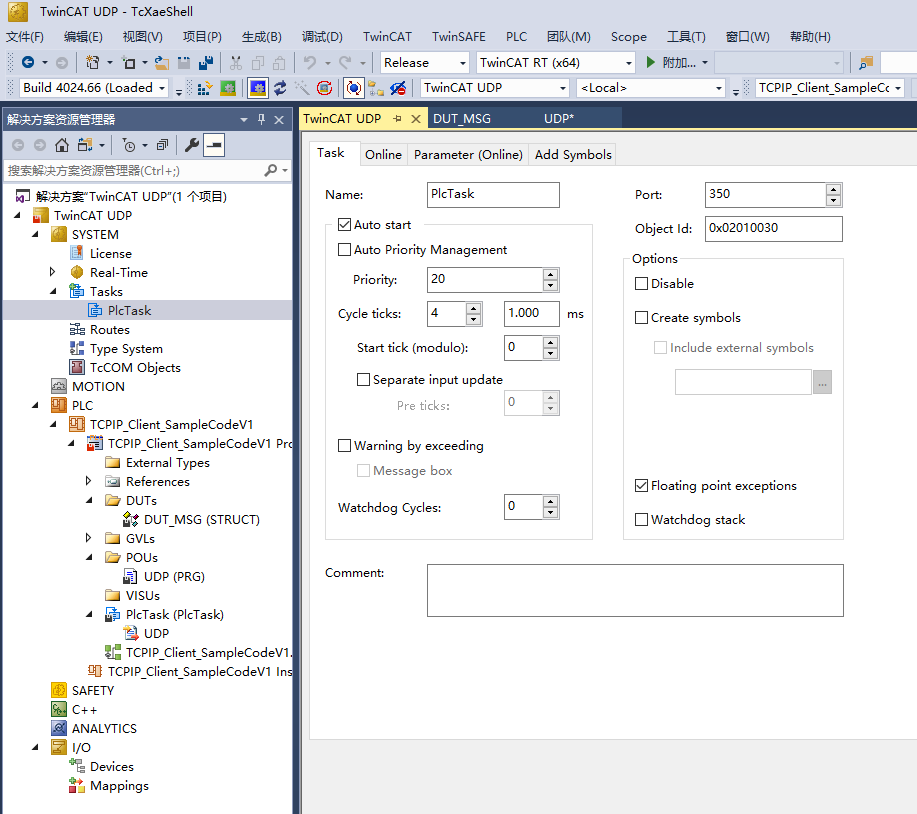

 PLC的主任务设置成1ms的循环（最小可以设置为0.25ms，实际周期与平台有关，本文是用软PLC测试，实际周期是1ms左右，所以此处将周期设置为1ms）。

三、测试说明

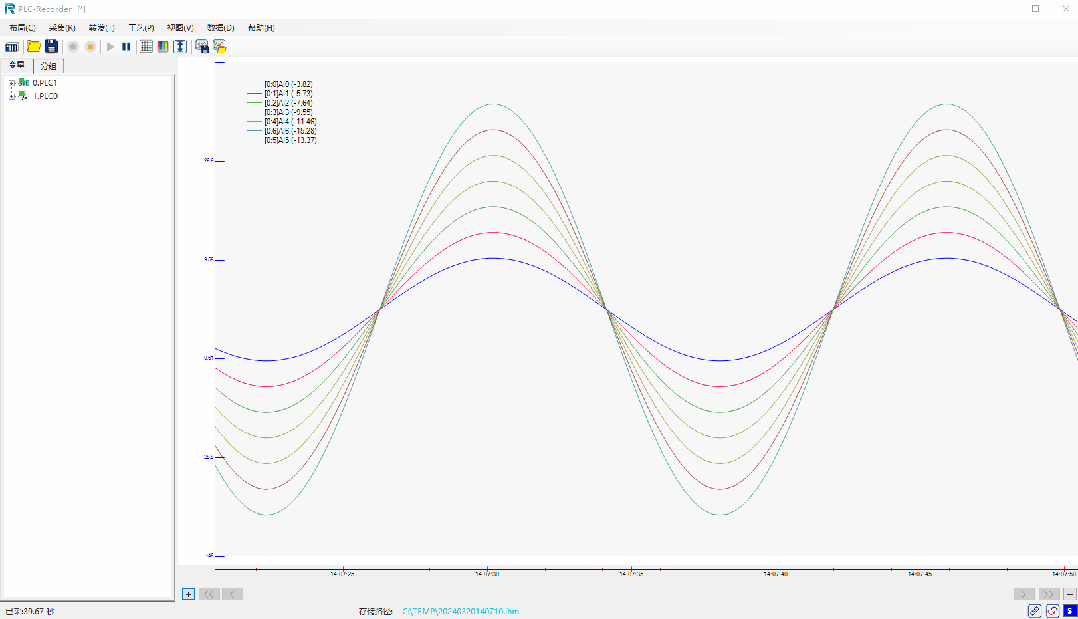

![image]本次测试采用了连续循环，每两个周期发送一次（上升沿触发）。理论发送周期：2ms。
四、PLC侧配置
1.报文数据结构
使用联合体而不是普通结构，是为了解决字节对齐的问题，详见文章：《以汇川中型PLC（AM系列）为例，CODESYS平台变量与字节数组互转的多种方法》

TYPE union_real :
UNION
Value:REAL:=-3.1;
Bytes:ARRAY[0..3] OF BYTE;
END_UNION
END_TYPE
TYPE union_udint :
UNION
Value:UDINT;
Bytes:ARRAY[0..3] OF BYTE;
END_UNION
END_TYPE
TYPE union_uint :
UNION
Value:UINT;
Bytes:ARRAY[0..1] OF BYTE;
END_UNION
END_TYPE
TYPE union_int :
UNION
Value:INT:=50;
Bytes:ARRAY[0..1] OF BYTE;
END_UNION
END_TYPE
TYPE DUT_MSG :
STRUCT
stamp:union_udint;//时间戳，单位是微秒 偏移=0
seq:union_uint;//电文序号 偏移=4
sysWord:union_int;// 偏移=6
D_A:union_int;// 偏移=8
D_B:union_udint;// 偏移=10
D_C:union_real;// 偏移=14
D_D:union_int;// 偏移=18, length=20byte
END_STRUCT
END_TYPE

2.主程序的局部变量

VAR
	fbSocketUdpCreate   	: FB_SocketUdpCreate;(*UDP建立连接的功能块*)
	fbSocketUdpSendTo      	: FB_SocketUdpSendTo;(* UDP发送功能块*)
    bExecute          	: BOOL;(* UDP建立连接的执行位*)
	bSocketConnectBusy	: BOOL;
    hSocket           	: T_HSOCKET;(*UDP的句柄*)
	bSocketSendbBusy	: BOOL;

	localtime: INT;
	cyclecounter: INT;
	sendPluse: BOOL;

	bSend1: BOOL:=TRUE;//启动发送
	arrSendData: DUT_MSG;
	sendBuffer:ARRAY[0..199] OF BYTE;
	pArray:UINT;
i: UINT;

	fbCpuCounter : FW_GetCpuCounter;
    lowTime : UDINT;
    highTime : UDINT;


	bFirstScanDone : BOOL := FALSE;
    bIsFirstScan : BOOL;
	startStamp:UDINT;

	timeNowULIntStart:UDINT;
	timeNowULIntDif:UDINT;
	timeNowULIntDifOld: UDINT;

END_VAR

3.PLC程序

cyclecounter:=cyclecounter+1;
IF
	cyclecounter>1 AND bSend1 //每2个周期发送一次报文。bSend1是启动变量，如果需要上电自动启动通讯，则初始值设置为TRUE
	THEN
		sendPluse:=TRUE;
		cyclecounter:=0;
		bExecute:=TRUE;//启动通讯
	ELSE
		sendPluse:=FALSE;
END_IF

arrSendData.D_A.Value:=arrSendData.D_A.Value+1;  //数据循环累加

bIsFirstScan := NOT bFirstScanDone;  // 首次扫描时为 TRUE
bFirstScanDone := TRUE;              // 第一次执行后永久置为 TRUE

IF bIsFirstScan THEN
    STARTSTAMP:=Lowtime;
// 第一个扫描周期执行的代码
END_IF

fbCpuCounter(
    dwCpuCntLo => lowTime,   // 低 32 位
    dwCpuCntHi => highTime   // 高 32 位
);
IF sendPluse THEN
	arrSendData.seq.Value:=arrSendData.seq.Value+1;//电文序号+1
	timeNowULIntDif:=(lowTime-STARTSTAMP)/10;//时间戳单位转换成微秒，并计算出时间偏差
	arrSendData.stamp.Value:=timeNowULIntDif;
	arrSendData.D_C.Value:=UDINT_TO_REAL(timeNowULIntDif-timeNowULIntDifOld)/1000;
	timeNowULIntDifOld:=timeNowULIntDif;
END_IF
arrSendData.D_D.Value:=-50;

//发送缓冲区生成
pArray:=0;
FOR i:=0 TO SIZEOF(arrSendData.stamp.Bytes)-1 BY 1 DO
	sendBuffer[pArray]:=arrSendData.stamp.Bytes[i];
	pArray:=pArray+1;
END_FOR
FOR i:=0 TO SIZEOF(arrSendData.seq.Bytes)-1 BY 1 DO
	sendBuffer[pArray]:=arrSendData.seq.Bytes[i];
	pArray:=pArray+1;
END_FOR
FOR i:=0 TO SIZEOF(arrSendData.sysWord.Bytes)-1 BY 1 DO
	sendBuffer[pArray]:=arrSendData.sysWord.Bytes[i];
	pArray:=pArray+1;
END_FOR
FOR i:=0 TO SIZEOF(arrSendData.D_A.Bytes)-1 BY 1 DO
	sendBuffer[pArray]:=arrSendData.D_A.Bytes[i];
	pArray:=pArray+1;
END_FOR
FOR i:=0 TO SIZEOF(arrSendData.D_B.Bytes)-1 BY 1 DO
	sendBuffer[pArray]:=arrSendData.D_B.Bytes[i];
	pArray:=pArray+1;
END_FOR
FOR i:=0 TO SIZEOF(arrSendData.D_C.Bytes)-1 BY 1 DO
	sendBuffer[pArray]:=arrSendData.D_C.Bytes[i];
	pArray:=pArray+1;
END_FOR
FOR i:=0 TO SIZEOF(arrSendData.D_D.Bytes)-1 BY 1 DO
	sendBuffer[pArray]:=arrSendData.D_D.Bytes[i];
	pArray:=pArray+1;
END_FOR


fbSocketUdpCreate(
	sSrvNetId:= ,
	sLocalHost:='192.168.0.99' ,
	nLocalPort:=5011,
	bExecute:= bExecute,
	tTimeout:= ,
	bBusy=> bSocketConnectBusy,
	bError=> ,
	nErrId=> ,
	hSocket=>hSocket );

fbSocketUdpSendTo(
	sSrvNetId:= ,
	hSocket:=hSocket ,
	sRemoteHost:='192.168.0.230' , //PLC-Recorder所在的电脑IP地址。
	nRemotePort:=5011 ,
	cbLen:=pArray, //发送的长度
	pSrc:=ADR (sendBuffer) ,
	bExecute:=sendpluse,
	tTimeout:= ,
	bBusy=>bSocketSendbBusy ,
	bError=> ,
	nErrId=> );

4.时间戳计算
读取PLC的CPU脉冲计数，单位是0.1微秒，转换成微秒。

定义：
fbCpuCounter : FW_GetCpuCounter;
计算：
fbCpuCounter(
  dwCpuCntLo => lowTime,   // 低 32 位
  dwCpuCntHi => highTime   // 高 32 位
);
IF sendPluse THEN
       arrSendData.seq.Value:=arrSendData.seq.Value+1;//电文序号+1
	timeNowULIntDif:=(lowTime-STARTSTAMP)/10;//时间戳单位转换成微秒，并计算出时间偏差
	arrSendData.stamp.Value:=timeNowULIntDif;
	arrSendData.D_C.Value:=UDINT_TO_REAL(timeNowULIntDif-timeNowULIntDifOld)/1000;
	timeNowULIntDifOld:=timeNowULIntDif;
END_IF

四、PLC-Recorder侧配置
1.添加通道及配置
1）添加收听模式通道

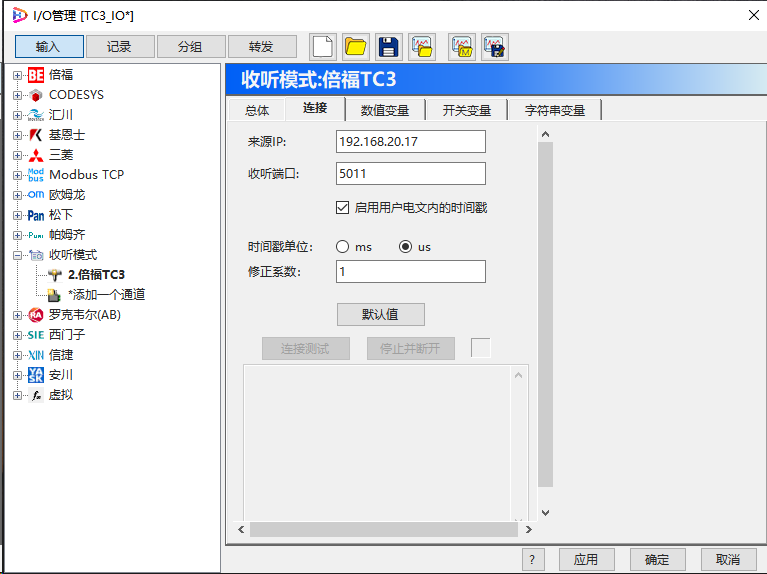

2）配置来源的IP地址及本机收听的端口号。
3）时间戳单位为us。
4）修正系数默认参数。

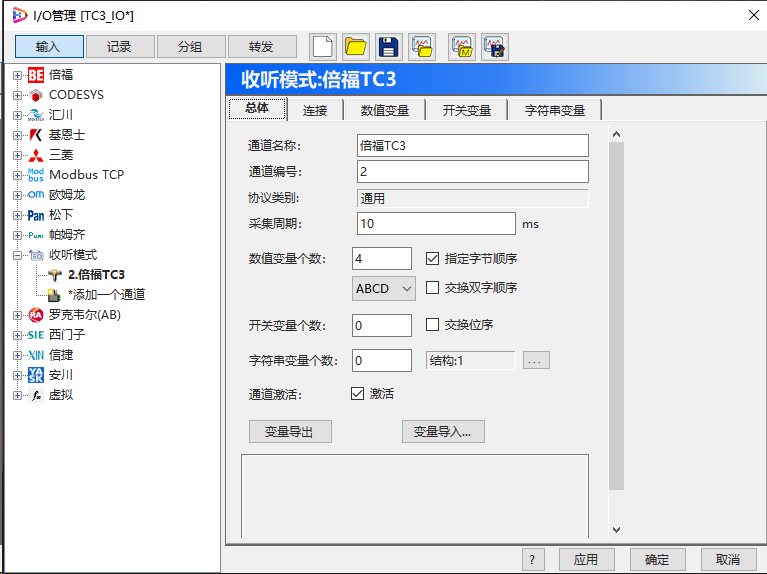

2.连接参数
此处虽然配置了采集周期，但在高速模式下不再使用该周期，以收到信息的时刻为准。

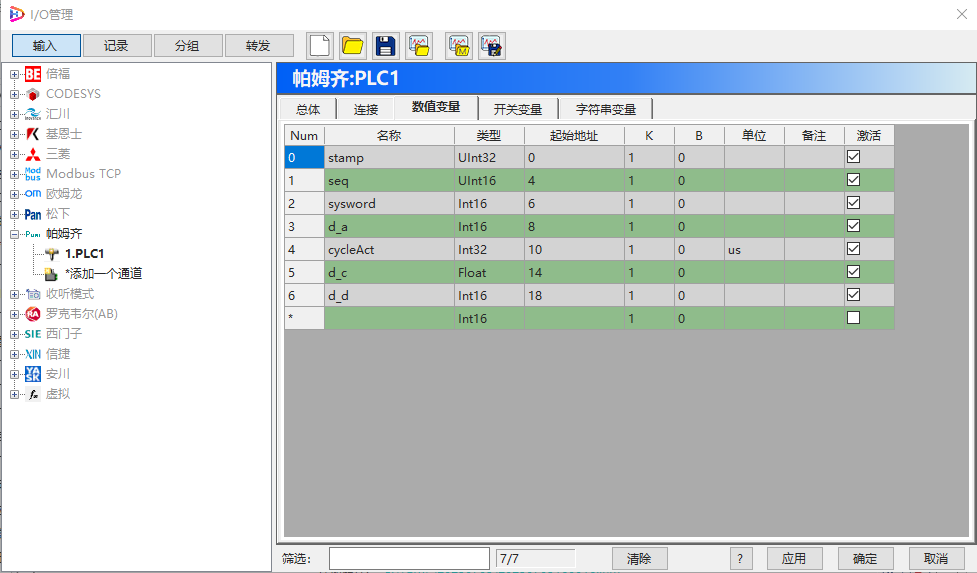

3、变量配置
UDP报文结构简单，只需要定义自己需要提取的变量即可。起始地址为0的变量就是PLC里定义的时间戳。第二个变量是电文序号。（这是个示例，与后续的分析文件稍有不同）。

五、使用Ana分析采集数据

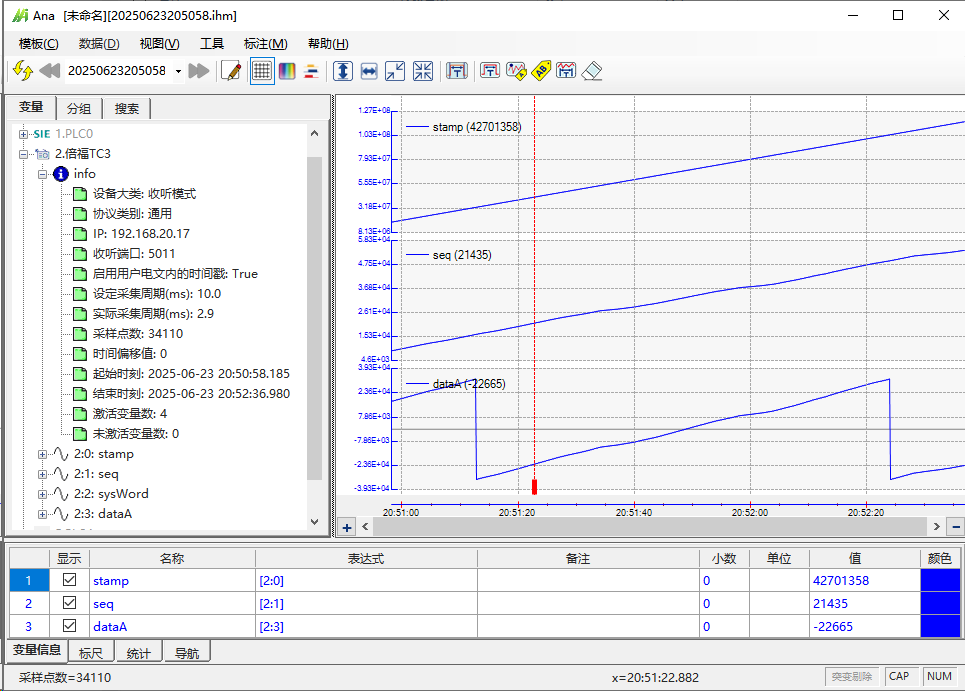

1.启用时间戳的采集
发现在启用时间戳功能时，实际采集周期是2.9ms，电文序号有波动。

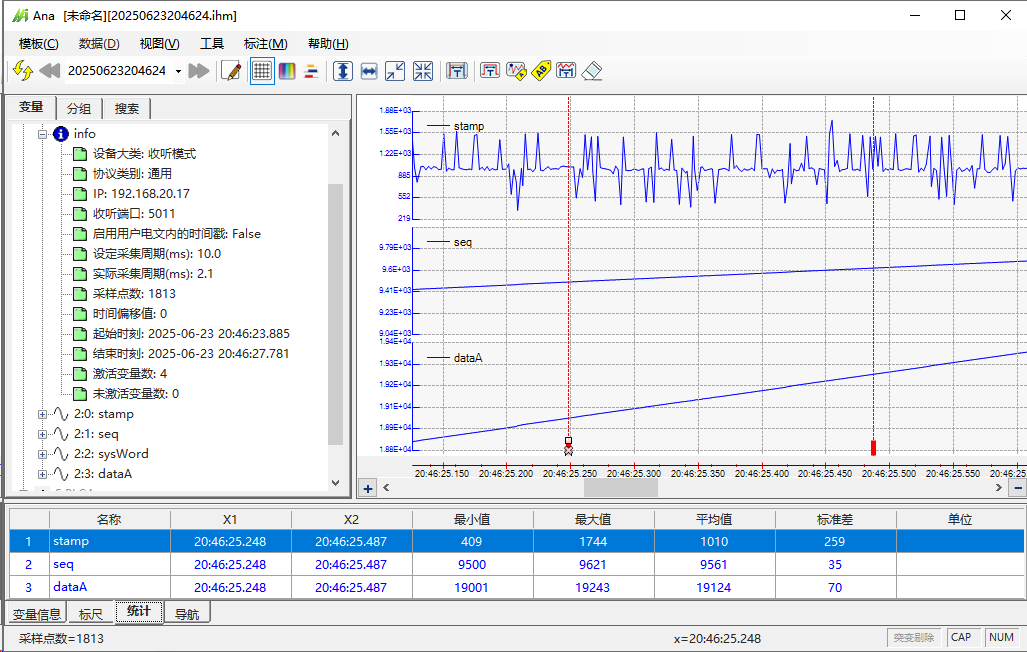

2.未启用时间戳的采集
而不启用时间戳功能时，实际采集周期是2.1ms，此处的stamp变量是两个扫描周期之间的时间戳差值（专门用于分析的，不是上面给出的程序），可以看出时间戳波动比较大，最小0.04ms，最大1.744ms，平均是1.01ms，因此，这个软PLC里时钟是不稳定的。

3.声明
（此处仅为测试系统的表现，不代表倍福实际产品的状态）。
六、小结
采集的速度越快，需要的技术越复杂，代价也越大。PLC-Recorder的主动采集模式，基本只需要在PLC-Recorder里配置变量，不需要在PLC做什么复杂工作，这种方式很便捷，但是速度也有限（最快8ms）。高速模式，就需要在PLC里配置通信，组织数据，然后调用通信语句，才能够实现，因此，对于PLC工程师也有了一点要求。
高速模式采用标准以太网通信协议，这也是大部分PLC都具备的能力，因此，可以被广泛用于快速数据采集。
