无需PLC控制，威纶通触摸屏直接实现与台达变频器通信控制

一、PLC通信简介
威纶通（Weinview）触摸屏作为工业人机交互核心，与台达（Delta）变频器的通信是自动化控制系统中常见的应用场景。通过两者的稳定通信，可实现变频器运行状态监控、参数设置、启停控制等功能，简化操作流程并提升系统可靠性。本文将从通信基础、硬件连接、参数配置、画面配置几方面，讲解实现步骤与关键要点。
二、通信说明

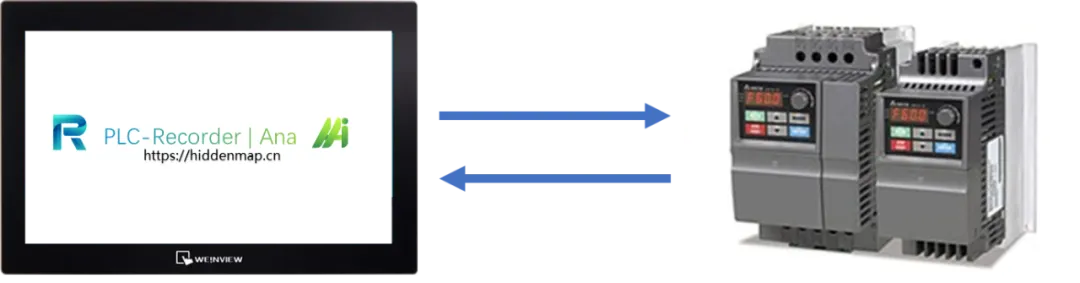

威纶通触摸屏与台达变频器的通信使用RS485接口，Modbus-RTU协议，主从架构，在该系统中：
主设备：威纶通触摸屏，主动发起通信请求（如读取变频器状态、发送控制指令）。
从设备：台达变频器，被动响应主设备请求，仅在收到指令时返回数据。

三、准备工作
1.硬件
1）触摸屏：威纶通 cMT1107X
2）变频器：台达 VFD007EL21W-1
2.软件

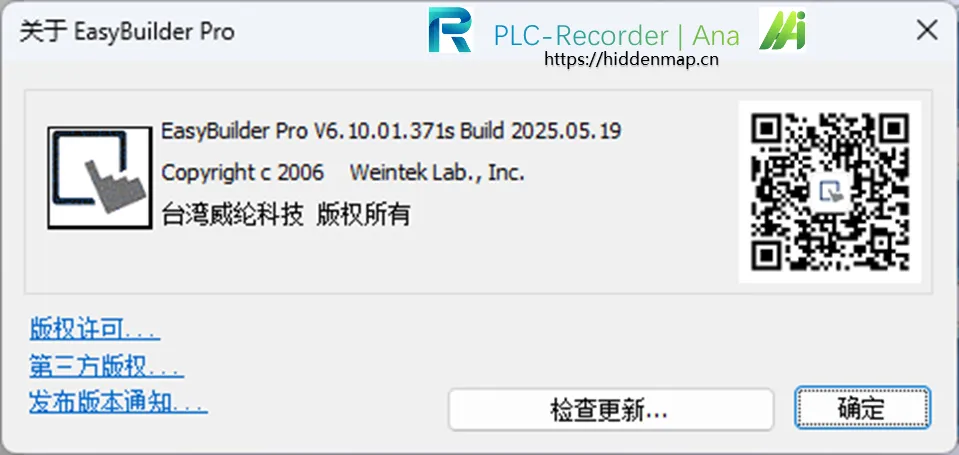

1）威纶通 EasyBuilder Pro v6.10.01.371s Build 2025.05.19

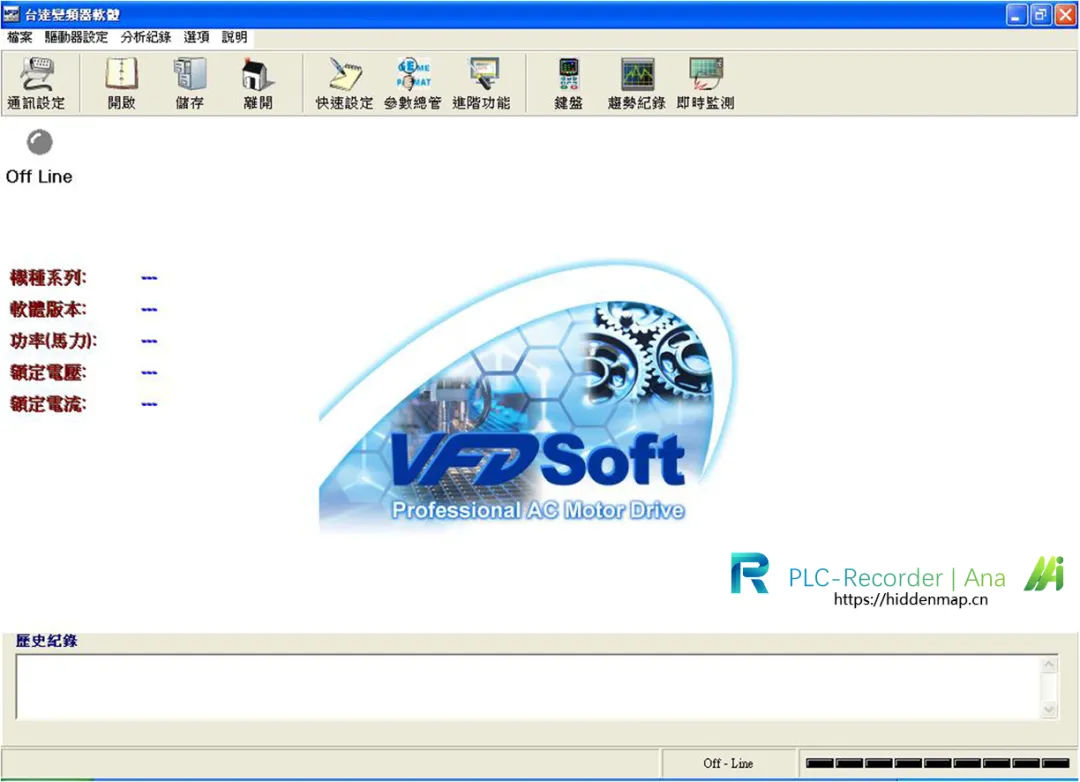

2）台达 VFDSoft V1.58（不推荐，建议直接变频器面板设置参数）

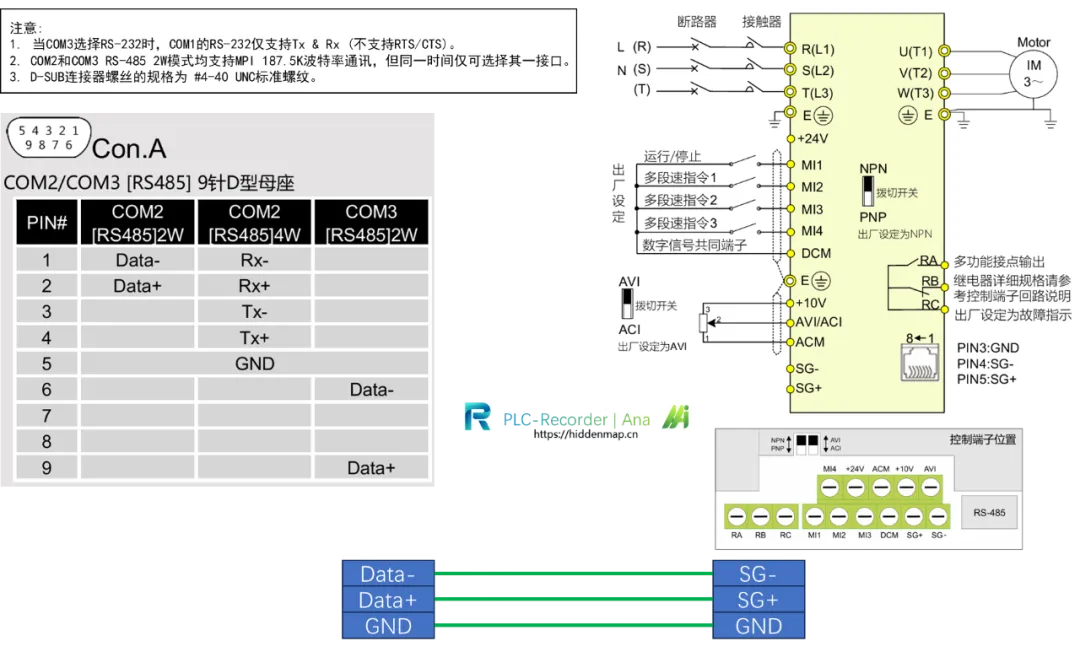

3.硬件连接配置
威纶通触摸屏使用COM2[RS485]2W

4.注意事项
可以使用RJ45网口作为RS485通信也可以使用端子台编号SG+/SG-作为RS485，两种接线二选一即可。
四、台达 VFD变频器配置

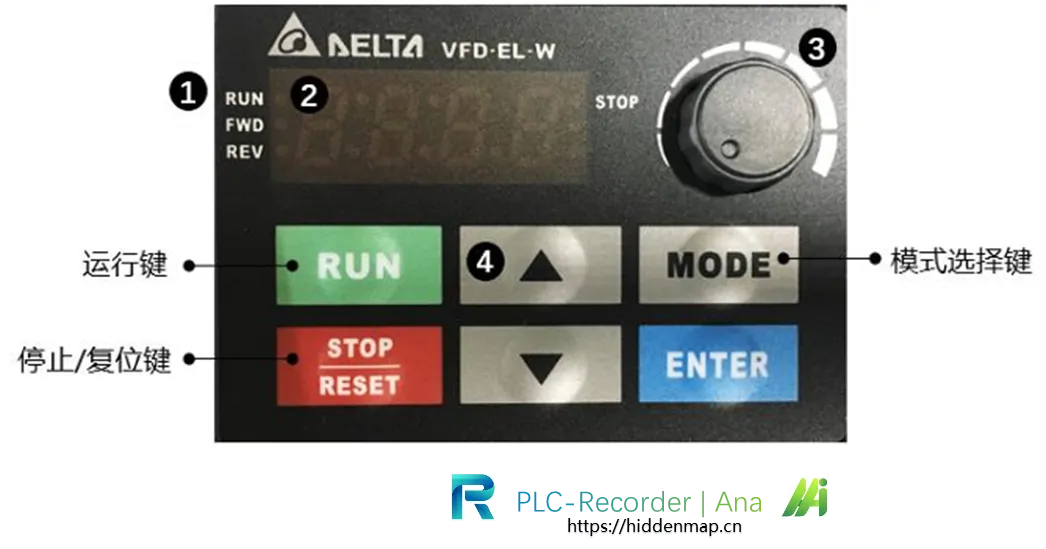

1.面板说明书

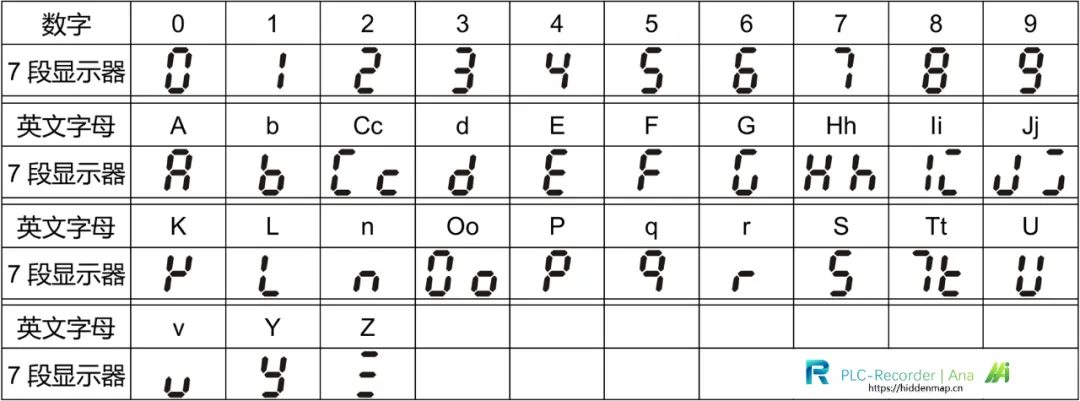

2.七段显示器对照表

3.参数设置说明

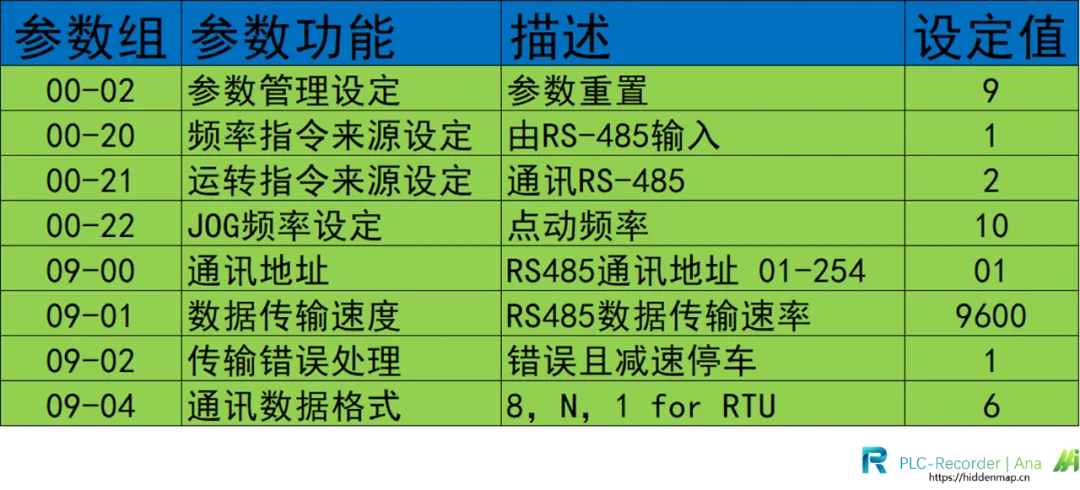

4.参数配置

5.控制说明书

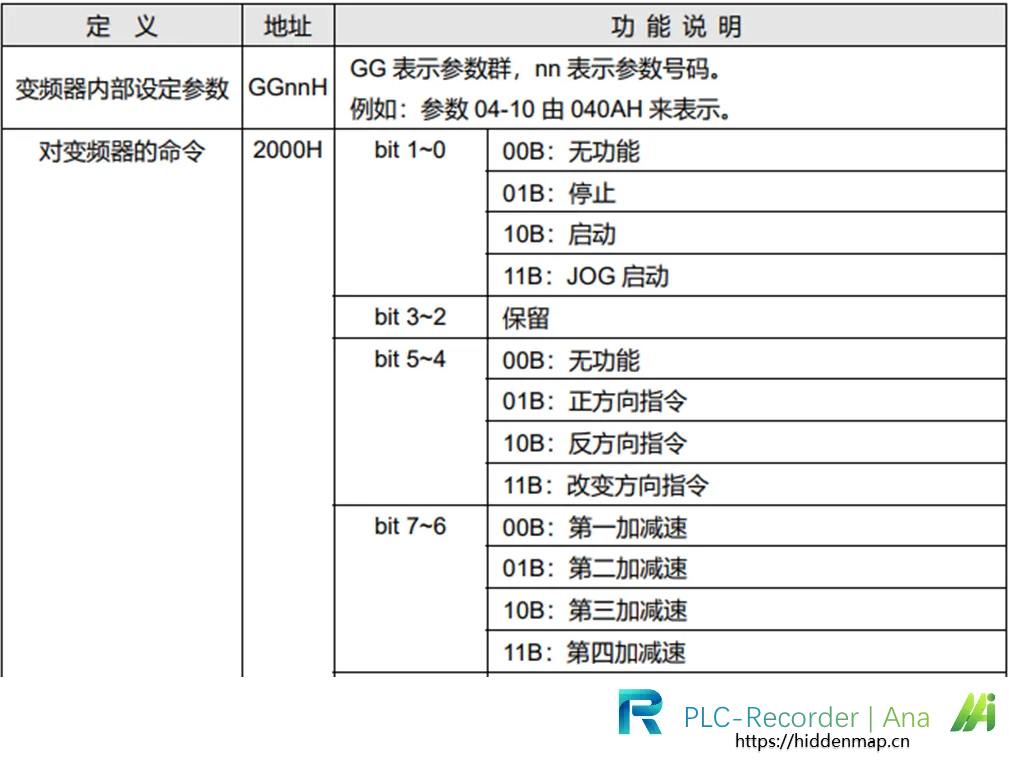

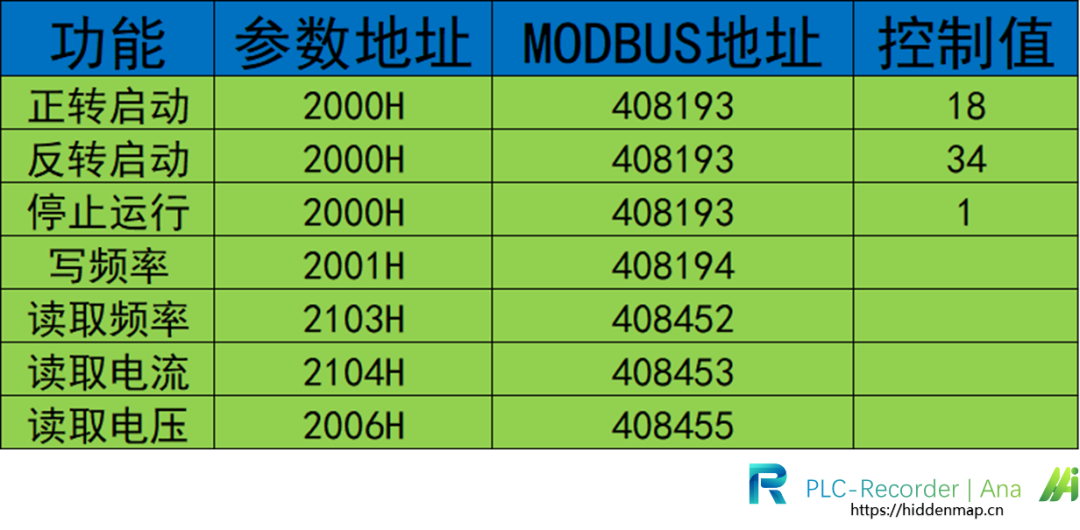

6.控制地址

四、威纶通 EasyBuilder Pro平台配置
1.新建项目
文件 -> 新建 -> 开新文件 -> cMT1107x ->确定

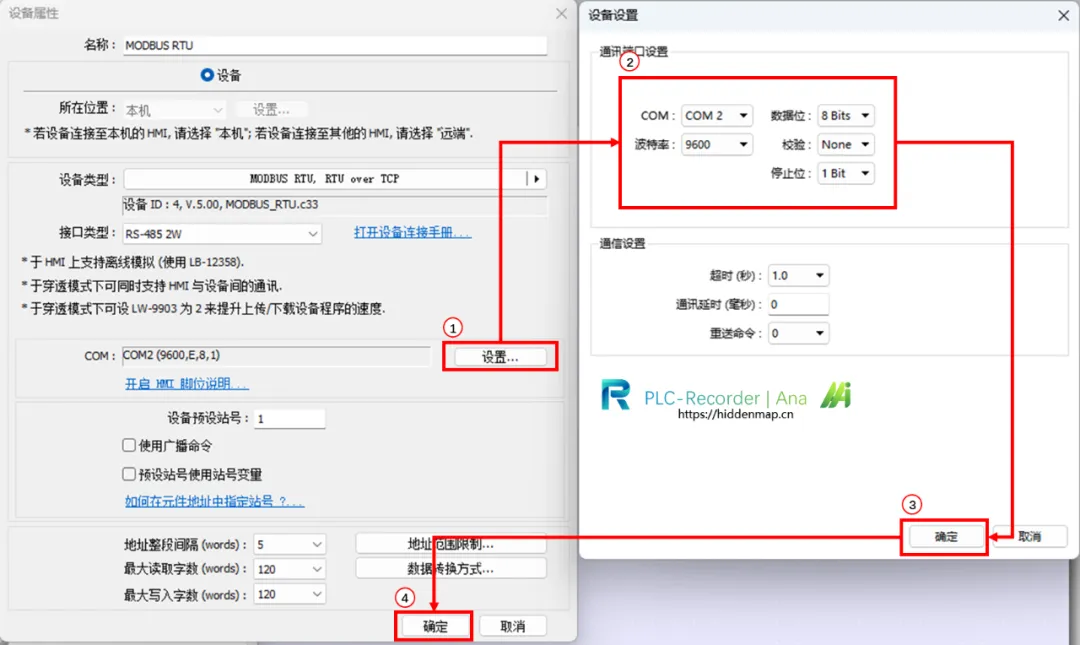

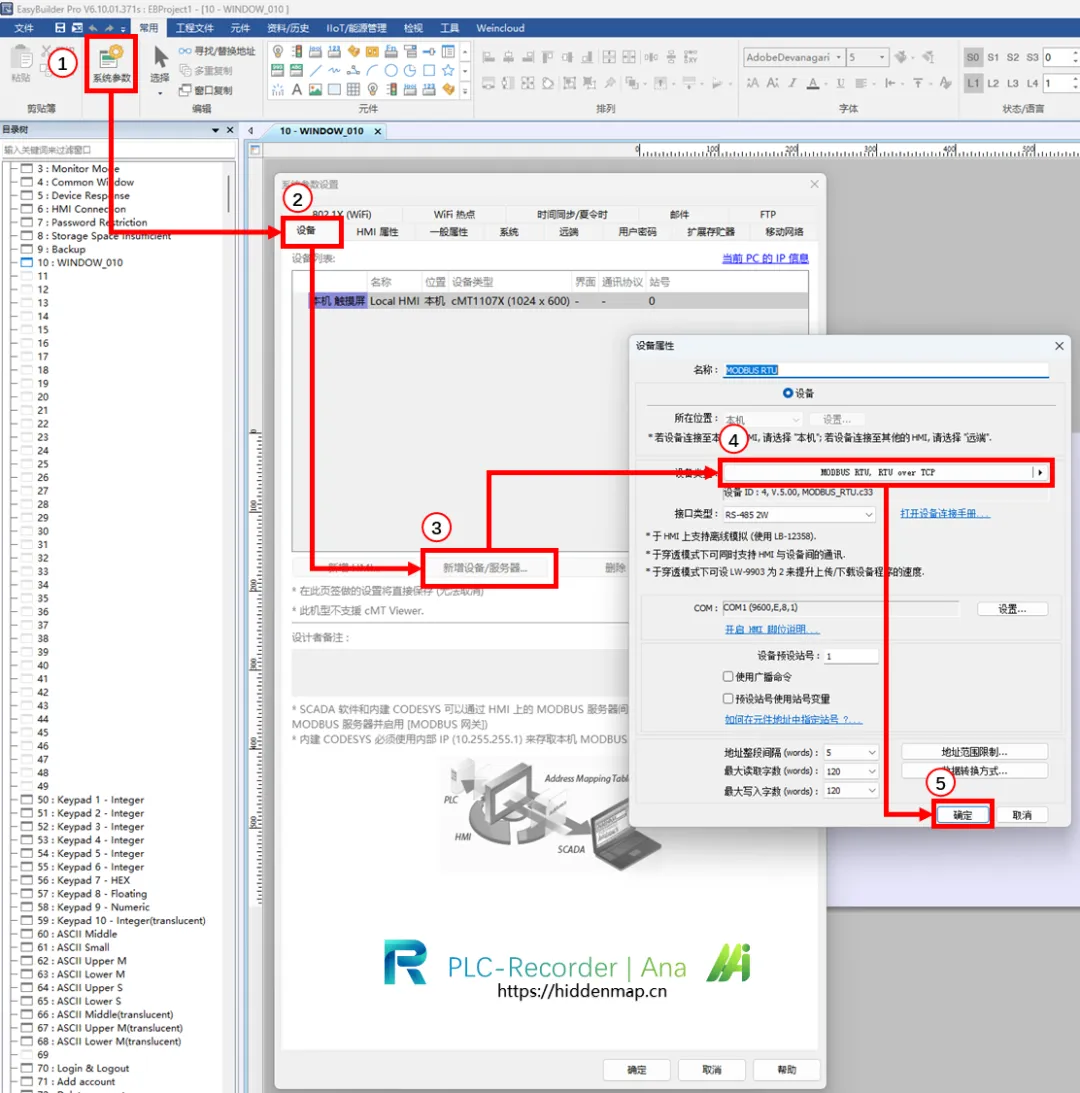

2.添加MODBUS连接并配置
1）系统参数 -> 新增设备/服务器 -> MODBUS RTU, RTU over TCP ->确定

2）配置通信参数
COM端口：COM2
波特率：9600
数据位：8
校验位：N
校验位：1

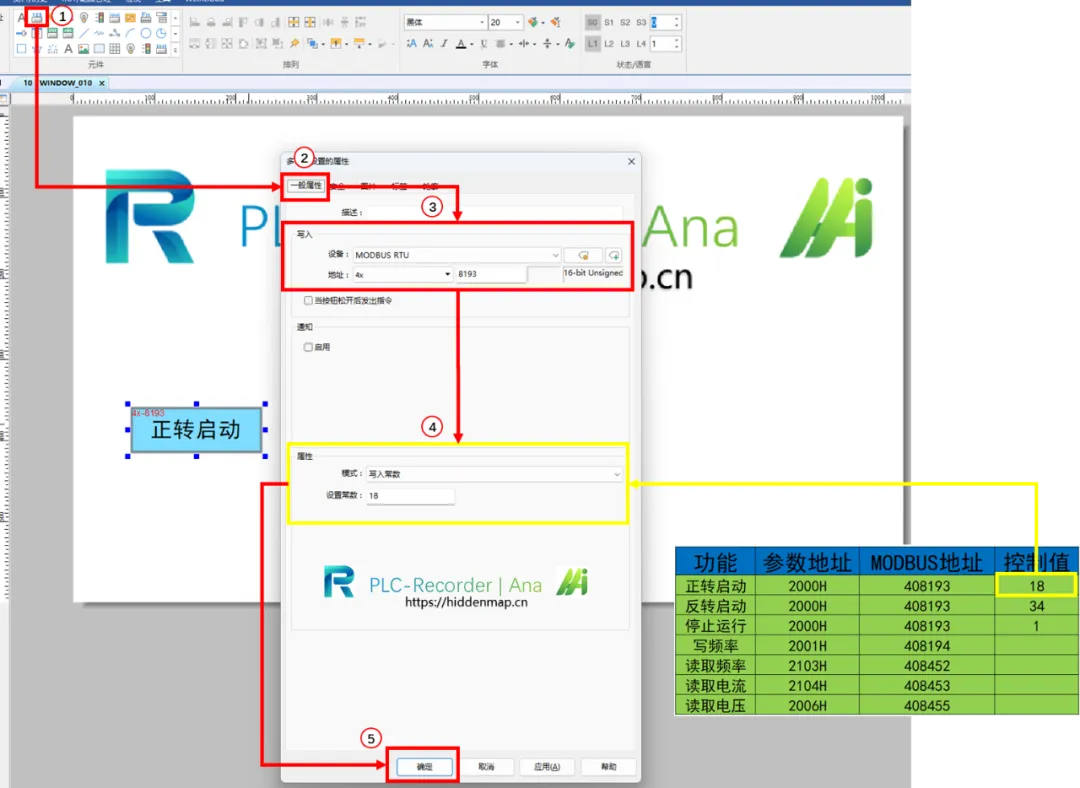

3.添加控制元件
1）多状态切换开关元件

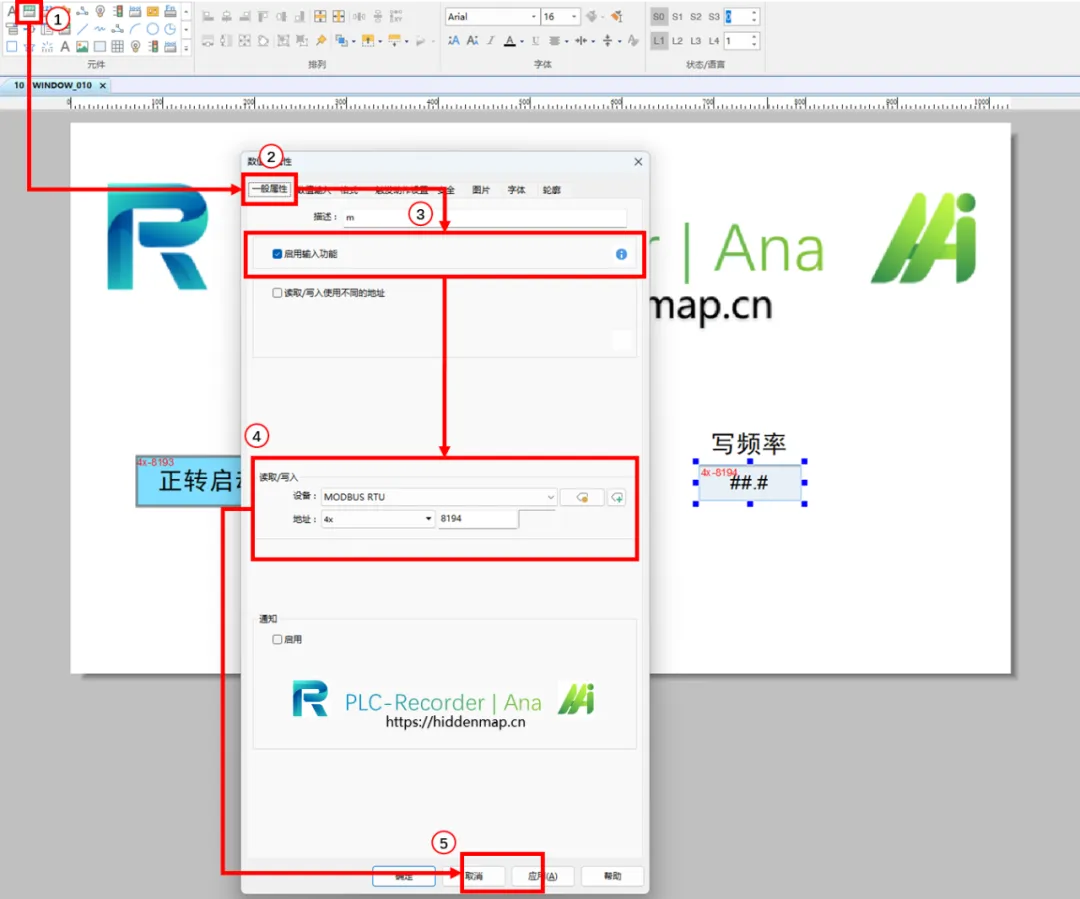

2）数值元件
对于读取值不勾选"启用输入功能"

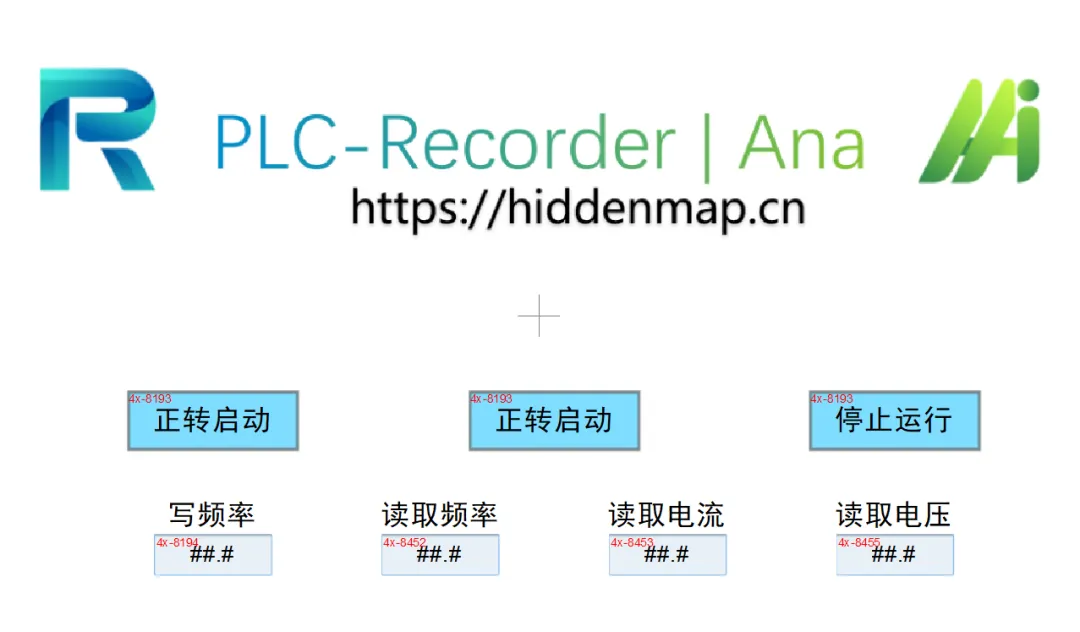

4.画面总览

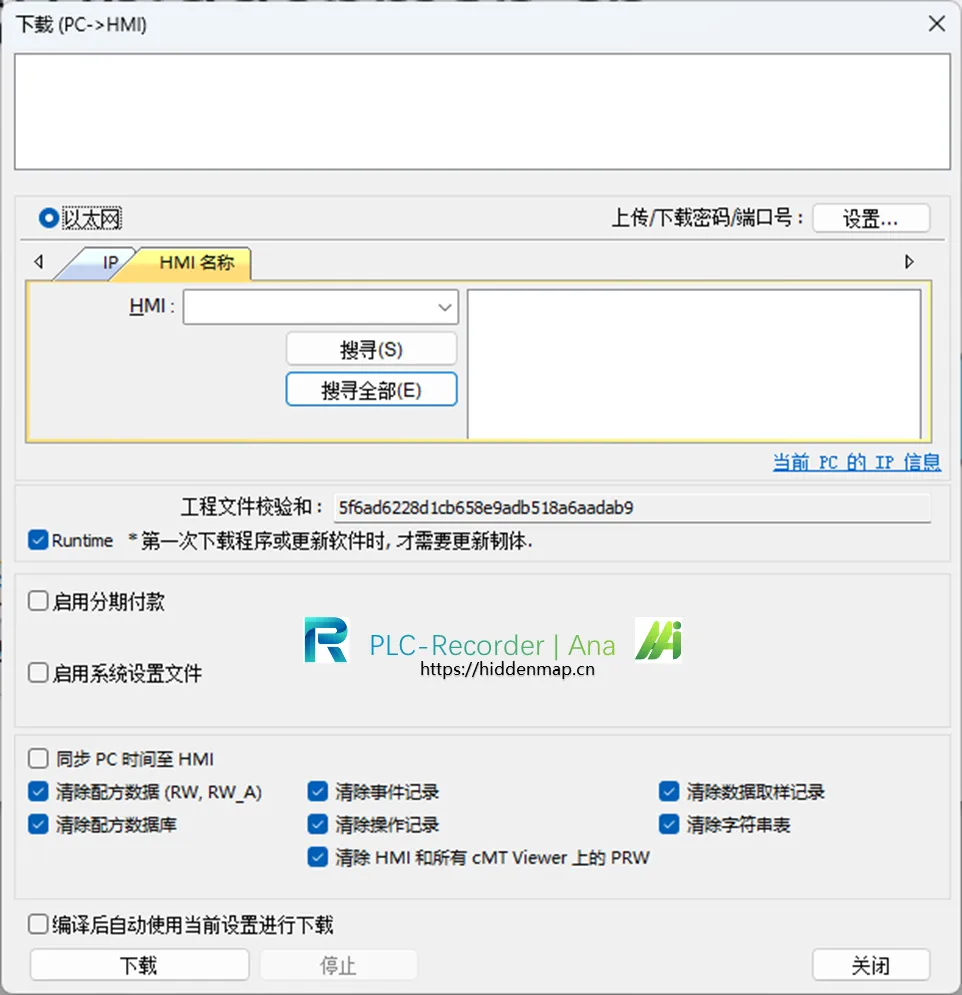

5.最后把HMI程序下载到HMI当中
