西门子S7-1500 PLC博途平台与汇川iFA平台触摸屏无实物仿真通信

一、案例简介
1）在TIA Portal（博途）软件内，西门子的PLC与HMI可以一起仿真调试，从而验证程序和画面的正确性。
2）但有时西门子PLC需要与其它品牌的HMI连接，在没有触摸屏和PLC硬件的时候，怎么通过仿真来体验验证程序的正确性呢？今天我们就以汇川iFA平台IT9156E触摸屏和西门子TIA Portal（博途）平台1500PLC联动仿真来进行举例。
二、通信说明

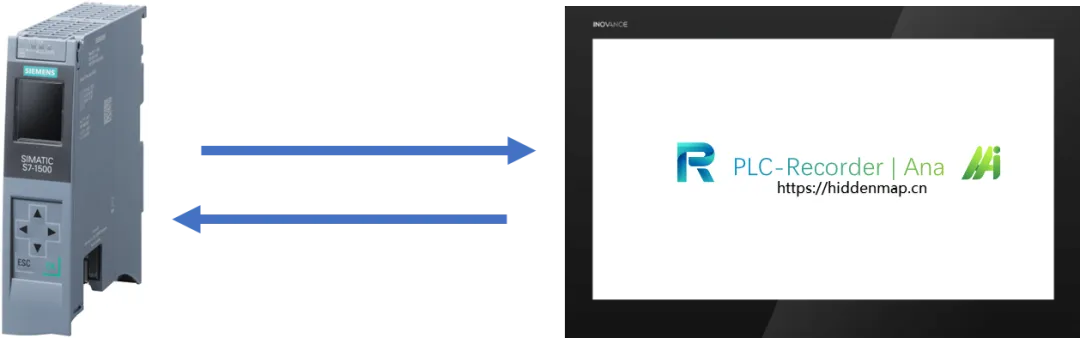

1.西门子S7-1500系列PLC与汇川IT9156E触摸屏无实物仿真通信

三、准备工作
1.硬件（不需要实物PLC）
1）西门子 CPU 1511-1 PN
2）汇川 IT9156E
2.软件

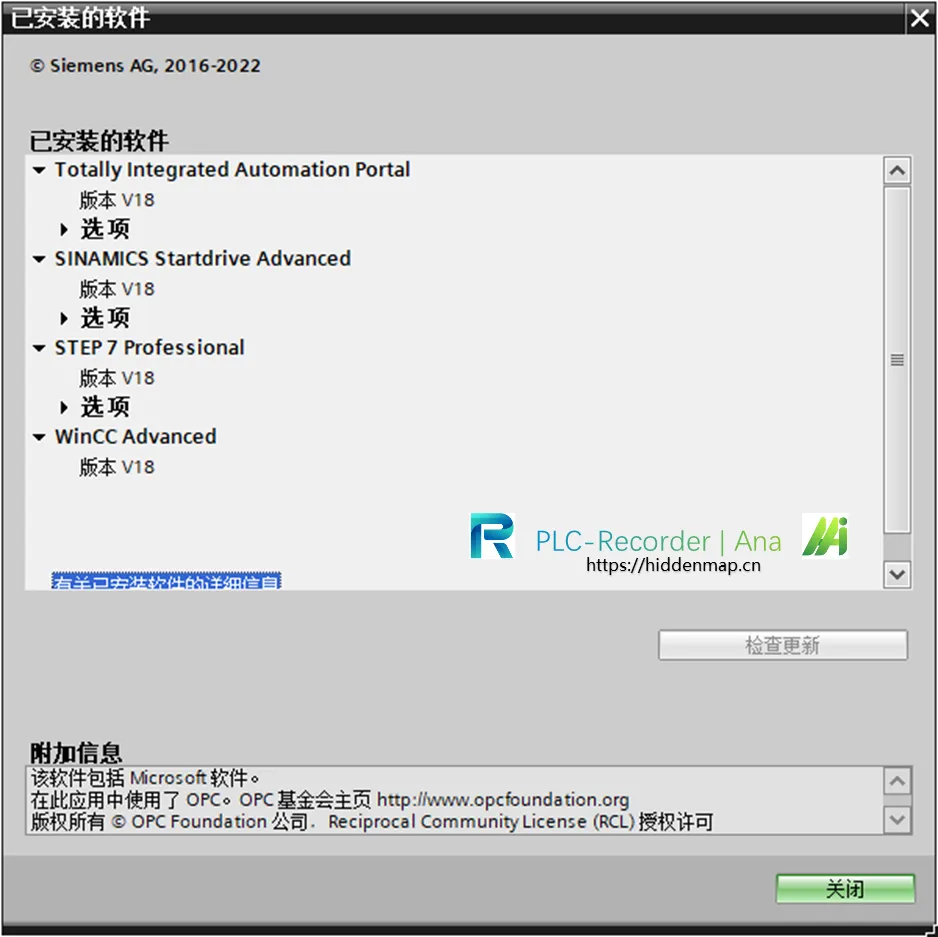

1）西门子 TIA Portal V18

2）西门子 S7-PLCSIM Advanced V5.0

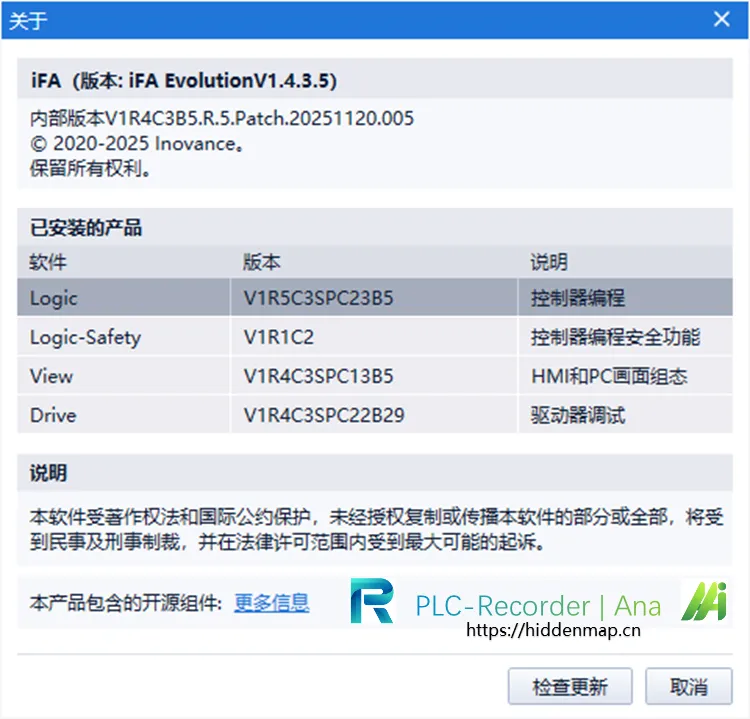

3）iFA EvolutionV1.4.3.5

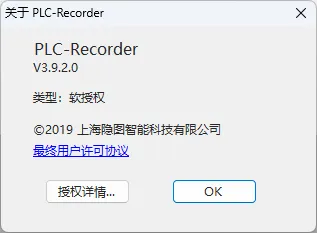

4）PLC-Recorder V3.9.2

四、S7-1500 PLC配置
1.配置S7-PLCSIM Advanced

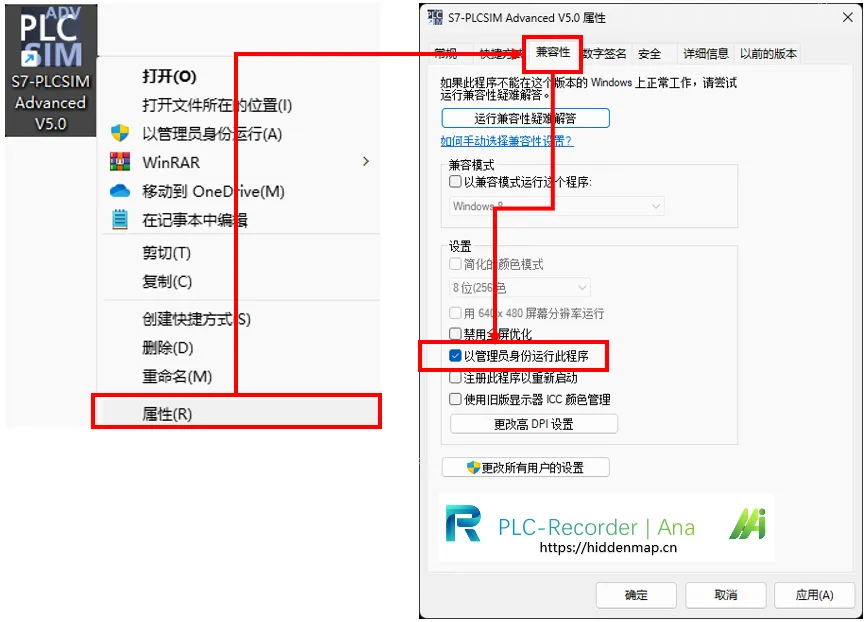

1）为管理员权限运行

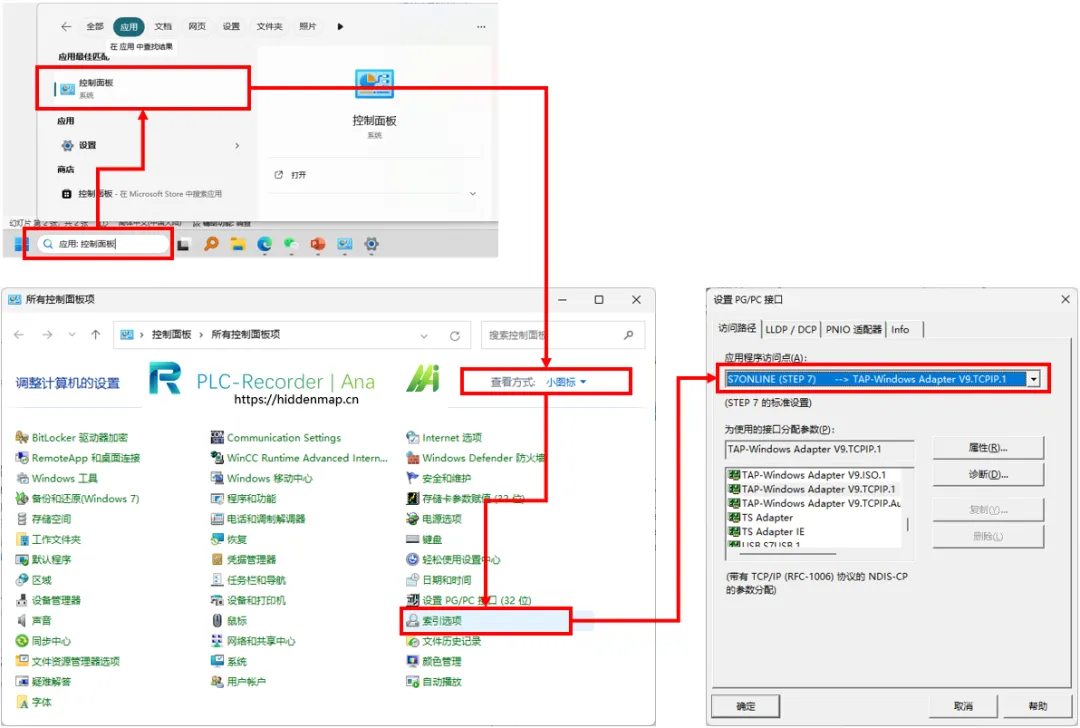

2）设置 PG/PC接口

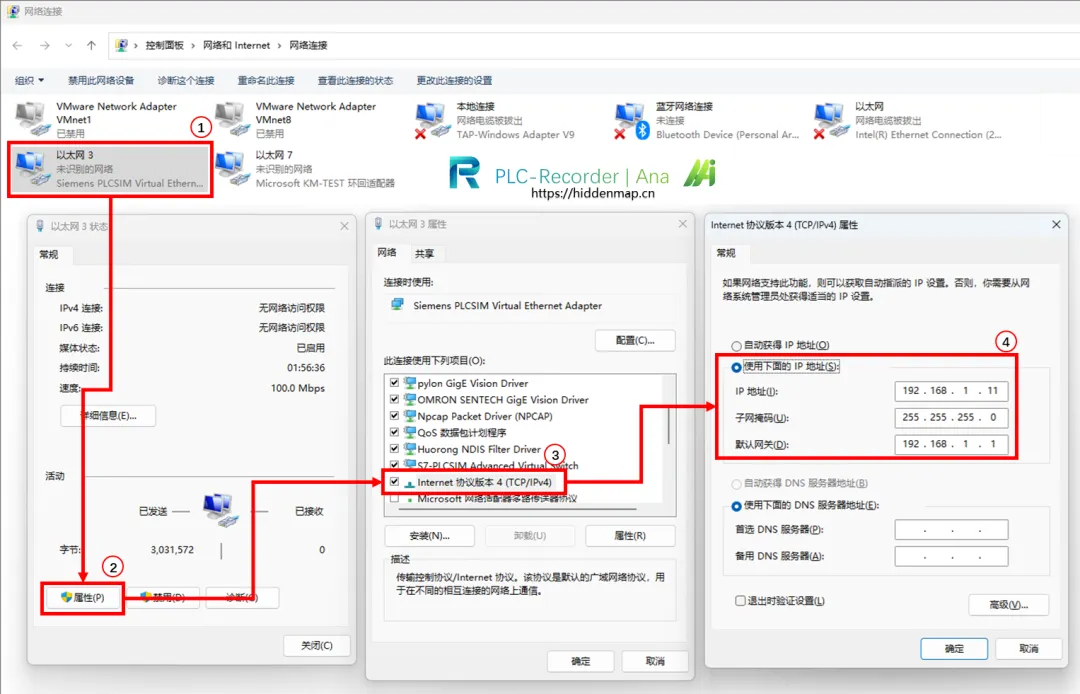

3）配置Siemens PLCSIM Virtual Ethernet Adapter网卡IP地址

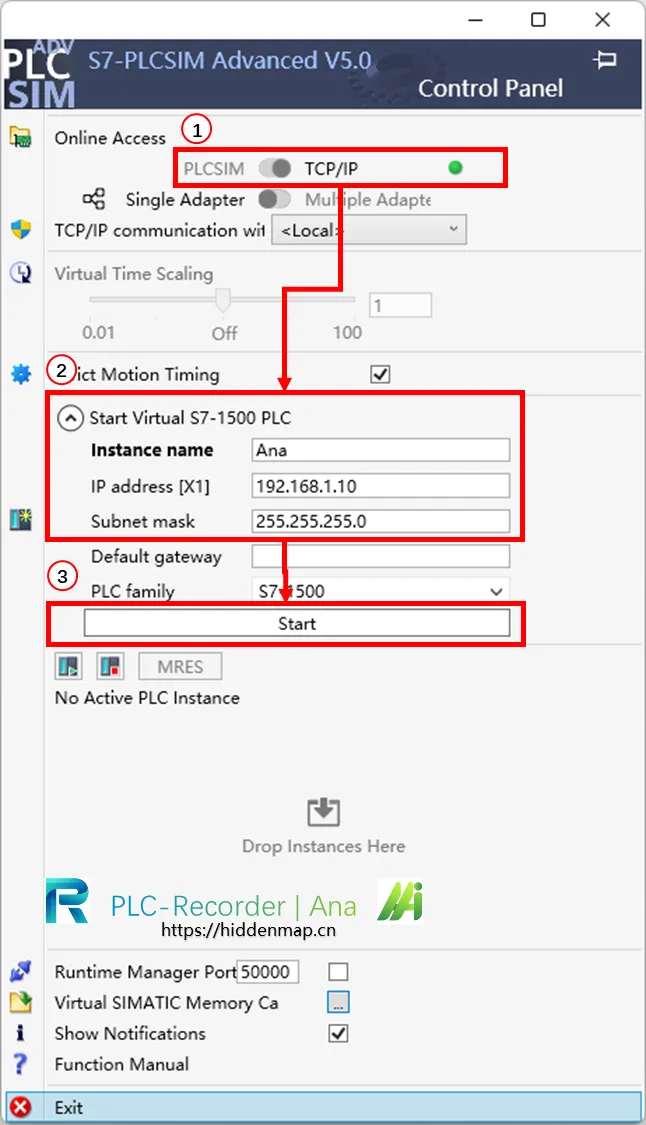

2.配置与启动 S7-PLCSIM Advanced

3.新建项目并配置

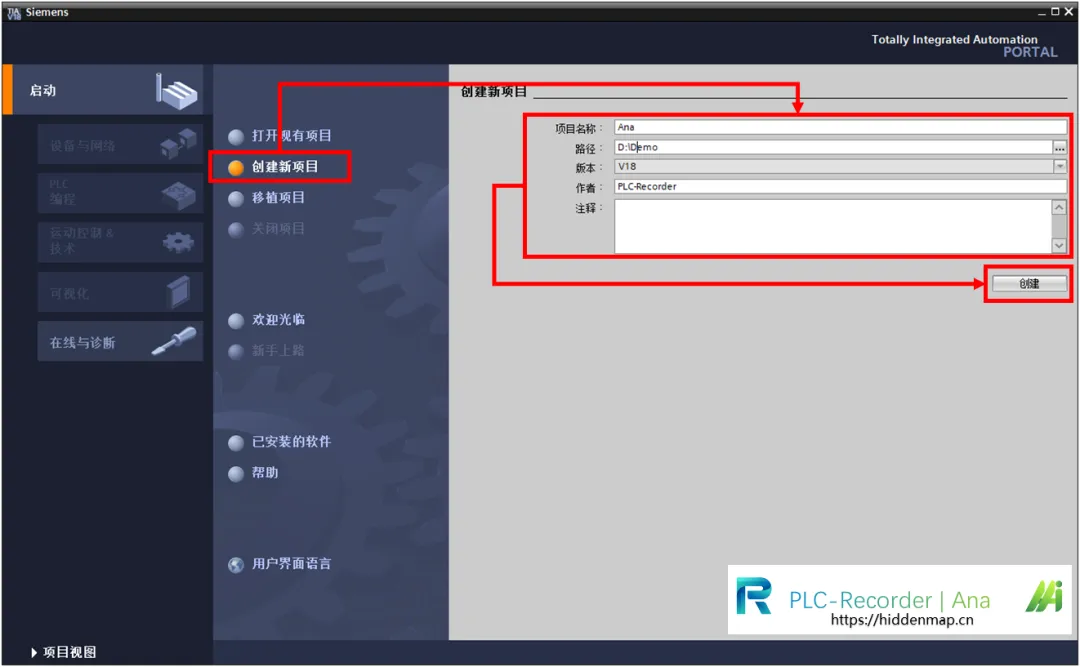

1）创建新项目 -> 项目名称/路径 -> 创建

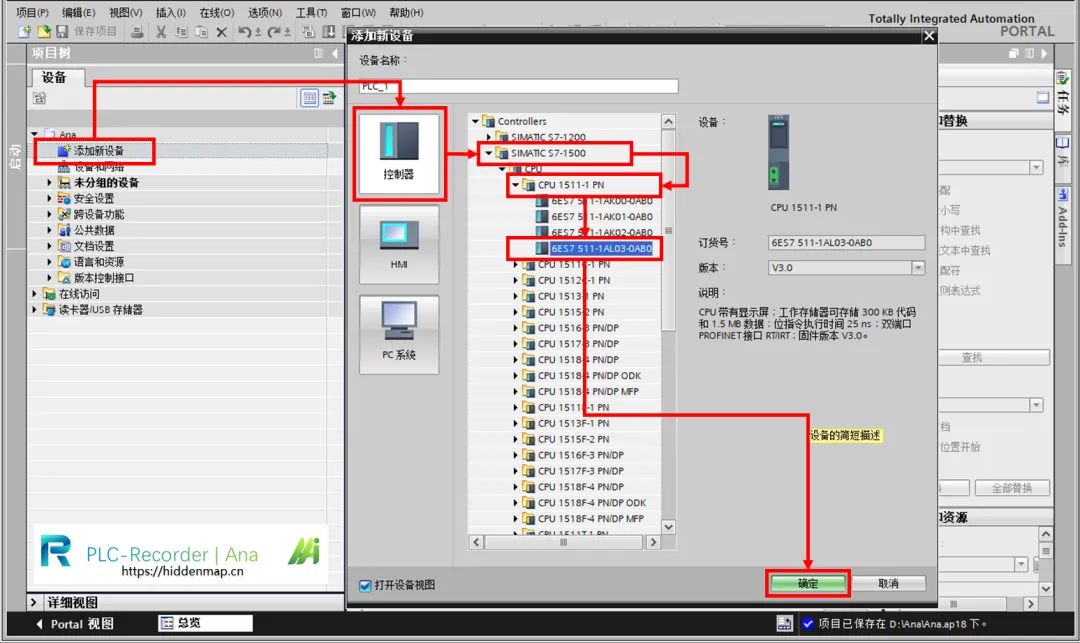

2）添加新设备 1500PLC-> 控制器 -> SIMATIC S7-1500 -> CPU 1511-1 PN -> 6ES7 511-1AL03-0AB0 V3.0

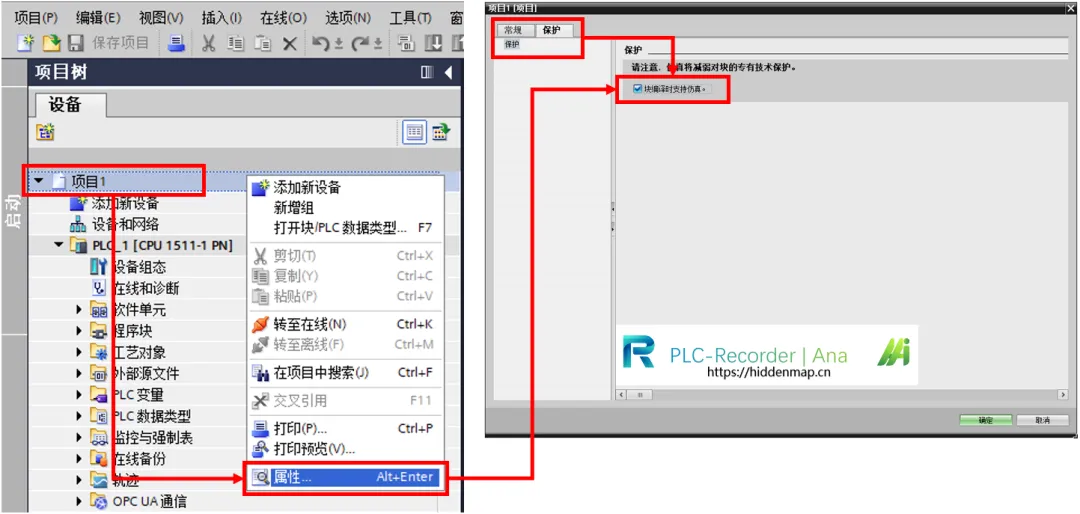

3）TIA Portal 项目设置

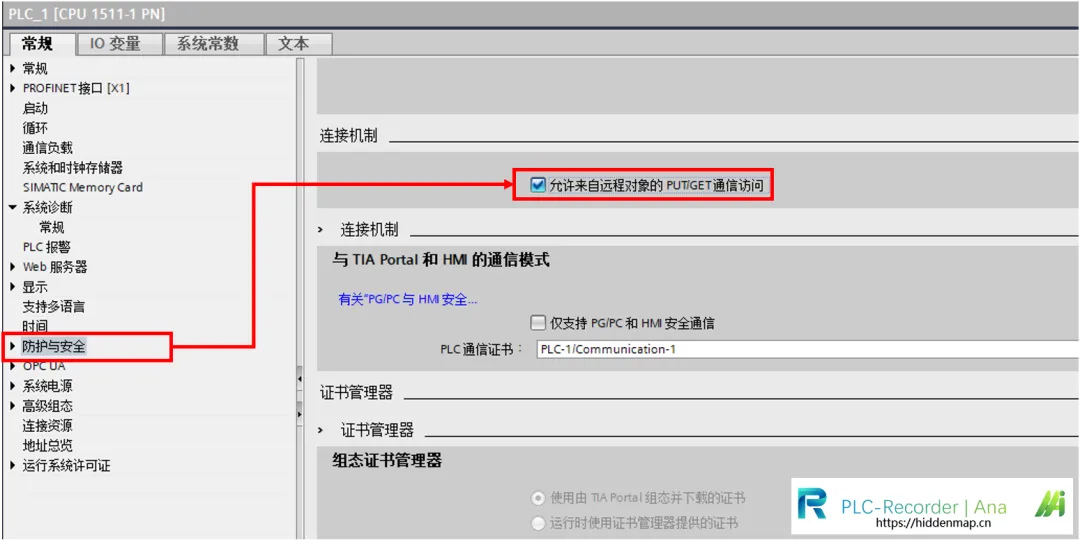

4）开启 PUT/GET 通信访问

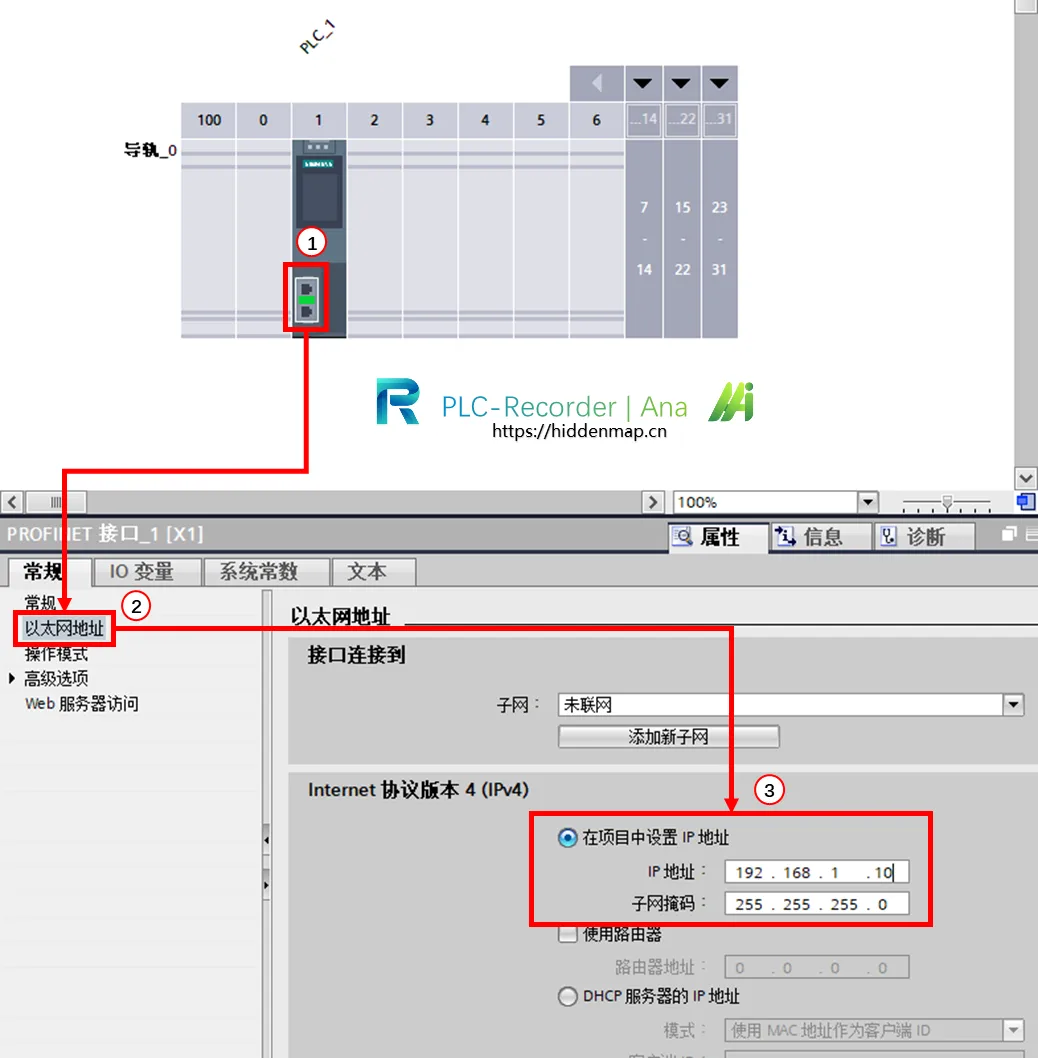

5）配置IP地址

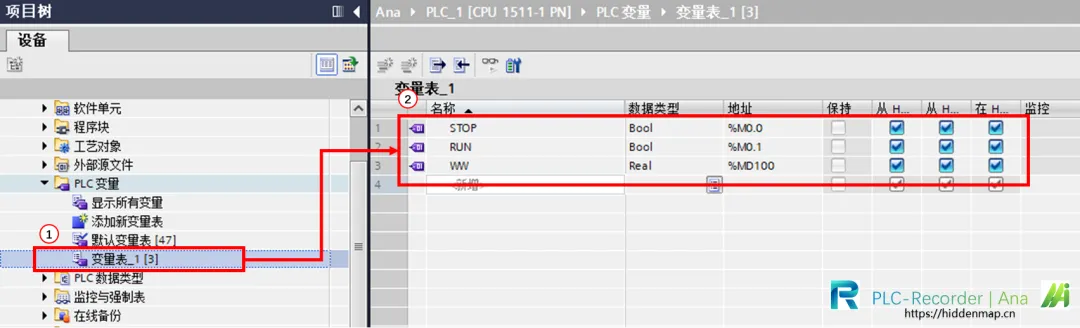

4.添加交互变量

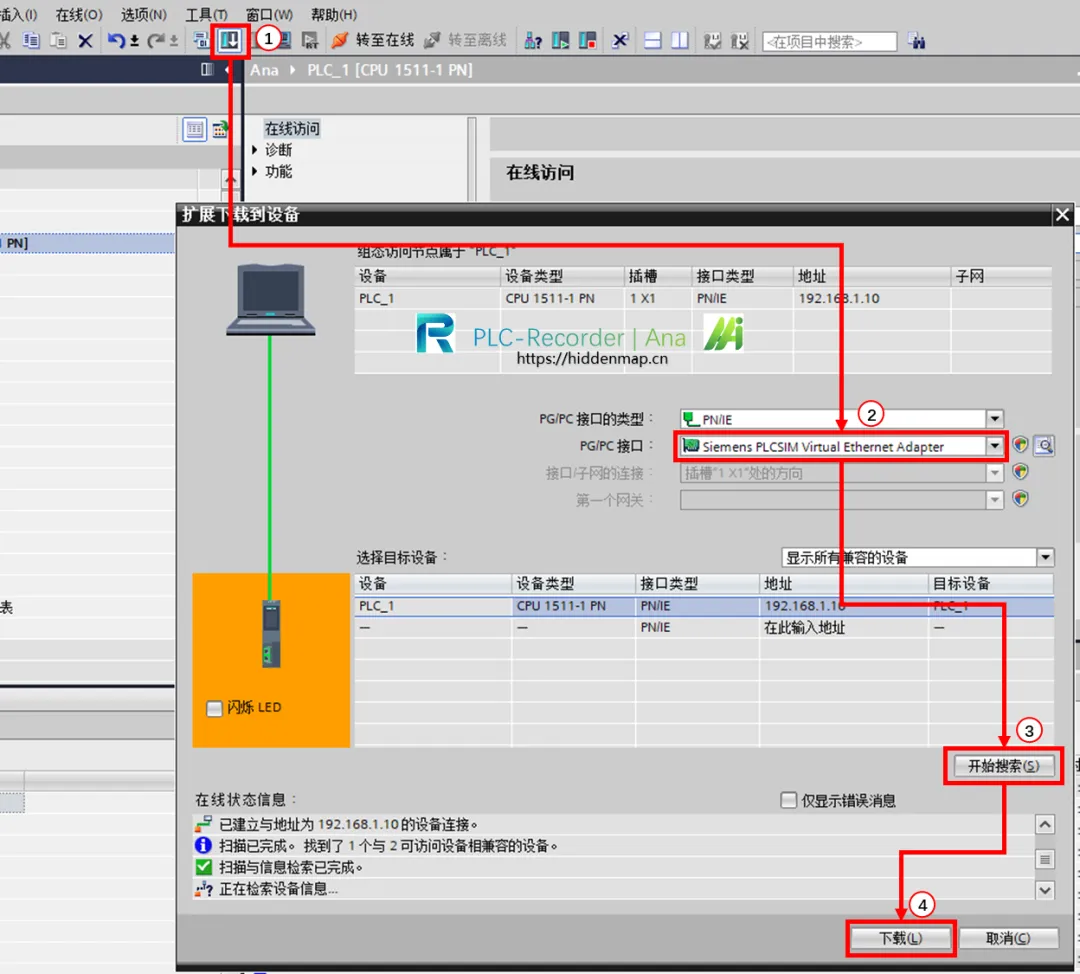

5.下载程序

五、iFA Evolution平台配置
1.新建项目

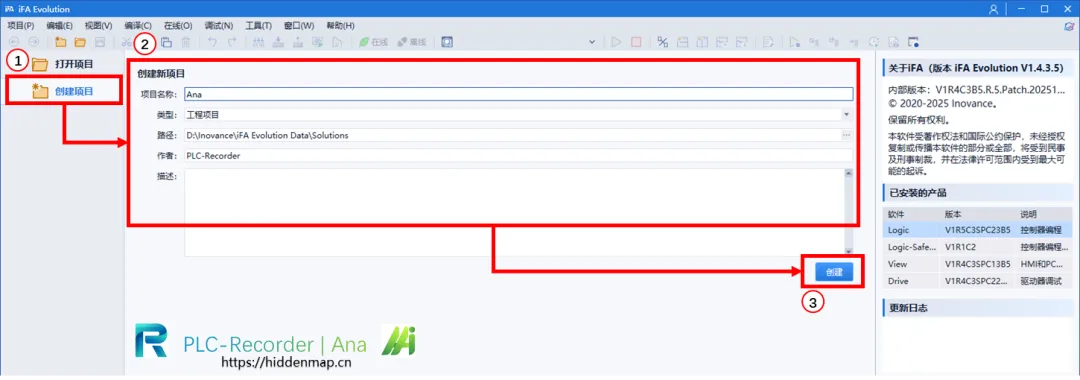

创建项目 -> 创建新项目（填写参数） -> 创建

2.添加HMI
添加设备 -> HMI -> IT9156E -> 参数 -> 确定

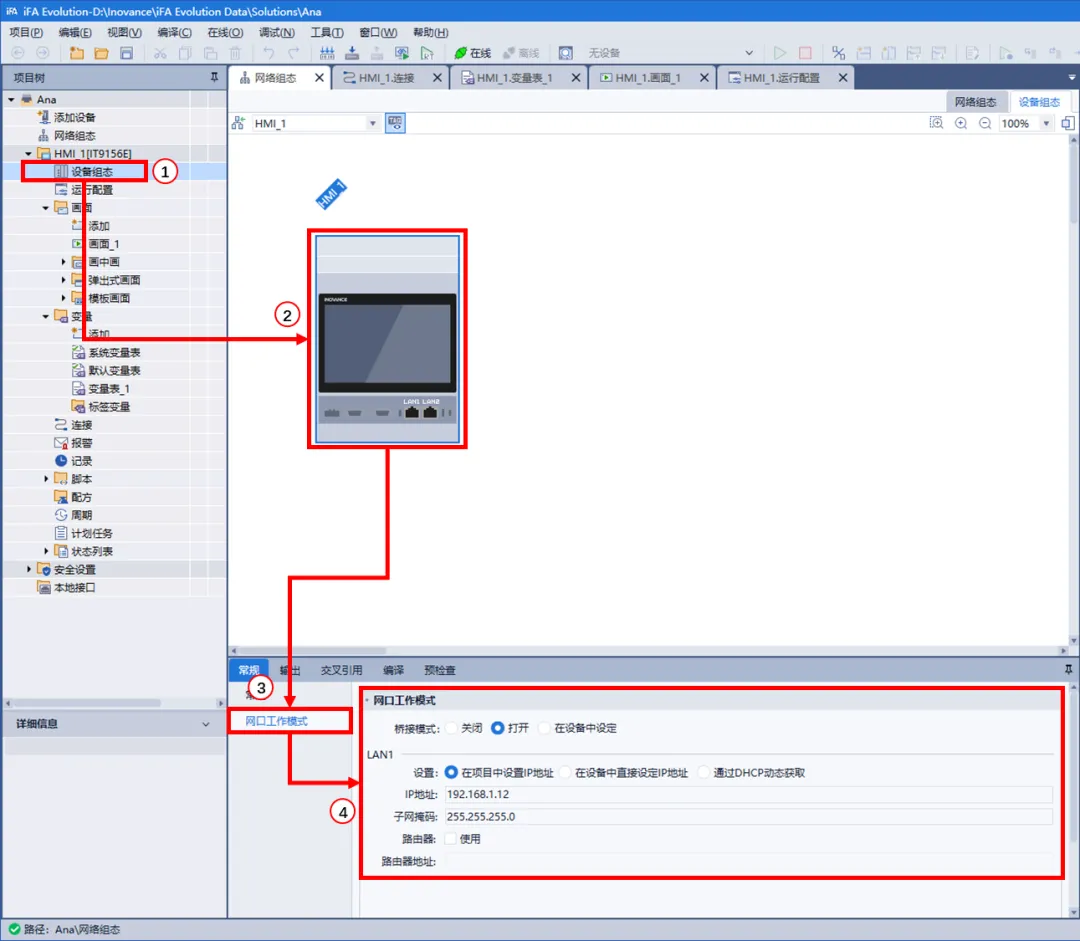

3.设置HMI参数
设备组态（双击） -> HMI -> 网口工作模式 -> 参数

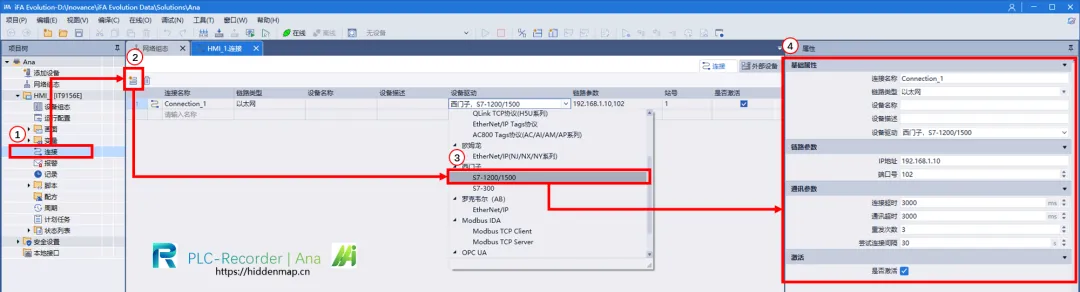

4.添加连接驱动
连接 -> 新建连接 -> S7-1200/1500 -> 网络参数

5.添加连接变量（PLC地址）
添加 -> 变量表_1 -> 新建变量 -> 填写变量 -> 填写变量地址

6.添加画面与元件

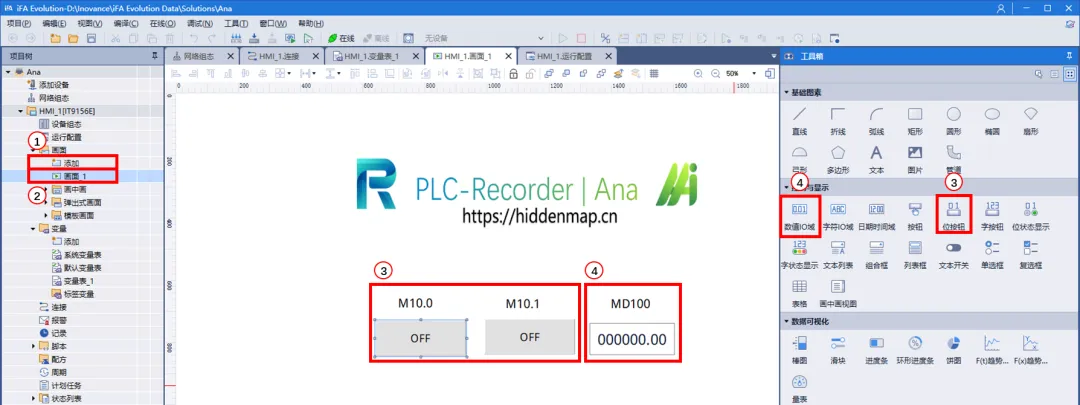

添加 -> 画面_1 -> 插入元件

7.分配元件连接变量（PLC地址）

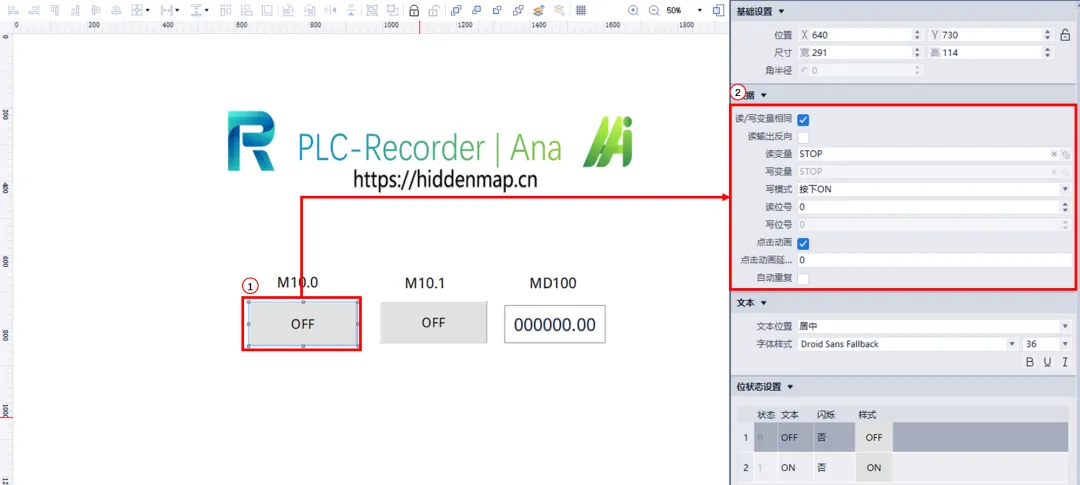

元件 -> 分配连接变量

8.运行HMI

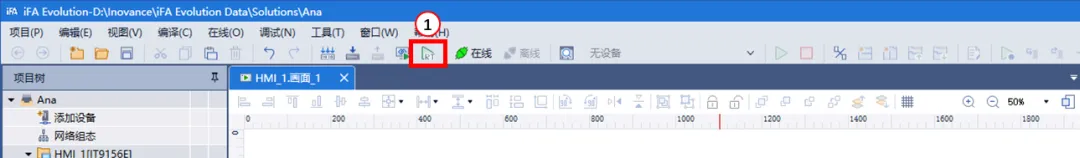

在PC上启动运行系统

六、通信状态确认

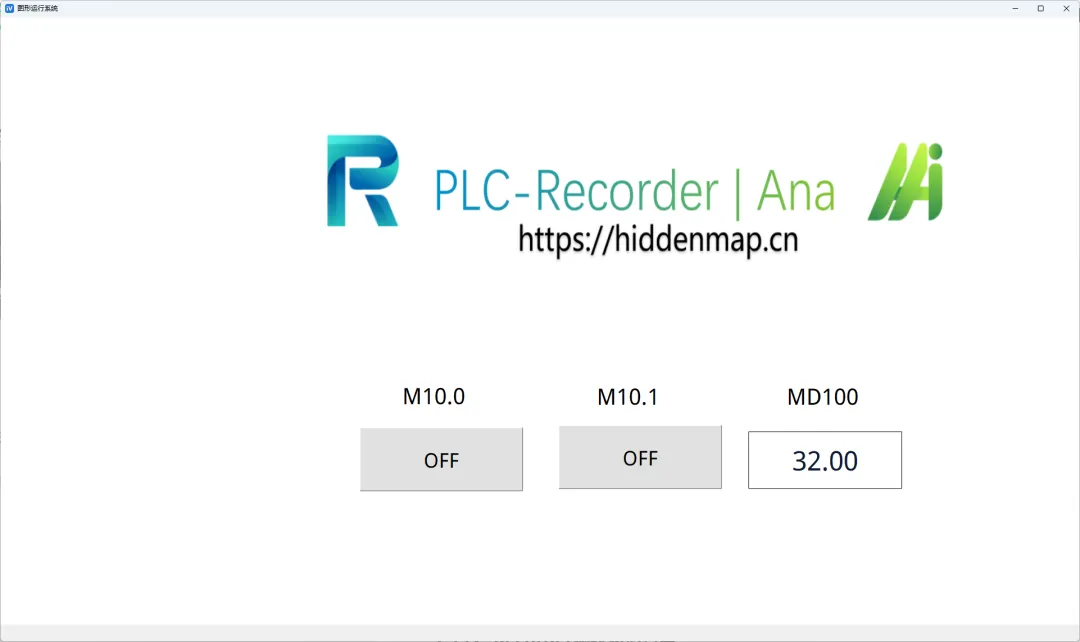

1.汇川HMI端状态值查看

2.PLC-Recorder端状态值查看

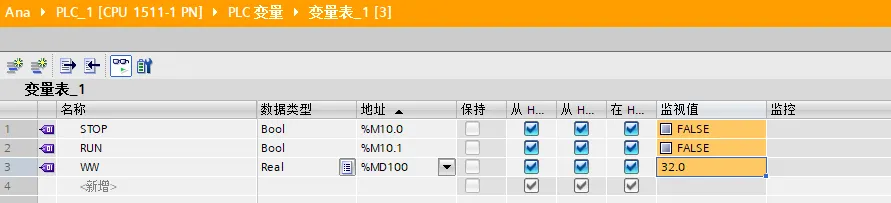

3.TIA Portal端状态值查看
