xilinx平台的自制ipcore步骤

使用软件：vivado 2018.3

1、使用代码建立工程，并编译，编译通过后，开始ipcore的制作。

转载请说明出处：https://blog.csdn.net/weixin_36590806/article/details/111565470。

欢迎您转载！

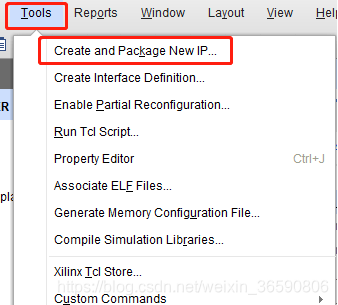

2、选择“tool-->Create and Package New IP…”组件。

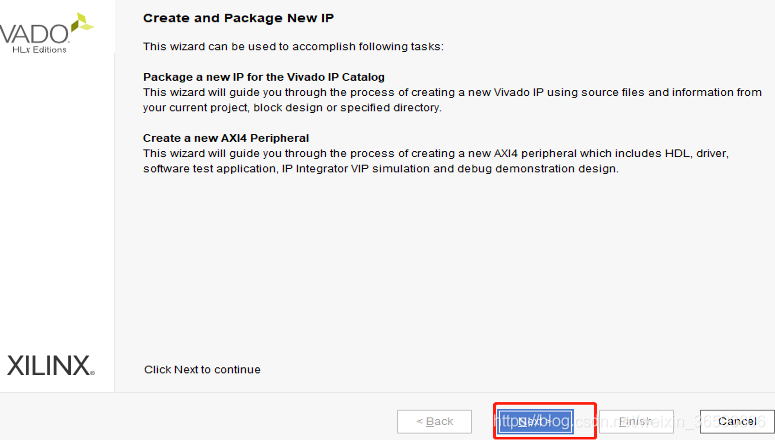

3、进入ipcore制作的界面

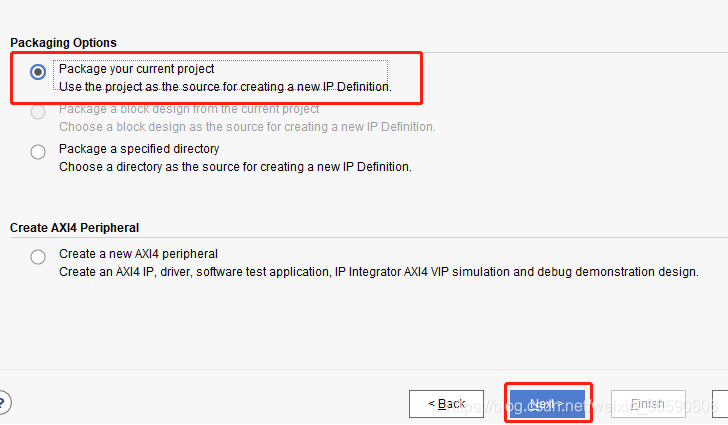

4、选择使用本工程制作ipcore

5、选择制作路劲和文件

6、点击完成之后，会自动打开本界面，如果没有打开，也可以点击“Package IP”的组件打开本界面，“Identification”界面是一些ipcore的信息。

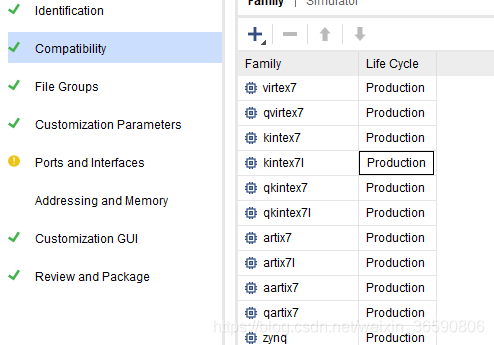

7、“Compatibility”界面是该ipcore适用于的元器件。

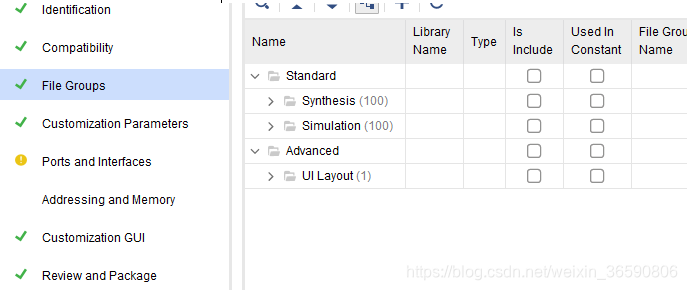

8、“File Groups”是一些文件的信息

9、“Customization Parameters”是ipcore的parameter的默认设置。

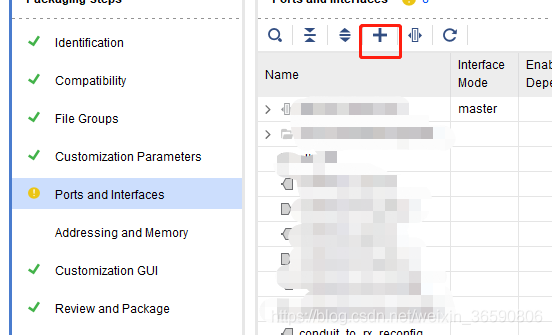

10、ipcore的接口信息，这里我们需要添加apb总线的接口，所以点击加号添加apb总线接口

11、选择总线接口，总线名称，ipcore是主站还是从站。

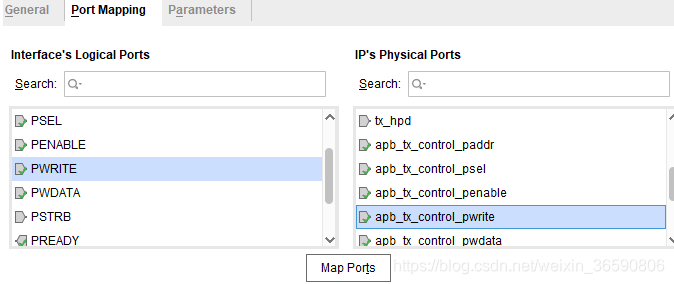

12、选择总线对应的接口，这里是一一对应的。点击”map ports“就能连接

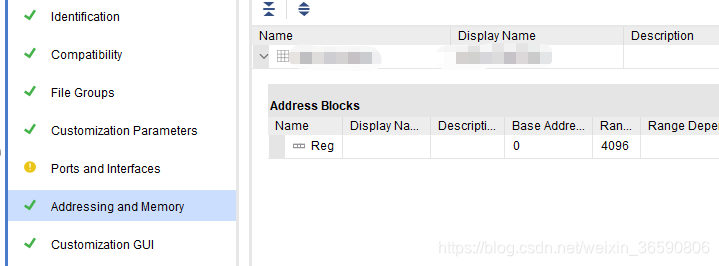

13、“Addressing and memory”界面，选择总线的地址大小

14、“Custonization GUI”界面，这个界面主要是显示ipcore制作成功之后，显示的画面

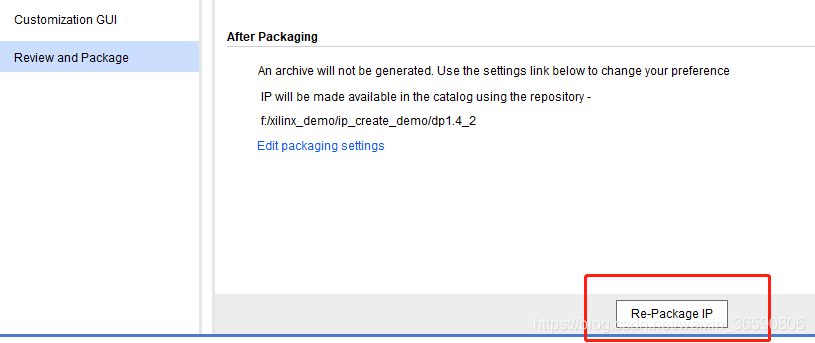

15、“Review and Package”界面，生成IPcore

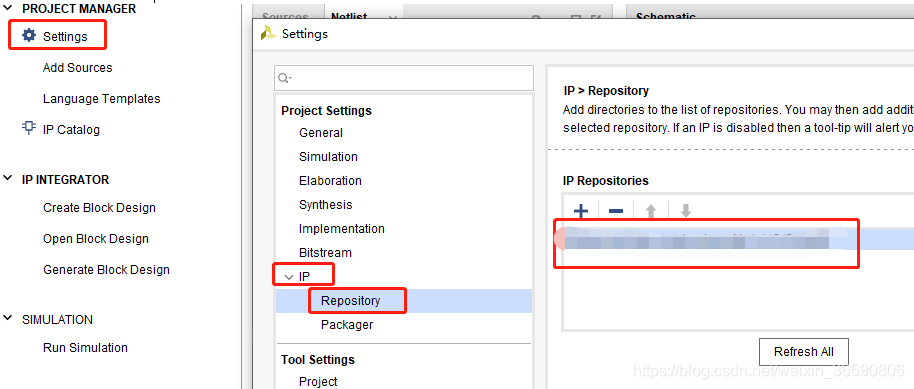

16、生成完之后，把ipcore添加进我们将要使用中的工程。



然后就可以正常使用的我们刚刚创建的ipcore了。
