深入理解系统调用

一、实验要求：

　　

• 本人学号后两位为17，则寻找系统调用号为17的系统调用

• 通过汇编指令触发该系统调用

• 通过gdb跟踪该系统调用的内核处理过程

• 重点阅读分析系统调用入口的保存现场、恢复现场和系统调用返回，以及重点关注系统调用过程中内核堆栈状态的变化

二、环境搭建：

　　2.1按照实验一中的步骤来进行初始环境搭建

　　　

sudo apt install build-essential
sudo apt install qemu
sudo apt install libncurses5-dev bison flex libssl-dev libelf-dev
sudo apt install axel
axel -n 20 https://mirrors.edge.kernel.org/pub/linux/kernel/v5.x/linux-5.4.34.tar.xz
xz -d linux-5.4.34.tar.xz
tar -xvf linux-5.4.34.tar cd linux-5.4.34







　　　2.2配置内核选项

 make defconfig
 make menuconfig

　　进入 Kernel hacking的Compile-time checks and compiler options：



　　进入Processor type and features：



　　2.3编译内核：

make -j$(nproc)
qemu-system-x86_64 -kernel arch/x86/boot/bzImage

　　由于没有⽂件系统最终会kernel panic，这属于正常现象。

　　2.4利用busybox制作根文件系统

　　下载并制作根文件系统

axel -n 20 https://busybox.net/downloads/busybox-1.31.1.tar.bz2
tar -jxvf busybox-1.31.1.tar.bz2
cd busybox-1.31.1
make menuconfig
make -j$(nproc) && make install

　　在配置选项时进入Settings，选择Build static binary (no shared libs)

　　制作内存根文件系统镜像：



mkdir rootfs
cd rootfs
cp ../busybox-1.31.1/_install/* ./ -rf
mkdir dev proc sys home
sudo cp -a /dev/{null,console,tty,tty1,tty2,tty3,tty4} dev/

　　编写init脚本，并修改权限：

vi init

#!/bin/sh
mount -t proc none /proc mount -t sysfs none /sys
echo "Wellcome WangbaOS!"
cd home
/bin/sh

chmod +x init

#打包成内存根⽂件系统镜像
find . -print0 | cpio --null -ov --format=newc | gzip -9 > ../ rootfs.cpio.gz
#测试挂载根⽂件系统，看内核启动完成后是否执⾏init脚本
qemu-system-x86_64 -kernel linux-5.4.34/arch/x86/boot/bzImage -initrd rootfs.cpio.gz



三、汇编指令触发该系统调用

因为学号后两位是82，在/home/zd/linux-5.4.34/arch/x86/entry/syscalls目录下查阅syscall_64.tbl文件，82号系统调用为__x64_sys_gettimeofday，对应的函数是gettimeofday。

在网上查询关于gettimeofday函数的使用方法，编写测试函数，使用汇编指令触发该系统调用。

（1）在C语言中可以使用函数gettimeofday()函数来得到时间。它的精度可以达到微秒

（2）函数原型

　　#include<sys/time.h>

　　int gettimeofday(struct  timeval*tv,struct  timezone *tz )

（3）返回值：gettimeofday()会把目前的时间用tv 结构体返回，当地时区的信息则放到tz所指的结构中。

C代码调用

#include<stdio.h>
#include<sys/time.h>
int main()
{
    struct timeval tv;
    struct timezone tz;
    gettimeofday(&tv,&tz);
    printf("tv_sec:%ld\n",tv.tv_sec);
    printf("tv_usec:%ld\n",tv.tv_usec);
    printf("tz_minuteswest:%d\n",tz.tz_minuteswest);
    printf("tz_dsttime:%d\n",tz.tz_dsttime);
    return 0;
}

内嵌汇编调用

#include<stdio.h>
#include<sys/time.h>
int main()
{
    struct timeval tv;
    struct timezone tz;
    int flag;
    asm volatile(
        "movl %1, %%edi\n\t"
        "movl %2, %%esi\n\t"
        "movl $0x4E, %%eax\n\t"
        "syscall\n\t"
        "movl %%eax, %0\n\t"
        :"=m"(flag)
        :"b"(&tv),"c"(&tz)
    );
    printf("tv_sec:%ld\n",tv.tv_sec);
    printf("tv_usec:%ld\n",tv.tv_usec);
    printf("tz_minuteswest:%d\n",tz.tz_minuteswest);
    printf("tz_dsttime:%d\n",tz.tz_dsttime);
    return 0;
}

运行结果如下





四、使用gdb跟踪该系统调用的内核处理过程

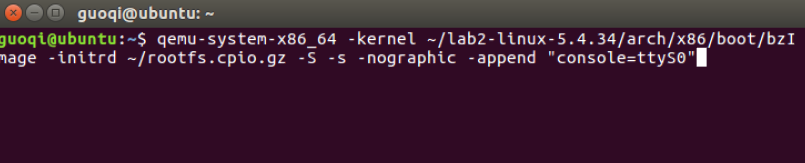

1、启动qemu：

1 qemu-system-x86_64 -kernel ~/lab2-linux-5.4.34/arch/x86/boot/bzImage -initrd ~/rootfs.cpio.gz -S -s -nographic -append "console=ttyS0"

此时终端界面会停止

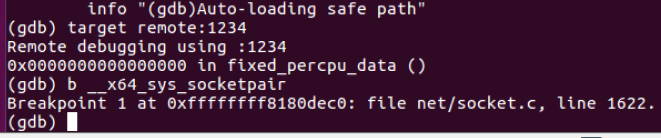

 2开启一个新的终端，设置断点

1 cd lab2-linux-5.4.34
2 gdb vmlinux
3 target remote:1234
4 b __x64_sys_socketpair
5 c

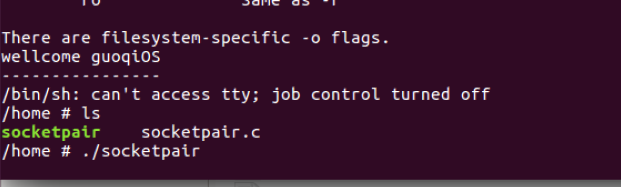

 在之前停止的终端下执行socketpair

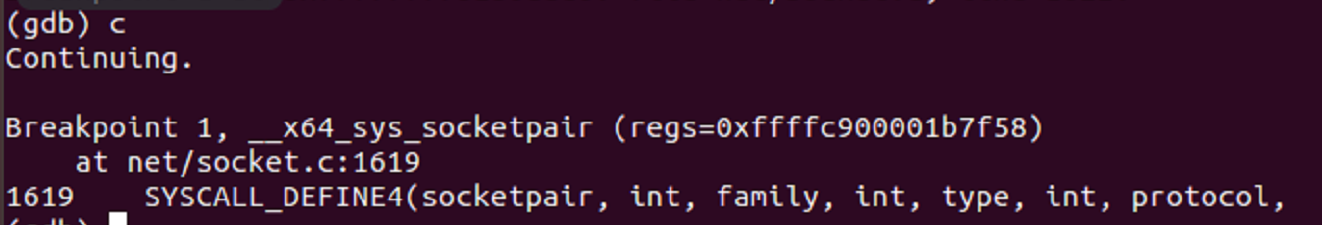

在设置的断点处停下

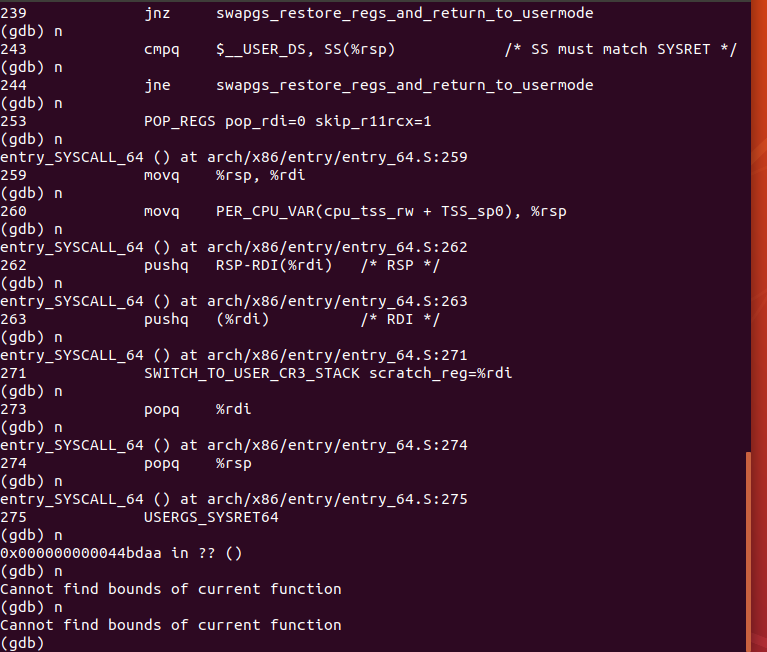

接下来进行单步调试：可以看到有系统调用entry_SYSCALL_64()





五、总结

从这次实验中，学习了通过汇编指令来触发系统调用，并用gdb调试跟踪了整个系统调用的过程，让我对linux内核的系统调用过程有了深刻而且系统的理解。下面是对整个过程的总结。

从系统调用的整个过程来看，主要有以下几个阶段：

（1）用户态程序，发生syscall，触发系统调用；

（2）进入内核态，完成内核初始化后，调用entry_SYSCALL_64 ()

（3）完成现场的保存，将关键寄存器压栈，并从CPU内部的MSR寄存器来查找系统调⽤处理⼊⼝，更改CPU的指令指针（eip/rip）到系统调⽤处理⼊⼝ ，调用do_syscall_64()

（4）do_syscall_64()函数中得到系统调用号，调用相关的函数gettimeofday()

（5）调用结束后，保存现场和恢复现场时的CPU寄存器也通过CPU内部的存储器快速保存和恢复

（6）系统调用返回，回到用户态程序
