写在前面

2021-8-2
eclipse搭建的模拟环境在今天，已经比不上vs+win32API或者vscode+sdl的环境好用了，推荐使用上述两种环境进行开发。详情见lvgl的github仓库

LVGL是一个开源的图形库，提供了创建嵌入式GUI所需的一切，具有易于使用的图形元素、漂亮的视觉效果和低内存占用。

lvgl官网

安装JRE(Java Runtime Environment)或JDK（Java SE Development Kit）

安装jdk或jre后配置环境变量，注意版本兼容问题！

安装MinGW

网上有很多安装MinGW的方法，笔者认为较为简单的方法如下：

下载codeblocks
并安装，其安装目录下自带MinGW环境

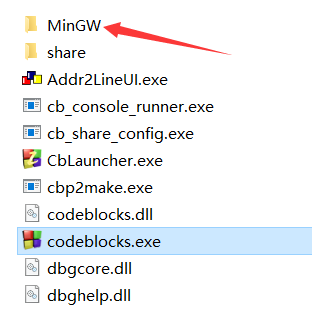

Codeblocks的MinGW目录如下：

题外话：

可以将MinGW\bin目录添加到系统环境变量中，这样就可以直接在控制台调用gcc等工具了

安装Eclipse CDT 即eclipse for c/c++

下载链接

https://mirrors.tuna.tsinghua.edu.cn/eclipse/technology/epp/downloads/release/2020-12/R/eclipse-cpp-2020-12-R-win32-x86_64.zip

解压

运行eclipse.exe

个人建议建议修改工作空间名称为

便于和其他版本eclipse区分

配置下eclipse常规设置，此处不再赘述

安装SDL2

① 安装SDL的开发库，打开https://www.libsdl.org/download-2.0.php下载SDL2-devel-2.0.5-mingw.tar.gz

② 解压文件

注意 64位MinGW进入x86_64-w64-mingw32目录

32位MinGW进入i686-w64-mingw32目录

③ 以64位MinGW为例

1）复制include目录下文件到系统MinGW的include目录下

例： SDL2-2.0.14\x86_64-w64-mingw32\include复制到

MinGW\x86_64-w64-mingw32\include

2）复制lib目录下文件到系统MinGW的lib目录下

操作方法同上

下载lv_sim_eclipse_sdl例程

git clone https://github.com/lvgl/lv_sim_eclipse_sdl.git

如果下载速度过慢，请转至gitee下载

目录结构

添加依赖文件

1. 将SDL2-2.0.14\x86_64-w64-mingw32\bin\SDL2.dll复制到Debug文件夹中
（注意变通）
2. 若lv_drivers lv_examples lvgl文件夹为空，请单独下载文件后放入对应文件夹中
链接：
git clone https://github.com/lvgl/lv_drivers.git
git clone https://github.com/lvgl/lv_examples.git
git clone https://github.com/lvgl/lvgl.git
下载完成后直接复制到lv_sim_eclipse_sdl目录下
注： lv_examples文件夹很大，如果下载慢，解决办法同上。

添加例程到Eclipse CDT

1. 运行eclipse cdt
2. 依次点击File -> Import -> General -> Existing Projects into Workspace -> Next -> Browse 选择例程目录，然后点击Finsh
3. 右键单击项目-> Properties -> C/C++ Build -> Settings -> 找到Libraries选项

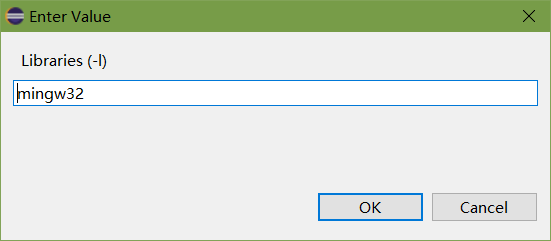

若上述界面缺少任何一项，请点击Add逐个添加，并保持上述顺序mingw32，SDL2main，SDL2

准备运行——编译执行

1. 请点击上方图片中的锤子图标进行编译
2. 编译过程难免会出现错误，请注意观察错误信息并寻找解决办法

（踩坑）编译完成后，点击绿色按钮运行里模拟器例程

运行出错，以下是错误信息

运行pc_simulator时出现了一个问题，找不到lv_simple_eclipse_sdl\Debug\lv_sim_eclipse_sdl

我们打开项目Debug文件夹，发现存在可执行程序，尝试运行

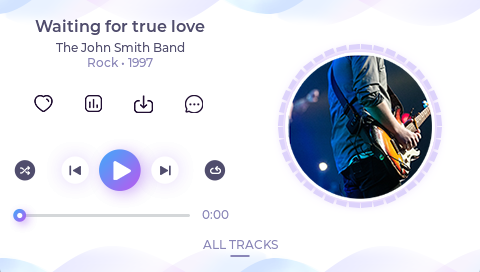

可以看到， 程序运行没有任何问题

笔者的解决办法如下：

1. 打开编辑pc_simulator.launch

2. 找到文件如下位置

3. 修改value属性值 "Debug/lv_sim_eclipse_sdl" 为 ”Debug/lv_sim_eclipse_sdl.exe“
4. 再次尝试运行，没有问题了

讲到这里

利用LVGL可以在嵌入式显示设备上开发出精美的图形界面，相信你一定会喜欢的
