侧信道攻击从理论到实践

开发板和采集软件来自OSR大学计划产品

侧信道分析库SCARED https://github.com/eshard/scared

软件需求：python jupyter lab Arduino IDE

设备需求：Pico3206D OSR-2560

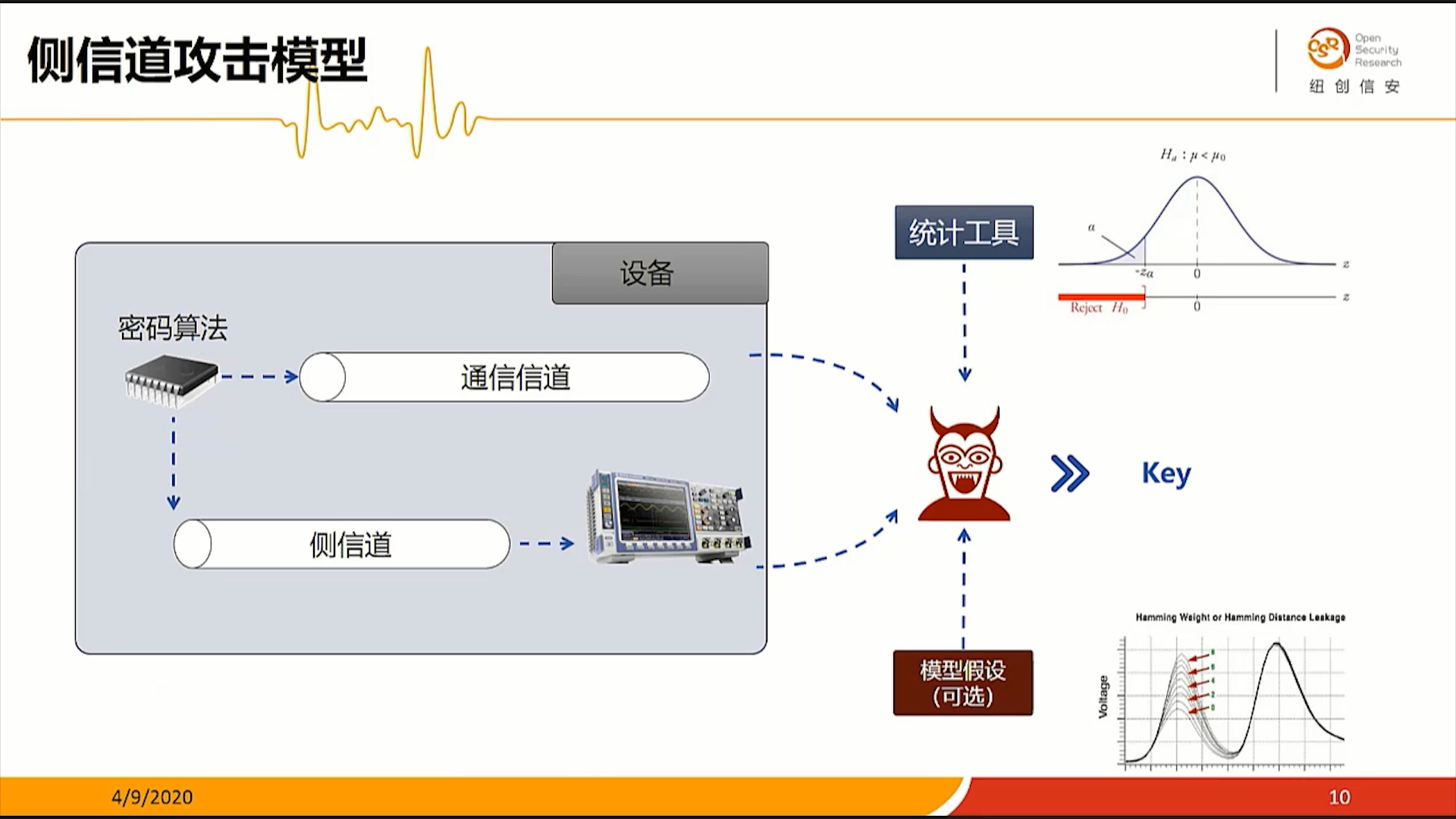

侧信道攻击模型

示波器工作原理

• 采样：示波器按照一定频率记录信号
• Nyquist定理：采样率最少为信号频率的2倍，实际使用时，采样率设置为信号频率的5-10倍
• 量化噪声：量化带来的噪声
• 触发：示波器记录信号的开始，如上升沿
• 存储深度：示波器记录的采样点的最大个数

示波器采集环境

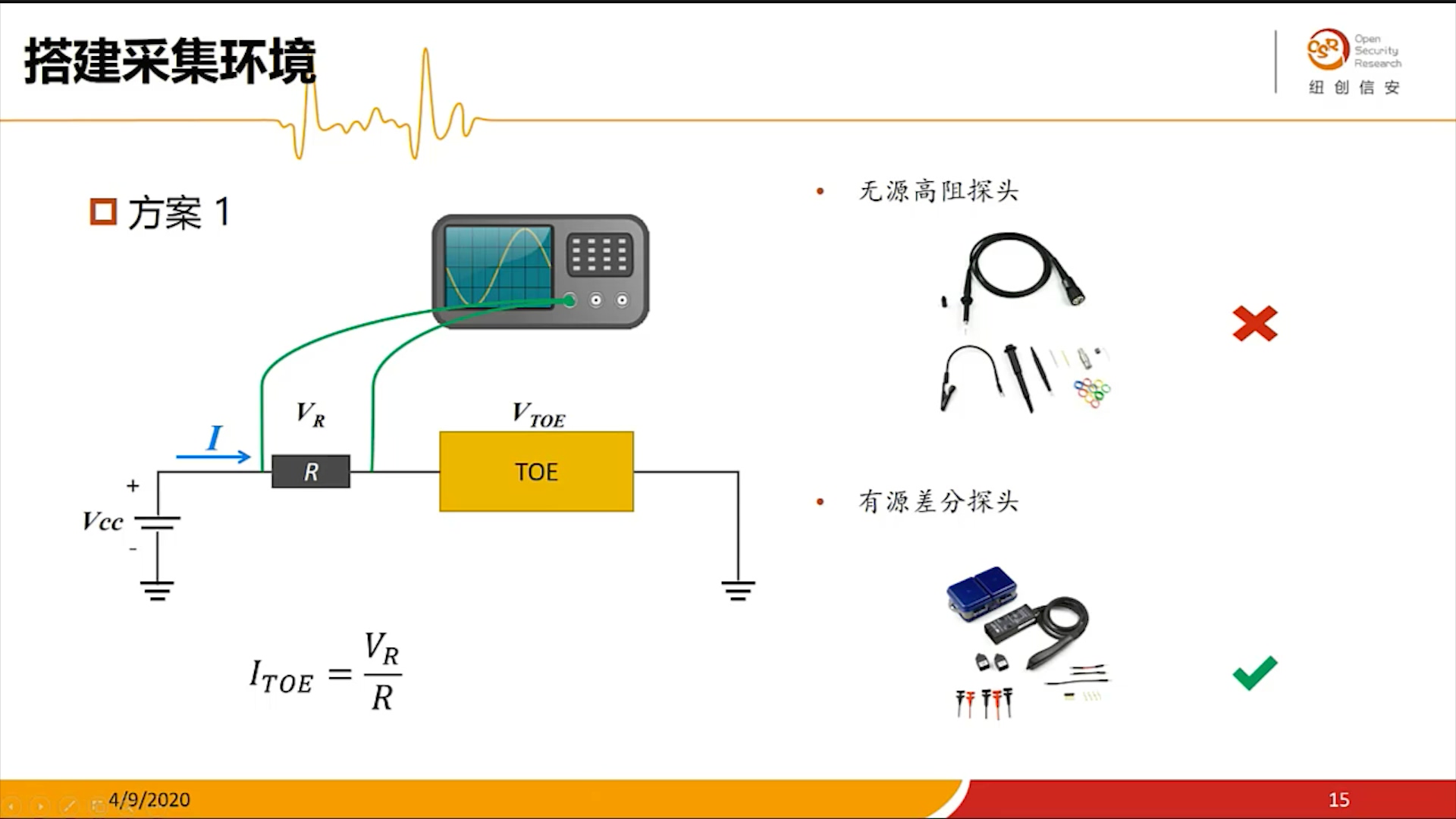

方案一

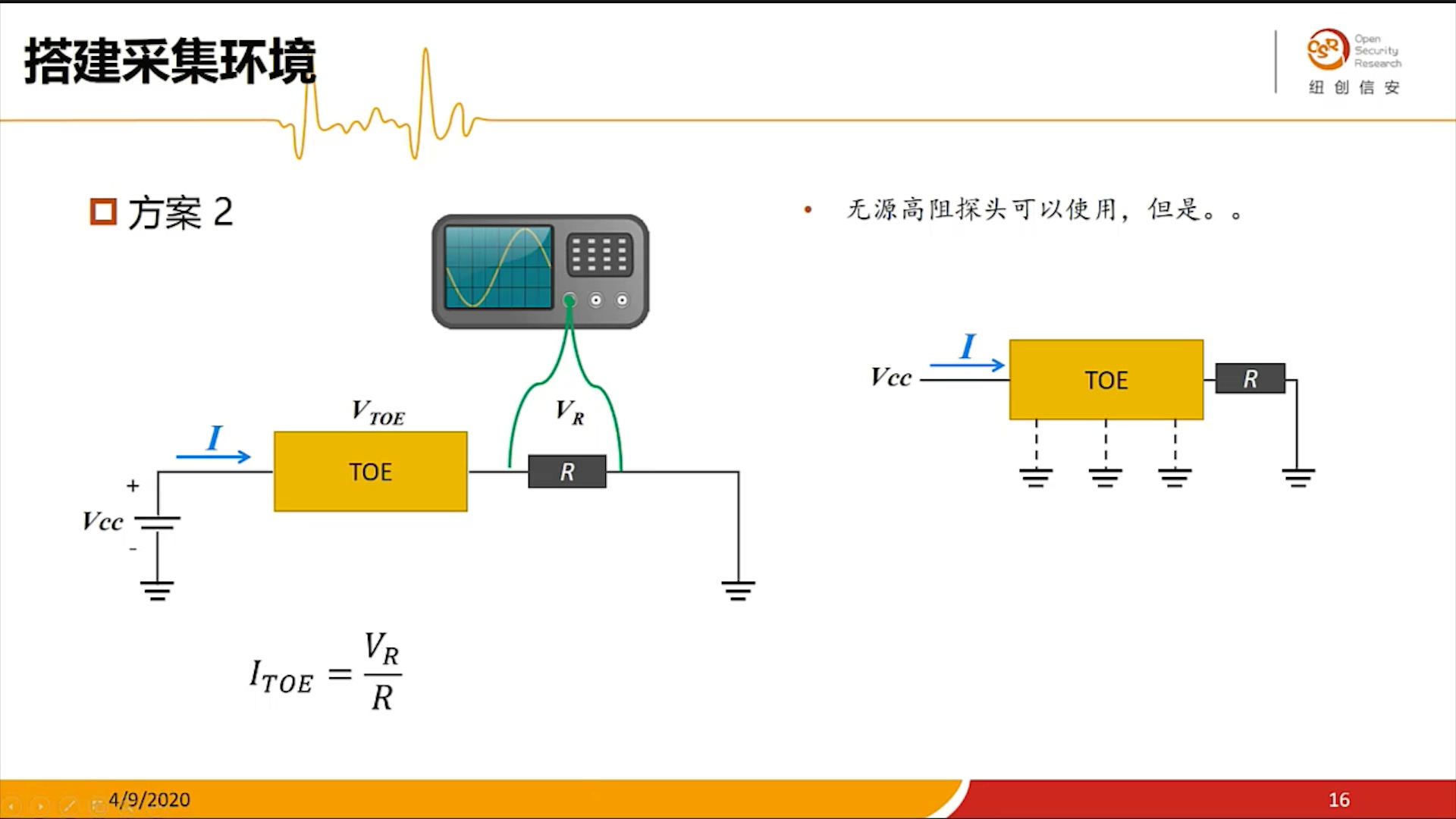

方案二

TOE存在多条地线，不能有效的反应真实功耗情况

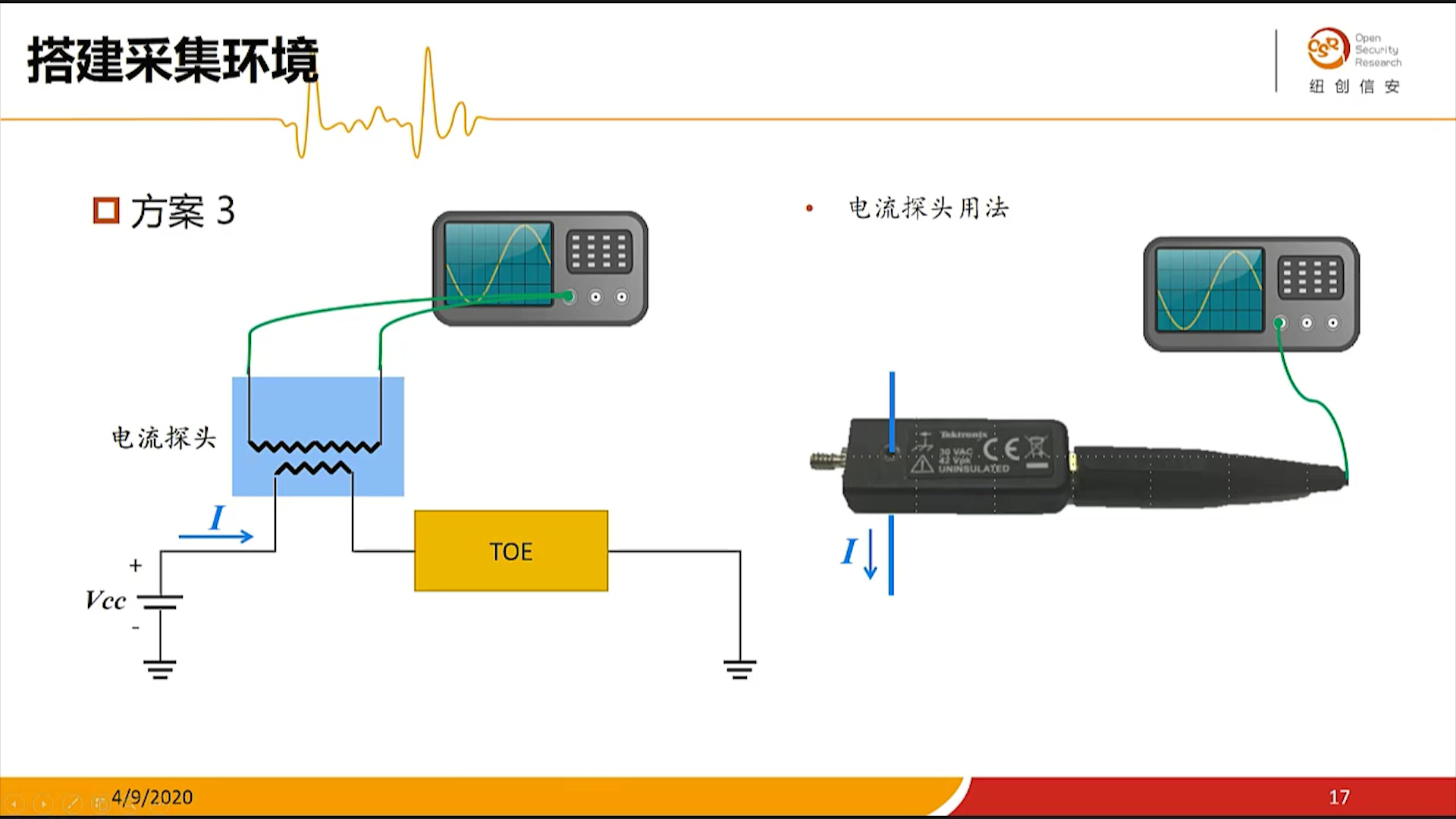

方案三

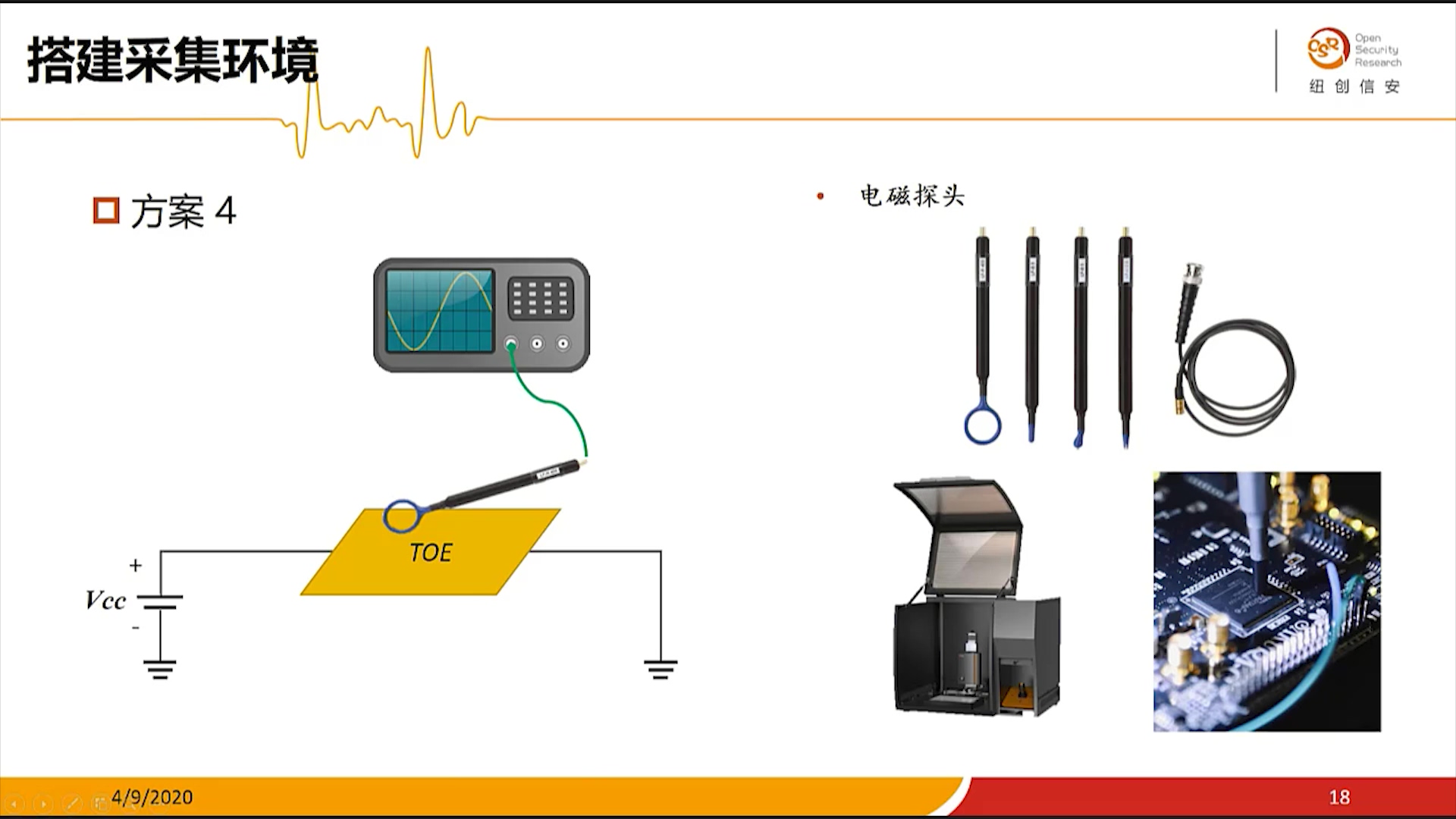

方案四

侧信道记录流程

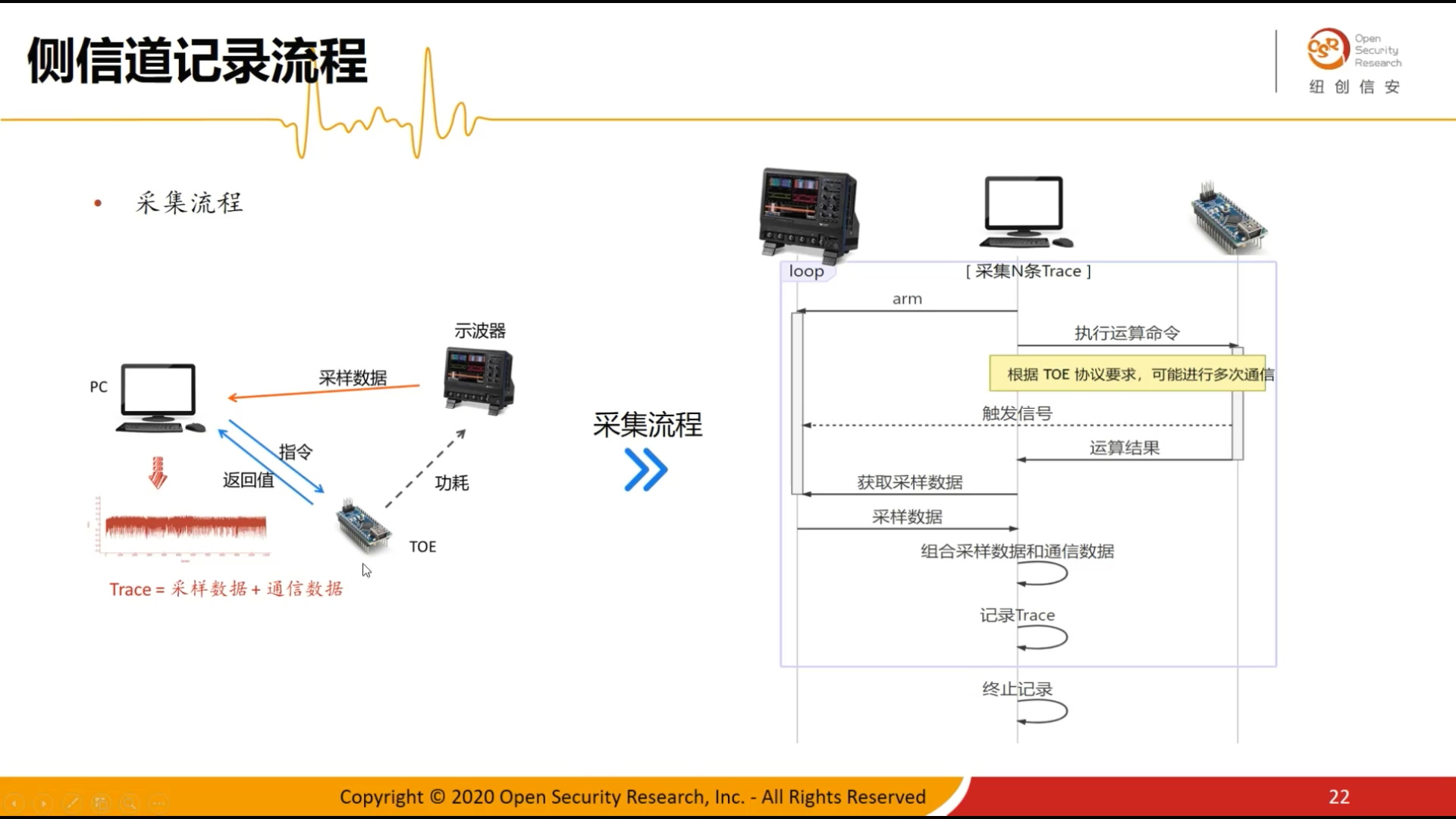

普通流程

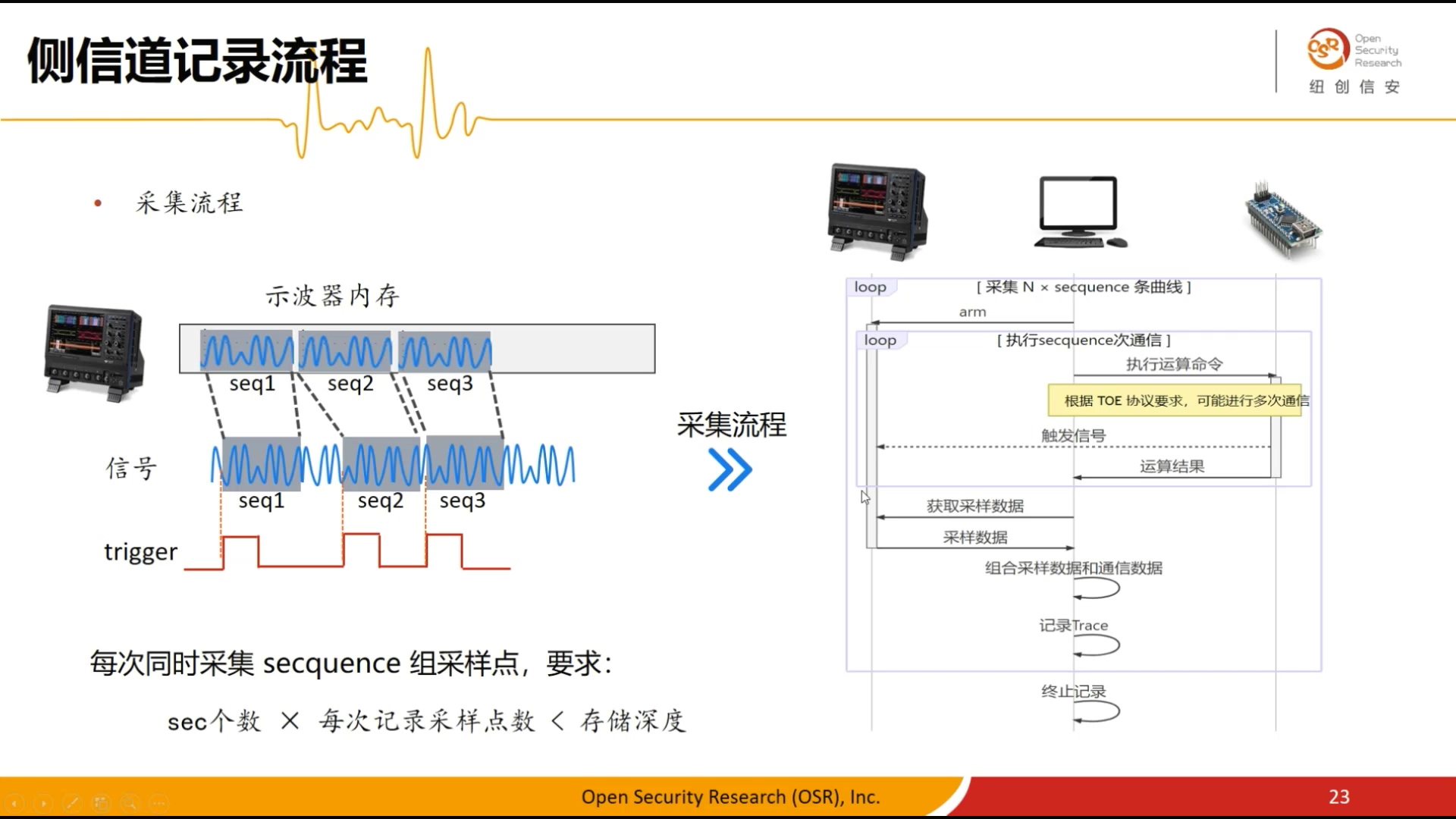

secquence模式

汉明重量模型

T = a*HW(x) + b + r

• HW：汉明重量
• x：写入值
• b：常数
• r：随机噪声
• 功耗泄露和寄存器写入数据的汉明重量线性相关
