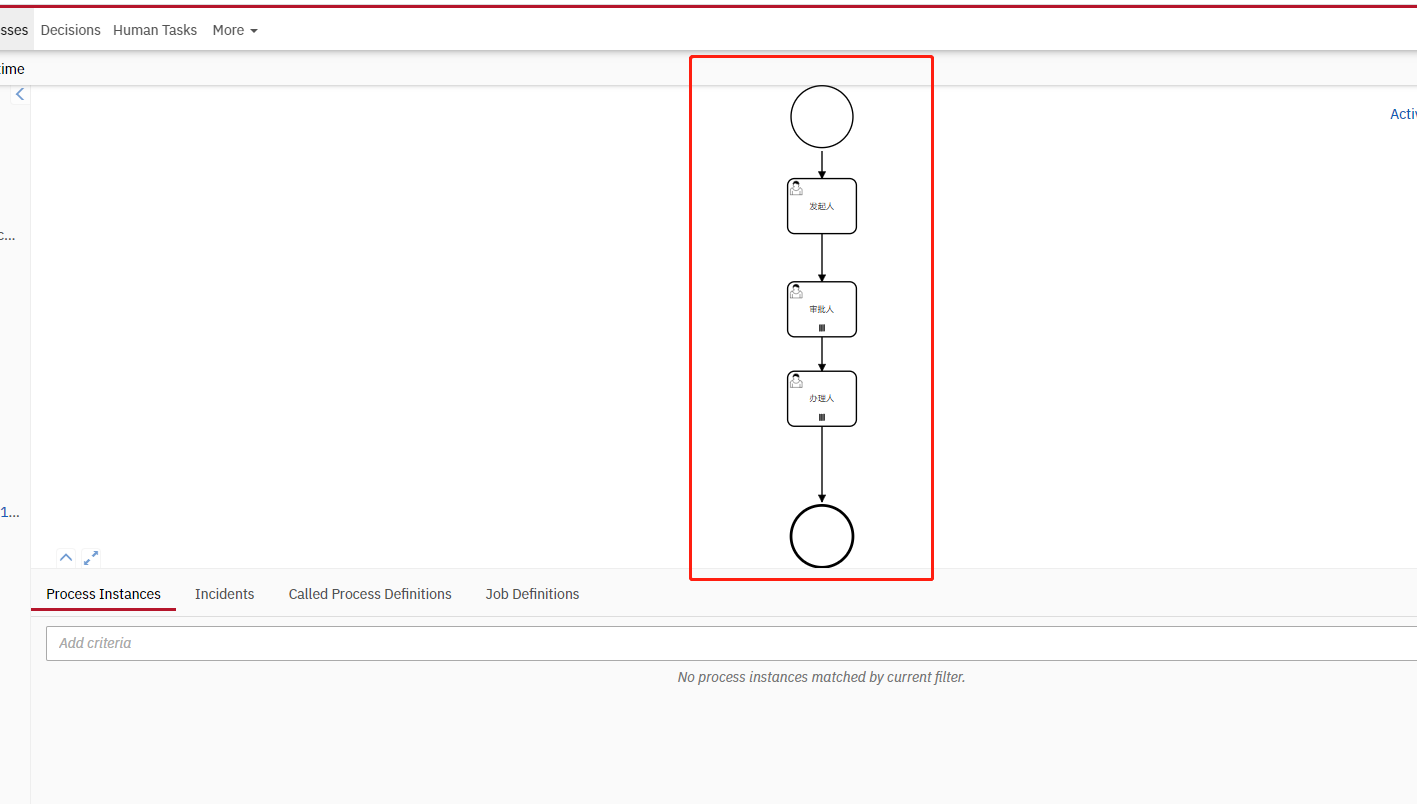

Camunda 自定义模型图后 流程节点叠在一起怎么查看

简单写一下  后面详细补充

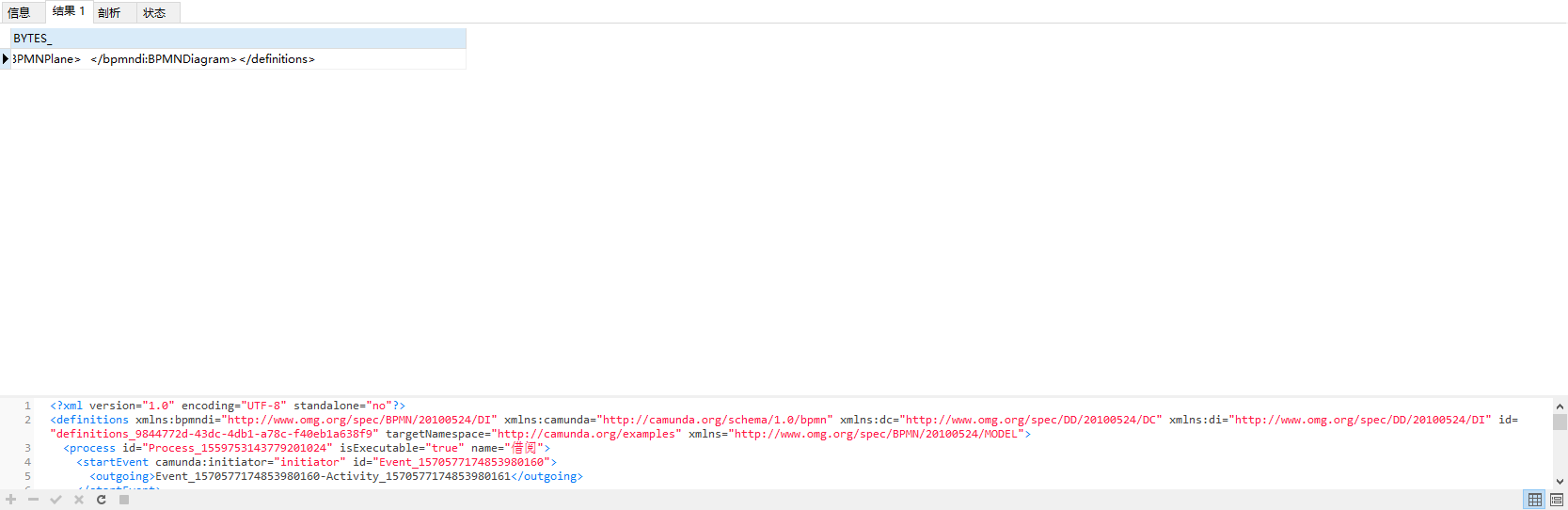

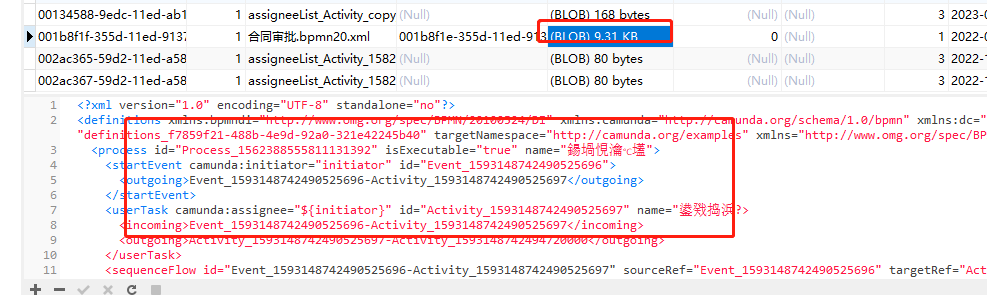

 根据这个sql语句可以把乱码的数据转码过来

SELECT cast( BYTES_ AS CHAR ) AS BYTES_  FROM `act_ge_bytearray` WHERE ID_ = 'e4e532d0-c146-11ec-b630-18f22c5016b2';　

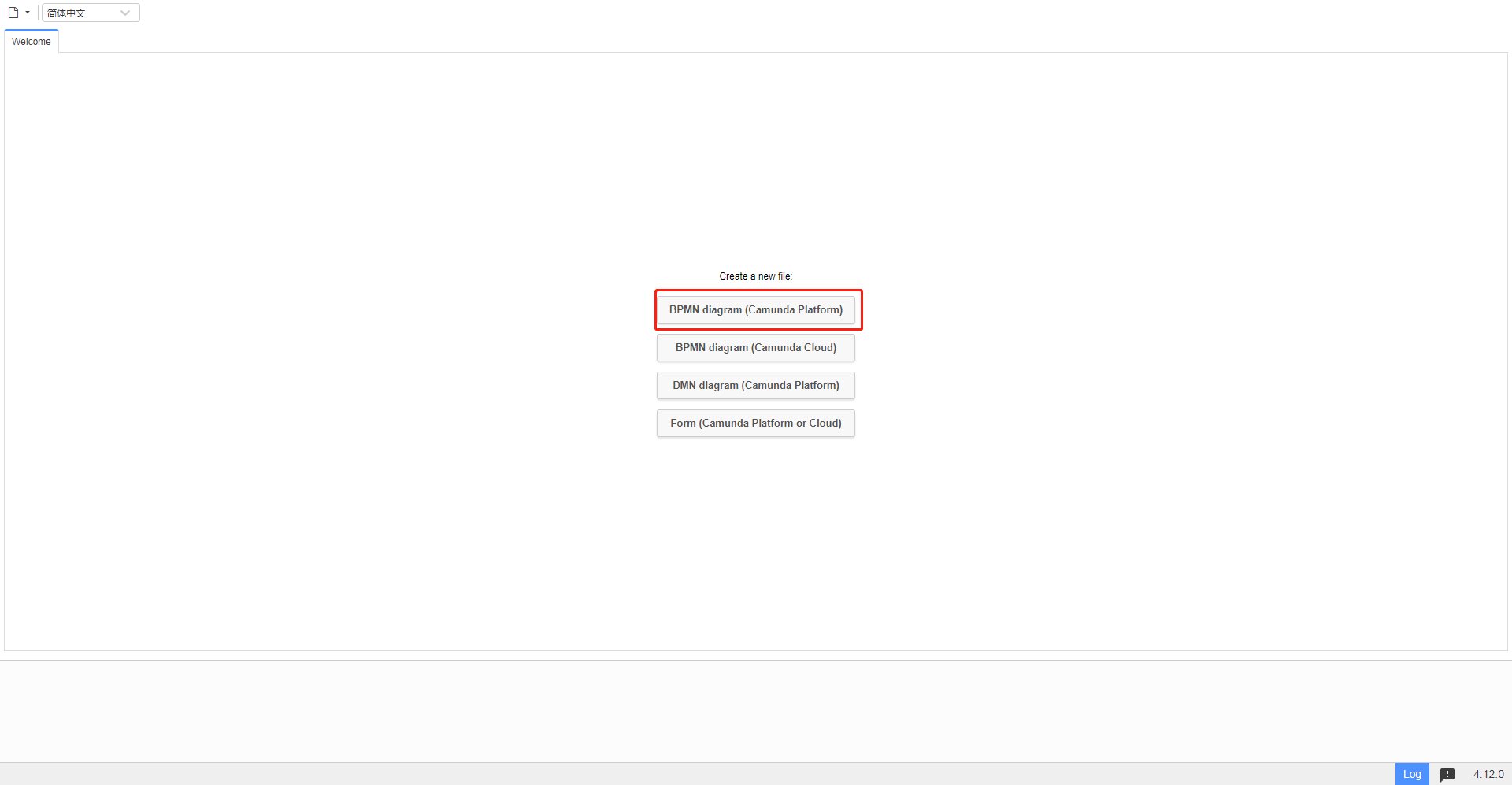

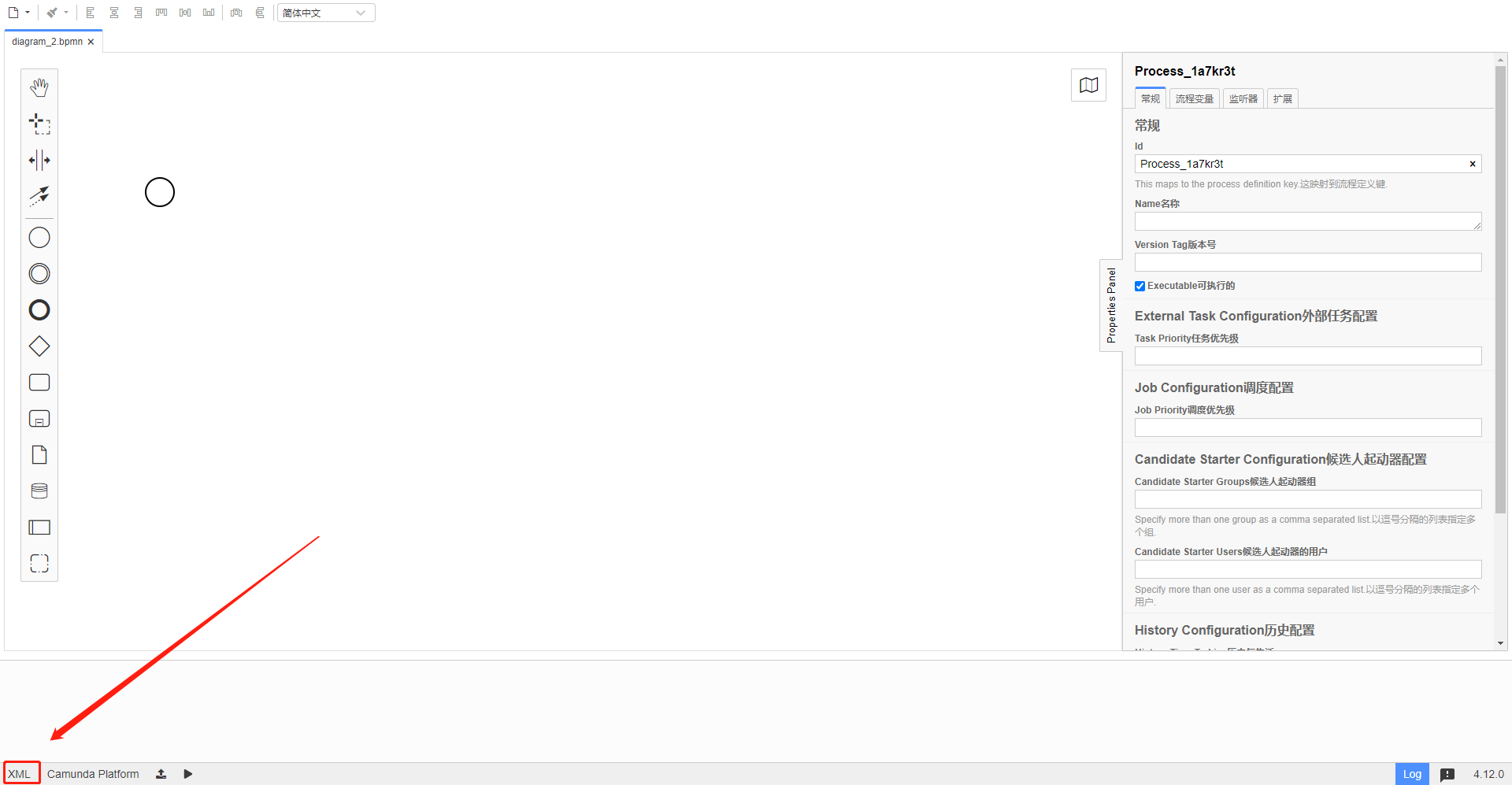

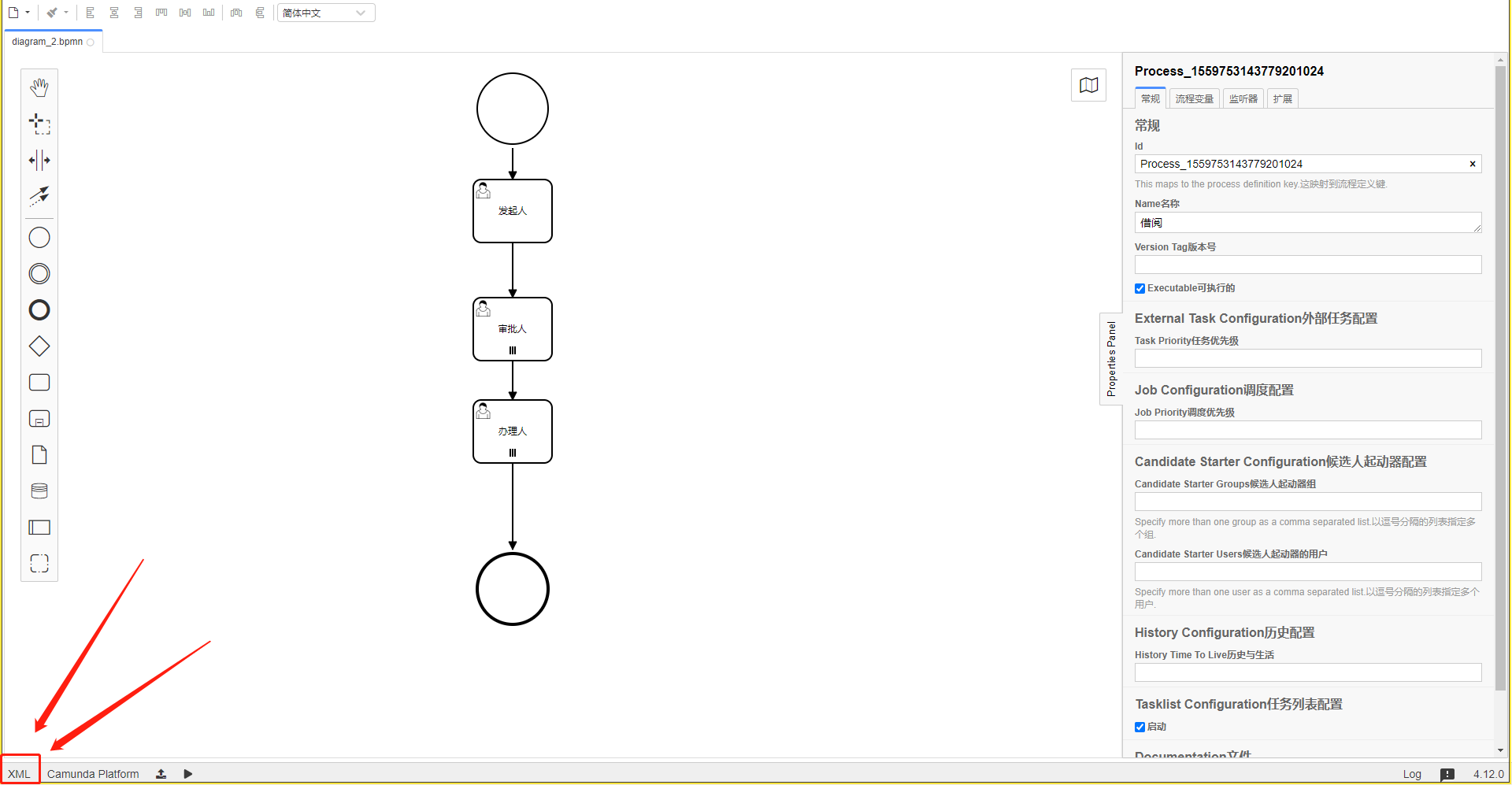

 把转码后的xml放到Camunda Modeler客户端编辑器里面去

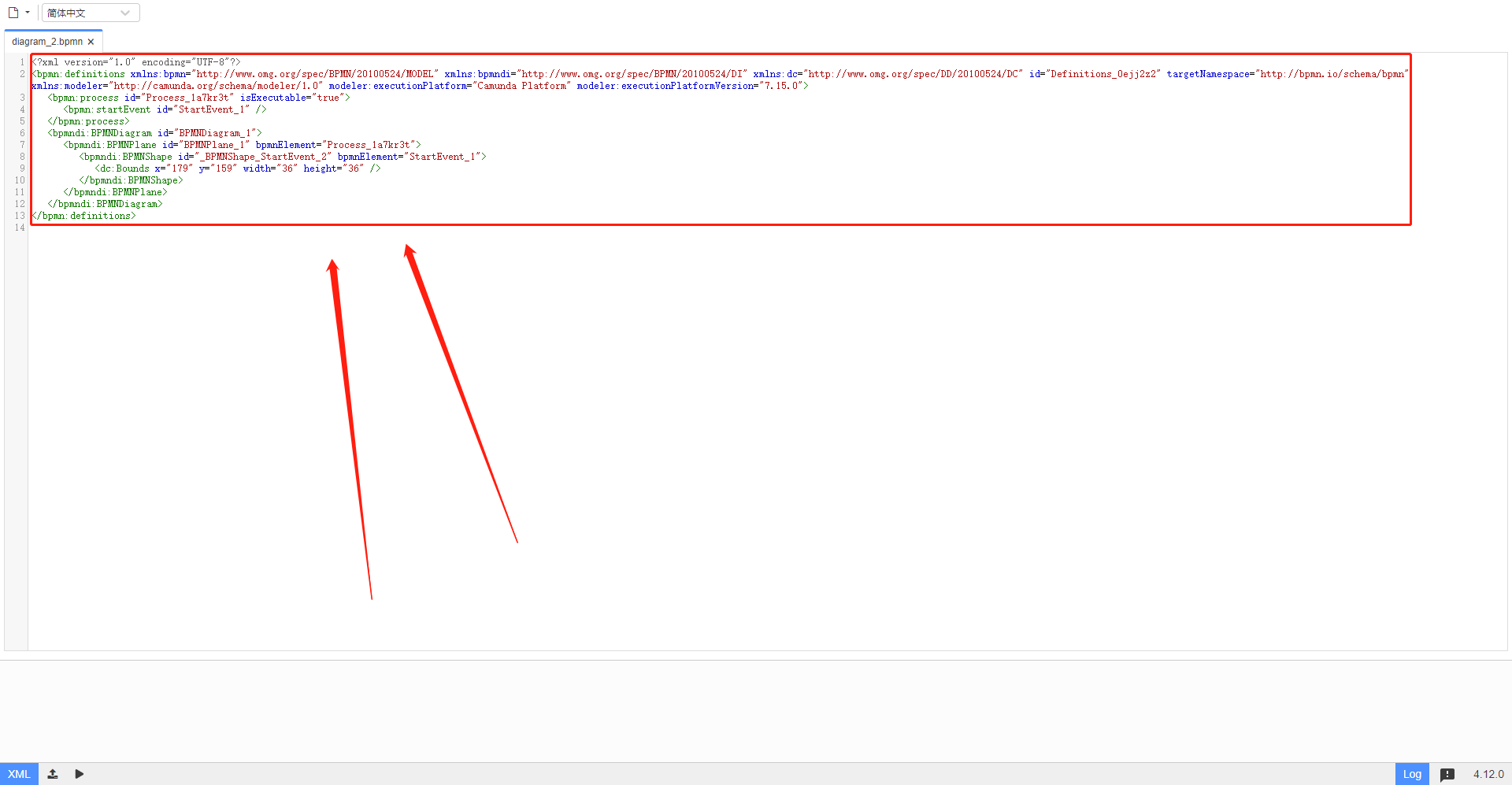

把刚刚sql语句查询处理的xml  ctrl+a   再ctrl + v

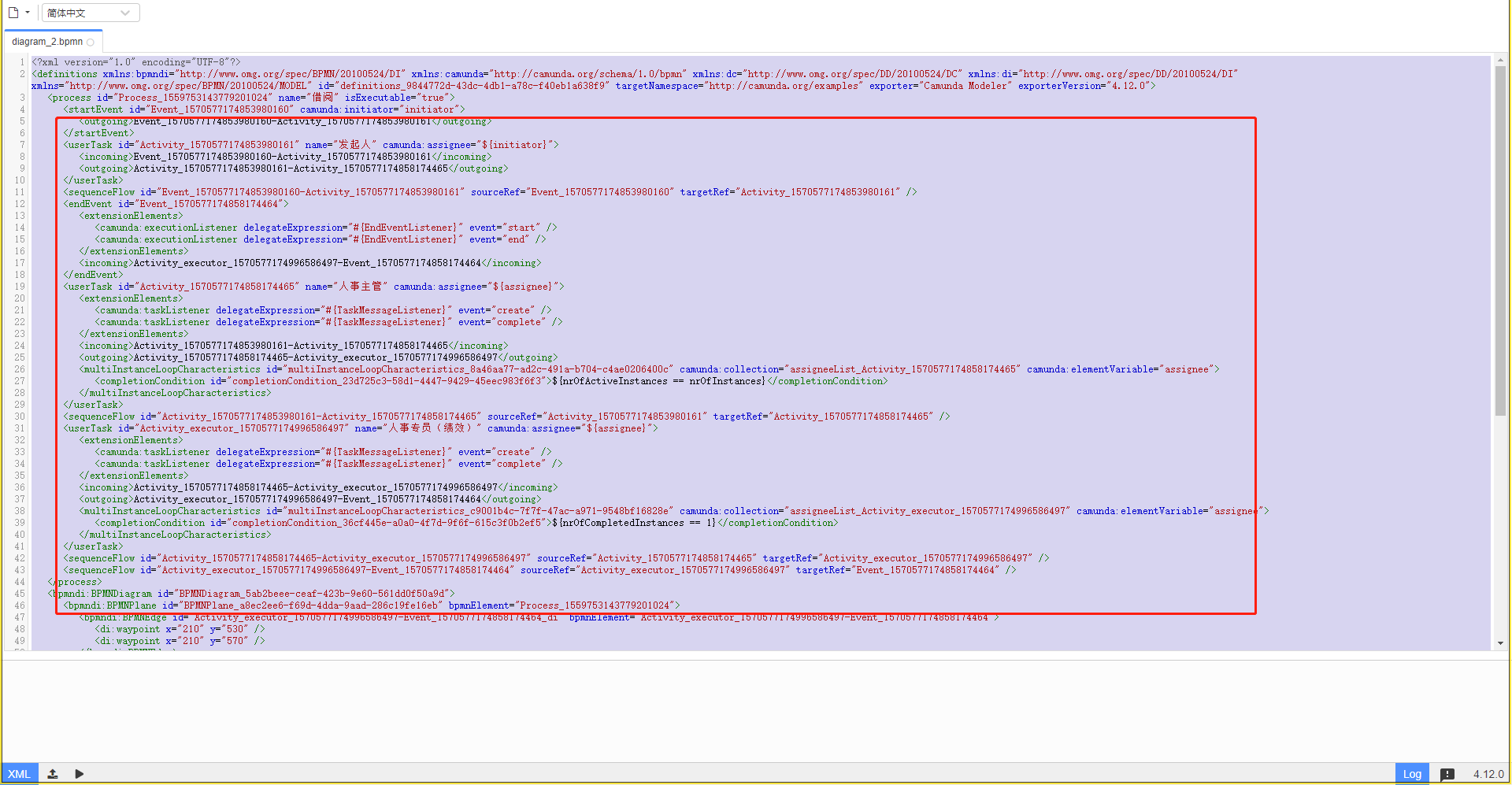

复制到工具里面

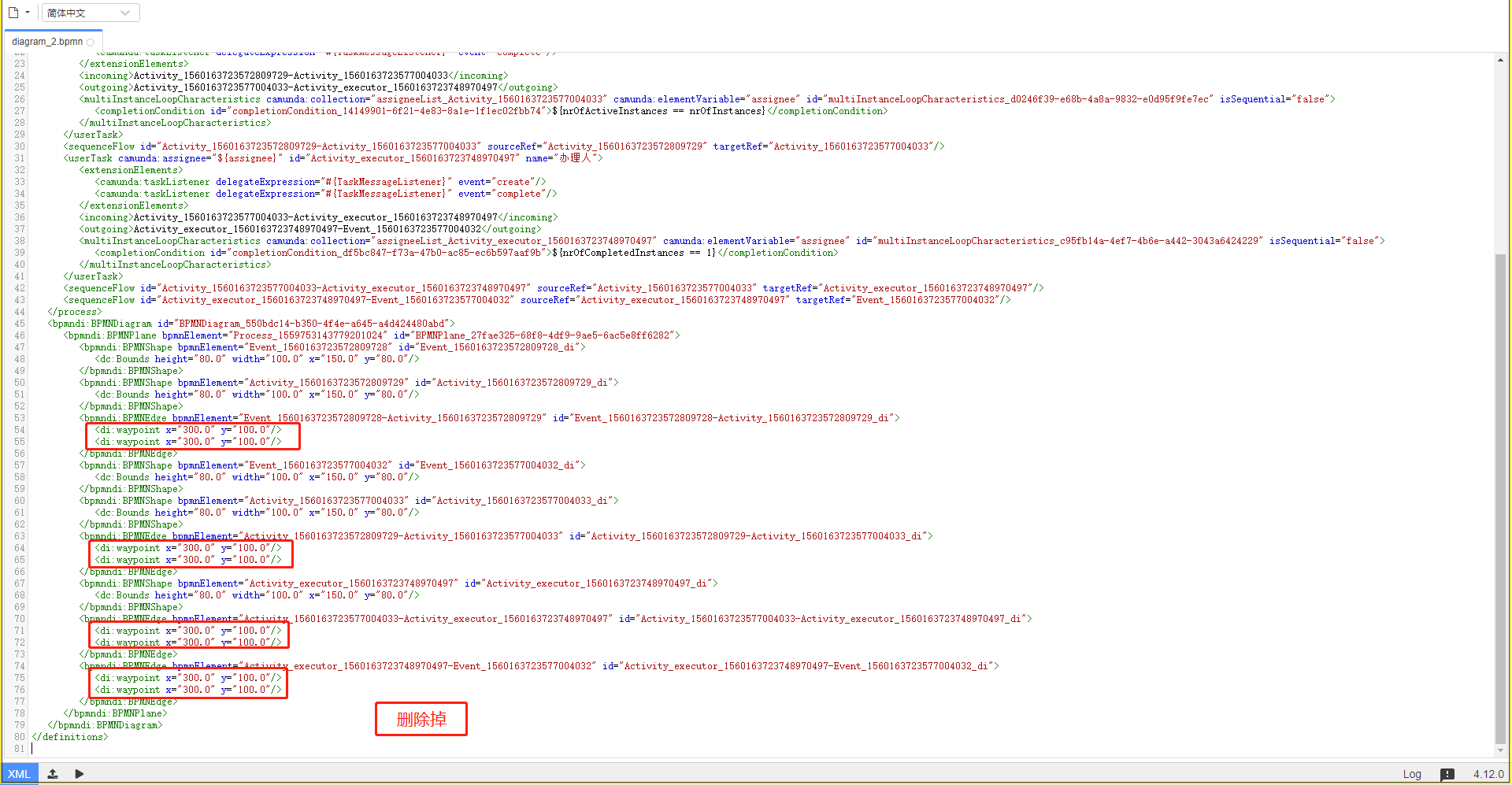

删除掉所有，重新划线
<di:waypoint x="0.0" y="100.0"/>
<di:waypoint x="0.0" y="100.0"/>



视频教程：



最后把数据库的xml进行替换



全选复制 ctrl + c

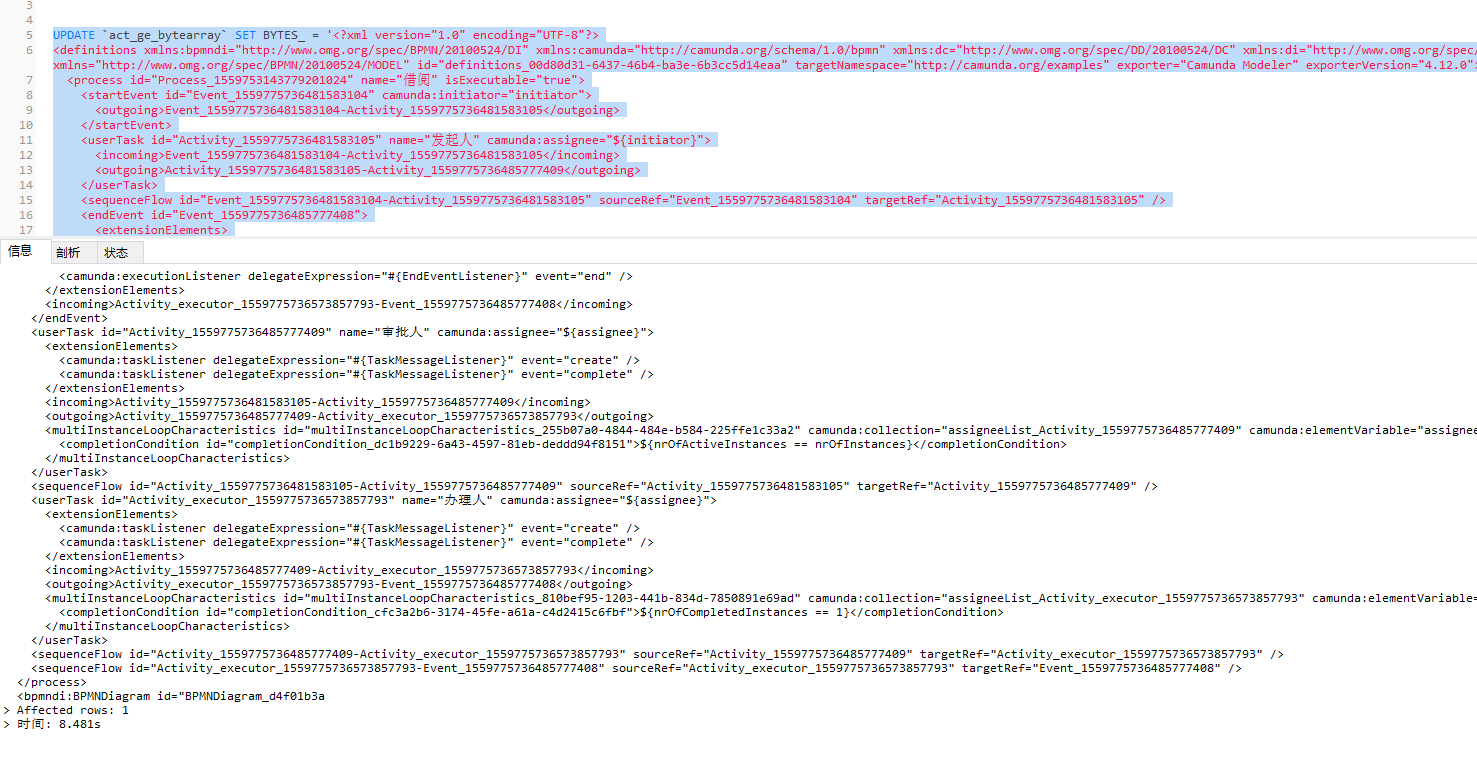

UPDATE `act_ge_bytearray` SET BYTES_ = 'xml字符串' WHERE ID_ = 'e4e532d0-c146-11ec-b630-18f22c5016b2';
