树莓派内核驱动配置

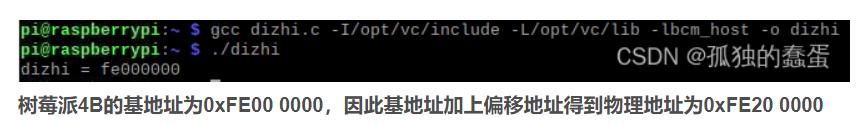

cat /proc/cpu/nfo可查看cpu信息。pi3 pi4cpu型号不同，起始地址不同。pi3是BCM2835 PI4是BCM2711.

查看cpu起始物理地址的c文件。Pi4 pi3 起始地址不同。bcm_host.h头文件须链接库

gcc addrBase.c -I /opt/vc/include -L /opt/vc/lib -lbcm_host

#include <stdio.h>
#include <bcm_host.h>

void main()
{
    unsigned t;
    t = bcm_host_get_peripheral_address();
    printf("baseadd = %x\n",t);
}

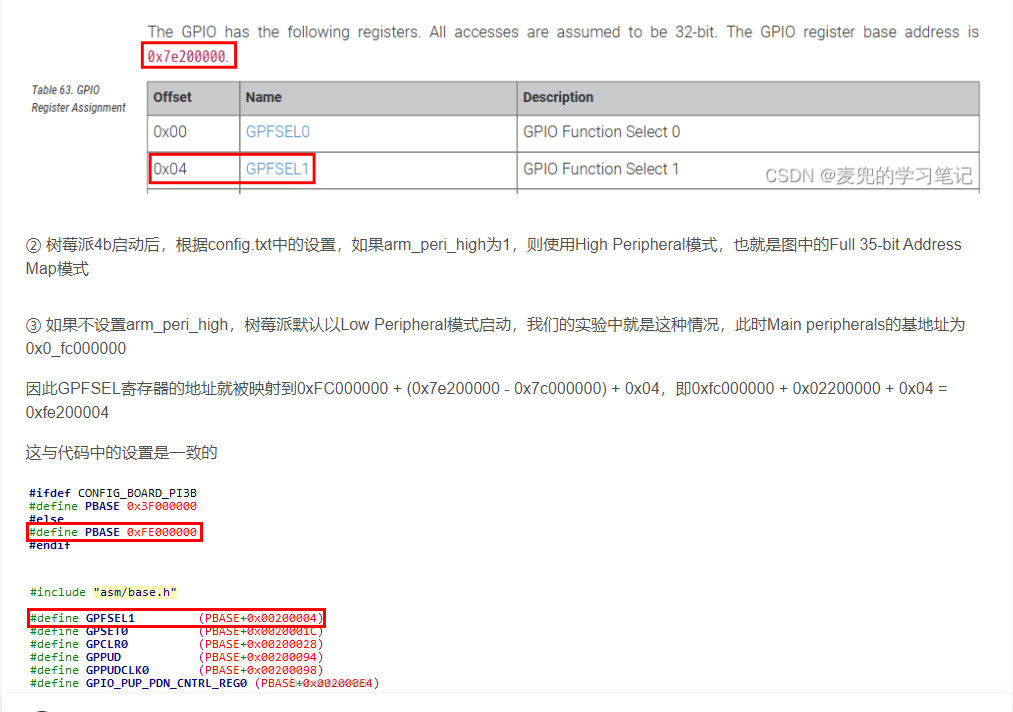

pi4基地址参考博文：https://blog.csdn.net/chenchengwudi/article/details/121902861

这是驱动框架

#include <linux/fs.h>         //file_operations声明
#include <linux/module.h>    //module_init  module_exit声明
#include <linux/init.h>      //__init  __exit 宏定义声明
#include <linux/device.h>     //class  devise声明
#include <linux/uaccess.h>   //copy_from_user 的头文件
#include <linux/types.h>     //设备号  dev_t 类型声明
#include <asm/io.h>          //ioremap iounmap的头文件

static struct class *pin4_class;
static struct device *pin4_class_dev;

static dev_t devno;                //设备号
static int major = 231;             //主设备号
static int minor = 0;               //次设备号
static char *module_name = "pin4";   //模块名

//led_open函数
static int pin4_open(struct inode *inode,struct file *file)
{
    printk("pin4_open\n");  //内核的打印函数和printf类似

    return 0;
}

//led_write函数
static ssize_t pin4_write(struct file *file,const char __user *buf,size_t count, loff_t *ppos)
{
    printk("pin4_write\n");

    return 0;
}

static struct file_operations pin4_fops = {
    .owner = THIS_MODULE,
    .open  = pin4_open,
    .write = pin4_write,
};

int __init pin4_drv_init(void)   //真实驱动入口
{
    int ret;
    devno = MKDEV(major, minor);  //创建设备号
    ret   = register_chrdev(major, module_name, &pin4_fops);  //注册驱动  告诉内核，把这个驱动加入到内核驱动的链表中

    pin4_class=class_create(THIS_MODULE, "myfirstdemo");        //用代码在dev自动生成设备
    pin4_class_dev =device_create(pin4_class, NULL, devno, NULL, module_name);  //创建设备文件

    return 0;
}

void __exit pin4_drv_exit(void)
{
    device_destroy(pin4_class, devno);
    class_destroy(pin4_class);
    unregister_chrdev(major, module_name);  //卸载驱动

}

module_init(pin4_drv_init);  //入口，内核加载该驱动（insmod）的时候，这个宏被使用
module_exit(pin4_drv_exit);
MODULE_LICENSE("GPL v2");

ioremap函数原型：

　　void * __ioremap(unsigned long phys_addr, unsigned long size, unsigned long flags)

　　void *ioremap(unsigned long phys_addr, unsigned long size)

　　入口: phys_addr:要映射的起始的IO地址;

　　size:要映射的空间的大小;

　　flags:要映射的IO空间的和权限有关的标志;

　　phys_addr:是要映射的物理地址

　　size:是要映射的长度，单位是字节

　　头文件:io.h

iounmap函数原型：

　　void iounmap (volatile void _iomem *addr)

copy_form_user函数原型：

　　1. copy_from_user函数的目的是从用户空间拷贝数据到内核空间

　　2. 解析原型：

　　copy_from_user(void *to, const void __user *from, unsigned long n)

　　1. @*to 将数据拷贝到内核的地址

　　2. @*from 需要拷贝数据的地址

　　3. @n 拷贝数据的长度（字节）

　　3. 也就是将@form地址中的数据拷贝到@to地址中去，拷贝长度是n

　　4. 使用示例

　　int val;

　　copy_from_user(&val, buf, count);

　　@buf是调用应用程序中传入的

copy_to_user函数原型：

　　unsigned long copy_to_user(void *to, const void __user *from, usigned long count);

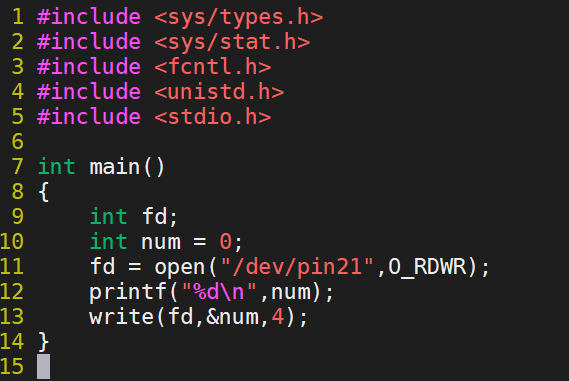

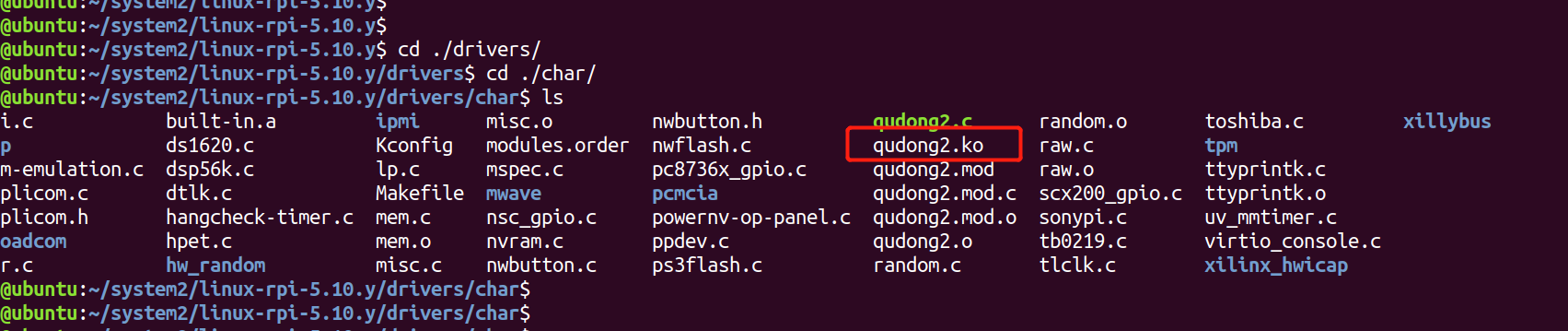

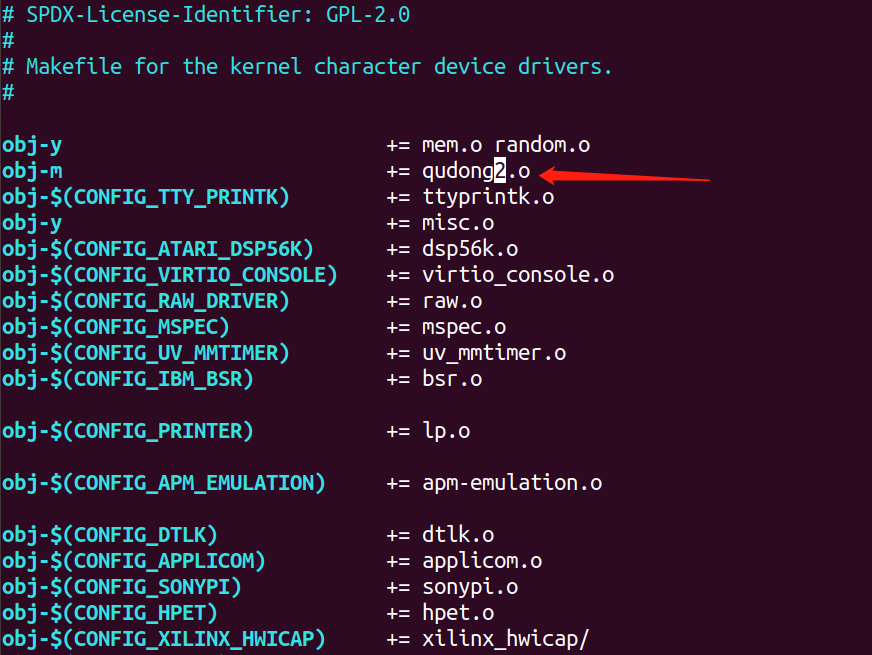

这是pi4亲测有效驱动pin21的程序：

#include <linux/fs.h>         //file_operations声明
#include <linux/module.h>    //module_init  module_exit声明
#include <linux/init.h>      //__init  __exit 宏定义声明
#include <linux/device.h>     //class  devise声明
#include <linux/uaccess.h>   //copy_from_user 的头文件
#include <linux/types.h>     //设备号  dev_t 类型声明
#include <asm/io.h>          //ioremap iounmap的头文件

static struct class *pin4_class;
static struct device *pin4_class_dev;

static dev_t devno;                //设备号
static int major = 231;             //主设备号
static int minor = 0;               //次设备号
static char *module_name = "pin21";   //模块名

volatile unsigned int *GPFSEL2 = NULL;
volatile unsigned int *GPSET0 = NULL;
volatile unsigned int *GPCLR0 = NULL;

//led_open函数
static int pin4_open(struct inode *inode,struct file *file)
{
    printk("pin4_open\n");  //内核的打印函数和printf类似

        *GPFSEL2 &= ~(0x3 << 4);
        *GPFSEL2 |=  (0x1 << 3);

    return 0;
}

//led_write函数
static ssize_t pin4_write(struct file *file,const char __user *buf,size_t count, loff_t *ppos)
{
    int usrnum;
    printk("pin4_write\n");
    copy_from_user(&usrnum,buf,count);
    if(usrnum == 1){
        *GPSET0 |= (0x1 << 21);
    }else if(usrnum == 0){
        *GPCLR0 |= (0x1 << 21);
    }else{
        printk("ubdo\n");
    }

    return 0;
}

static struct file_operations pin4_fops = {
    .owner = THIS_MODULE,
    .open  = pin4_open,
    .write = pin4_write,
};

int __init pin4_drv_init(void)   //真实驱动入口
{
    int ret;
    printk("dp init\n");
    devno = MKDEV(major, minor);  //创建设备号
    ret   = register_chrdev(major, module_name, &pin4_fops);  //注册驱动  告诉内核，把这个驱动加入到内核驱动的链表中

    pin4_class=class_create(THIS_MODULE, "myfirstdemo");        //用代码在dev自动生成设备
    pin4_class_dev =device_create(pin4_class, NULL, devno, NULL, module_name);  //创建设备文件

    GPFSEL2 = (volatile unsigned int*)ioremap(0xFE200008,4);
    GPSET0  = (volatile unsigned int*)ioremap(0xFE20001C,4);
    GPCLR0  = (volatile unsigned int*)ioremap(0xFE200028,4);
    printk("%p\n",GPFSEL2);

    return 0;
}

void __exit pin4_drv_exit(void)
{
    iounmap(GPFSEL2);
    iounmap(GPSET0);
    iounmap(GPCLR0);

    device_destroy(pin4_class, devno);
    class_destroy(pin4_class);
    unregister_chrdev(major, module_name);  //卸载驱动

}

module_init(pin4_drv_init);  //入口，内核加载该驱动（insmod）的时候，这个宏被使用
module_exit(pin4_drv_exit);
MODULE_LICENSE("GPL v2");
