数据库建模&逆向工程工具

工具推荐先走一波：

Navicat Premium：https://www.navicat.com.cn/products/navicat-premiumPremium  （收费，可以试用 或者购买正版授权）

Navicat Data Modeler：https://www.navicat.com.cn/products/navicat-data-modeler （同样是收费软件，需要购买授权或者试用；貌似Navicat Premium已经集成了该组件，一开始没发现！）

其他工具列表：https://alternativeto.net/software/pgmodeler/

PDMan国产神器：https://my.oschina.net/skymozn/blog/1821184  （开源）

PowerDesigner ：http://powerdesigner.de

PowerDesigner教程：https://www.cnblogs.com/biehongli/p/6025954.html

在线打开*.pdm文件：http://www.dmanywhere.cn/



这里以 Navicat Premium逆向工程，连接postgresql导出现有系统指定模型之间关联关系为例：

首先启动Navicat Premium，连接上指定数据库。

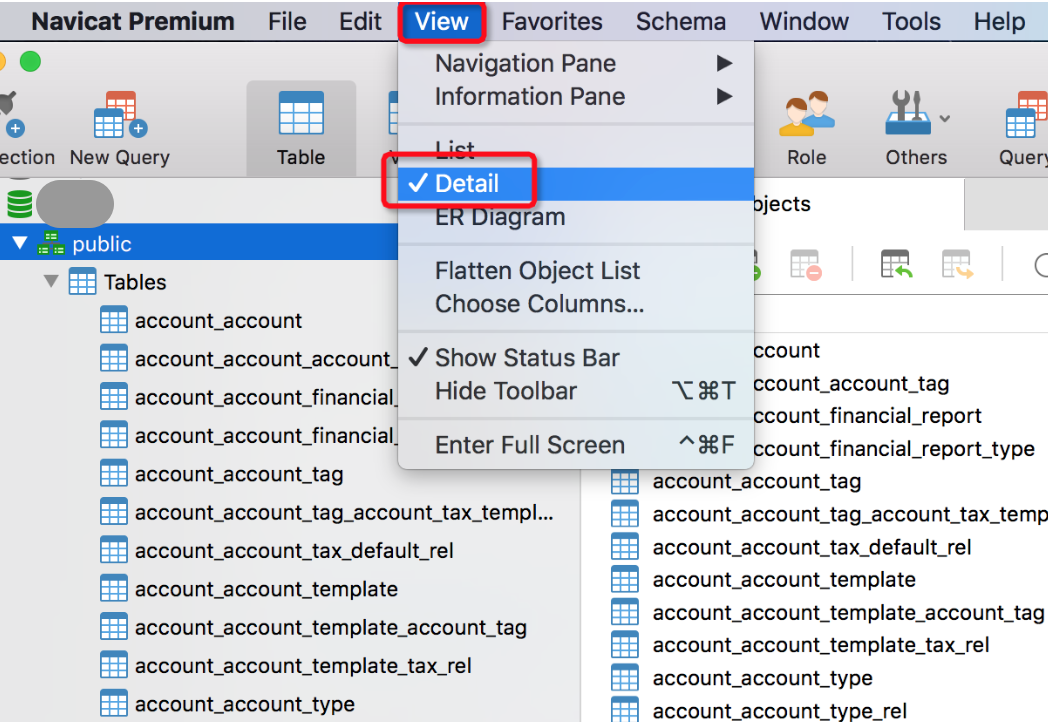

菜单显示调整：View --> Detail

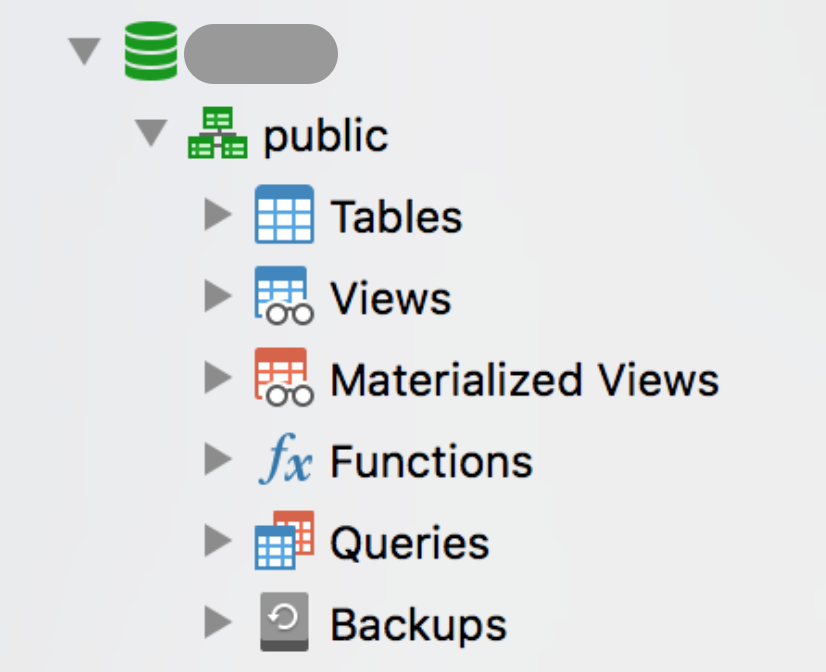

 展开table项，点击table，右侧objects下方会显示全部的模型对象

例如要导出如下几张表的关联关系，（按住shif多选）

在蓝色选中区域，鼠标右键，弹出窗口中点击: Reverse Tables to Model 即：逆向表到模型



弹出加载窗口，耐心等待

OK ，搞定。

小伙伴们可能要问了，如何将生成的文件保存？团队之间协作开发

 默认保存在哪里了？

不急，Save As保存后，将当前窗口关闭，回到Navicat主菜单，点击上方Model，选中刚才保存的对象Objects，

右键：Show in Finder，就可以看到文件保存的位置了。

另外小伙伴们，还可以保存成PDF或者PNG图片：



 OK。

不过这里小伙伴们需要注意下，保存的.ndm文件，还需要借助Navicat的兄弟软件：Navicat Data Modeler来打开，该软件是单独收费的软件，请试用或者购买许可。
