类图中的关系

类图中的关系

终于分清楚依赖、泛化、实现、关联、聚合和组合了_51CTO博客_关联 组合 聚合 依赖 泛化

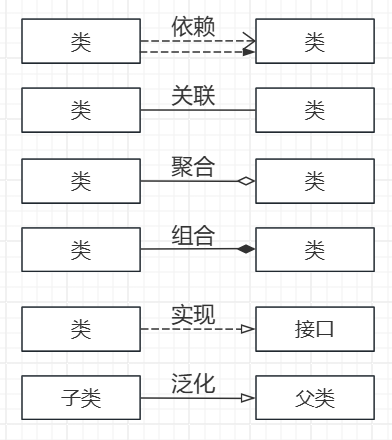

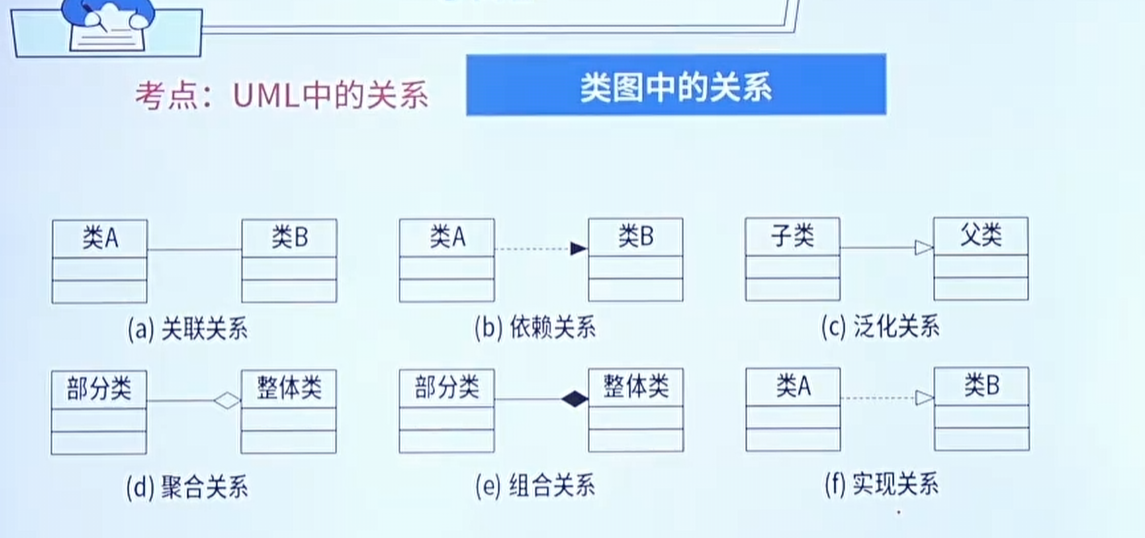

图中的关系

实现和泛化：实现是类实现接口。泛化是类继承类，方法继承方法。泛化（一般化，普遍化）

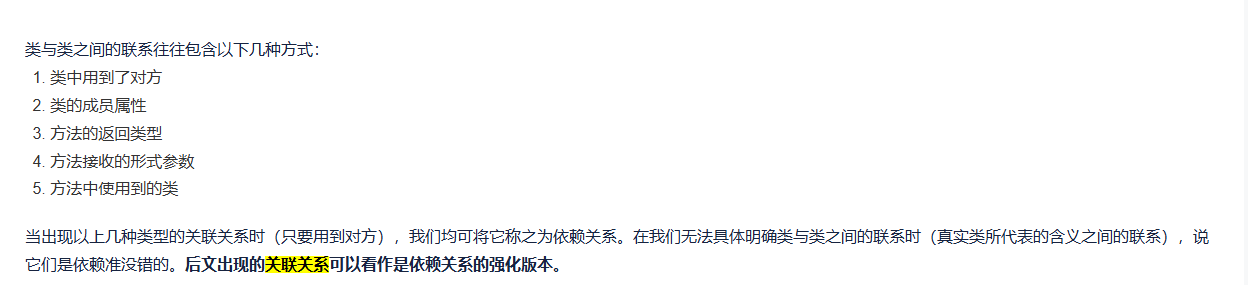

依赖和关联：a依赖b，b以方法参数的形式作为局部变量出现在a的方法中。a关联b，b作为全局变量出现在a中

• 关联也是依赖

聚合和组合：聚合汽车由引擎、轮胎以及其它零件组成，因为汽车坏掉了，没有坏掉的引擎，轮胎和其他零件还可以继续使用。

组合一个人由头、四肢、等各种器官组成，因为人与这些器官具有相同的生命周期，人死了，这些器官也挂了

• 聚合和组合也是依赖也是关联

• 聚合：相互独立。相互独立的生命周期

• 组合：同生共死。相同的生命周期

•

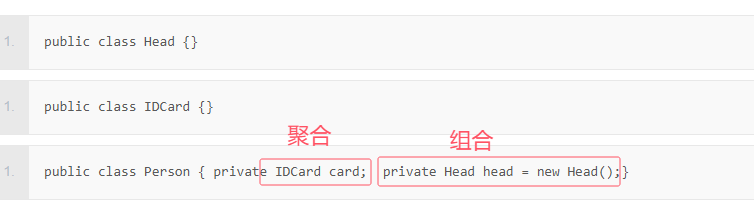

• 假如Person实体类中定义对IDCard进行级联删除，即删除Person时连同IDCard一起删除，那么认为IDCard和Person是组合关系

•

个人理解

依赖：a依赖b，b以方法参数的形式作为局部变量出现在a的方法中。
关联：a关联b，b作为全局变量出现在a中。双方是平等的协作关系，生命周期没有依赖关系。例如教师与学生。
聚合：a聚合b，b作为全局变量出现在a中。双方是弱整体-部分关系，相互独立的生命周期。例如人与身份证。
组合：a组合b，b作为全局变量出现在a中。双方是强整体-部分关系，具有相同的生命周期。例如人与头、四肢、等各种器官组成。

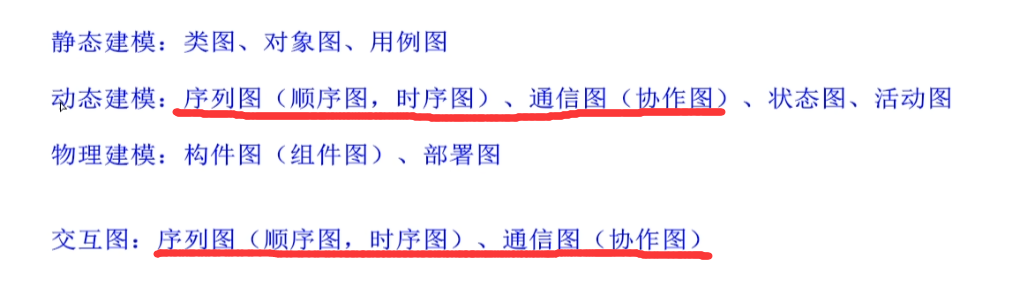

所有UML图
