西门子PLC之上升沿与下降沿

一.什么是上升沿与下降沿

PLC编程中上升沿与下降沿的作用主要是用于捕捉信号状态的变化，从而触发特定的操作或控制逻辑；

在PLC（可编程逻辑控制器）编程中，上升沿指的是输入信号从低电平跳变到高电平的瞬间，下降沿指的是输入信号从高电平跳变到低电平的瞬间。这个瞬间通常用来表示一个开关量的状态变化，例如传感器的触发或者按钮的按下放开。在PLC中，可以通过特定的指令来检测这种状态变化，并在检测到上升沿时执行相应的程序代码。

二.判断

因为PLC是存在扫描周期的，所以利用上一个周期与下一个周期的bool量的数值变化来进行判断；

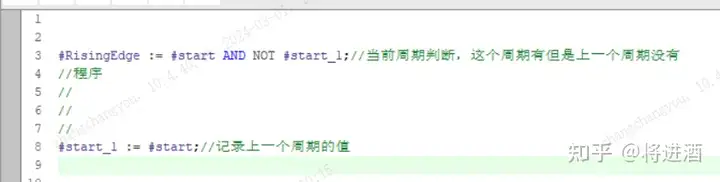

下图是以前300plc用的上升沿判断：

用#RisingEdge上升沿进行逻辑判断

下图是以前300plc用的下升沿判断：

用#RisingEdge下降沿进行逻辑判断

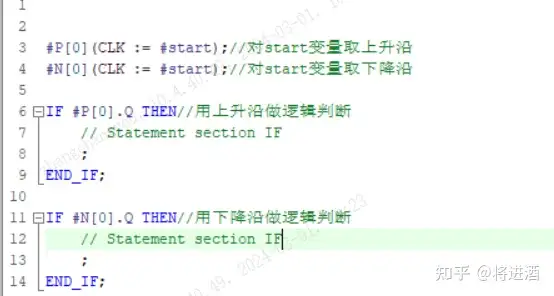

下图是现在1200和1500用的上升沿和下降沿直接有这个指令：

对上升沿和下降沿的理解，和对扫描周期的理解在PLC编程中是非常重要的，相当于开关量由0变为1时或由1便为0时，程序只执行一个扫描周期；比如一个按钮你按下一秒可能plc已经过去了几十个周期，但是你只想PLC执行一次程序，那么上升沿或者下降沿是最好的选择，有什么不同看法请在讨论区讨论！
