鸿蒙应用开发从入门到实战（二十二）：使用Stack实现层叠布局

界面布局：层叠布局

大家好，我是潘Sir，持续分享IT技术，帮你少走弯路。《鸿蒙应用开发从入门到项目实战》系列文章持续更新中，陆续更新AI+编程、企业级项目实战等原创内容、欢迎关注！

ArkUI提供了各种布局组件用于界面布局，本文研究使用Stack组件实现层叠布局。

一、布局基础

1.1 概述

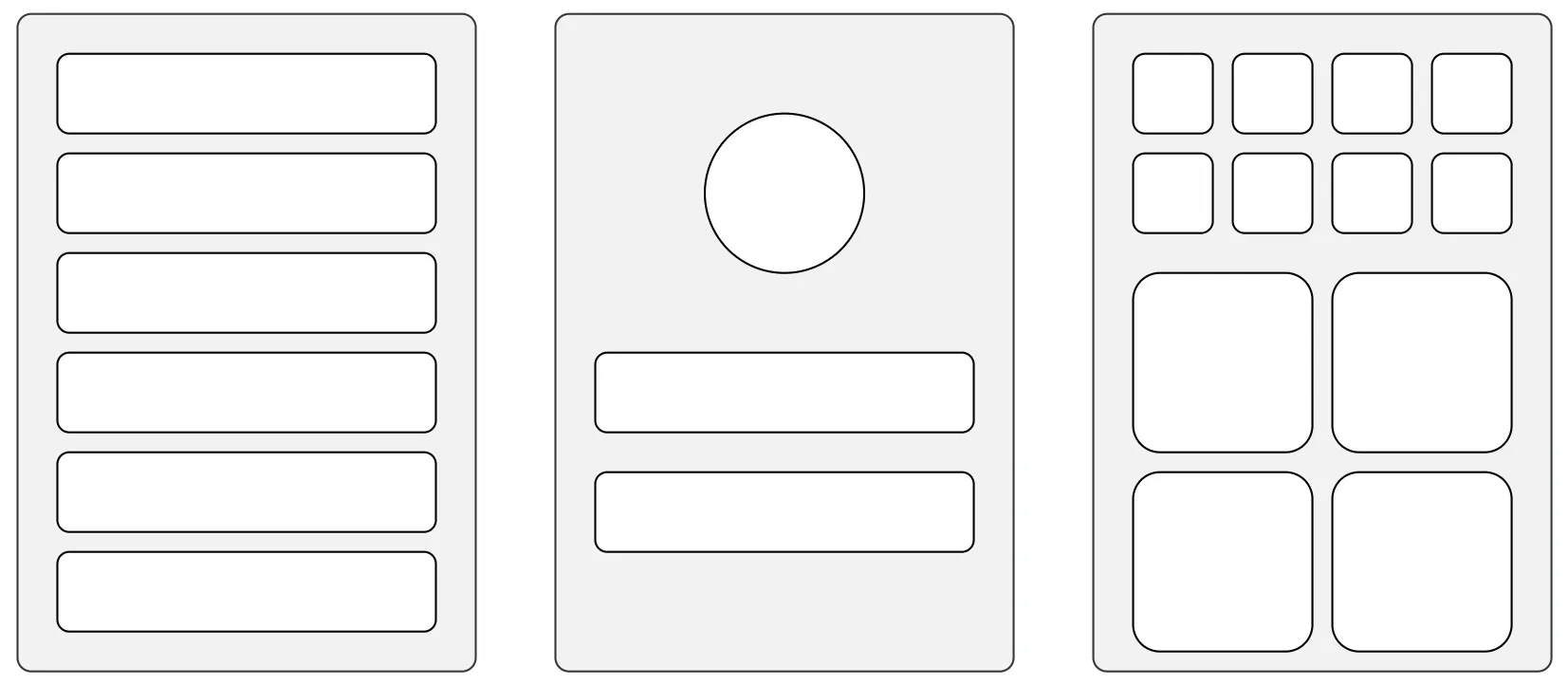

布局是指对页面组件进行排列和定位的过程，其目的是有效地组织和展示页面内容，会涉及到组件的大小、位置以及它们之间的相互关系等等。

1.2 盒子模型

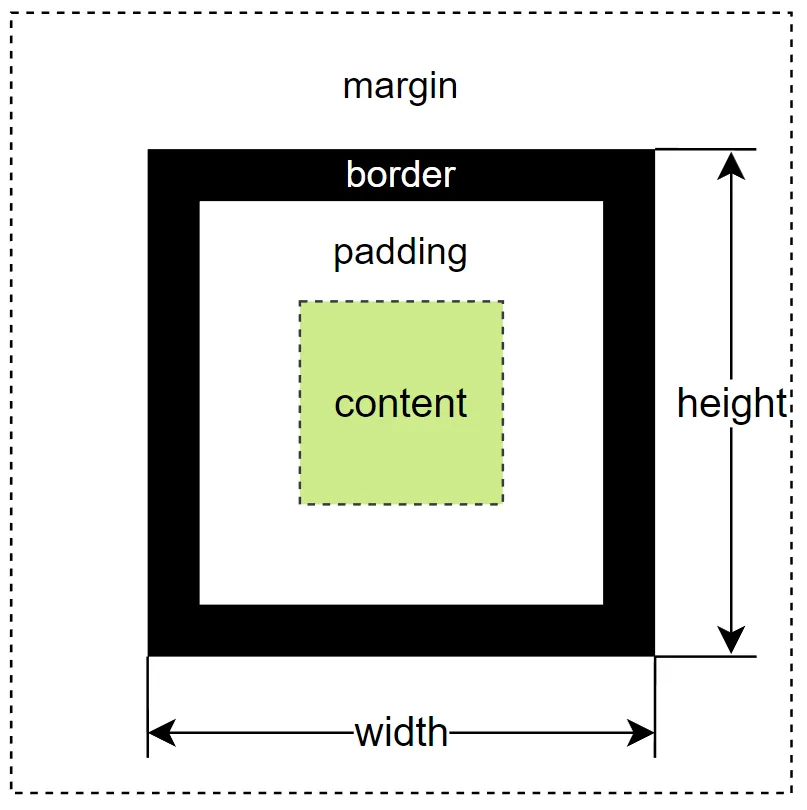

在鸿蒙应用中，页面上的每个组件都可以看做是一个矩形的盒子，这个盒子包含了内容区域（content）、边框（border）、内边距（padding）和外边距（margin），各部分内容如下图所示

其中margin、padding和border均可使用同名的属性方法进行设置，各方法定义如下

• margin

margin(value: { top?:Length, right?:Length, bottom?:Length, left?:Length } |  Length )

说明：

1. Length=string | number | Resource
2. 当参数类型为Length时，四个方向的边距同时生效

• padding

padding(value: { top?:Length, right?:Length, bottom?:Length, left?:Length } |  Length )

• border

border(value: {width?:Length, color?:ResourceColor, radius?:Length, style?:BorderStyle })

各属性含义如下

• • width

width属性表示边框宽度

• • color

color属性表示边框颜色

• • radius

radius属性表示边框圆角半径

• • style

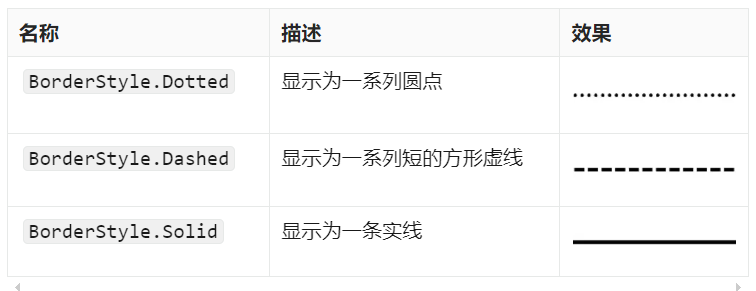

style属性表示边框样式，可通过BorderStyle这一枚举类型进行设置，可选的枚举值有

二、层叠布局Stack

2.1 概述

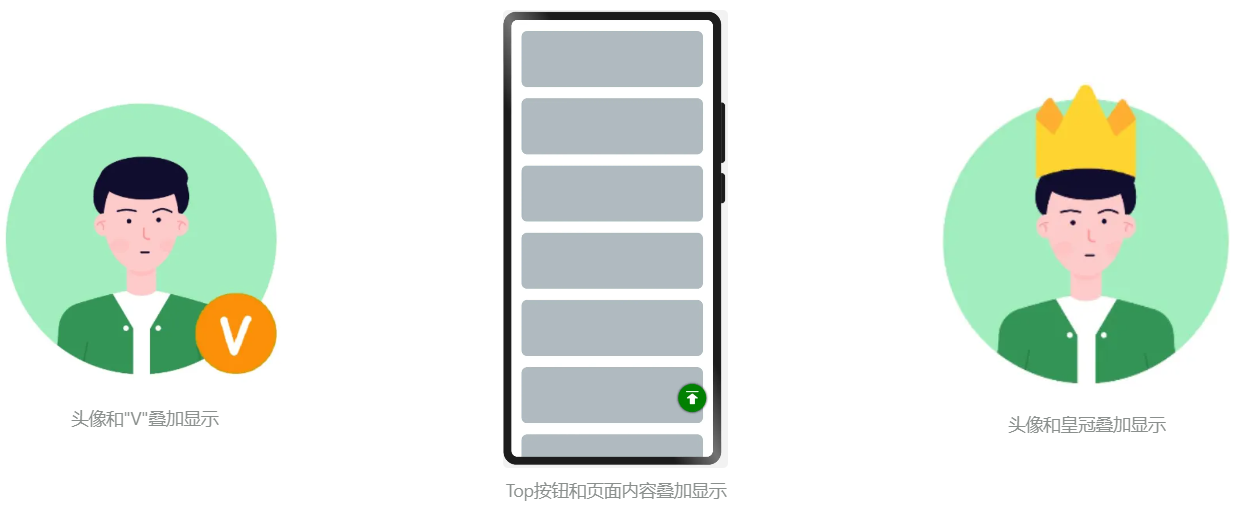

层叠布局是指将多个组件沿垂直于屏幕的方向堆叠在一起，类似于图层的叠加。以下效果都可以通过层叠布局实现

层叠布局可通过Stack容器组件实现，其子元素会按照其添加顺序依次叠加在一起，后添加的子元素位于先添加的子元素之上。具体效果如下

Stack() {
  Row()
    .width(250)
    .height(250)
    .backgroundColor('#107B02') //绿色
    .shadow({radius:50})
  Row()
    .width(200)
    .height(200)
    .backgroundColor('#E66826') //橙色
    .shadow({radius:50})
  Row()
    .width(150)
    .height(150)
    .backgroundColor('#255FA7') //蓝色
    .shadow({radius:50})
}
.width(300)
.height(300)
.backgroundColor('#E5E5E5') //灰色

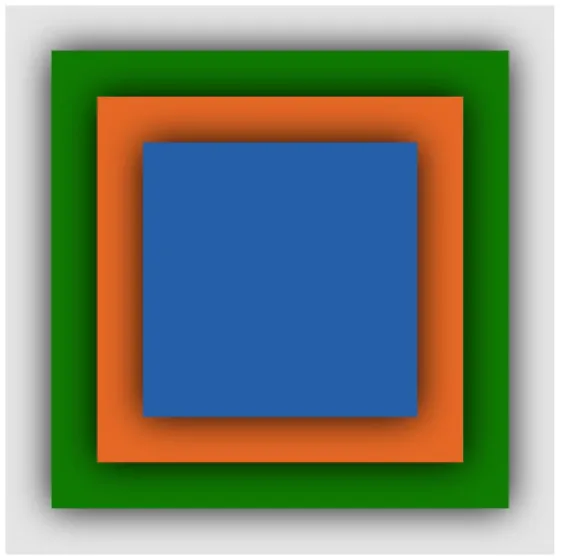

效果

示例代码

pages/component目录下新建stack目录，新建StackPage.ets文件

@Entry
@Component
struct StackPage {
  build() {
    Column() {
      Stack() {
        Row()
          .width(250)
          .height(250)
          .backgroundColor('#107B02') //绿色
          .shadow({radius:50})

        Row()
          .width(200)
          .height(200)
          .backgroundColor('#E66826') //橙色
          .shadow({radius:50})
        Row()
          .width(150)
          .height(150)
          .backgroundColor('#255FA7') //蓝色
          .shadow({radius:50})
      }
      .width(300)
      .height(300)
      .backgroundColor('#E5E5E5')

    }.width('100%')
    .height('100%')
    .justifyContent(FlexAlign.Center)
  }
}

2.2 参数

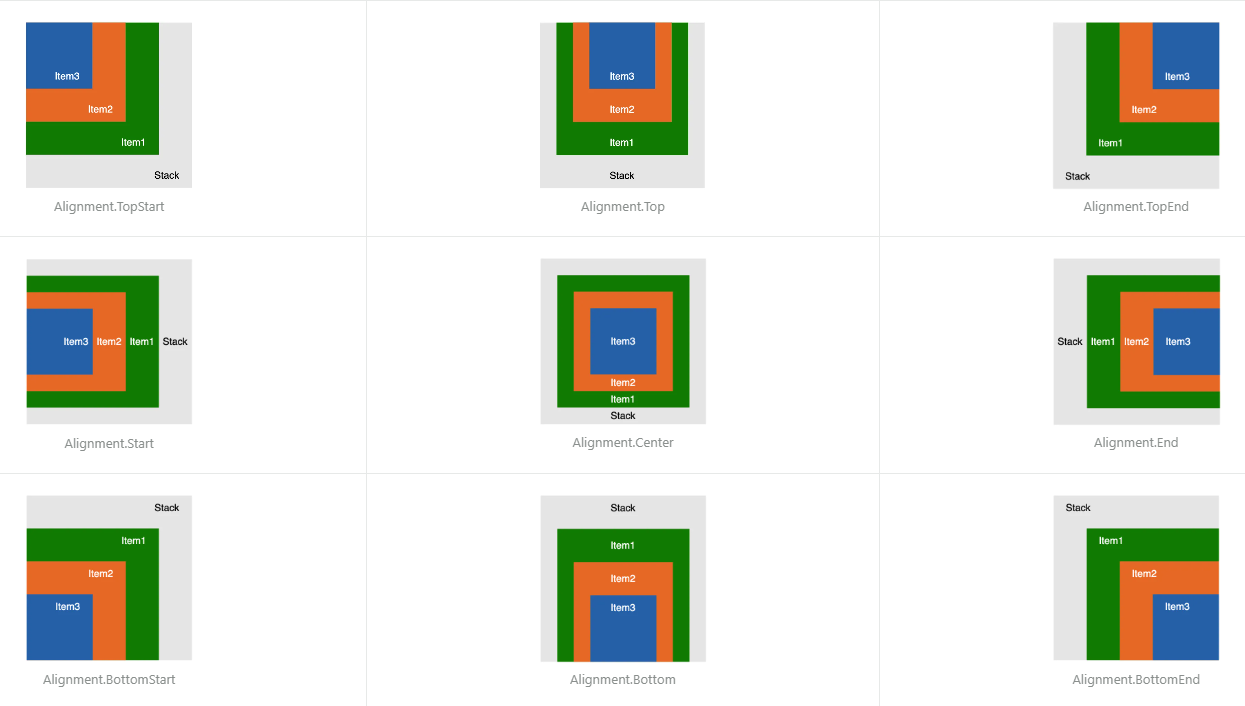

Stack组件的参数类型为{ alignContent?: Alignment }，alignContent用于设置子组件的对齐方式，该属性可通过枚举类型Alignment进行设置，可选的枚举值及其效果如下图所示

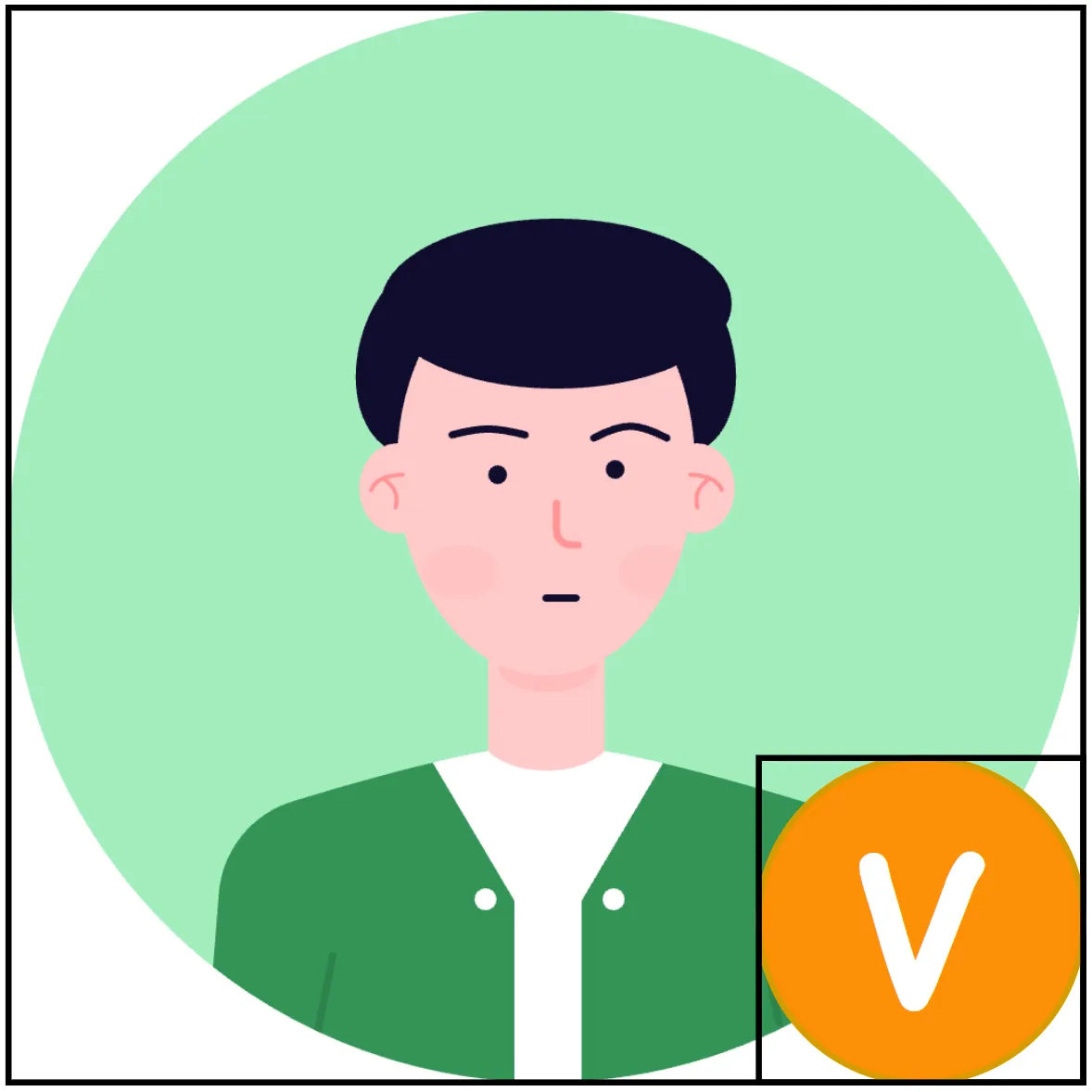

该参数的一个实际使用场景如下：

示例代码

拷贝icon_v.png和img_avatar.png文件到目录resources/base/media目录

pages/component/stack目录，新建AlignContentPage.ets文件

@Entry
@Component
struct AlignmentContentPage {
  build() {
    Column() {
      Stack({alignContent:Alignment.BottomEnd}) {
        Image($r('app.media.img_avatar'))
          .width('100%')
          .height('100%')
        Image($r('app.media.icon_v'))
          .width(60)
          .height(60)
      }
      .width(200)
      .height(200)

    }.width('100%')
    .height('100%')
    .justifyContent(FlexAlign.Center)
  }
}

2.3 使用技巧

2.3.1 子组件Z轴控制

Stack容器中子组件的层级除了可按照添加顺序决定，还能通过zIndex()进行手动的设置，zIndex的值越大，层级越高。

Stack() {
  Row()
    .width(150)
    .height(150)
    .backgroundColor('#255FA7') //蓝色
    .shadow({ radius: 50 })
    .zIndex(3)

  Row()
    .width(200)
    .height(200)
    .backgroundColor('#E66826') //橙色
    .shadow({ radius: 50 })
    .zIndex(2)

  Row()
    .width(250)
    .height(250)
    .backgroundColor('#107B02') //绿色
    .shadow({ radius: 50 })
    .zIndex(1)

}.width(300)
.height(300)
.backgroundColor('#E5E5E5') //灰色

效果

示例代码

pages/component/stack目录，新建ZIndexPage.ets文件

@Entry
@Component
struct ZIndexPage {
  build() {
    Column() {
      Stack() {
        Row()
          .width(150)
          .height(150)
          .backgroundColor('#255FA7') //蓝色
          .shadow({ radius: 50 })
          .zIndex(3)

        Row()
          .width(200)
          .height(200)
          .backgroundColor('#E66826') //橙色
          .shadow({ radius: 50 })
          .zIndex(2)

        Row()
          .width(250)
          .height(250)
          .backgroundColor('#107B02') //绿色
          .shadow({ radius: 50 })
          .zIndex(1)

      }.width(300)
      .height(300)
      .backgroundColor('#E5E5E5')

    }.width('100%')
    .height('100%')
    .justifyContent(FlexAlign.Center)
  }
}

2.3.2 子组件精确定位

Stack容器的子组件可使用position()方法进行更精确的定位，该方法可设置子组件左上角相对于Stack容器左上角的偏移量，具体效果如下

代码：

Stack() {
  Image($r('app.media.img_avatar'))
    .width('100%')
    .height('100%')
  Image($r('app.media.icon_v'))
    .width(60)
    .height(60)
    .position({ x: 140, y: 140 })
}
.width(200)
.height(200)

效果

示例代码

pages/component/stack目录，新建PositionPage.ets文件

@Entry
@Component
struct PositionPage {
  build() {
    Column() {
      Stack() {
        Image($r('app.media.img_avatar'))
          .width('100%')
          .height('100%')
        Image($r('app.media.icon_v'))
          .width(60)
          .height(60)
          .position({ x: 140, y: 140 })
      }
      .width(200)
      .height(200)

    }.width('100%')
    .height('100%')
    .justifyContent(FlexAlign.Center)
  }
}
