三极管NPN与PNP的使用

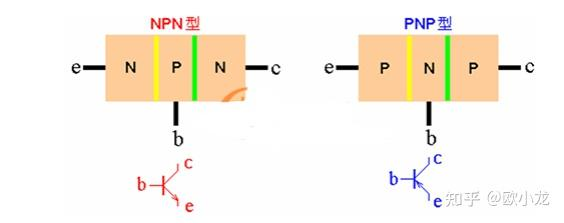

NPN的发射极(e)接地，集电极(c)接高电平，基极(b)接控制信号，用b-e的电流（Ib）控制c-e的电流（Ic），e极电位最低，且正常放大时通常c极电位最高，即Vc> Vb > Ve。三极管导通，电流从c极流向e极。

PNP的发射极(e)接高电平，集电极(c)接低电平，基极(b)接控制信号，用e-b的电流（Ib）控制e-c的电流（Ic），e极电位最高，且正常放大时通常c极电位最低，即Vc < Vb < Ve。三极管导通，即电流从e极流向c极。
