从零开始的生化危机4重制版Modding教程 Part2

本教程适合具有一定技术能力的玩家修改客制化mod，编辑一些简单的建模、材质乃至姿势等。本教程是作者在实践中一知半解的编写的，可能出现纰漏。

变更模型浏览器中的姿势

概述

此处的动画（Animation）是游戏中各种角色的动作，例如Ashley坐在橡木桶上时，调出REframework界面可以看到相关信息。

上图中，右侧的Animation中显示了当前Ashley这个角色（ch2a1z0）正在循环播放一个编号为9160的动画：cha1_exception_9106_shooting_field_loop。

RE Engine的动画和flash动画类似，都是依靠关键帧进行控制。不同的是，关键帧控制的是骨骼的各种参数。我们需要使用3dsMax和blender来进行动画编辑。如果你熟悉3dsmax，则blender不是可选项。

而有趣的是，游戏中的模型浏览器中的人物的动作（姿势）也是一个动画文件控制的，只不过这个文件内不含一帧以上的关键帧，所以你看到的是静态的模型（因此你可以在有能力后把模型改成动态的）。

现在我们将介绍一下控制游戏内动画的文件：motlist和mot。

这个文件夹中包含了Ashley的所有能够使用的motlist文件。你注意到了吗，在前面的图中，打开的一个子选项卡“NpcInteract"出现了。是的，正如你看到的，motlist里包含了一些其他的小的动作。你可以理解为，motlist就是mot list，只是一个简单的文件集合。而动作的可播放的最小单位则是mot文件。而一个典型的mot文件对应如下：

这个超级帅的盔甲的姿势文件（即一个一帧的动画）就是这个mot文件。后面我们将调整这个文件的姿势，然后应用到另一个模型上。

准备工作

要编辑Mot和Motlist文件，你需要

• 3ds Max 2017（其他版本不知道会不会出问题）
• 010 Editor - Pro Text/Hex Editor | Edit 280+ Formats | Fast & Powerful | Reverse Engineering
• Noesis工具
• 3dsMax插件：alphazolam/fmt_RE_MESH-Noesis-Plugin: A plugin for Rich Whitehouse's Noesis to import and export RE Engine Meshes and Textures
• 3dsMax插件：Motlist Tool (Maxscript) - Custom Animations in RE Engine |
• 010 Editor模板：alphazolam/RE-Engine-010-Templates: A collection of 010 Editor binary templates for reading RE Engine file formats
• RSZ_Tools：czastack/RszTool: RszTool is a tool that edit and create resource file for RE ENGINE game. Currently support .user, .pfb and .scn files.

编辑姿势

下面我将以编辑刚才图片中Ashley的盔甲装为例，把这个盔甲装的姿势变更一下，然后替换到浪漫主义的姿势上。

首先明确文件夹路径和结构。我们将涉及下面四个文件夹：

• natives\STM\_Chainsaw\AppSystem\UI\Figure\Figure00_060：艾什莉（盔甲）
• natives\STM\_Chainsaw\AppSystem\UI\Figure\Figure00_040：浪漫主义
• natives\STM\_Chainsaw\Animation\ch\cha1\motlist：ashley的动作molist文件夹
• natives\STM\_Chainsaw\Character\ch\cha1\cha101\00：ashley的无袖装建模文件夹

然后，我们要修改和替换的文件的过程如下：

1. 取出街头装中的Figure00_060_Body_pose_mot.mot.613文件
2. 用010编辑器将Figure00_060_Body_pose_mot.mot.613文件以“狸猫换太子”的手法替换到cha1_wait.motlist.663里
3. 使用3ds Max导入一个Ashley的身体模型（cha101_00.mesh.221108797），并同时导入Animation（cha1_wait.motlist.663）
4. 在3ds Max中编辑姿势
5. 将姿势注入到cha1_wait.NEW.motlist.663中
6. 从cha1_wait.NEW.motlist.663提取出mot数据，保存为新的mot文件
7. 创建Mod，实现姿势替换。

准备工作

为了避免混乱，我把所有文件都放在了一个文件夹里。如下图所示

文件夹层次如下：

Directory structure for ...\NewAshleyPose
|--cha101_00.mesh.221108797					# Ashley无袖mesh
|--cha1_wait.motlist.663					# motlist文件
|--Figure00_040								# 浪漫主义相关文件夹
|  |--Figure00_040_body_00.mot.613			#  身体姿势
|  |--Figure00_040_head_00.mot.613			#  头部姿势
|  |--FigureModel_Figure00_040.pfb.17		# pfb文件
|  |--FigureModel_Figure00_040_Strand.pfb.17
|--Figure00_060_Body_pose_mot.mot.613		# 街头装姿势

将mot文件插入motlist

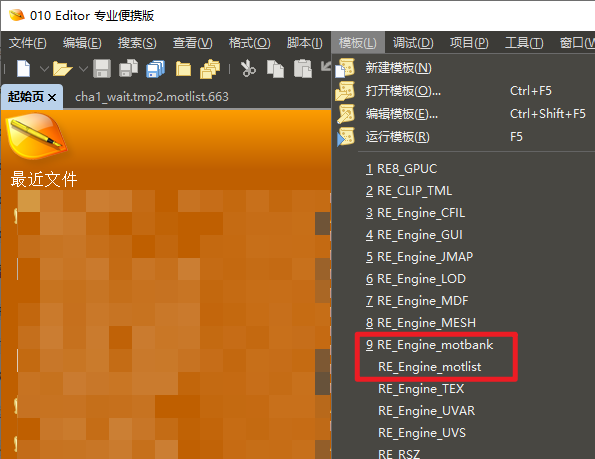

确保010编辑器安装了前述所需的模板（安装很简单，在此不表）。安装正常后，010在模板子菜单应该类似下图：

红框部分的两个模板是必要的，其余的在这里暂时用不到。motbank文件就是.mot文件的模板。

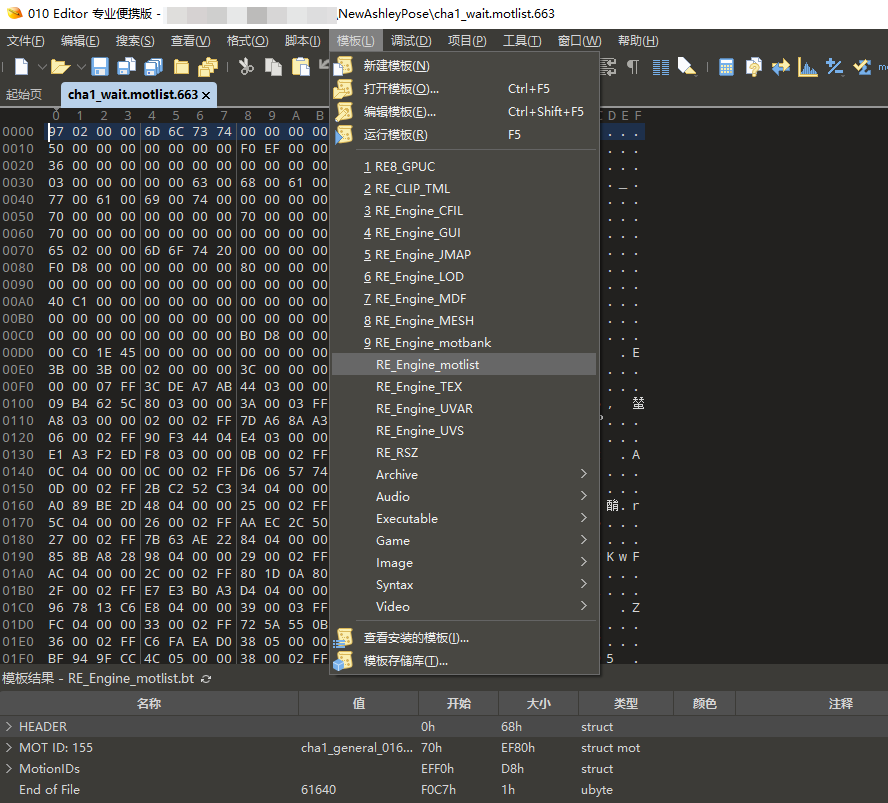

首先导入motlist文件，运行motlist文件的模板：

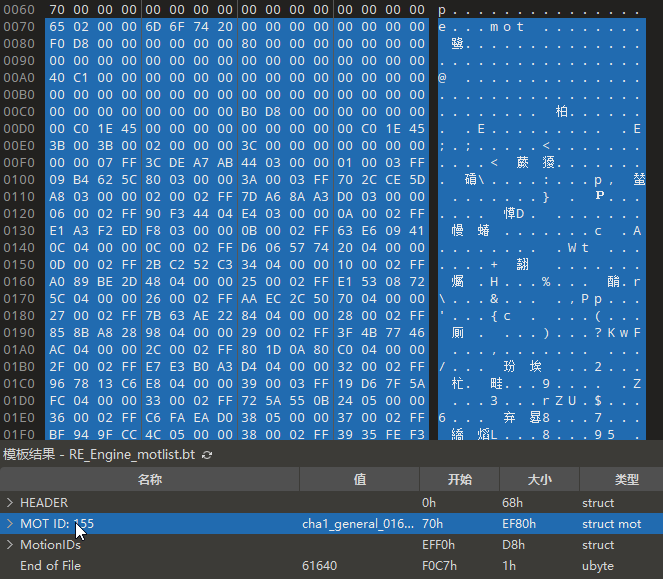

选中其中的MOT ID字段，确保二进制区中对应的字节被蓝色选中

ps:如果你有多个MOT字段，那么建议你检查你的文件复制对了吗？理论上其他文件也是一样的，只是需要计算更多的偏移。我选择的这个文件只含一个mot，非常适合狸猫换太子

将Figure00_060_Body_pose_mot.mot.613拖进去打开，然后按下Ctrl+A全选，然后复制。

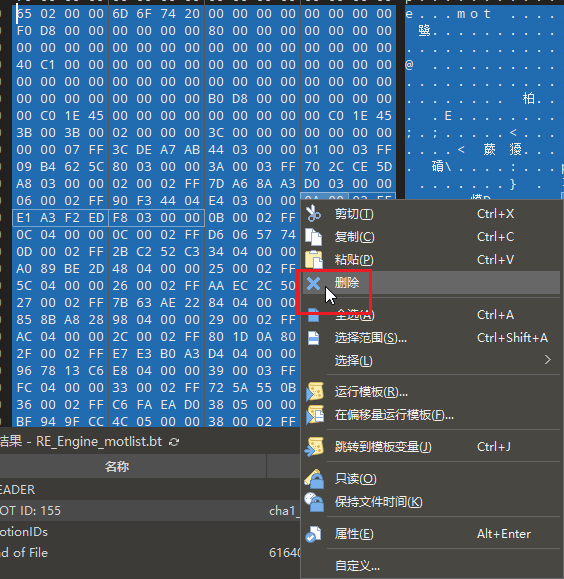

切回刚才的Motlist文件，将选中的蓝色部分删除。

按下键盘上的Insert键，当然，你也可以点击右下角将键入模式改为插入，然后将mot文件粘贴到motlist中。（注意右下角的INS标志）

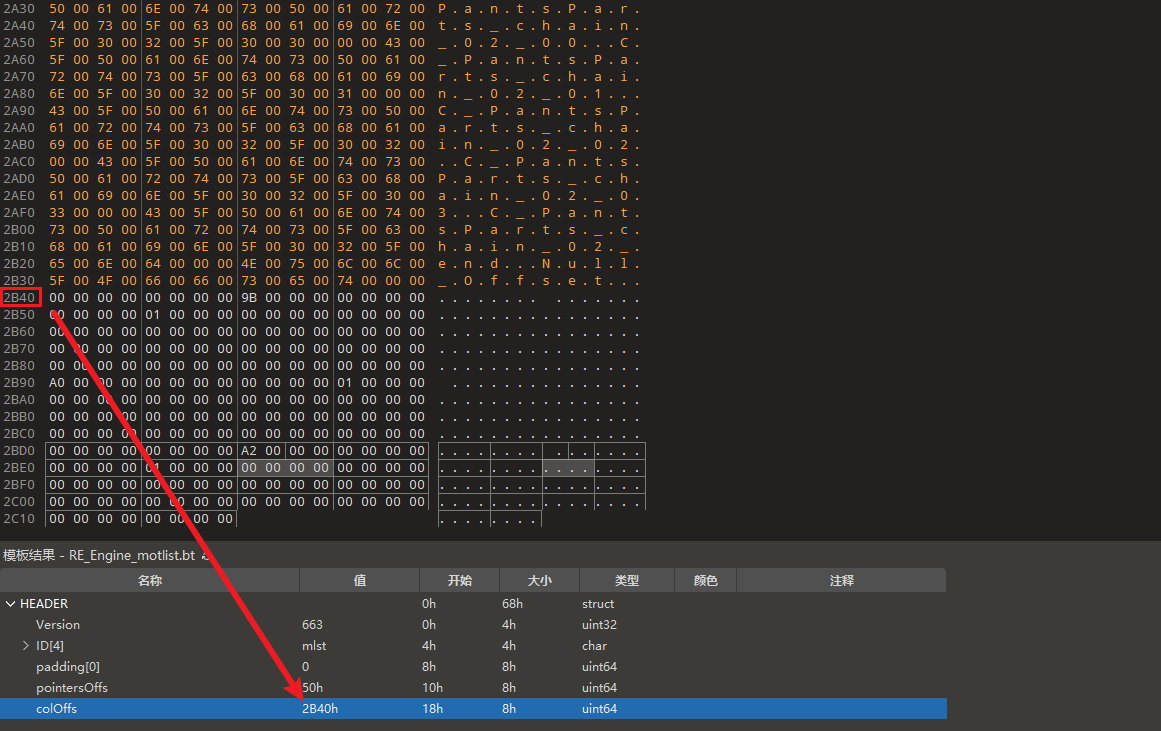

随后，记住蓝色部分的下一行的地址。这是一个偏移，如上图所示，这个值为0x2B40。随后，点击模板结果里的HEADER中的colOffs修改为这个值。

保存motlist文件即可。

使用3dsMax导入并编辑姿势

启动3dsMax之后，运行REEM_NOESIS_CMD.ms和motlist tool.ms。

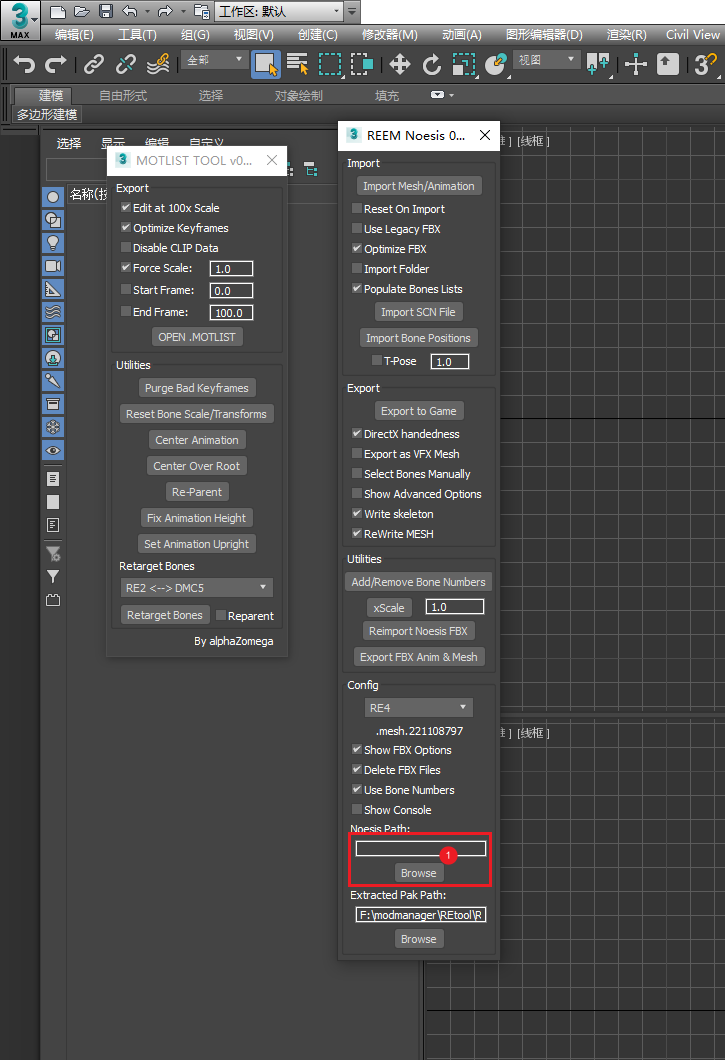

正常情况下，你的3dsMax此时的窗口大概会变成这样：

下面，在1处，点击Browse定位到你下载的Noesis可执行文件位置，确保路径正确。

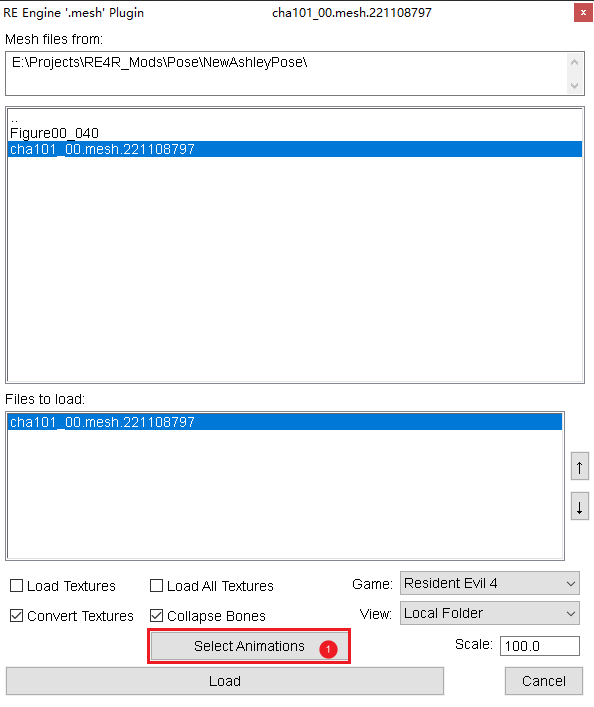

然后，点击上方的Import Mesh/Animation，在弹出的窗口中选择你要导入的mesh文件 ，即cha101_00.mesh.221108797。随后，在打开的窗口中选择Select Animations打开动画选择子窗口。

如果这个窗口没有出现，很可能是因为在后台。你可以按下Win+D切换到桌面后，再按下win键，一般就会出现了

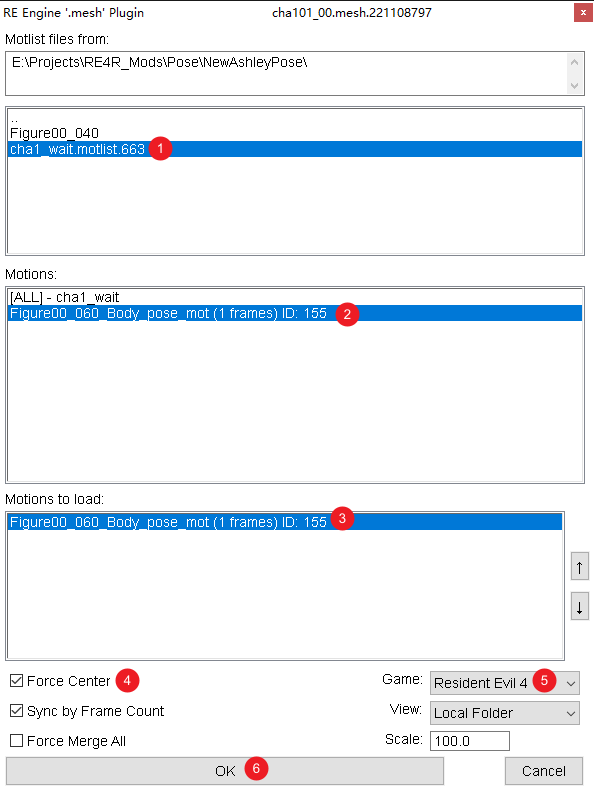

在弹出的子窗口中，依次按照图上的标志选择对应的项目。注意：如果你的路径不对的话，请更改上面的“Motlist files from”路径

点击OK并点击Load之后，在导入fbx窗口点击确认即可导入模型

导入后，3dsMax的界面大概会像这样：

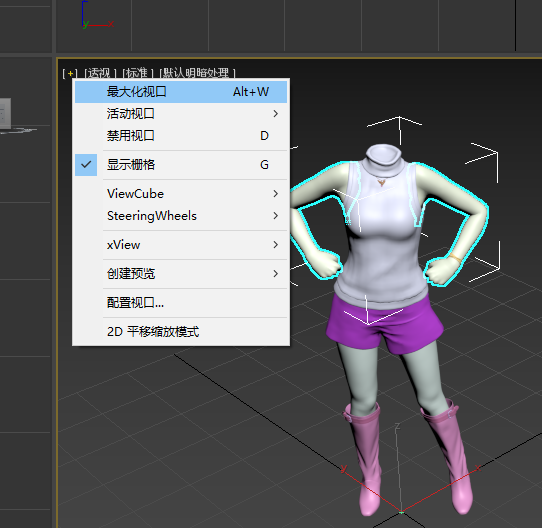

下面我们对这个姿势进行一些调整。我们首先将视窗调整为透视三维视图。

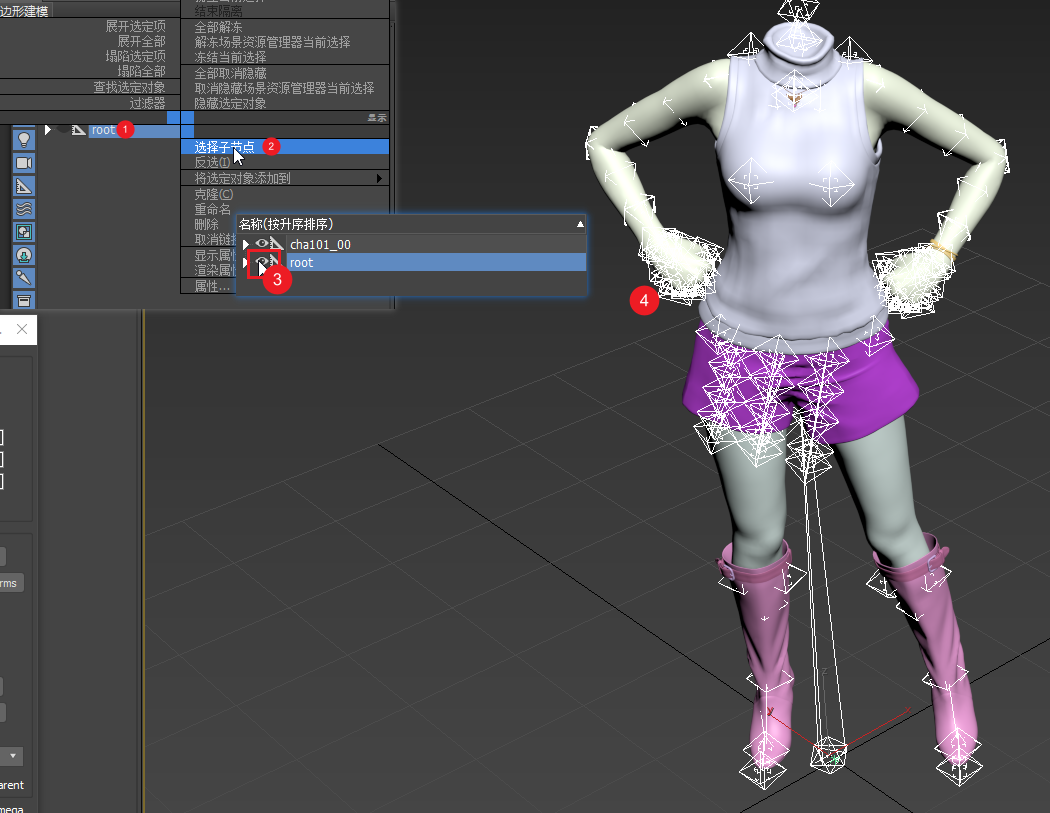

现在窗口中显示的是mesh文件，而需要调整的是骨骼，因此我们需要让骨骼可见。按照下面的操作指示，将所有骨骼变为可见状态。（选择左侧栏目中的“root”根项，然后右键选择子节点，随后点开前面的小眼睛）

现在在人物上已经有了骨骼模型，下一步我们将调整这个骨骼模型。我个人习惯将直接使用默认明暗处理进行调整。

（这一步可以自行设计姿势）

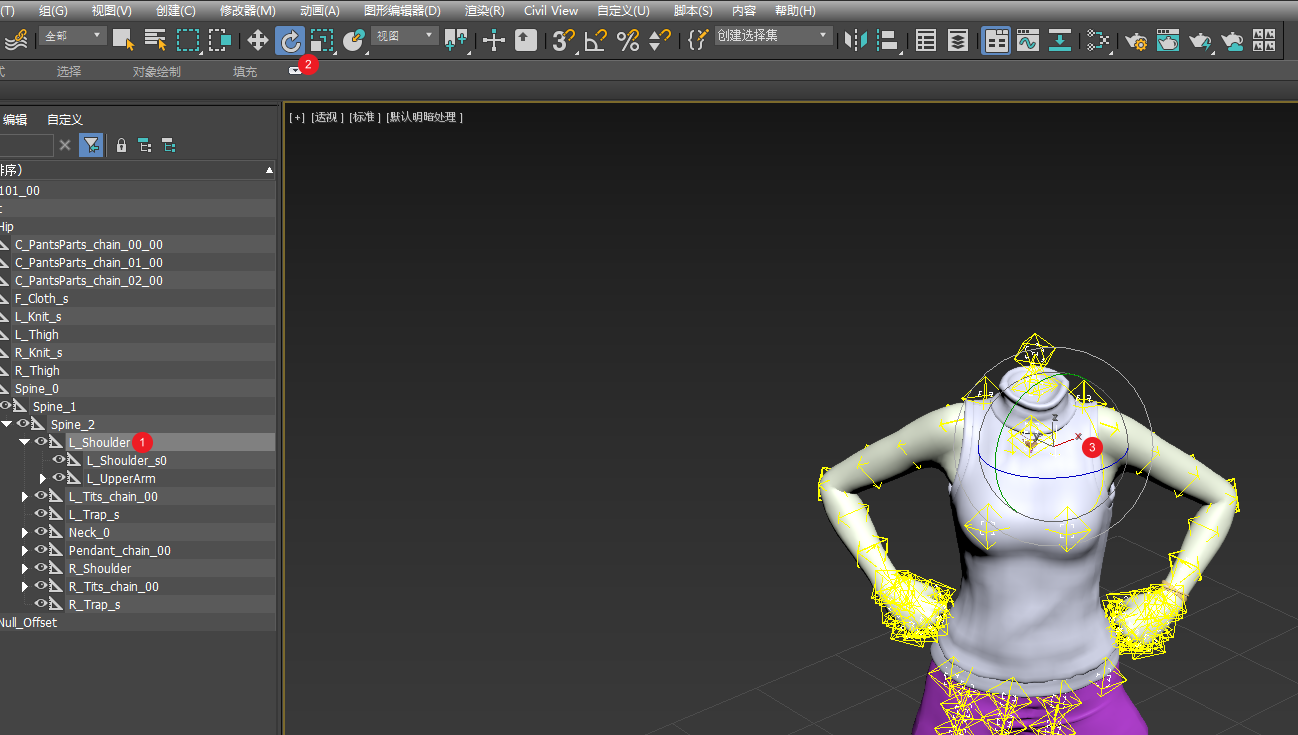

如上所示，展开root下的逐个骨骼，找到L_Shoulder然后选中，打开选择并旋转按钮（2），三维视图中就会出现一个gizmos球。旋转这个gizmos球就可以控制人物的左肩膀。这里就可以自行更改姿势了

一些小细节要注意：

当导入的骨骼出现编号，如下图

需要先选中人物的任意一个建模，然后点击右侧的“Add/Remove Bone Numbers”来将编号删除。

另外，要注意操作骨骼时，位移工具、缩放工具要插帧。

如图，正常情况下，导入的mesh只有旋转的K帧

此时进行位移和缩放是不会生效的，你需要点击右下角的“设置关键点”来启用其他三个轨道的K帧。

下面的帧显示出三色就说明缩放、位移、旋转都应用了。（笔者因为这个笨问题卡了好久）

这样，操作位移、缩放就可用了。

更改结束之后，可以向保存为max文件以便后续使用。

选择“脚本”后选择骨骼工具

随后，选中所有骨骼，然后点击勾选“启用骨骼”

将动画注入到motlist中（覆写）

找到MOTLIST选项卡，点击OPEN .MOTLIST按钮，打开子菜单

随后点击INJECT ANIMATION，编辑好的姿势就已经注入到一个新的motlist里了。

从motlist中取出mot文件

打开010编辑器，应用模板之后应该看到一个MOT ID项目。选中这个项目，然后在文件-保存选择中将mot的二进制数据导出成新文件。为了方便起见，我们就直接命名为Figure00_040_body_00.mot.613

至此，一个姿势就已经编辑完毕。

创建mod文件

Fluffy Mod Manager的工作原理是进行替换文件。因此，我们按照原来的Figure00_040_body_00.mot.613的文件夹结构创建一个文件夹结构。在工作目录下打开终端，输入

mkdir MyPose\natives\STM\_Chainsaw\AppSystem\UI\Figure\Figure00_040\

就能够方便的创建嵌套文件夹，补充必要的modinfo信息和mod图片。作为参考，我的modinfo.ini如下：

name=MyPose
version=1
description=A demo pose for ashley
author=hed10ne
category=Ashley

随后，将工作目录里的Figure00_040整个合并到mod文件夹中，然后用刚才从010编辑器中生成的mot文件替换其中的Figure00_040_body_00.mot.613。压缩之后放入Mod加载器，加载即可。

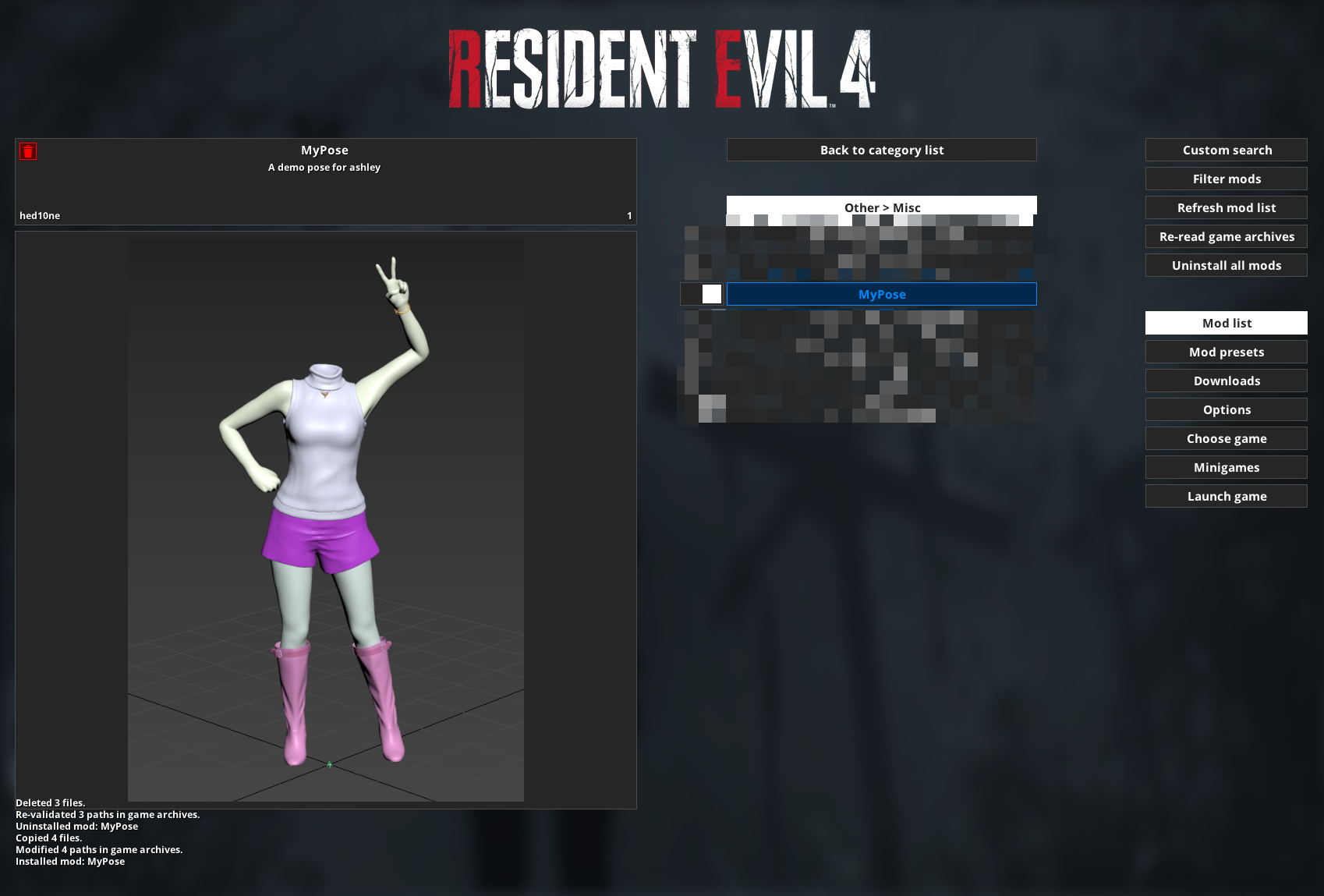

最终效果

后续

如果需要编辑动画，则只需要编辑关键帧里的骨骼。具体的操作是，打开具有多个帧的动画时，3ds会显示每个帧的动画关键帧。只需要编辑关键帧的骨骼，分别做好姿势，就能做好动画。
