第十四章：多容器应用：Kubernetes 开发环境搭建

这一章开始使用 Kubernetes 部署更复杂的项目，使用的是学习 docker-compose 时的 docker-complex 那个应用，Kubernetes 版本的架构如下图：

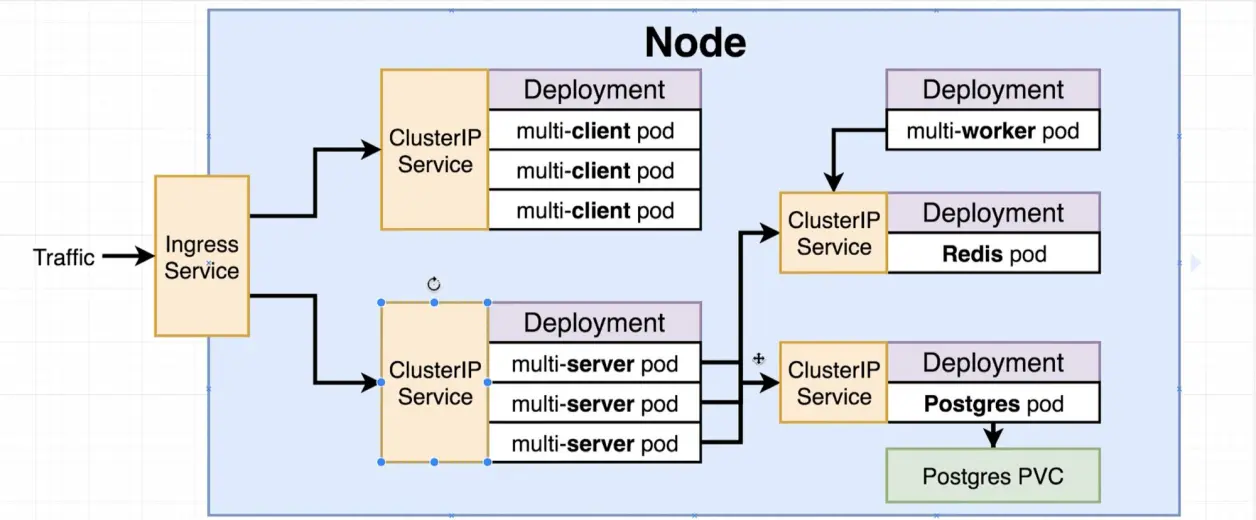

kubernetes-complex项目架构

一共需要11个配置文件。

启动模板可以使用咪咪的：

https://github.com/lyf61/Docker-and-Kubernetes-The-Complete-Guide-Complex-App-Kubernetes-Starter

不过由于我们不会部署在生产环境，且我们使用的 Docker 镜像都是讲师已经发布的，所以开发环境下完全不使用模板也可以。



首先创建 client 的 service 与 deployment，在项目根目录下创建 k8s 文件夹，随后创建两个文件：

client-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: client-deployment
spec:
  replicas: 3
  selector:
    matchLabels:
      component: web
  template:
    metadata:
      labels:
        component: web
    spec:
      containers:
        - name: client
          image: stephengrider/multi-client
          ports:
            - containerPort: 3000

client-cluster-ip-service.yaml

apiVersion: v1
kind: Service
metadata:
  name: client-cluster-ip-service
spec:
  type: ClusterIP
  selector:
    component: web
  ports:
    - port: 3000
      targetPort: 3000

随后使用 kubectl apply 应用配置测试一下，这次 -f 选项传入文件夹，kubectl 会自动应用文件夹下所有配置：

wuxianmimi kubernetes-complex % kubectl apply -f k8s
service/client-cluster-ip-service created
deployment.apps/client-deployment created
wuxianmimi kubernetes-complex % kubectl get deployment
NAME                READY   UP-TO-DATE   AVAILABLE   AGE
client-deployment   3/3     3            3           66s
wuxianmimi kubernetes-complex % kubectl get pod
NAME                                 READY   STATUS    RESTARTS   AGE
client-deployment-7cb6c958f7-4c4pc   1/1     Running   0          72s
client-deployment-7cb6c958f7-4kp2x   1/1     Running   0          72s
client-deployment-7cb6c958f7-gv78d   1/1     Running   0          72s
wuxianmimi kubernetes-complex % kubectl get svc
NAME                        TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)    AGE
client-cluster-ip-service   ClusterIP   10.109.207.213   <none>        3000/TCP   80s
kubernetes                  ClusterIP   10.96.0.1        <none>        443/TCP    18h
wuxianmimi kubernetes-complex %

可以看到启动成功了。

继续创建 server 与 worker 相关对象配置：

server-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: server-deployment
spec:
  replicas: 3
  selector:
    matchLabels:
      component: server
  template:
    metadata:
      labels:
        component: server
    spec:
      containers:
        - name: server
          image: stephengrider/multi-server
          ports:
            - containerPort: 5000

server-cluster-ip-service.yaml

apiVersion: v1
kind: Service
metadata:
  name: server-cluster-ip-service
spec:
  type: ClusterIP
  selector:
    component: server
  ports:
    - port: 5000
      targetPort: 5000

worker-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: worker-deployment
spec:
  replicas: 3
  selector:
    matchLabels:
      component: worker
  template:
    metadata:
      labels:
        component: worker
    spec:
      containers:
        - name: worker
          image: stephengrider/multi-worker

测试后，server Pod 中的日志应该显示数据库连接不上，说明其他配置没问题：

wuxianmimi kubernetes-complex % kubectl get pods
NAME                                 READY   STATUS    RESTARTS   AGE
client-deployment-7cb6c958f7-4c4pc   1/1     Running   0          32m
client-deployment-7cb6c958f7-4kp2x   1/1     Running   0          32m
client-deployment-7cb6c958f7-gv78d   1/1     Running   0          32m
server-deployment-9bff8dfb-cc7ls     1/1     Running   0          3m13s
server-deployment-9bff8dfb-dktx4     1/1     Running   0          3m13s
server-deployment-9bff8dfb-m9mg8     1/1     Running   0          3m13s
worker-deployment-666c96ffc5-n6gh8   1/1     Running   0          3m13s
wuxianmimi kubernetes-complex % kubectl logs server-deployment-9bff8dfb-m9mg8
​
> @ start /app
> node index.js
​
Listening
{ Error: connect ECONNREFUSED 127.0.0.1:5432
    at TCPConnectWrap.afterConnect [as oncomplete] (net.js:1161:14)
  errno: 'ECONNREFUSED',
  code: 'ECONNREFUSED',
  syscall: 'connect',
  address: '127.0.0.1',
  port: 5432 }

接下来配置 Redis 与 Postgres：

redis-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: redis-deployment
spec:
  replicas: 1
  selector:
    matchLabels:
      component: redis
  template:
    metadata:
      labels:
        component: redis
    spec:
      containers:
        - name: redis
          image: redis:4-alpine
          ports:
            - containerPort: 6379

redis-cluster-ip-service.yaml

apiVersion: v1
kind: Service
metadata:
  name: redis-cluster-ip-service
spec:
  type: ClusterIP
  selector:
    component: redis
  ports:
    - port: 6379
      targetPort: 6379

postgres-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: postgres-deployment
spec:
  replicas: 1
  selector:
    matchLabels:
      component: postgres
  template:
    metadata:
      labels:
        component: postgres
    spec:
      containers:
        - name: postgres
          image: postgres:10.5
          ports:
            - containerPort: 5432

postgres-cluster-ip-service.yaml

apiVersion: v1
kind: Service
metadata:
  name: postgres-cluster-ip-service
spec:
  type: ClusterIP
  selector:
    component: postgres
  ports:
    - port: 5432
      targetPort: 5432

• Kubernetes 中的 Volume

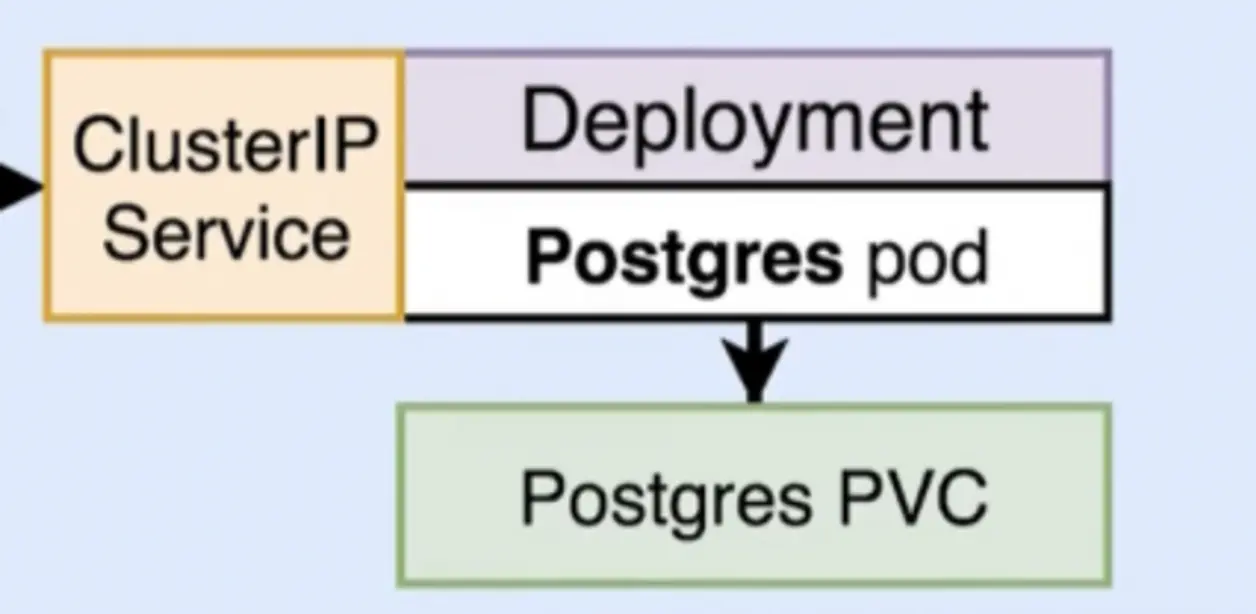

在本项目架构图中，我们发现一个叫 Postgres PVC 的东东。如果没有这个对象，当我们 postgres 容器被销毁的时候，postgres 中的数据也同时被销毁了。所以这个对象有点类似我们之前学习 Docker 时 Volume 的概念，但是 Docker 中 Volume 是一种让容器访问外部文件系统的机制，而 Kubernetes 中的 Volume 是一个对象，在 Pod 层面存储数据。

Postgres PVC

• PersistentVolume

Kubernetes 中的 Volume 在 Pod 层面存储数据，所以 Pod 的生命周期也会影响数据，这不太好。而 PersistentVolume 解决了这个问题，把数据从 Pod 中“剥离”了出来。

• PersistentVolumeClaim

乍一眼看上去与 PersistentVolume 很像，这两个有什么区别？在课程的 P186 视频讲师用火柴人动画讲解了很清楚，可以看一下。简单的来说就是 PersistentVolume 是预先静态分配好的一个存储资源，而 PersistentVolumeClaim 是对存储空间的请求和申领，等需要时才会提供。



创建我们的 PersistentVolumeClaim，在 k8s 目录创建文件 database-persistent-volume-cliam.yaml：

apiVersion: v1
# 对于我们来说新的对象类型
kind: PersistentVolumeClaim
metadata:
  name: database-persistent-volume-claim
spec:
  # 访问模式，一共有四种取值：
  # ReadWriteOnce    卷可以被 一个节点 以读写方式挂载
  # ReadOnlyMany     卷可以被 多个节点 只读方式挂载
  # ReadWriteMany    卷可以被 多个节点 以读写方式挂载
  # ReadWriteOncePod 卷可以被 单个Pod  以读写方式挂载
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      # 要求2GB存储空间
      storage: 2Gi

• StorageClass

存储 "类" 的方法，简单来说就是申请一块存储空间时的策略和方法的提供者。

在本地环境中只有一种方式，在云服务上有各个云服务器厂商提供的“类”，可以通过命令行 kubectl get storageclass 来查看当前支持哪些 StorageClass：

wuxianmimi kubernetes-complex % kubectl get storageclass
NAME                 PROVISIONER                RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
standard (default)   k8s.io/minikube-hostpath   Delete          Immediate           false                  20h
wuxianmimi kubernetes-complex %



随后在 postgres-deployment.yaml 中增加 Volume 的相关配置：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: postgres-deployment
spec:
  replicas: 1
  selector:
    matchLabels:
      component: postgres
  template:
    metadata:
      labels:
        component: postgres
    spec:
      # 可以由属于 Pod 的容器挂载的卷列表
      volumes:
        - name: postgres-storage
          persistentVolumeClaim:
            claimName: database-persistent-volume-claim
      containers:
        - name: postgres
          image: postgres:10.5
          ports:
            - containerPort: 5432
          # 要挂载到容器文件系统中的 Pod 卷
          volumeMounts:
            - name: postgres-storage
              # 在容器内 Volume 的挂载路径
              mountPath: /var/lib/postgresql/data
              # Volume 中的路径，默认为 ""（卷的根）。
              subPath: postgres

应用配置后，我们在命令行查看 pv 与 pvc 的情况：

wuxianmimi kubernetes-complex % kubectl get pv
NAME                                       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                                      STORAGECLASS   REASON   AGE
pvc-a62cbd16-f788-4daf-b6e2-e3ec77ebdc32   2Gi        RWO            Delete           Bound    default/database-persistent-volume-claim   standard                28s
wuxianmimi kubernetes-complex % kubectl get pvc
NAME                               STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
database-persistent-volume-claim   Bound    pvc-a62cbd16-f788-4daf-b6e2-e3ec77ebdc32   2Gi        RWO            standard       30s
wuxianmimi kubernetes-complex %

• 环境变量

到目前为止我们还没有设置我们的环境变量，那如何设置数据库的连接信息呢？

在 worker-deployment.yaml 中增加 Redis 的环境变量：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: worker-deployment
spec:
  replicas: 1
  selector:
    matchLabels:
      component: worker
  template:
    metadata:
      labels:
        component: worker
    spec:
      containers:
        - name: worker
          image: stephengrider/multi-worker
          # 设置环境变量
          env:
            - name: REDIS_HOST
              value: redis-cluster-ip-service
            - name: REDIS_PORT
              value: '6379'

在 server-deployment.yaml 中，增加 Redis 和 Postgres 的环境变量：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: server-deployment
spec:
  replicas: 3
  selector:
    matchLabels:
      component: server
  template:
    metadata:
      labels:
        component: server
    spec:
      containers:
        - name: server
          image: stephengrider/multi-server
          ports:
            - containerPort: 5000
          # 设置环境变量
          env:
            - name: REDIS_HOST
              value: redis-cluster-ip-service
            - name: REDIS_PORT
              value: '6379'
            - name: PGUSER
              value: postgres
            - name: PGHOST
              value: postgres-cluster-ip-service
            - name: PGPORT
              value: '5432'
            - name: PGDATABASE
              value: postgres

• Secret

还剩最后的 Postgres 密码没有配置，这种敏感信息用明文写在配置文件中不太合适，Kubernetes 为我们提供了一种方式来存储这些敏感信息，这个对象叫 Secret。

使用 kubectl create secret generic pgpassword --from-literal PGPASSWORD=12345asdf 命令创建 Secret。

获取目前 sercet：

wuxianmimi kubernetes-complex % kubectl get secrets
NAME                  TYPE                                  DATA   AGE
default-token-mdzch   kubernetes.io/service-account-token   3      26h
pgpassword            Opaque                                1      22s
wuxianmimi kubernetes-complex %

sercet 是存在环境变量中的，不同的机器上部署要重新设置 secret。

随后在 server 与 postgres 中添加密码（secretKeyRef）：

server-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: server-deployment
spec:
  replicas: 3
  selector:
    matchLabels:
      component: server
  template:
    metadata:
      labels:
        component: server
    spec:
      containers:
        - name: server
          image: stephengrider/multi-server
          ports:
            - containerPort: 5000
          # 设置环境变量
          env:
            - name: REDIS_HOST
              value: redis-cluster-ip-service
            - name: REDIS_PORT
              value: '6379'
            - name: PGUSER
              value: postgres
            - name: PGHOST
              value: postgres-cluster-ip-service
            - name: PGPORT
              value: '5432'
            - name: PGDATABASE
              value: postgres
            - name: PGPASSWORD
              # 值来自我们刚刚设置的 Secret
              valueFrom:
                secretKeyRef:
                  name: pgpassword
                  key: PGPASSWORD

postgres-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: postgres-deployment
spec:
  replicas: 1
  selector:
    matchLabels:
      component: postgres
  template:
    metadata:
      labels:
        component: postgres
    spec:
      # 可以由属于 Pod 的容器挂载的卷列表
      volumes:
        - name: postgres-storage
          persistentVolumeClaim:
            claimName: database-persistent-volume-claim
      containers:
        - name: postgres
          image: postgres:10.5
          ports:
            - containerPort: 5432
          # 要挂载到容器文件系统中的 Pod 卷
          volumeMounts:
            - name: postgres-storage
              # 在容器内 Volume 的挂载路径
              mountPath: /var/lib/postgresql/data
              # Volume 中的路径，默认为 ""（卷的根）。
              subPath: postgres
          env:
            - name: PGPASSWORD
              # 值来自我们刚刚设置的 Secret
              valueFrom:
                secretKeyRef:
                  name: pgpassword
                  key: PGPASSWORD
