第26章 FATFS介绍及应用
第二十六章 FATFS介绍及应用
1. FATFS简介
FATFS 是一个完全免费开源的 FAT/exFAT 文件系统模块，专门为小型的嵌入式系统而设计。它完全用标准 C 语言（ANSI C C89） 编写，所以具有良好的硬件平台独立性，只需做简单的修改就可以移植到 8051、 PIC、 AVR、 ARM、 Z80、 RX 等系列单片机上。它支持 FATl2、 FATl6 和FAT32，支持多个存储媒介；有独立的缓冲区，可以对多个文件进行读／写，并特别对 8 位单片机和 16 位单片机做了优化。
最顶层是应用层，使用者无需理会FATFS的内部结构和复杂的FAT协议，只需要调用FATFS模块提供给用户的一系列应用接口函数，如 f_open， f_read， f_write 和 f_close 等，就可以像在PC 上读／写文件那样简单。
中间层 FATFS 模块，实现了 FAT 文件读／写协议。 FATFS 模块提供的是 ff.c 和 ff.h。除非有必要，使用者一般不用修改，使用时将头文件直接包含进去即可。
需要我们编写移植代码的是 FATFS 模块提供的底层接口，它包括存储媒介读／写接口（diskI/O）和供给文件创建修改时间的实时时钟。
2. FATFS移植
2.1 可选配置项
FATFS 模块在移植的时候，我们一般只需要修改 2 个文件，即 ffconf.h 和 diskio.c。 FATFS模块的所有配置项都是存放在 ffconf.h 里面，我们可以通过配置里面的一些选项，来满足自己的需求。接下来我们介绍几个重要的配置选项。
-
FF_FS_TINY。这个选项在 R0.07 版本中开始出现，之前的版本都是以独立的 C 文件出现（FATFS 和 TinyFATFS），有了这个选项之后，两者整合在一起了，使用起来更方便。我们使用 FATFS，所以把这个选项定义为 0 即可。
-
FF _FS_READONLY。这个用来配置是不是只读，本章我们需要读写都用，所以这里设置为 0 即可。
-
FF _USE_STRFUNC。这个用来设置是否支持字符串类操作，比如 f_putc， f_puts 等，本章我们需要用到，故设置这里为 1。
-
FF _USE_MKFS。用来定时是否使能格式化，本章需要用到，所以设置这里为 1。
-
FF _USE_FASTSEEK。这个用来使能快速定位，我们设置为 1，使能快速定位。
-
FF _USE_LABEL。这个用来设置是否支持磁盘盘符（磁盘名字）读取与设置。我们设置为 1，使能，就可以通过相关函数读取或者设置磁盘的名字了。
-
FF _CODE_PAGE。这个用于设置语言类型，包括很多选项（见 FATFS 官网说明），我们这里设置为 936，即简体中文（GBK 码， 同一个文件夹下的 ffunicode.c 根据这个宏选择对应的语言设置）。
-
FF_USE_LFN。该选项用于设置是否支持长文件名（还需要_CODE_PAGE 支持），取值范围为 0~3。 0，表示不支持长文件名， 1~3 是支持长文件名，但是存储地方不一样，我们选择使用 3，通过 ff_memalloc 函数来动态分配长文件名的存储区域。
-
FF_VOLUMES。用于设置 FATFS 支持的逻辑设备数目，我们设置为 2，即支持 2 个设备。
-
FF_MAX_SS。扇区缓冲的最大值，一般设置为 512。11） FF_FS_EXFAT。 新版本增加的功能， 使用 exFAT 文件系统，用于支持超过 32Gb 的超大存储。 它们使用的是 exFAT 文件系统，使用它时必须要根据设置 FF_USE_LFN 这个参数的值以决定 exFATs 系统使用的内存来自堆栈还是静态数组。
2.2 移植步骤
-
数据类型：在 integer.h 里面去定义好数据的类型。这里需要了解你用的编译器的数据类型，并根据编译器定义好数据类型
-
配置：通过 ffconf.h 配置 FATFS 的相关功能，以满足你的需要。
-
函数编写：打开 diskio.c，进行底层驱动编写，需要编写 5 个接口函数，如下图所示：
首先是 disk_initialize 函数：
/**
* @brief 初始化磁盘
* @param pdrv : 磁盘编号0~9
* @retval 执行结果(参见FATFS, DSTATUS的定义)
*/
DSTATUS disk_initialize (
BYTE pdrv /* Physical drive number to identify the drive */
)
{
uint8_t res = 0;
switch (pdrv)
{
case SD_CARD: /* SD卡 */
res = sd_init(); /* SD卡初始化 */
break;
case EX_FLASH: /* 外部flash */
spi_flash_init();
break;
default:
res = 1;
break;
}
if (res)
{
return STA_NOINIT;
}
else
{
return 0; /* 初始化成功*/
}
}

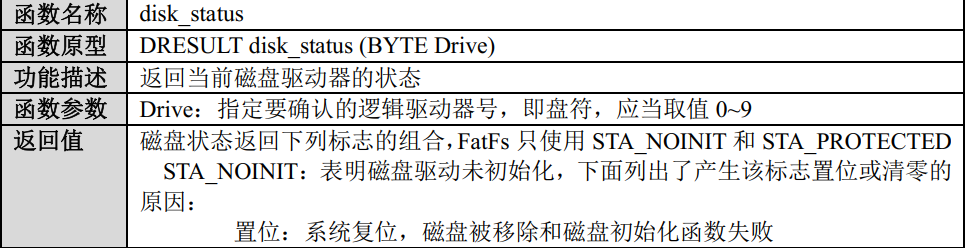

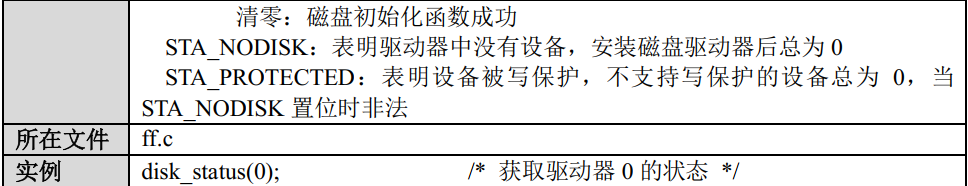

第二个函数是 disk_status 函数：
/**
* @brief 获得磁盘状态
* @param pdrv : 磁盘编号0~9
* @retval 执行结果(参见FATFS, DSTATUS的定义)
*/
DSTATUS disk_status (
BYTE pdrv /* Physical drive number to identify the drive */
)
{
return RES_OK;
}
第三个函数是 disk_read 函数：
/**
* @brief 读扇区
* @param pdrv : 磁盘编号0~9
* @param buff : 数据接收缓冲首地址
* @param sector : 扇区地址
* @param count : 需要读取的扇区数
* @retval 执行结果(参见FATFS, DRESULT的定义)
*/
DRESULT disk_read (
BYTE pdrv, /* Physical drive number to identify the drive */
BYTE *buff, /* Data buffer to store read data */
DWORD sector, /* Sector address in LBA */
UINT count /* Number of sectors to read */
)
{
uint8_t res = 0;
if (!count) return RES_PARERR; /* count不能等于0，否则返回参数错误 */
switch (pdrv)
{
case SD_CARD: /* SD卡 */
res = sd_read_disk(buff, sector, count);
while (res) /* 读出错 */
{
//printf("sd rd error:%d\r\n", res);
sd_init(); /* 重新初始化SD卡 */
res = sd_read_disk(buff, sector, count);
}
break;
case EX_FLASH: /* 外部flash */
for (; count > 0; count--)
{
flash_read(buff, SPI_FLASH_FATFS_BASE + sector * SPI_FLASH_SECTOR_SIZE, SPI_FLASH_SECTOR_SIZE);
sector++;
buff += SPI_FLASH_SECTOR_SIZE;
}
res = 0;
break;
default:
res = 1;
}
/* 处理返回值，将返回值转成ff.c的返回值 */
if (res == 0x00)
{
return RES_OK;
}
else
{
return RES_ERROR;
}
}
第四个函数是 disk_write 函数：
/**
* @brief 写扇区
* @param pdrv : 磁盘编号0~9
* @param buff : 发送数据缓存区首地址
* @param sector : 扇区地址
* @param count : 需要写入的扇区数
* @retval 执行结果(参见FATFS, DRESULT的定义)
*/
DRESULT disk_write (
BYTE pdrv, /* Physical drive number to identify the drive */
const BYTE *buff, /* Data to be written */
DWORD sector, /* Sector address in LBA */
UINT count /* Number of sectors to write */
)
{
uint8_t res = 0;
if (!count) return RES_PARERR; /* count不能等于0，否则返回参数错误 */
switch (pdrv)
{
case SD_CARD: /* SD卡 */
res = sd_write_disk((uint8_t *)buff, sector, count);
while (res) /* 写出错 */
{
//printf("sd wr error:%d\r\n", res);
sd_init(); /* 重新初始化SD卡 */
res = sd_write_disk((uint8_t *)buff, sector, count);
}
break;
case EX_FLASH: /* 外部flash */
for (; count > 0; count--)
{
flash_write((uint8_t *)buff, SPI_FLASH_FATFS_BASE + sector * SPI_FLASH_SECTOR_SIZE, SPI_FLASH_SECTOR_SIZE);
sector++;
buff += SPI_FLASH_SECTOR_SIZE;
}
res = 0;
break;
default:
res = 1;
}
/* 处理返回值，将返回值转成ff.c的返回值 */
if (res == 0x00)
{
return RES_OK;
}
else
{
return RES_ERROR;
}
}
第五个函数是 disk_ioctl 函数：
/**
* @brief 获取其他控制参数
* @param pdrv : 磁盘编号0~9
* @param ctrl : 控制代码
* @param buff : 发送/接收缓冲区指针
* @retval 执行结果(参见FATFS, DRESULT的定义)
*/
DRESULT disk_ioctl (
BYTE pdrv, /* Physical drive number (0..) */
BYTE cmd, /* Control code */
void *buff /* Buffer to send/receive control data */
)
{
DRESULT res;
if (pdrv == SD_CARD) /* SD卡 */
{
switch (cmd)
{
case CTRL_SYNC:
res = RES_OK;
break;
case GET_SECTOR_SIZE:
*(DWORD *)buff = 512;
res = RES_OK;
break;
case GET_BLOCK_SIZE:
*(WORD *)buff = sdcard_info_handle.LogBlockSize;
res = RES_OK;
break;
case GET_SECTOR_COUNT:
*(DWORD *)buff = sdcard_info_handle.LogBlockNbr;
res = RES_OK;
break;
default:
res = RES_PARERR;
break;
}
}
else if (pdrv == EX_FLASH) /* 外部FLASH */
{
switch (cmd)
{
case CTRL_SYNC:
res = RES_OK;
break;
case GET_SECTOR_SIZE:
*(WORD *)buff = SPI_FLASH_SECTOR_SIZE;
res = RES_OK;
break;
case GET_BLOCK_SIZE:
*(WORD *)buff = SPI_FLASH_BLOCK_SIZE;
res = RES_OK;
break;
case GET_SECTOR_COUNT:
*(DWORD *)buff = SPI_FLASH_SECTOR_COUNT;
res = RES_OK;
break;
default:
res = RES_PARERR;
break;
}
}
else
{
res = RES_ERROR; /* 其他的不支持 */
}
return res;
}
以上五个函数，我们将在软件设计部分一一实现。通过以上 3 个步骤，我们就完成了对FATFS 的移植，就可以在我们的代码里面使用 FATFS 了。
3. FATFS应用示例
3.1 fattester.h
#ifndef __FATTESTER_H
#define __FATTESTER_H
#include "sys.h"
#include "ff.h"
/* 定义是否支持文件系统测试功能
* 1, 支持(开启);
* 0, 不支持(关闭);
*/
#define USE_FATTESTER 1
/* 如果支持文件系统测试 ,则使能以下代码 */
#if USE_FATTESTER == 1
/* FATFS 测试用结构体 */
typedef struct
{
FIL *file; /* 文件结构体指针1 */
FILINFO fileinfo; /* 文件信息 */
DIR dir; /* 目录 */
uint8_t *fatbuf; /* 读写缓存 */
uint8_t initflag; /* 初始化标志 */
} _m_fattester;
extern _m_fattester fattester; /* FATFS测试结构体 */
uint8_t mf_init(void); /* 初始化文件系统测试 */
void mf_free(void); /* 释放文件系统测试时申请的内存 */
uint8_t mf_mount(uint8_t* path, uint8_t mt);
uint8_t mf_open(uint8_t*path, uint8_t mode);
uint8_t mf_close(void);
uint8_t mf_read(uint16_t len);
uint8_t mf_write(uint8_t*dat, uint16_t len);
uint8_t mf_opendir(uint8_t* path);
uint8_t mf_closedir(void);
uint8_t mf_readdir(void);
uint8_t mf_scan_files(uint8_t * path);
uint32_t mf_showfree(uint8_t *drv);
uint8_t mf_lseek(uint32_t offset);
uint32_t mf_tell(void);
uint32_t mf_size(void);
uint8_t mf_mkdir(uint8_t*pname);
uint8_t mf_fmkfs(uint8_t* path, uint8_t opt, uint16_t au);
uint8_t mf_unlink(uint8_t *pname);
uint8_t mf_rename(uint8_t *oldname, uint8_t* newname);
void mf_getlabel(uint8_t *path);
void mf_setlabel(uint8_t *path);
void mf_gets(uint16_t size);
uint8_t mf_putc(uint8_t c);
uint8_t mf_puts(uint8_t*c);
#endif
#endif
3.2 fattester.c
#include "string.h"
#include "malloc.h"
#include "usart.h"
#include "exfuns.h"
#include "fattester.h"
#include "sdio.h"
/* 如果支持文件系统测试 ,则使能以下代码 */
#if USE_FATTESTER == 1
/* FATFS测试结构体
* 主要包含了文件指针/文件信息/目录/读写缓存等信息, 方便fattester.c
* 里面的测试函数使用. 当不需要使用文件系统测试功能时
*/
_m_fattester fattester;
/**
* @brief 初始化文件系统测试(申请内存)
* @note 该函数必须在执行任何文件系统测试之前被调用一次.
* 该函数只需要被成功调用一次即可,无需重复调用!!
* @param 无
* @retval 执行结果: 0, 成功; 1, 失败;
*/
uint8_t mf_init(void)
{
fattester.file = (FIL *)mymalloc(SRAMIN, sizeof(FIL)); /* 为file申请内存 */
fattester.fatbuf = (uint8_t *)mymalloc(SRAMIN, 512); /* 为fattester.fatbuf申请内存 */
if (fattester.file && fattester.fatbuf)
{
return 0; /* 申请成功 */
}
else
{
mf_free(); /* 释放内存 */
return 1; /* 申请失败 */
}
}
/**
* @brief 释放文件系统测试申请的内存
* @note 调用完该函数以后, 文件系统测试功能将失效.
* @param 无
* @retval 无
*/
void mf_free(void)
{
myfree(SRAMIN, fattester.file);
myfree(SRAMIN, fattester.fatbuf);
}
/**
* @brief 为磁盘注册工作区
* @param path : 磁盘路径，比如"0:"、"1:"
* @param mt : 0，不立即注册(稍后注册); 1，立即注册
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
uint8_t mf_mount(uint8_t *path, uint8_t mt)
{
return f_mount(fs[1], (const TCHAR *)path, mt);
}
/**
* @brief 打开文件
* @param path : 路径 + 文件名
* @param mode : 打开模式
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
uint8_t mf_open(uint8_t *path, uint8_t mode)
{
uint8_t res;
res = f_open(fattester.file, (const TCHAR *)path, mode); /* 打开文件 */
return res;
}
/**
* @brief 关闭文件
* @param 无
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
uint8_t mf_close(void)
{
f_close(fattester.file);
return 0;
}
/**
* @brief 读出数据
* @param len : 读出的长度
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
uint8_t mf_read(uint16_t len)
{
uint16_t i, t;
uint8_t res = 0;
uint16_t tlen = 0;
uint32_t br = 0;
printf("\r\nRead fattester.file data is:\r\n");
for (i = 0; i < len / 512; i++)
{
res = f_read(fattester.file, fattester.fatbuf, 512, &br);
if (res)
{
printf("Read Error:%d\r\n", res);
break;
}
else
{
tlen += br;
for (t = 0; t < br; t++)printf("%c", fattester.fatbuf[t]);
}
}
if (len % 512)
{
res = f_read(fattester.file, fattester.fatbuf, len % 512, &br);
if (res) /* 读数据出错了 */
{
printf("\r\nRead Error:%d\r\n", res);
}
else
{
tlen += br;
for (t = 0; t < br; t++)printf("%c", fattester.fatbuf[t]);
}
}
if (tlen)printf("\r\nReaded data len:%d\r\n", tlen); /* 读到的数据长度 */
printf("Read data over\r\n");
return res;
}
/**
* @brief 写入数据
* @param pdata : 数据缓存区
* @param len : 写入长度
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
uint8_t mf_write(uint8_t *pdata, uint16_t len)
{
uint8_t res;
uint32_t bw = 0;
printf("\r\nBegin Write fattester.file...\r\n");
printf("Write data len:%d\r\n", len);
res = f_write(fattester.file, pdata, len, &bw);
if (res)
{
printf("Write Error:%d\r\n", res);
}
else
{
printf("Writed data len:%d\r\n", bw);
}
printf("Write data over.\r\n");
return res;
}
/**
* @brief 打开目录
* @param path : 路径
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
uint8_t mf_opendir(uint8_t *path)
{
return f_opendir(&fattester.dir, (const TCHAR *)path);
}
/**
* @brief 关闭目录
* @param 无
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
uint8_t mf_closedir(void)
{
return f_closedir(&fattester.dir);
}
/**
* @brief 打读取文件夹
* @param 无
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
uint8_t mf_readdir(void)
{
uint8_t res;
res = f_readdir(&fattester.dir, &fattester.fileinfo); /* 读取一个文件的信息 */
if (res != FR_OK)return res; /* 出错了 */
printf("\r\n fattester.dir info:\r\n");
printf("fattester.dir.dptr:%d\r\n", fattester.dir.dptr);
printf("fattester.dir.obj.id:%d\r\n", fattester.dir.obj.id);
printf("fattester.dir.obj.sclust:%d\r\n", fattester.dir.obj.sclust);
printf("fattester.dir.obj.objsize:%lld\r\n", fattester.dir.obj.objsize);
printf("fattester.dir.obj.c_ofs:%d\r\n", fattester.dir.obj.c_ofs);
printf("fattester.dir.clust:%d\r\n", fattester.dir.clust);
printf("fattester.dir.sect:%d\r\n", fattester.dir.sect);
printf("fattester.dir.blk_ofs:%d\r\n", fattester.dir.blk_ofs);
printf("\r\n");
printf("fattester.file Name is:%s\r\n", fattester.fileinfo.fname);
printf("fattester.file Size is:%lld\r\n", fattester.fileinfo.fsize);
printf("fattester.file data is:%d\r\n", fattester.fileinfo.fdate);
printf("fattester.file time is:%d\r\n", fattester.fileinfo.ftime);
printf("fattester.file Attr is:%d\r\n", fattester.fileinfo.fattrib);
printf("\r\n");
return 0;
}
/**
* @brief 遍历文件
* @param path : 路径
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
uint8_t mf_scan_files(uint8_t *path)
{
FRESULT res;
res = f_opendir(&fattester.dir, (const TCHAR *)path); /* 打开一个目录 */
if (res == FR_OK)
{
printf("\r\n");
while (1)
{
res = f_readdir(&fattester.dir, &fattester.fileinfo); /* 读取目录下的一个文件 */
if (res != FR_OK || fattester.fileinfo.fname[0] == 0)
{
break; /* 错误了/到末尾了,退出 */
}
// if (fattester.fileinfo.fname[0] == '.') continue; /* 忽略上级目录 */
printf("%s/", path); /* 打印路径 */
printf("%s\r\n", fattester.fileinfo.fname); /* 打印文件名 */
}
}
return res;
}
/**
* @brief 显示剩余容量
* @param path : 路径(盘符)
* @retval 剩余容量(字节)
*/
uint32_t mf_showfree(uint8_t *path)
{
FATFS *fs1;
uint8_t res;
uint32_t fre_clust = 0, fre_sect = 0, tot_sect = 0;
/* 得到磁盘信息及空闲簇数量 */
res = f_getfree((const TCHAR *)path, (DWORD *)&fre_clust, &fs1);
if (res == 0)
{
tot_sect = (fs1->n_fatent - 2) * fs1->csize;/* 得到总扇区数 */
fre_sect = fre_clust * fs1->csize; /* 得到空闲扇区数 */
#if FF_MAX_SS!=512
tot_sect *= fs1->ssize / 512;
fre_sect *= fs1->ssize / 512;
#endif
if (tot_sect < 20480) /* 总容量小于10M */
{
/* Print free space in unit of KB (assuming 512 bytes/sector) */
printf("\r\n磁盘总容量:%d KB\r\n"
"可用空间:%d KB\r\n",
tot_sect >> 1, fre_sect >> 1);
}
else
{
/* Print free space in unit of KB (assuming 512 bytes/sector) */
printf("\r\n磁盘总容量:%d MB\r\n"
"可用空间:%d MB\r\n",
tot_sect >> 11, fre_sect >> 11);
}
}
return fre_sect;
}
/**
* @brief 文件读写指针偏移
* @param offset : 相对首地址的偏移量
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
uint8_t mf_lseek(uint32_t offset)
{
return f_lseek(fattester.file, offset);
}
/**
* @brief 读取文件当前读写指针的位置
* @param 无
* @retval 当前位置
*/
uint32_t mf_tell(void)
{
return f_tell(fattester.file);
}
/**
* @brief 读取文件大小
* @param 无
* @retval 文件大小
*/
uint32_t mf_size(void)
{
return f_size(fattester.file);
}
/**
* @brief 创建目录
* @param path : 目录路径 + 名字
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
uint8_t mf_mkdir(uint8_t *path)
{
return f_mkdir((const TCHAR *)path);
}
/**
* @brief 格式化
* @param path : 磁盘路径，比如"0:"、"1:"
* @param opt : 模式,FM_FAT,FM_FAT32,FM_EXFAT,FM_ANY等...
* @param au : 簇大小
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
uint8_t mf_fmkfs(uint8_t *path, uint8_t opt, uint16_t au)
{
MKFS_PARM temp = {FM_ANY, 0, 0, 0, 0};
temp.fmt = opt; /* 文件系统格式,1：FM_FAT;2,FM_FAT32;4,FM_EXFAT; */
temp.au_size = au; /* 簇大小定义,0则使用默认簇大小 */
return f_mkfs((const TCHAR *)path, &temp, 0, FF_MAX_SS); /* 格式化,默认参数,workbuf,最少_MAX_SS大小 */
}
/**
* @brief 删除文件/目录
* @param path : 文件/目录路径+名字
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
uint8_t mf_unlink(uint8_t *path)
{
return f_unlink((const TCHAR *)path);
}
/**
* @brief 修改文件/目录名字(如果目录不同,还可以移动文件哦!)
* @param oldname : 之前的名字
* @param newname : 新名字
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
uint8_t mf_rename(uint8_t *oldname, uint8_t *newname)
{
return f_rename((const TCHAR *)oldname, (const TCHAR *)newname);
}
/**
* @brief 获取盘符(磁盘名字)
* @param path : 磁盘路径，比如"0:"、"1:"
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
void mf_getlabel(uint8_t *path)
{
uint8_t buf[20];
uint32_t sn = 0;
uint8_t res;
res = f_getlabel ((const TCHAR *)path, (TCHAR *)buf, (DWORD *)&sn);
if (res == FR_OK)
{
printf("\r\n磁盘%s 的盘符为:%s\r\n", path, buf);
printf("磁盘%s 的序列号:%X\r\n\r\n", path, sn);
}
else
{
printf("\r\n获取失败，错误码:%X\r\n", res);
}
}
/**
* @brief 设置盘符（磁盘名字），最长11个字符！！，支持数字和大写字母组合以及汉字等
* @param path : 磁盘号+名字，比如"0:ALIENTEK"、"1:OPENEDV"
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
void mf_setlabel(uint8_t *path)
{
uint8_t res;
res = f_setlabel ((const TCHAR *)path);
if (res == FR_OK)
{
printf("\r\n磁盘盘符设置成功:%s\r\n", path);
}
else printf("\r\n磁盘盘符设置失败，错误码:%X\r\n", res);
}
/**
* @brief 从文件里面读取一段字符串
* @param size : 要读取的长度
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
void mf_gets(uint16_t size)
{
TCHAR *rbuf;
rbuf = f_gets((TCHAR *)fattester.fatbuf, size, fattester.file);
if (*rbuf == 0)return ; /* 没有数据读到 */
else
{
printf("\r\nThe String Readed Is:%s\r\n", rbuf);
}
}
/**
* @brief 写一个字符到文件(需要 FF_USE_STRFUNC >= 1)
* @param c : 要写入的字符
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
uint8_t mf_putc(uint8_t c)
{
return f_putc((TCHAR)c, fattester.file);
}
/**
* @brief 写字符串到文件(需要 FF_USE_STRFUNC >= 1)
* @param str : 要写入的字符串
* @retval 执行结果(参见FATFS, FRESULT的定义)
*/
uint8_t mf_puts(uint8_t *str)
{
return f_puts((TCHAR *)str, fattester.file);
}
#endif
3.3 exfuns.h
#ifndef __EXFUNS_H
#define __EXFUNS_H
#include "sys.h"
#include "ff.h"
extern FATFS *fs[FF_VOLUMES];
extern FIL *file;
extern FIL *ftemp;
extern UINT br, bw;
extern FILINFO fileinfo;
extern DIR dir;
extern uint8_t *fatbuf; /* SD卡数据缓存区 */
/* exfuns_file_type返回的类型定义
* 根据表FILE_TYPE_TBL获得.在exfuns.c里面定义
*/
#define T_BIN 0X00 /* bin文件 */
#define T_LRC 0X10 /* lrc文件 */
#define T_NES 0X20 /* nes文件 */
#define T_SMS 0X21 /* sms文件 */
#define T_TEXT 0X30 /* .txt文件 */
#define T_C 0X31 /* .c文件 */
#define T_H 0X32 /* .h文件 */
#define T_WAV 0X40 /* WAV文件 */
#define T_MP3 0X41 /* MP3文件 */
#define T_OGG 0X42 /* OGG文件 */
#define T_FLAC 0X43 /* FLAC文件 */
#define T_AAC 0X44 /* AAC文件 */
#define T_WMA 0X45 /* WMA文件 */
#define T_MID 0X46 /* MID文件 */
#define T_BMP 0X50 /* bmp文件 */
#define T_JPG 0X51 /* jpg文件 */
#define T_JPEG 0X52 /* jpeg文件 */
#define T_GIF 0X53 /* gif文件 */
#define T_AVI 0X60 /* avi文件 */
uint8_t exfuns_init(void); /* 申请内存 */
uint8_t exfuns_file_type(char *fname); /* 识别文件类型 */
uint8_t exfuns_get_free(uint8_t *pdrv, uint32_t *total, uint32_t *free); /* 得到磁盘总容量和剩余容量 */
uint32_t exfuns_get_folder_size(uint8_t *fdname); /* 得到文件夹大小 */
uint8_t *exfuns_get_src_dname(uint8_t *dpfn);
uint8_t exfuns_file_copy(uint8_t(*fcpymsg)(uint8_t *pname, uint8_t pct, uint8_t mode), uint8_t *psrc, uint8_t *pdst, uint32_t totsize, uint32_t cpdsize, uint8_t fwmode); /* 文件复制 */
uint8_t exfuns_folder_copy(uint8_t(*fcpymsg)(uint8_t *pname, uint8_t pct, uint8_t mode), uint8_t *psrc, uint8_t *pdst, uint32_t *totsize, uint32_t *cpdsize, uint8_t fwmode); /* 文件夹复制 */
#endif
3.4 exfuns.c
#include "string.h"
#include "malloc.h"
#include "usart.h"
#include "exfuns.h"
#include "fattester.h"
#define FILE_MAX_TYPE_NUM 7 /* 最多FILE_MAX_TYPE_NUM个大类 */
#define FILE_MAX_SUBT_NUM 7 /* 最多FILE_MAX_SUBT_NUM个小类 */
/* 文件类型列表 */
char *const FILE_TYPE_TBL[FILE_MAX_TYPE_NUM][FILE_MAX_SUBT_NUM] =
{
{"BIN"}, /* BIN文件 */
{"LRC"}, /* LRC文件 */
{"NES", "SMS"}, /* NES/SMS文件 */
{"TXT", "C", "H"}, /* 文本文件 */
{"WAV", "MP3", "OGG", "FLAC", "AAC", "WMA", "MID"}, /* 支持的音乐文件 */
{"BMP", "JPG", "JPEG", "GIF"}, /* 图片文件 */
{"AVI"}, /* 视频文件 */
};
/******************************************************************************************/
/* 公共文件区, 使用malloc的时候 */
/* 逻辑磁盘工作区(在调用任何FATFS相关函数之前,必须先给fs申请内存) */
FATFS *fs[FF_VOLUMES];
/******************************************************************************************/
/**
* @brief 为exfuns申请内存
* @param 无
* @retval 0, 成功; 1, 失败.
*/
uint8_t exfuns_init(void)
{
uint8_t i;
uint8_t res = 0;
for (i = 0; i < FF_VOLUMES; i++)
{
fs[i] = (FATFS *)mymalloc(SRAMIN, sizeof(FATFS)); /* 为磁盘i工作区申请内存 */
if (!fs[i])break;
}
#if USE_FATTESTER == 1 /* 如果使能了文件系统测试 */
res = mf_init(); /* 初始化文件系统测试(申请内存) */
#endif
if (i == FF_VOLUMES && res == 0)
{
return 0; /* 申请有一个失败,即失败. */
}
else
{
return 1;
}
}
/**
* @brief 将小写字母转为大写字母,如果是数字,则保持不变.
* @param c : 要转换的字母
* @retval 转换后的字母,大写
*/
uint8_t exfuns_char_upper(uint8_t c)
{
if (c < 'A')return c; /* 数字,保持不变. */
if (c >= 'a')
{
return c - 0x20; /* 变为大写. */
}
else
{
return c; /* 大写,保持不变 */
}
}
/**
* @brief 报告文件的类型
* @param fname : 文件名
* @retval 文件类型
* @arg 0XFF , 表示无法识别的文件类型编号.
* @arg 其他 , 高四位表示所属大类, 低四位表示所属小类.
*/
uint8_t exfuns_file_type(char *fname)
{
uint8_t tbuf[5];
char *attr = 0; /* 后缀名 */
uint8_t i = 0, j;
while (i < 250)
{
i++;
if (*fname == '\0')break; /* 偏移到了最后了. */
fname++;
}
if (i == 250)return 0XFF; /* 错误的字符串. */
for (i = 0; i < 5; i++) /* 得到后缀名 */
{
fname--;
if (*fname == '.')
{
fname++;
attr = fname;
break;
}
}
if (attr == 0)return 0XFF;
strcpy((char *)tbuf, (const char *)attr); /* copy */
for (i = 0; i < 4; i++)tbuf[i] = exfuns_char_upper(tbuf[i]); /* 全部变为大写 */
for (i = 0; i < FILE_MAX_TYPE_NUM; i++) /* 大类对比 */
{
for (j = 0; j < FILE_MAX_SUBT_NUM; j++) /* 子类对比 */
{
if (*FILE_TYPE_TBL[i][j] == 0)break; /* 此组已经没有可对比的成员了. */
if (strcmp((const char *)FILE_TYPE_TBL[i][j], (const char *)tbuf) == 0) /* 找到了 */
{
return (i << 4) | j;
}
}
}
return 0XFF; /* 没找到 */
}
/**
* @brief 获取磁盘剩余容量
* @param pdrv : 磁盘编号("0:"~"9:")
* @param total: 总容量 (KB)
* @param free : 剩余容量 (KB)
* @retval 0, 正常; 其他, 错误代码
*/
uint8_t exfuns_get_free(uint8_t *pdrv, uint32_t *total, uint32_t *free)
{
FATFS *fs1;
uint8_t res;
uint32_t fre_clust = 0, fre_sect = 0, tot_sect = 0;
/* 得到磁盘信息及空闲簇数量 */
res = (uint32_t)f_getfree((const TCHAR *)pdrv, (DWORD *)&fre_clust, &fs1);
if (res == 0)
{
tot_sect = (fs1->n_fatent - 2) * fs1->csize; /* 得到总扇区数 */
fre_sect = fre_clust * fs1->csize; /* 得到空闲扇区数 */
#if FF_MAX_SS!=512 /* 扇区大小不是512字节,则转换为512字节 */
tot_sect *= fs1->ssize / 512;
fre_sect *= fs1->ssize / 512;
#endif
*total = tot_sect >> 1; /* 单位为KB */
*free = fre_sect >> 1; /* 单位为KB */
}
return res;
}
/**
* @brief 文件复制
* @note 将psrc文件,copy到pdst.
* 注意: 文件大小不要超过4GB.
*
* @param fcpymsg : 函数指针, 用于实现拷贝时的信息显示
* pname:文件/文件夹名
* pct:百分比
* mode:
* bit0 : 更新文件名
* bit1 : 更新百分比pct
* bit2 : 更新文件夹
* 其他 : 保留
* 返回值: 0, 正常; 1, 强制退出;
*
* @param psrc : 源文件
* @param pdst : 目标文件
* @param totsize : 总大小(当totsize为0的时候,表示仅仅为单个文件拷贝)
* @param cpdsize : 已复制了的大小.
* @param fwmode : 文件写入模式
* @arg 0: 不覆盖原有的文件
* @arg 1: 覆盖原有的文件
*
* @retval 执行结果
* @arg 0 , 正常
* @arg 0XFF, 强制退出
* @arg 其他, 错误代码
*/
uint8_t exfuns_file_copy(uint8_t(*fcpymsg)(uint8_t *pname, uint8_t pct, uint8_t mode), uint8_t *psrc, uint8_t *pdst,
uint32_t totsize, uint32_t cpdsize, uint8_t fwmode)
{
uint8_t res;
uint16_t br = 0;
uint16_t bw = 0;
FIL *fsrc = 0;
FIL *fdst = 0;
uint8_t *fbuf = 0;
uint8_t curpct = 0;
unsigned long long lcpdsize = cpdsize;
fsrc = (FIL *)mymalloc(SRAMIN, sizeof(FIL)); /* 申请内存 */
fdst = (FIL *)mymalloc(SRAMIN, sizeof(FIL));
fbuf = (uint8_t *)mymalloc(SRAMIN, 8192);
if (fsrc == NULL || fdst == NULL || fbuf == NULL)
{
res = 100; /* 前面的值留给fatfs */
}
else
{
if (fwmode == 0)
{
fwmode = FA_CREATE_NEW; /* 不覆盖 */
}
else
{
fwmode = FA_CREATE_ALWAYS; /* 覆盖存在的文件 */
}
res = f_open(fsrc, (const TCHAR *)psrc, FA_READ | FA_OPEN_EXISTING); /* 打开只读文件 */
if (res == 0)res = f_open(fdst, (const TCHAR *)pdst, FA_WRITE | fwmode); /* 第一个打开成功,才开始打开第二个 */
if (res == 0) /* 两个都打开成功了 */
{
if (totsize == 0) /* 仅仅是单个文件复制 */
{
totsize = fsrc->obj.objsize;
lcpdsize = 0;
curpct = 0;
}
else
{
curpct = (lcpdsize * 100) / totsize; /* 得到新百分比 */
}
fcpymsg(psrc, curpct, 0X02); /* 更新百分比 */
while (res == 0) /* 开始复制 */
{
res = f_read(fsrc, fbuf, 8192, (UINT *)&br); /* 源头读出512字节 */
if (res || br == 0)break;
res = f_write(fdst, fbuf, (UINT)br, (UINT *)&bw);/* 写入目的文件 */
lcpdsize += bw;
if (curpct != (lcpdsize * 100) / totsize) /* 是否需要更新百分比 */
{
curpct = (lcpdsize * 100) / totsize;
if (fcpymsg(psrc, curpct, 0X02)) /* 更新百分比 */
{
res = 0XFF; /* 强制退出 */
break;
}
}
if (res || bw < br)break;
}
f_close(fsrc);
f_close(fdst);
}
}
myfree(SRAMIN, fsrc); /* 释放内存 */
myfree(SRAMIN, fdst);
myfree(SRAMIN, fbuf);
return res;
}
/**
* @brief 得到路径下的文件夹
* @note 即把路径全部去掉, 只留下文件夹名字.
* @param pname : 详细路径
* @retval 0 , 路径就是个卷标号.
* 其他, 文件夹名字首地址
*/
uint8_t *exfuns_get_src_dname(uint8_t *pname)
{
uint16_t temp = 0;
while (*pname != 0)
{
pname++;
temp++;
}
if (temp < 4)return 0;
while ((*pname != 0x5c) && (*pname != 0x2f))pname--; /* 追述到倒数第一个"\"或者"/"处 */
return ++pname;
}
/**
* @brief 得到文件夹大小
* @note 注意: 文件夹大小不要超过4GB.
* @param pname : 详细路径
* @retval 0 , 文件夹大小为0, 或者读取过程中发生了错误.
* 其他, 文件夹大小
*/
uint32_t exfuns_get_folder_size(uint8_t *fdname)
{
#define MAX_PATHNAME_DEPTH 512 + 1 /* 最大目标文件路径+文件名深度 */
uint8_t res = 0;
DIR *fddir = 0; /* 目录 */
FILINFO *finfo = 0; /* 文件信息 */
uint8_t *pathname = 0; /* 目标文件夹路径+文件名 */
uint16_t pathlen = 0; /* 目标路径长度 */
uint32_t fdsize = 0;
fddir = (DIR *)mymalloc(SRAMIN, sizeof(DIR)); /* 申请内存 */
finfo = (FILINFO *)mymalloc(SRAMIN, sizeof(FILINFO));
if (fddir == NULL || finfo == NULL)res = 100;
if (res == 0)
{
pathname = mymalloc(SRAMIN, MAX_PATHNAME_DEPTH);
if (pathname == NULL)res = 101;
if (res == 0)
{
pathname[0] = 0;
strcat((char *)pathname, (const char *)fdname); /* 复制路径 */
res = f_opendir(fddir, (const TCHAR *)fdname); /* 打开源目录 */
if (res == 0) /* 打开目录成功 */
{
while (res == 0) /* 开始复制文件夹里面的东东 */
{
res = f_readdir(fddir, finfo); /* 读取目录下的一个文件 */
if (res != FR_OK || finfo->fname[0] == 0)break; /* 错误了/到末尾了,退出 */
if (finfo->fname[0] == '.')continue; /* 忽略上级目录 */
if (finfo->fattrib & 0X10) /* 是子目录(文件属性,0X20,归档文件;0X10,子目录;) */
{
pathlen = strlen((const char *)pathname); /* 得到当前路径的长度 */
strcat((char *)pathname, (const char *)"/");/* 加斜杠 */
strcat((char *)pathname, (const char *)finfo->fname); /* 源路径加上子目录名字 */
//printf("\r\nsub folder:%s\r\n",pathname); /* 打印子目录名 */
fdsize += exfuns_get_folder_size(pathname); /* 得到子目录大小,递归调用 */
pathname[pathlen] = 0; /* 加入结束符 */
}
else
{
fdsize += finfo->fsize; /* 非目录,直接加上文件的大小 */
}
}
}
myfree(SRAMIN, pathname);
}
}
myfree(SRAMIN, fddir);
myfree(SRAMIN, finfo);
if (res)
{
return 0;
}
else
{
return fdsize;
}
}
/**
* @brief 文件夹复制
* @note 将psrc文件夹, 拷贝到pdst文件夹.
* 注意: 文件大小不要超过4GB.
*
* @param fcpymsg : 函数指针, 用于实现拷贝时的信息显示
* pname:文件/文件夹名
* pct:百分比
* mode:
* bit0 : 更新文件名
* bit1 : 更新百分比pct
* bit2 : 更新文件夹
* 其他 : 保留
* 返回值: 0, 正常; 1, 强制退出;
*
* @param psrc : 源文件夹
* @param pdst : 目标文件夹
* @note 必须形如"X:"/"X:XX"/"X:XX/XX"之类的. 且要确认上一级文件夹存在
*
* @param totsize : 总大小(当totsize为0的时候,表示仅仅为单个文件拷贝)
* @param cpdsize : 已复制了的大小.
* @param fwmode : 文件写入模式
* @arg 0: 不覆盖原有的文件
* @arg 1: 覆盖原有的文件
*
* @retval 执行结果
* @arg 0 , 正常
* @arg 0XFF, 强制退出
* @arg 其他, 错误代码
*/
uint8_t exfuns_folder_copy(uint8_t(*fcpymsg)(uint8_t *pname, uint8_t pct, uint8_t mode), uint8_t *psrc, uint8_t *pdst,
uint32_t *totsize, uint32_t *cpdsize, uint8_t fwmode)
{
#define MAX_PATHNAME_DEPTH 512 + 1 /* 最大目标文件路径+文件名深度 */
uint8_t res = 0;
DIR *srcdir = 0; /* 源目录 */
DIR *dstdir = 0; /* 源目录 */
FILINFO *finfo = 0; /* 文件信息 */
uint8_t *fn = 0; /* 长文件名 */
uint8_t *dstpathname = 0; /* 目标文件夹路径+文件名 */
uint8_t *srcpathname = 0; /* 源文件夹路径+文件名 */
uint16_t dstpathlen = 0; /* 目标路径长度 */
uint16_t srcpathlen = 0; /* 源路径长度 */
srcdir = (DIR *)mymalloc(SRAMIN, sizeof(DIR)); /* 申请内存 */
dstdir = (DIR *)mymalloc(SRAMIN, sizeof(DIR));
finfo = (FILINFO *)mymalloc(SRAMIN, sizeof(FILINFO));
if (srcdir == NULL || dstdir == NULL || finfo == NULL)res = 100;
if (res == 0)
{
dstpathname = mymalloc(SRAMIN, MAX_PATHNAME_DEPTH);
srcpathname = mymalloc(SRAMIN, MAX_PATHNAME_DEPTH);
if (dstpathname == NULL || srcpathname == NULL)res = 101;
if (res == 0)
{
dstpathname[0] = 0;
srcpathname[0] = 0;
strcat((char *)srcpathname, (const char *)psrc); /* 复制原始源文件路径 */
strcat((char *)dstpathname, (const char *)pdst); /* 复制原始目标文件路径 */
res = f_opendir(srcdir, (const TCHAR *)psrc); /* 打开源目录 */
if (res == 0) /* 打开目录成功 */
{
strcat((char *)dstpathname, (const char *)"/"); /* 加入斜杠 */
fn = exfuns_get_src_dname(psrc);
if (fn == 0) /* 卷标拷贝 */
{
dstpathlen = strlen((const char *)dstpathname);
dstpathname[dstpathlen] = psrc[0]; /* 记录卷标 */
dstpathname[dstpathlen + 1] = 0; /* 结束符 */
}
else strcat((char *)dstpathname, (const char *)fn); /* 加文件名 */
fcpymsg(fn, 0, 0X04); /* 更新文件夹名 */
res = f_mkdir((const TCHAR *)dstpathname); /* 如果文件夹已经存在,就不创建.如果不存在就创建新的文件夹. */
if (res == FR_EXIST)res = 0;
while (res == 0) /* 开始复制文件夹里面的东东 */
{
res = f_readdir(srcdir, finfo); /* 读取目录下的一个文件 */
if (res != FR_OK || finfo->fname[0] == 0)break; /* 错误了/到末尾了,退出 */
if (finfo->fname[0] == '.')continue; /* 忽略上级目录 */
fn = (uint8_t *)finfo->fname; /* 得到文件名 */
dstpathlen = strlen((const char *)dstpathname); /* 得到当前目标路径的长度 */
srcpathlen = strlen((const char *)srcpathname); /* 得到源路径长度 */
strcat((char *)srcpathname, (const char *)"/"); /* 源路径加斜杠 */
if (finfo->fattrib & 0X10) /* 是子目录(文件属性,0X20,归档文件;0X10,子目录;) */
{
strcat((char *)srcpathname, (const char *)fn); /* 源路径加上子目录名字 */
res = exfuns_folder_copy(fcpymsg, srcpathname, dstpathname, totsize, cpdsize, fwmode); /* 拷贝文件夹 */
}
else /* 非目录 */
{
strcat((char *)dstpathname, (const char *)"/"); /* 目标路径加斜杠 */
strcat((char *)dstpathname, (const char *)fn); /* 目标路径加文件名 */
strcat((char *)srcpathname, (const char *)fn); /* 源路径加文件名 */
fcpymsg(fn, 0, 0X01); /* 更新文件名 */
res = exfuns_file_copy(fcpymsg, srcpathname, dstpathname, *totsize, *cpdsize, fwmode); /* 复制文件 */
*cpdsize += finfo->fsize; /* 增加一个文件大小 */
}
srcpathname[srcpathlen] = 0; /* 加入结束符 */
dstpathname[dstpathlen] = 0; /* 加入结束符 */
}
}
myfree(SRAMIN, dstpathname);
myfree(SRAMIN, srcpathname);
}
}
myfree(SRAMIN, srcdir);
myfree(SRAMIN, dstdir);
myfree(SRAMIN, finfo);
return res;
}
3.5 主函数测试
#include "bsp_init.h"
#include "exfuns.h"
#include "sdio.h"
int main(void)
{
uint32_t total, free;
uint8_t i = 0;
uint8_t res =0;
bsp_init();
LCD_ShowString(30,70,200,16,16,"FATFS-Test");
while(1);
while(sd_init())
{
LCD_ShowString(30,150,200,16,16,"SD Card Error!");
delay_ms(500);
LCD_ShowString(30,150,200,16,16,"Please Check! ");
delay_ms(500);
}
exfuns_init(); // 为fatfs相关变量申请内存
f_mount(fs[0],"0:",1); // 挂载SD卡
res = f_mount(fs[1],"1:",1); // 挂载flash
if(res = 0x0D)
{
LCD_ShowString(30,150,200,16,16,"Flash Disk Formatting...");
res = f_mkfs("1:",0,0,FF_MAX_SS);
if(res == 0)
{
f_setlabel((const TCHAR*)"1:FLASH");
LCD_ShowString(30,150,200,16,16,"Flash Disk Format Finish");
}
else
{
LCD_ShowString(30,150,200,16,16,"Flash Disk Format Error ");
}
delay_ms(1000);
}
while(exfuns_get_free("0",&total,&free)) // 获取SD卡剩余空间
{
LCD_ShowString(30,150,200,16,16,"SD Card Fatfs Error!");
delay_ms(200);
LED_TOGGLE(LED0_GPIO_Pin);
}
LCD_ShowString(30,150,200,16,16,"FATFS OK!");
LCD_ShowString(30,170,200,16,16,"SD Total Size: MB");
LCD_ShowString(30,190,200,16,16,"SD Free Size: MB");
while(1)
{
i++;
delay_ms(200);
LED_TOGGLE(LED1_GPIO_Pin);
}
}
4. API总结
4.1 FATFS 模块结构
4.1.1 核心对象
FATFS fs; // 文件系统对象
FIL file; // 文件对象
DIR dir; // 目录对象
FILINFO fileinfo; // 文件信息结构体
4.1.2 文件信息结构
typedef struct {
DWORD fsize; // 文件大小
WORD fdate; // 修改日期
WORD ftime; // 修改时间
BYTE fattrib; // 文件属性
TCHAR fname[13]; // 短文件名
#if _USE_LFN
TCHAR* lfname; // 长文件名指针
int lfsize; // 长文件名缓冲区大小
#endif
} FILINFO;
4.2 文件系统管理 API
4.2.1 挂载/卸载文件系统
// 挂载文件系统
FRESULT f_mount(FATFS* fs, const TCHAR* path, BYTE opt);
// 卸载文件系统
FRESULT f_unmount(const TCHAR* path);
使用示例:
FATFS fs; // 文件系统对象
// 挂载SD卡 (路径为 "0:")
FRESULT res = f_mount(&fs, "0:", 1);
if (res != FR_OK) {
printf("Mount error: %d\n", res);
}
// 使用后卸载
f_unmount("0:");
4.2.2 格式化存储设备
FRESULT f_mkfs(const TCHAR* path, BYTE opt, DWORD au, void* work, UINT len);
参数说明:
-
path: 逻辑驱动器号 (如 "0:") -
opt: 格式化选项 (FM_FAT,FM_FAT32,FM_EXFAT) -
au: 分配单元大小 (0表示自动) -
work: 工作缓冲区 -
len: 缓冲区大小
示例:
uint8_t work_buffer[4096]; // 格式化所需工作缓冲区
// 格式化SD卡为FAT32
res = f_mkfs("0:", FM_FAT32, 0, work_buffer, sizeof(work_buffer));
if (res == FR_OK) {
printf("Format successful!\n");
}
4.2.3 获取可用空间
FRESULT f_getfree(const TCHAR* path, DWORD* nclst, FATFS** fatfs);
使用示例:
FRESULT f_getfree(const TCHAR* path, DWORD* nclst, FATFS** fatfs);
4.3 文件操作 API
4.3.1 打开/创建文件
FRESULT f_open(FIL* fp, const TCHAR* path, BYTE mode);
打开模式:
| 模式 | 描述 |
|---|---|
| FA_READ | 读访问 |
| FA_WRITE | 写访问 |
| FA_OPEN_EXISTING | 打开现有文件 |
| FA_CREATE_NEW | 创建新文件 (存在则失败) |
| FA_CREATE_ALWAYS | 创建或覆盖 |
| FA_OPEN_ALWAYS | 打开或创建 |
| FA_OPEN_APPEND | 打开并在末尾追加 |
示例:
FIL file;
// 以读模式打开文件
res = f_open(&file, "0:/data.txt", FA_READ);
if (res != FR_OK) {
printf("Open error: %d\n", res);
}
// 创建新文件并写入
res = f_open(&file, "0:/newfile.txt", FA_CREATE_ALWAYS | FA_WRITE);
4.3.2 关闭文件
FRESULT f_close(FIL* fp);
示例:
f_close(&file); // 操作完成后必须关闭文件
4.3.3 读写文件
// 读取文件
FRESULT f_read(FIL* fp, void* buff, UINT btr, UINT* br);
// 写入文件
FRESULT f_write(FIL* fp, const void* buff, UINT btw, UINT* bw);
示例:
char buffer[128];
UINT bytes_read;
// 读取文件内容
res = f_read(&file, buffer, sizeof(buffer), &bytes_read);
if (res == FR_OK) {
printf("Read %d bytes: %.*s\n", bytes_read, bytes_read, buffer);
}
// 写入数据
const char* text = "Hello FATFS!";
UINT bytes_written;
res = f_write(&file, text, strlen(text), &bytes_written);
4.3.4 文件定位
// 移动读写指针
FRESULT f_lseek(FIL* fp, FSIZE_t ofs);
// 截断文件
FRESULT f_truncate(FIL* fp);
// 刷新缓存
FRESULT f_sync(FIL* fp);
示例:
// 跳转到文件末尾追加数据
f_lseek(&file, f_size(&file));
// 截断文件到当前大小
f_truncate(&file);
// 确保数据写入物理设备
f_sync(&file);
4.3.5 文件管理
// 删除文件
FRESULT f_unlink(const TCHAR* path);
// 重命名/移动文件
FRESULT f_rename(const TCHAR* old_name, const TCHAR* new_name);
// 获取文件状态
FRESULT f_stat(const TCHAR* path, FILINFO* fno);
示例:
// 删除文件
f_unlink("0:/oldfile.txt");
// 重命名文件
f_rename("0:/temp.txt", "0:/data.txt");
// 检查文件是否存在
FILINFO info;
if (f_stat("0:/config.ini", &info) == FR_OK) {
printf("File size: %lu bytes\n", info.fsize);
}
4.4 目录操作 API
4.4.1 打开/关闭目录
// 打开目录
FRESULT f_opendir(DIR* dp, const TCHAR* path);
// 关闭目录
FRESULT f_closedir(DIR* dp);
4.4.2 读取目录内容
FRESULT f_readdir(DIR* dp, FILINFO* fno);
示例:
DIR dir;
FILINFO fileinfo;
// 打开根目录
res = f_opendir(&dir, "0:/");
if (res == FR_OK) {
// 遍历目录内容
while (f_readdir(&dir, &fileinfo) == FR_OK && fileinfo.fname[0]) {
printf("%s %8lu\n", fileinfo.fname, fileinfo.fsize);
}
f_closedir(&dir);
}
4.4.3 创建/删除目录
// 创建目录
FRESULT f_mkdir(const TCHAR* path);
// 删除目录
FRESULT f_unlink(const TCHAR* path); // 同样用于删除目录
示例:
// 创建新目录
f_mkdir("0:/logs");
// 删除空目录
f_unlink("0:/temp_dir");
4.5 高级功能
4.5.1 长文件名支持 (LFN)
在 ffconf.h 中启用:
#define _USE_LFN 2 // 0:禁用, 1:静态缓冲区, 2:栈缓冲区
#define _MAX_LFN 255 // 最大长文件名长度
使用示例:
FILINFO info;
TCHAR lfn_buffer[_MAX_LFN + 1];
info.lfname = lfn_buffer;
info.lfsize = sizeof(lfn_buffer);
f_readdir(&dir, &info);
printf("Long name: %s\n", lfn_buffer);
4.5.2 多卷管理
// 设置逻辑驱动器号
FRESULT f_setlabel(const TCHAR* label);
// 获取卷标
FRESULT f_getlabel(const TCHAR* path, TCHAR* label, DWORD* vsn);
示例:
// 设置卷标
f_setlabel("0:MY_SD_CARD");
// 获取卷标
TCHAR label[12];
DWORD vsn;
f_getlabel("0:", label, &vsn);
4.5.3 文件系统时间戳
在 ffconf.h 中启用:
#define _FS_NORTC 0 // 不使用RTC
#define _NORTC_MON 1 // 默认月份
#define _NORTC_MDAY 1 // 默认日
#define _NORTC_YEAR 2023 // 默认年
设置时间函数:
DWORD get_fattime(void) {
// 从RTC获取时间 (格式: YYYY-MM-DD HH:MM:SS)
RTC_DateTypeDef date;
RTC_TimeTypeDef time;
HAL_RTC_GetTime(&hrtc, &time, RTC_FORMAT_BIN);
HAL_RTC_GetDate(&hrtc, &date, RTC_FORMAT_BIN);
// 转换为FATFS时间格式
return ((date.Year + 20) << 25) |
(date.Month << 21) |
(date.Date << 16) |
(time.Hours << 11) |
(time.Minutes << 5) |
(time.Seconds >> 1);
}
4.6 错误处理
4.6.1 常见错误代码
| 错误代码 | 描述 |
|---|---|
| FR_OK | 成功 |
| FR_DISK_ERR | 底层磁盘错误 |
| FR_INT_ERR | FATFS内部错误 |
| FR_NOT_READY | 存储设备未就绪 |
| FR_NO_FILE | 文件不存在 |
| FR_NO_PATH | 路径不存在 |
| FR_INVALID_NAME | 无效文件名 |
| FR_DENIED | 访问被拒绝 |
| FR_EXIST | 文件已存在 |
| FR_INVALID_OBJECT | 无效文件对象 |
| FR_WRITE_PROTECTED | 写保护 |
| FR_INVALID_DRIVE | 无效驱动器号 |
| FR_NOT_ENABLED | 文件系统未挂载 |
| FR_NO_FILESYSTEM | 无有效文件系统 |
| FR_TIMEOUT | 操作超时 |
| FR_LOCKED | 文件被锁定 |
| FR_NOT_ENOUGH_CORE | 内存不足 |
4.6.2 错误处理函数
// 获取错误信息字符串
const char* f_errmsg(FRESULT res) {
switch(res) {
case FR_OK: return "Succeeded";
case FR_DISK_ERR: return "Disk error";
case FR_INT_ERR: return "Internal error";
// ... 其他错误
default: return "Unknown error";
}
}
// 使用示例
if (f_open(&file, "0:/data.txt", FA_READ) != FR_OK) {
printf("Error: %s\n", f_errmsg(res));
}
4.7 性能优化技巧
4.7.1 增大文件缓冲区
// 在ffconf.h中调整
#define _MAX_SS 512 // 最大扇区大小
#define _MAX_SS 4096 // 某些SD卡支持4K扇区
// 使用更大的文件缓冲区
FIL file;
uint8_t file_buffer[2048]; // 2KB缓冲区
f_open(&file, "0:/largefile.bin", FA_READ);
f_setbuf(&file, file_buffer); // 设置自定义缓冲区
4.7.2 启用快速搜索
// 在ffconf.h中启用
#define _USE_FIND 1
// 使用示例
DIR dir;
FILINFO info;
char pattern[] = "*.TXT"; // 搜索所有TXT文件
f_findfirst(&dir, &info, "0:/", pattern);
while (f_findnext(&dir, &info) == FR_OK && info.fname[0]) {
printf("Found: %s\n", info.fname);
}
f_closedir(&dir);
4.7.3 使用直接数据传输 (避免缓存)
// 直接读写扇区
FRESULT f_read_skip_buf(FIL* fp, void* buff, UINT btr, UINT* br);
FRESULT f_write_skip_buf(FIL* fp, const void* buff, UINT btw, UINT* bw);
4.7.4 禁用不需要的功能
在 ffconf.h 中:
#define _FS_READONLY 0 // 0:读写, 1:只读
#define _FS_MINIMIZE 0 // 优化级别 (0-3)
#define _USE_STRFUNC 0 // 禁用字符串函数
#define _USE_MKFS 1 // 启用格式化功能
#define _USE_CHMOD 1 // 启用属性控制
浙公网安备 33010602011771号
