【入门】【组合电路】二选一多路器

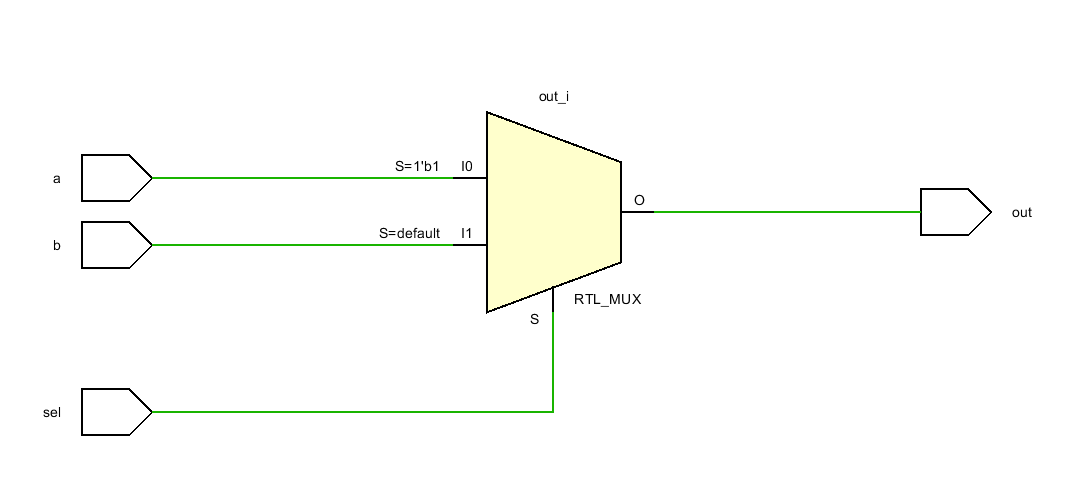

原理图：

代码实现：

module mux2(
    a,
    b,
    sel,
    out
);
    input a;
    input b;
    input sel;
    output out;

    //这是二选一多路器实现代码
    assign out = (sel==1)?a:b;


endmodule

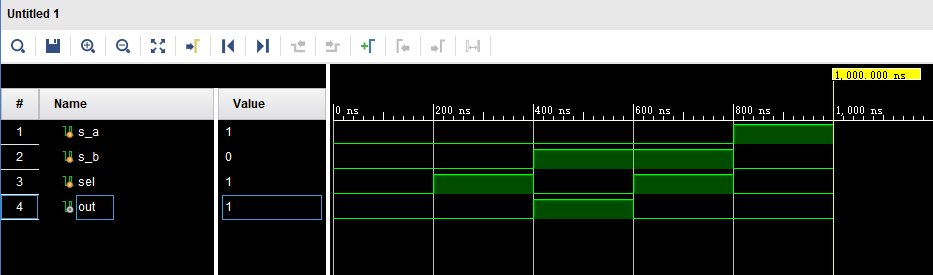

仿真结果：





说明：

　　//这是一个组合电路

　　//当控制信号sel为低电平时（sel=1)输出out与输入a相同，否则与b相同
