语法分析

语法分析

• 两个基本功：第一，必须能够阅读和书写语法规则，也就是掌握上下文无关文法；第二，必须要掌握递归下降算法。

• 两种算法思路：一种是自顶向下的语法分析，另一种则是自底向上的语法分析。

上下文无关文法（Context-Free Grammar）

在开始语法分析之前，我们要解决的第一个问题，就是如何表达语法规则。在上一讲中，你已经了解了，我们可以用正则表达式来表达词法规则，语法规则其实也差不多。

示例，用到了变量声明语句、加法表达式，语法规则：

int a = 2;
int b = a + 3;
return b;

第一种写法是下面这个样子，它看起来跟上一讲的词法规则差不多，左边是规则名称，右边是正则表达式。

start：blockStmts ;               //起始
block : '{' blockStmts '}' ;      //语句块
blockStmts : stmt* ;              //语句块中的语句
stmt = varDecl | expStmt | returnStmt | block;   //语句
varDecl : type Id varInitializer？ ';' ;         //变量声明
type : Int | Long ;                              //类型
varInitializer : '=' exp ;                       //变量初始化
expStmt : exp ';' ;                              //表达式语句
returnStmt : Return exp ';' ;                    //return语句
exp : add ;                                      //表达式
add : add '+' mul | mul;                         //加法表达式
mul : mul '*' pri | pri;                         //乘法表达式
pri : IntLiteral | Id | '(' exp ')' ;            //基础表达式

在语法规则里，我们把冒号左边的叫做非终结符（Non-terminal），又叫变元（Variable）。非终结符可以按照右边的正则表达式来逐步展开，直到最后都变成标识符、字面量、运算符这些不可再展开的符号，也就是终结符（Terminal）。终结符其实也是词法分析过程中形成的 Token。

提示：

1. 在本课程，非终结符以小写字母开头，终结符则以大写字母开头，或者是一个原始的字符串格式。
2. 在谈论语法分析的时候，我们可以把 Token 和终结符这两个术语互换使用。

像这样左边是非终结符，右边是正则表达式的书写语法规则的方式，就叫做扩展巴克斯范式（EBNF）。你在 ANTLR 这样的语法分析器生成工具中，经常会看到这种格式的语法规则。

在教科书中，我们还经常采用另一种写法，就是产生式（Production Rule），又叫做替换规则（Substitution Rule）。产生式的左边是非终结符（变元），它可以用右边的部分替代，中间通常会用箭头连接。

为了避免跟 EBNF 中的“*”号、“+”号等冲突，在本节课中，凡是采用 EBNF 格式，就给字符串格式的终结符加引号，左右两边用“::=”或冒号分隔开；凡是采用产生式，字符串就不加引号，并且采用“->”分隔产生式的左右两侧。

add -> add + mul
add -> mul
mul -> mul * pri
mul -> pri

也有个偷懒的写法，就是把同一个变元的多个产生式写在一起，用竖线分隔（但这时候，如果产生式里面原本就要用到“|”终结符，那么就要加引号来进行区分）。但也就仅此为止了，不会再引入“*”和“+”等符号，否则就成了 EBNF 了。

add -> add + mul | mul
mul -> mul * pri | pri

产生式不用“ * ”和“+”来表示重复，而是用迭代，并引入“ε”（空字符串）。所以“blockStmts : stmt*”可以写成下面这个样子:

blockStmts -> stmt blockStmts | ε

总结起来，语法规则是由 4 个部分组成的：

• 一个有穷的非终结符（或变元）的集合；

• 一个有穷的终结符的集合；

• 一个有穷的产生式集合；

• 一个起始非终结符（变元）。

那么符合这四个特点的文法规则，就叫做上下文无关文法（Context-Free Grammar，CFG）。

上下文无关文法和词法分析中用到的正则文法是否有一定的关系？

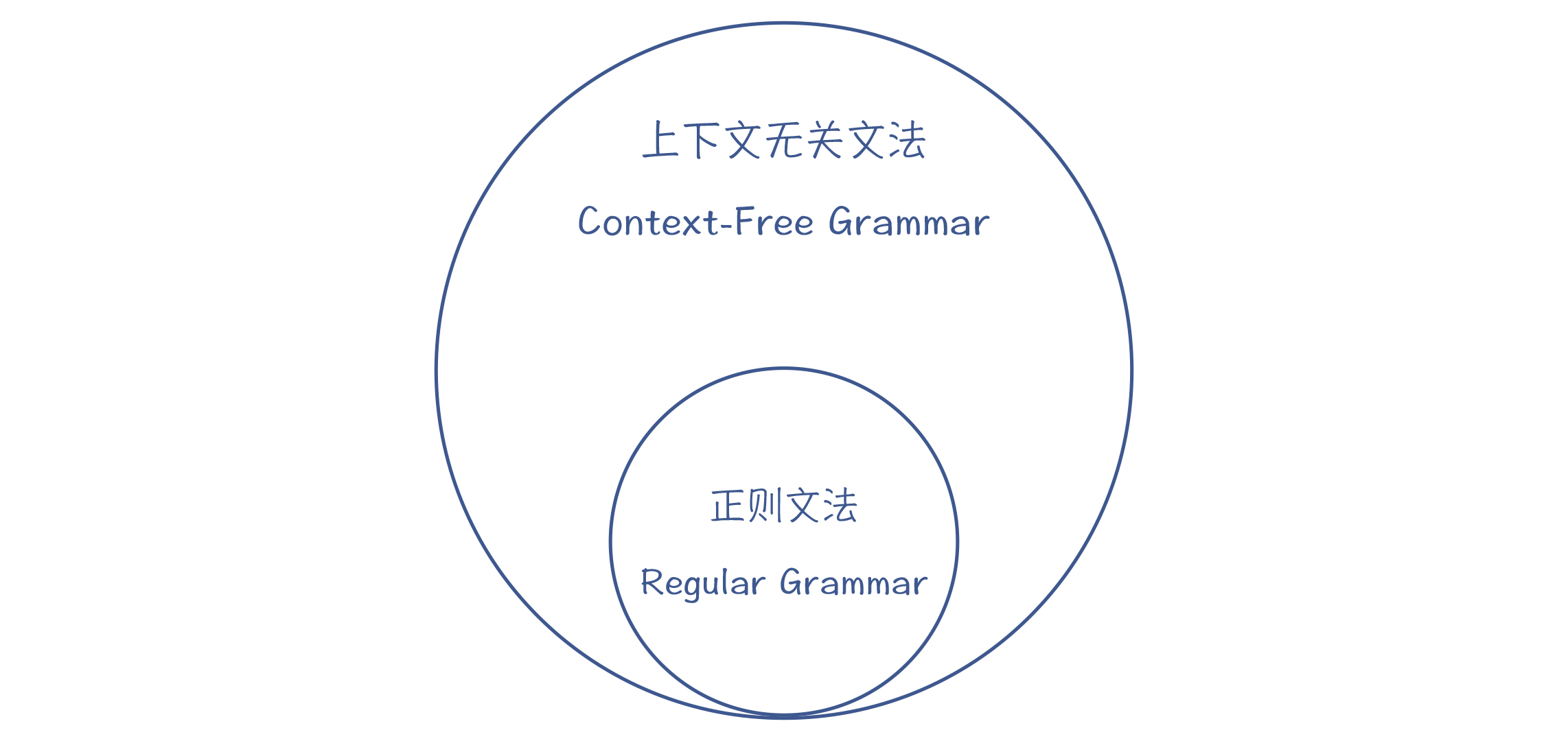

是的，正则文法是上下文无关文法的一个子集。其实，正则文法也可以写成产生式的格式。比如，数字字面量（正则表达式为“[0-9]+”）可以写成：

IntLiteral -> Digit IntLiteral1
IntLiteral1 -> Digit IntLiteral1
IntLiteral1 -> εDigit -> [0-9]

但是，在上下文无关文法里，产生式的右边可以放置任意的终结符和非终结符，而正则文法只是其中的一个子集，叫做线性文法（Linear Grammar）。它的特点是产生式的右边部分最多只有一个非终结符，比如 X->aYb，其中 a 和 b 是终结符。

正则表达式“a[a-zA-Z0-9]*bc”写成产生式的格式，它就符合线性文法的特点。

S0 -> aS1bc
S1 -> [a-zA-Z0-9]S1
S1 -> ε

但对于常见的语法规则来说，正则文法是不够的。比如，你最常用的算术表达式的规则，就没法用正则文法表示，因为有的产生式需要包含两个非终结符（如“add + mul”）。你可以试试看，能把“2+3”“2+3*5”“2+3+4+5”等各种可能的算术表达式，用一个正则表达式写出来吗？实际是不可能的。

add -> add + mul
add -> mul
mul -> mul * pri
mul -> pri

好，现在你已经了解了上下文无关文法，以及它与正则文法的区别。可是，为什么它会叫“上下文无关文法”这样一个奇怪的名字呢？难道还有上下文相关的文法吗？答案的确是有的。

举个例子来说，在高级语言里，本地变量必须先声明，才能在后面使用。这种制约关系就是上下文相关的。

不过，在语法分析阶段，我们一般不管上下文之间的依赖关系，这样能使得语法分析的任务更简单。而对于上下文相关的情况，则放到语义分析阶段再去处理。

好了，现在你已经知道，用上下文无关文法可以描述程序的语法结构。学习编译原理，阅读和书写语法规则是一项基本功。针对高级语言中的各种语句，你要都能够手写出它们的语法规则来才可以。

接下来，我们就要依据语法规则，编写语法分析程序，把** Token 串转化成 AST**。语法分析的算法有很多，但有一个算法也是你必须掌握的一项基本功，这就是递归下降算法。

递归下降算法（Recursive Descent Parsing）

递归下降算法其实很简单，它的基本思路就是按照语法规则去匹配 Token 串。比如说，变量声明语句的规则如下：

varDecl : types Id varInitializer？ ';' ;        //变量声明
varInitializer : '=' exp ;                       //变量初始化
exp : add ;                                      //表达式
add : add '+' mul | mul;                         //加法表达式
mul : mul '*' pri | pri;                         //乘法表达式
pri : IntLiteral | Id | '(' exp ')' ;            //基础表达式

如果写成产生式格式，是下面这样：

varDecl -> types Id varInitializer ';'
varInitializer -> '=' exp
varInitializer -> ε
exp -> add
add -> add + mul
add -> mul
mul -> mul * pri
mul -> pri
pri -> IntLiteral
pri -> Id
pri -> ( exp )

而基于这个规则做解析的算法如下：

匹配一个数据类型(types)
匹配一个标识符(Id)，作为变量名称
匹配初始化部分(varInitializer)，而这会导致下降一层，使用一个新的语法规则：
   匹配一个等号
   匹配一个表达式(在这个步骤会导致多层下降：exp->add->mul->pri->IntLiteral)
   创建一个varInitializer对应的AST节点并返回
如果没有成功地匹配初始化部分，则回溯，匹配ε，也就是没有初始化部分。
匹配一个分号
创建一个varDecl对应的AST节点并返回

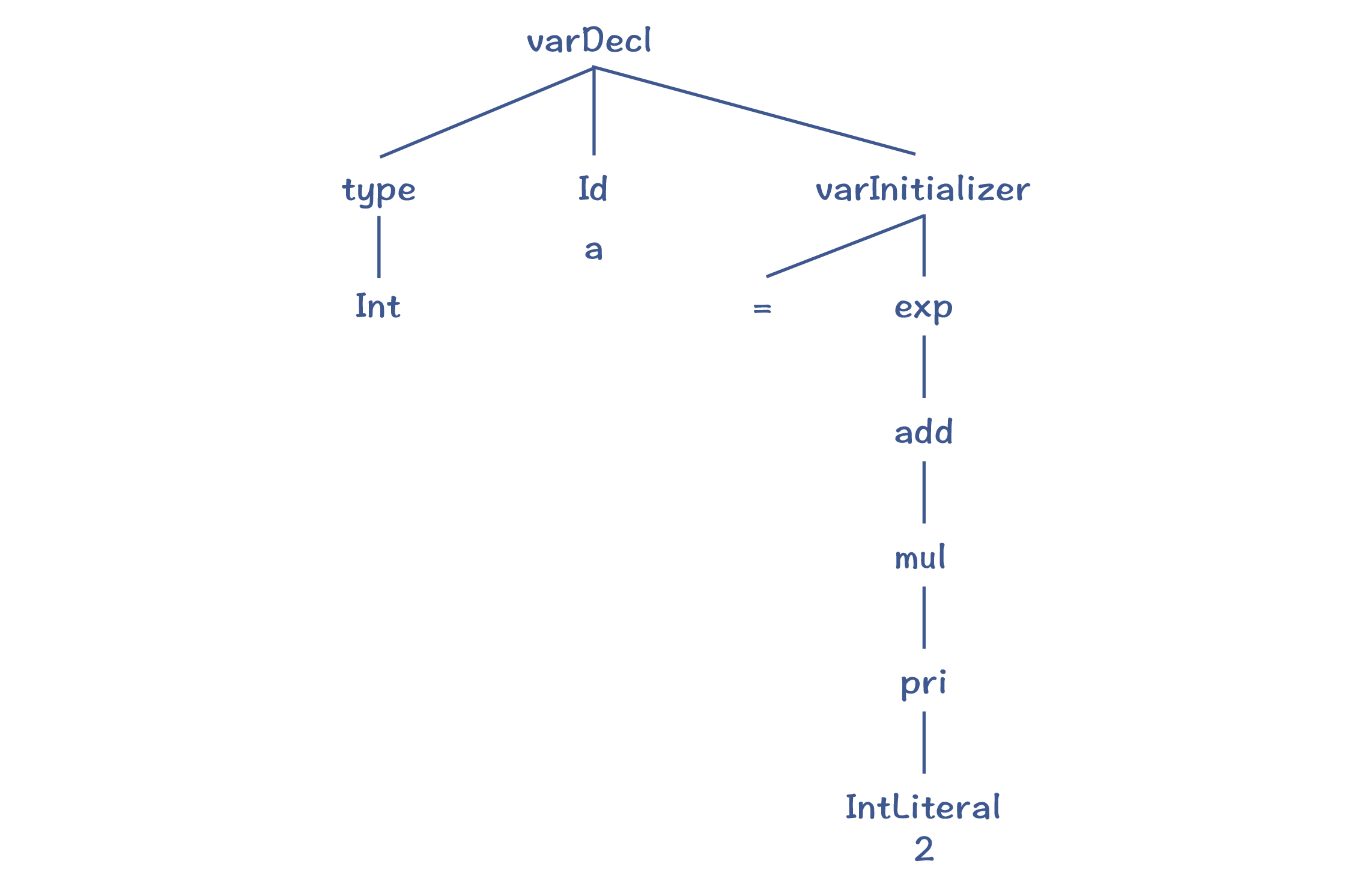

用上述算法解析“int a = 2”，就会生成下面的 AST：

那么总结起来，递归下降算法的特点是：

• 对于一个非终结符，要从左到右依次匹配其产生式中的每个项，包括非终结符和终结符。

• 在匹配产生式右边的非终结符时，要下降一层，继续匹配该非终结符的产生式。

• 如果一个语法规则有多个可选的产生式，那么只要有一个产生式匹配成功就行。

• 如果一个产生式匹配不成功，那就回退回来，尝试另一个产生式。这种回退过程，叫做回溯（Backtracking）。

所以说，递归下降算法是非常容易理解的。它能非常有效地处理很多语法规则，但是它也有两个缺点。

第一个缺点，就是著名的左递归（Left Recursion）问题。比如，在匹配算术表达式时，产生式的第一项就是一个非终结符 add，那么按照算法，要下降一层，继续匹配 add。这个过程会一直持续下去，无限递归下去。

add -> add + mul

这样确实可以避免左递归问题，但它同时也会导致结合性的问题。举个例子来说，我们按照上面的语法规则来解析“2+3+4”这个表达式，会形成如下所示的 AST。

它会先计算“3+4”，而不是先计算“2+3”。这破坏了加法的结合性规则，加法运算本来应该是左结合的。

其实有一个标准的方法，能避免左递归问题。我们可以改写原来的语法规则，也就是引入add'，把左递归变成右递归：

add -> mul add'
add' -> + mul add' | ε

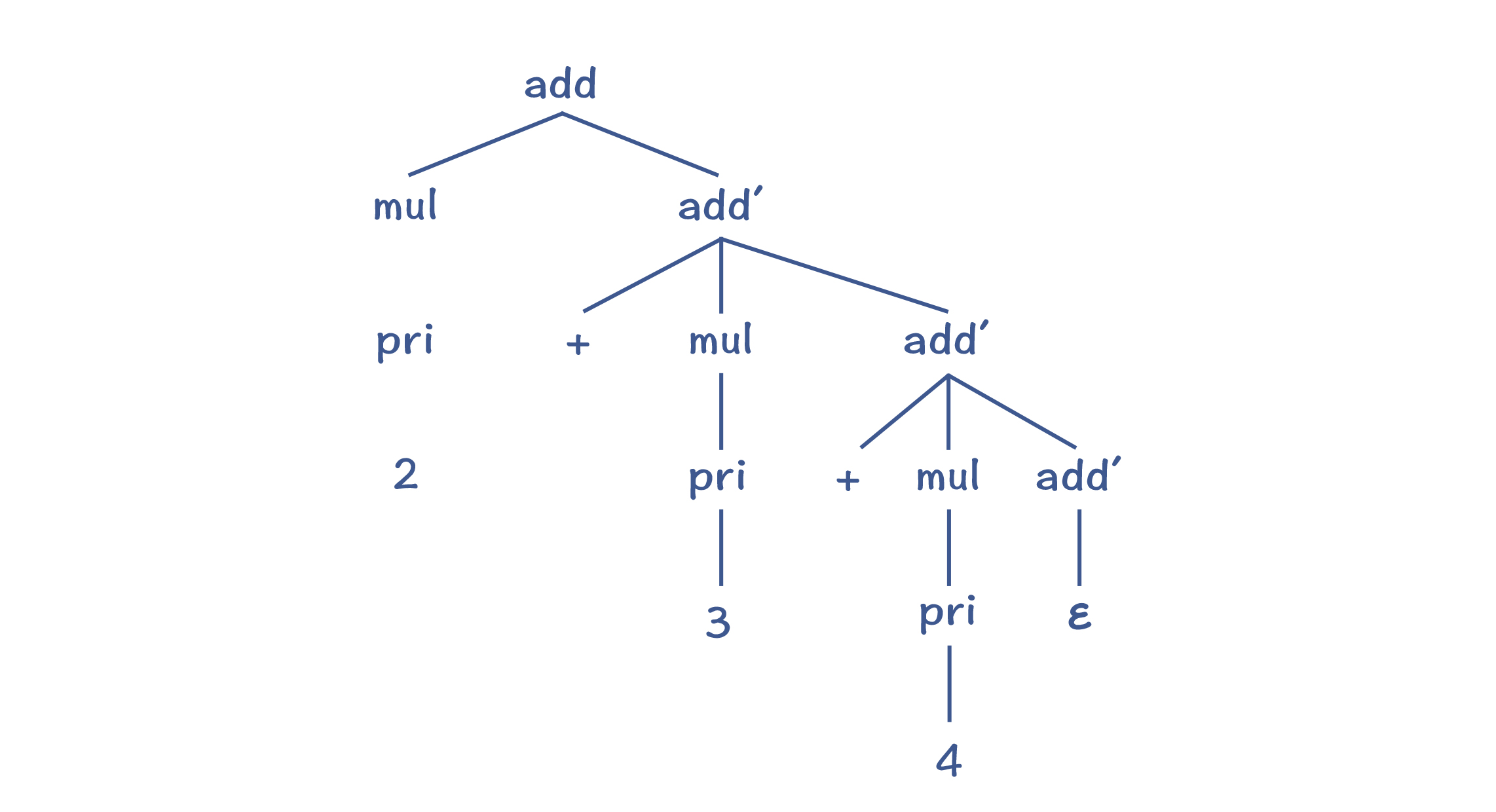

接下来，我们用刚刚改写的规则再次解析一下 “2+3+4”这个表达式，会得到下图中的 AST：

你能看出，这种改写方法虽然能够避免左递归问题，但由于add'的规则是右递归的，采用标准的递归下降算法，仍然会出现运算符结合性的错误。

那么针对这点，我们有没有解决办法呢？有的，方法就是把递归调用转化成循环。

其实我把上面的规则换成用 EBNF 方式来表达就很清楚了。在 EBNF 格式里，允许用“*”号和“+”号表示重复：add ： mul ('+' mul)* ；

所以说，对于('+'mul)*这部分，我们其实可以写成一个循环。而在循环里，我们可以根据结合性的要求，手工生成正确的 AST。它的伪代码如下：

左子节点 = 匹配一个mul
while(下一个Token是+){
  消化掉+
  右子节点 = 匹配一个mul
  用左、右子节点创建一个add节点
  左子节点 = 该add节点
}

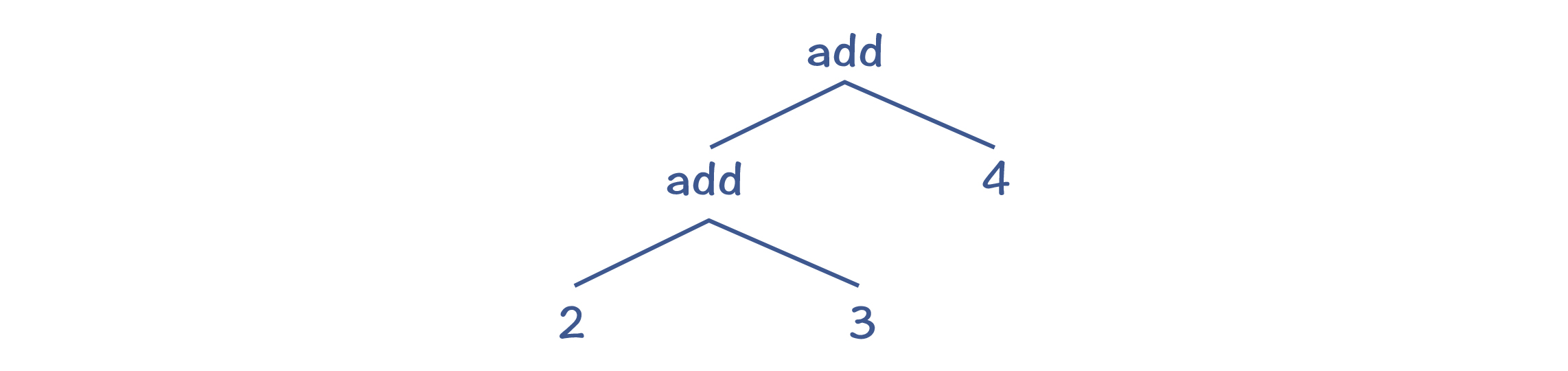

采用上面的算法，就可以创建正确的 AST，如下图所示：

递归下降算法的第二个缺点，就是当产生式匹配失败的时候，必须要“回溯”，这就可能导致浪费。

这个时候，我们有个针对性的解决办法，就是预读后续的一个 Token，判断该选择哪个产生式。

以 stmt 变元为例，考虑它的三个产生式，分别是变量声明语句、表达式语句和 return 语句。那么在递归下降算法中，我们可以在这里预读一个 Token，看看能否根据这个 Token 来选择某个产生式。

经过仔细观察，你发现如果预读的 Token 是 Int 或 Long，就选择变量声明语句；如果是 IntLiteral、Id 或左括号，就选择表达式语句；而如果是 Return，则肯定是选择 return 语句。

因为这三个语句开头的 Token 是不重叠的，所以你可以很明确地做出选择。如果我们手写递归下降算法，可以用肉眼识别出每次应该基于哪个 Token，选择用哪个产生式。但是，对于一些比较复杂的语法规则，我们要去看好几层规则，这样比较辛苦。

那么能否有一个算法，来自动计算出选择不同产生式的依据呢？当然是有的，这就是 LL 算法家族。

LL(1) 算法：计算 First 和 Follow

集合LL 算法的要点，就是计算 First 和 Follow 集合。

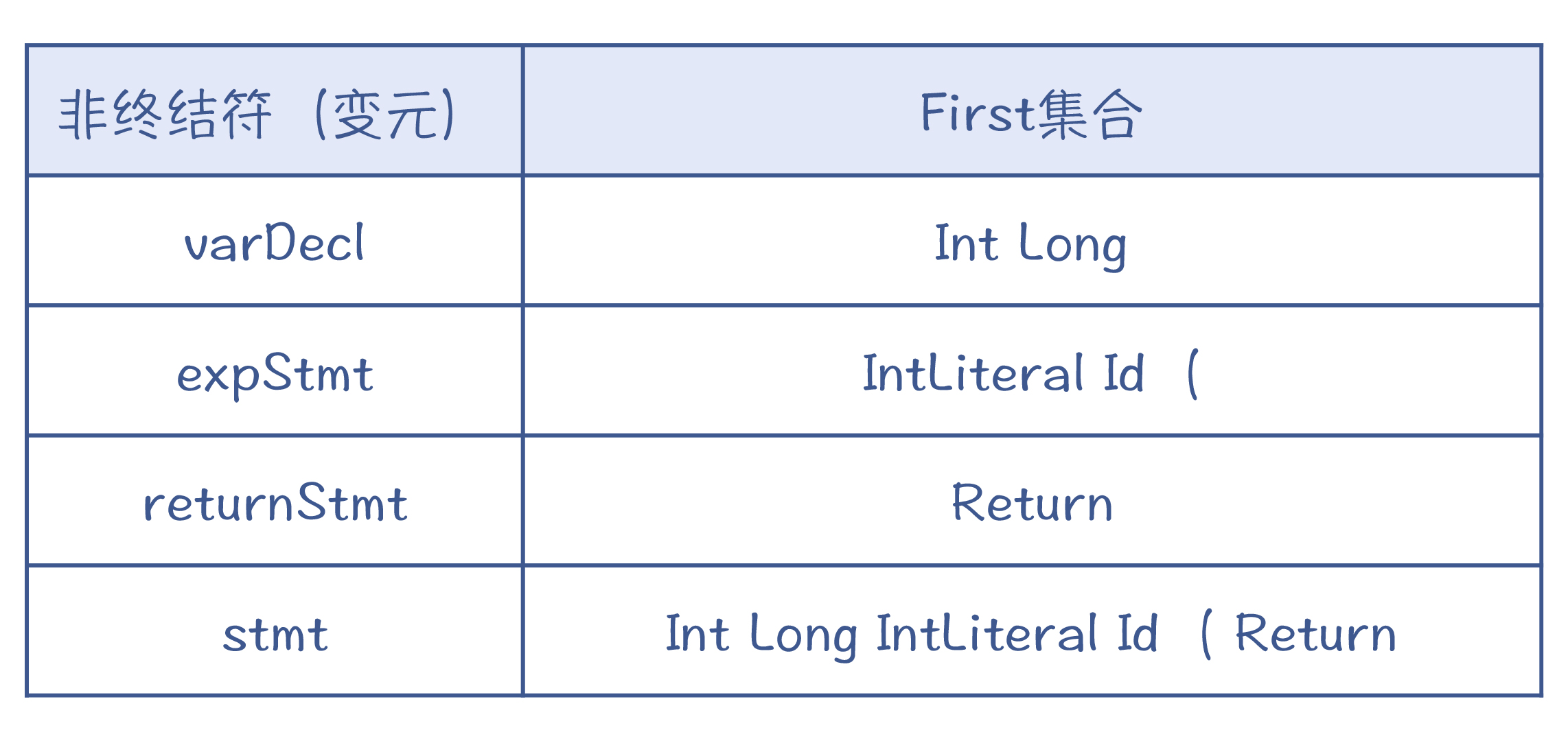

First 集合是每个产生式开头可能会出现的 Token 的集合。就像 stmt 有三个产生式，它的 First 集合如下表所示。

而 stmt 的 First 集合，就是三个产生式的 First 集合的并集，也是 Int Long IntLiteral Id ( Return。

总体来说，针对非终结符 x，它的 First 集合的计算规则是这样的：

• 如果产生式以终结符开头，那么把这个终结符加入 First(x)；

• 如果产生式以非终结符 y 开头，那么把 First(y) 加入 First(x);

• 如果 First(y) 包含ε，那要把下一个项的 First 集合也加入进来，以此类推；

• 如果 x 有多个产生式，那么 First(x) 是每个产生式的并集。

不过，这样是不是就万事大吉了呢？

其实还有一种特殊情况我们需要考虑，那就是对于某个非终结符，它自身会产生ε的情况。

比如说，示例文法中的 blockStmts，它是可能产生ε的，也就是块中一个语句都没有。

block : '{' blockStmts '}' ; //语句块
blockStmts : stmt* ; //语句块中的语句
stmt = varDecl | expStmt | returnStmt; //语句

语法解析器在这个时候预读的下一个 Token 是什么呢？是右花括号。这证明 blockStmts 产生了ε，所以才读到了后续跟着的花括号。

对于某个非终结符后面可能跟着的 Token 的集合，我们叫做 Follow 集合。如果预读到的 Token 在 Follow 中，那么我们就可以判断当前正在匹配的这个非终结符，产生了ε。

Follow 的算法也比较简单，以非终结符 x 为例：

• 扫描语法规则，看看 x 后面都可能跟着哪些符号；

• 对于后面跟着的终结符，都加到 Follow(x) 集合中去；

• 如果后面是非终结符 y，就把** First(y)** 加 Follow(x) 集合中去；

• 最后，如果 First(y) 中包含ε，就继续往后找；

• 如果 x 可能出现在程序结尾，那么要把程序的终结符 $ 加入到 Follow(x) 中去。
  这样在计算了 First 和 Follow 集合之后，你就可以通过预读一个 Token，来完全确定采用哪个产生式。这种算法，就叫做 LL(1) 算法。

LL(1) 中的第一个 L，是 Left-to-right 的缩写，代表从左向右处理 Token 串。第二个 L，是 Leftmost 的缩写，意思是最左推导。最左推导是什么呢？就是它总是先把产生式中最左侧的非终结符展开完毕以后，再去展开下一个。这也就相当于对 AST 从左子节点开始的深度优先遍历。LL(1) 中的 1，指的是预读一个 Token。
