基于比例控制器的SOFC燃料电池控制系统simulink建模与仿真

1.课题概述
基于比例控制器的SOFC燃料电池控制系统simulink建模与仿真,通过比例控制器控制SOFC进行充放电。

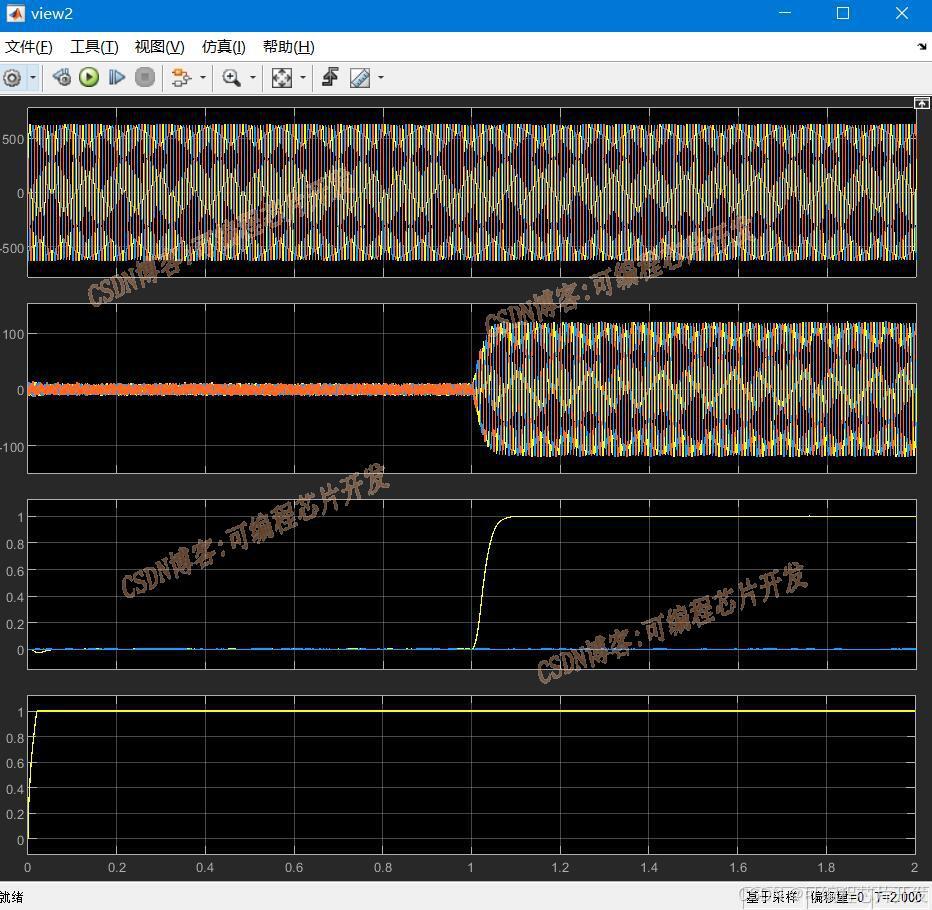

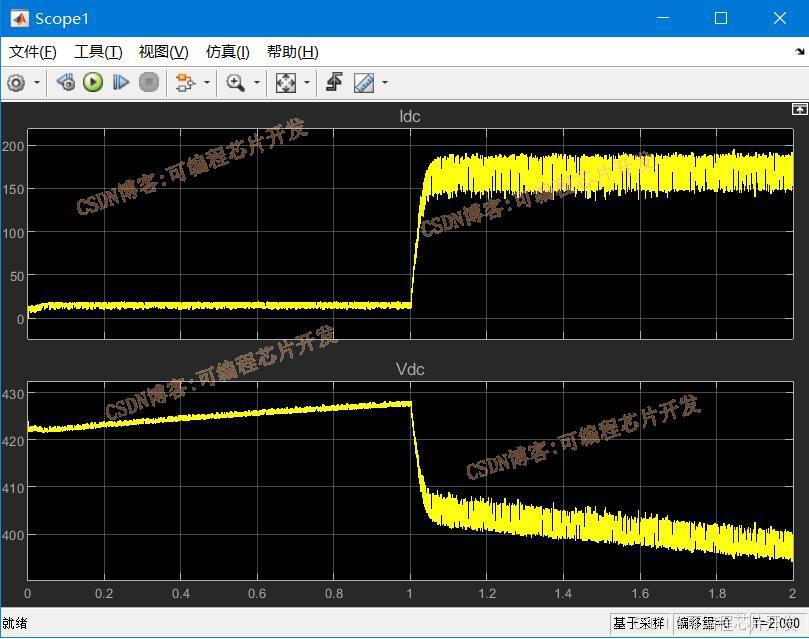

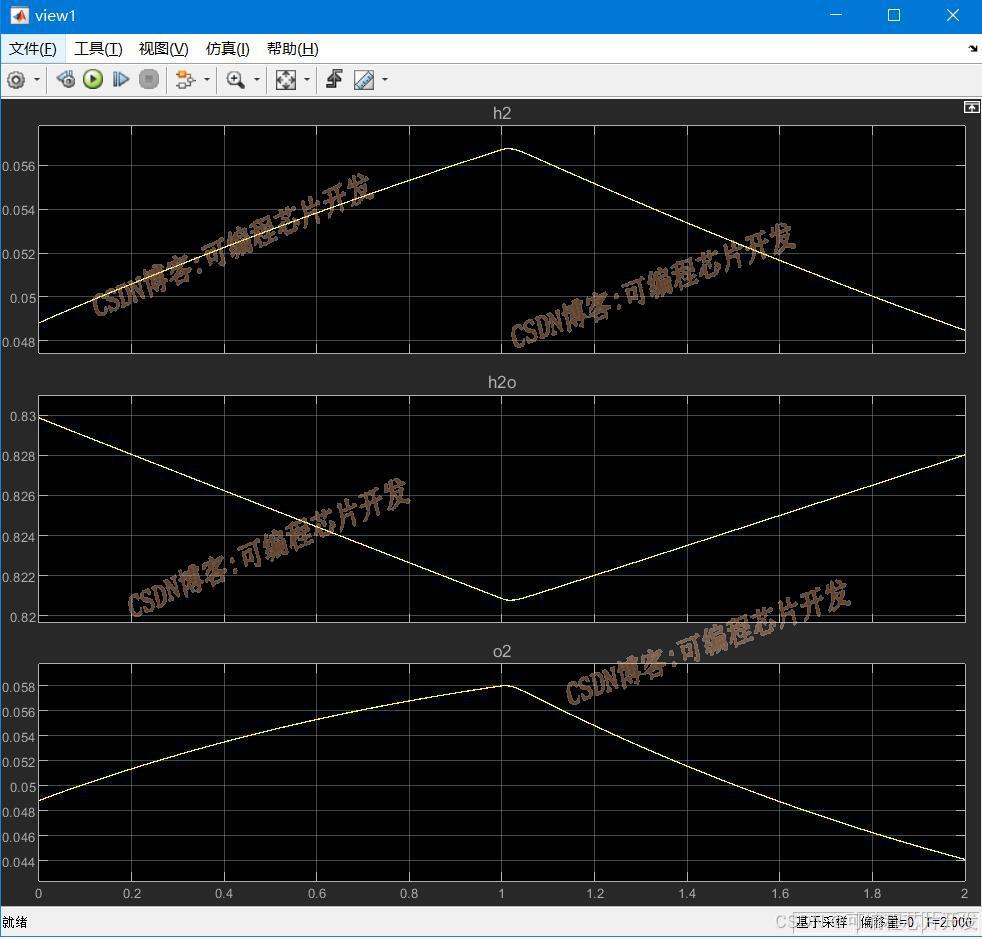

2.系统仿真结果
（完整程序运行后无水印）

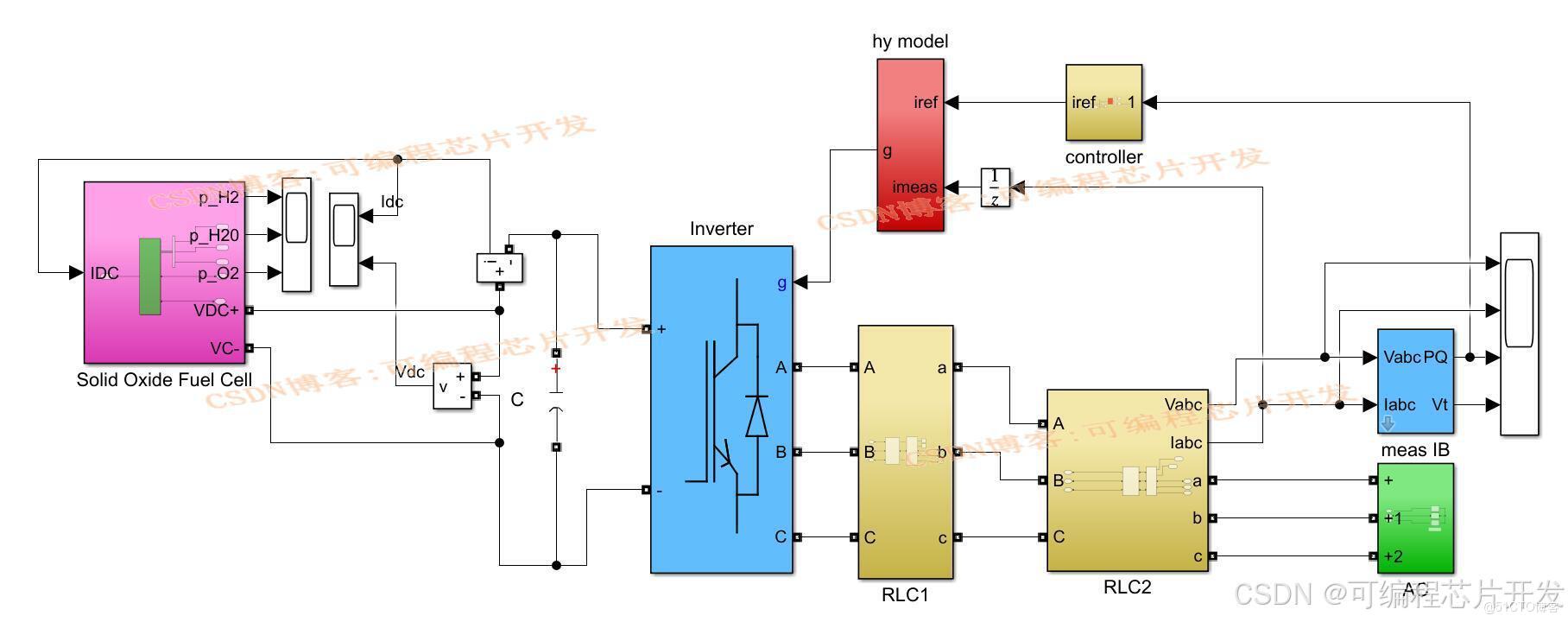

3.核心程序与模型
版本：MATLAB2022a



4.系统原理简介
固体氧化物燃料电池（Solid Oxide Fuel Cell, SOFC）是一种高效的能量转换装置，可以直接将化学能转化为电能，具有高效率、低排放和燃料灵活性等优点。然而，SOFC的工作环境复杂，需要精确的温度和气体浓度控制，以确保其稳定运行和高效性能。比例控制器（Proportional Controller, P控制器）因其结构简单、响应速度快等特点，在SOFC控制系统中得到了广泛应用。

SOFC是一种高温燃料电池，工作温度通常在600°C到1000°C之间。其基本结构包括阳极、电解质和阴极。阳极通常由镍基材料制成，阴极由钙钛矿材料（如LaSrMnO3）制成，电解质则由稳定的氧化锆（如Y2O3稳定的ZrO2）制成。SOFC的工作原理如下：

燃料供应：氢气或烃类燃料在阳极侧供应。
氧气供应：空气中的氧气在阴极侧供应。
电化学反应：在阳极，燃料发生氧化反应生成质子和电子；在阴极，氧气与质子结合生成水。
电子流动：电子通过外部电路从阳极流向阴极，形成电流。

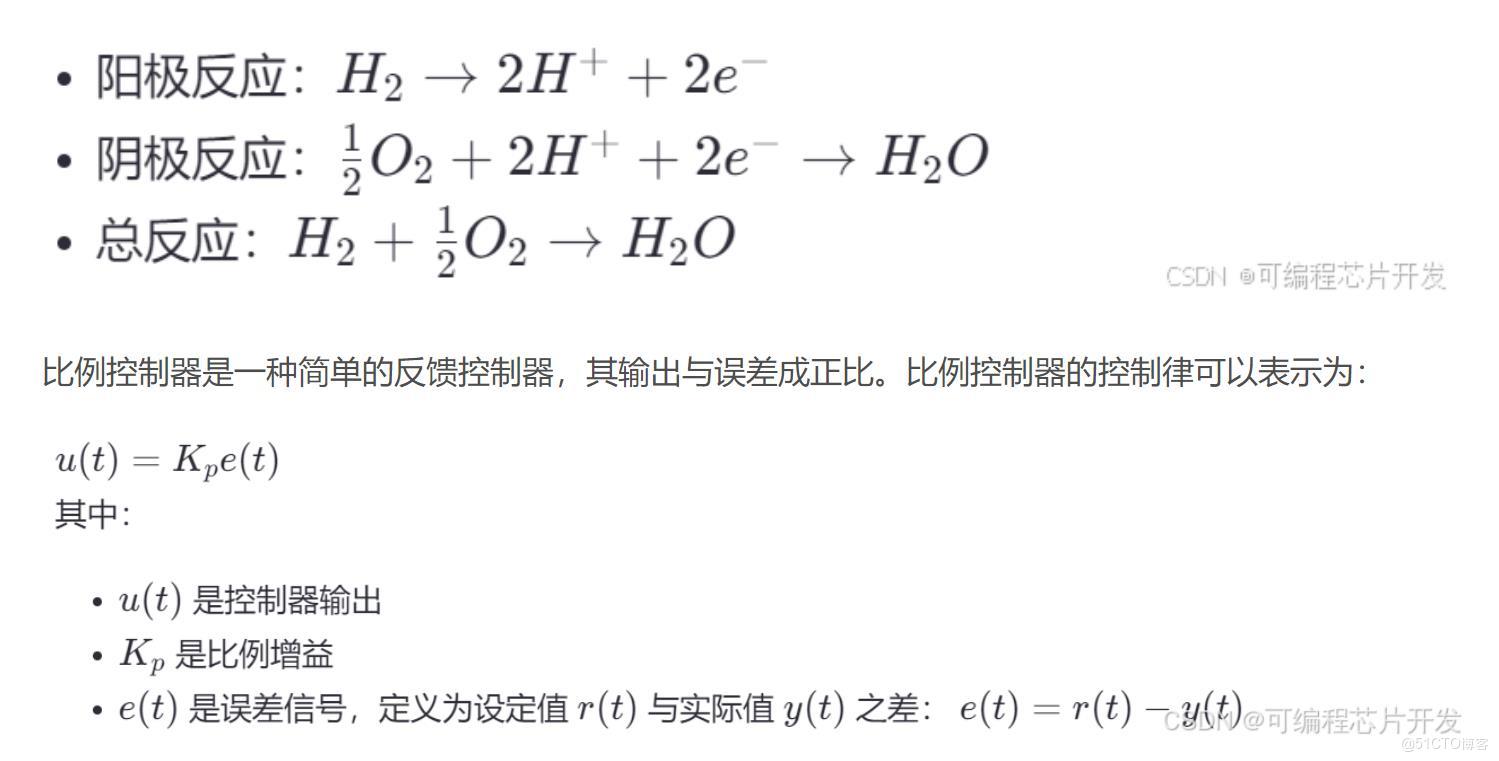

主要的电化学反应方程式如下：



基于比例控制器的SOFC燃料电池控制系统具有结构简单、响应速度快等优点，适用于温度、气体浓度和电流密度的控制。通过数学模型和仿真验证，可以有效地设计和优化控制器参数，确保SOFC的稳定运行和高效性能。
