基于PI控制算法的异步感应电机转速控制系统simulink建模与仿真

1.课题概述

       基于PI控制算法的异步感应电机转速控制系统simulink建模与仿真。PI控制器是一种经典的线性控制器，它通过将控制量的比例部分和积分部分相结合来实现对系统输出的调节。比例部分用于快速响应偏差，而积分部分则用于消除稳态误差。

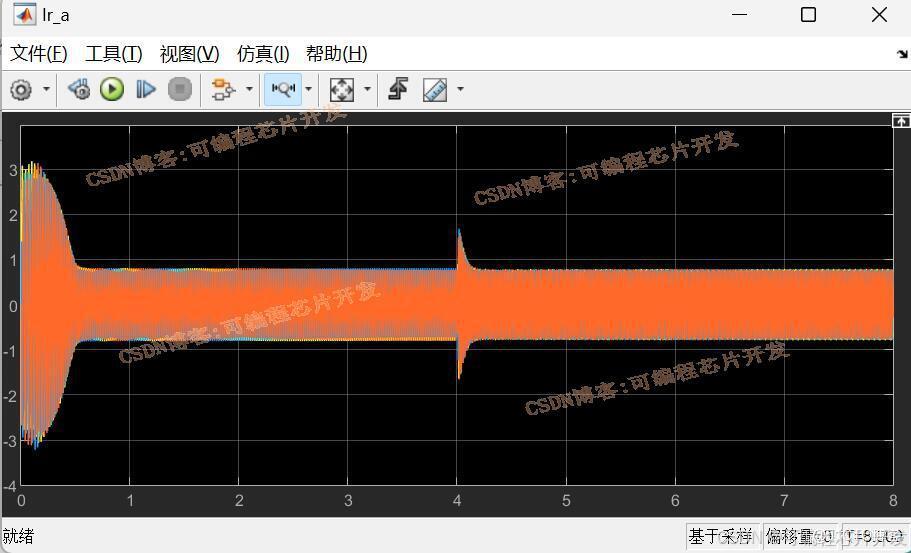

2.系统仿真结果

（完整程序运行后无水印）







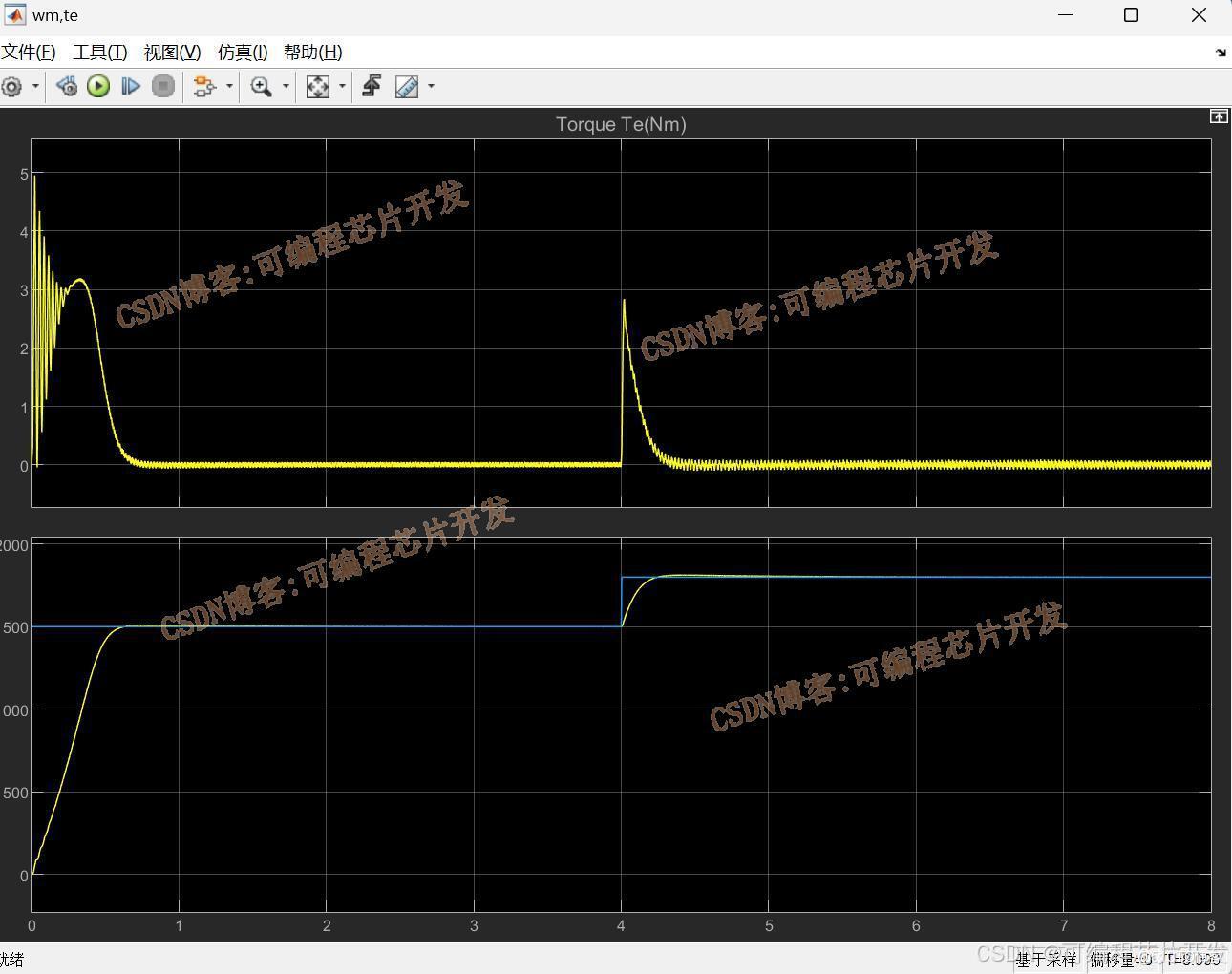

设置参考速度输入600->800

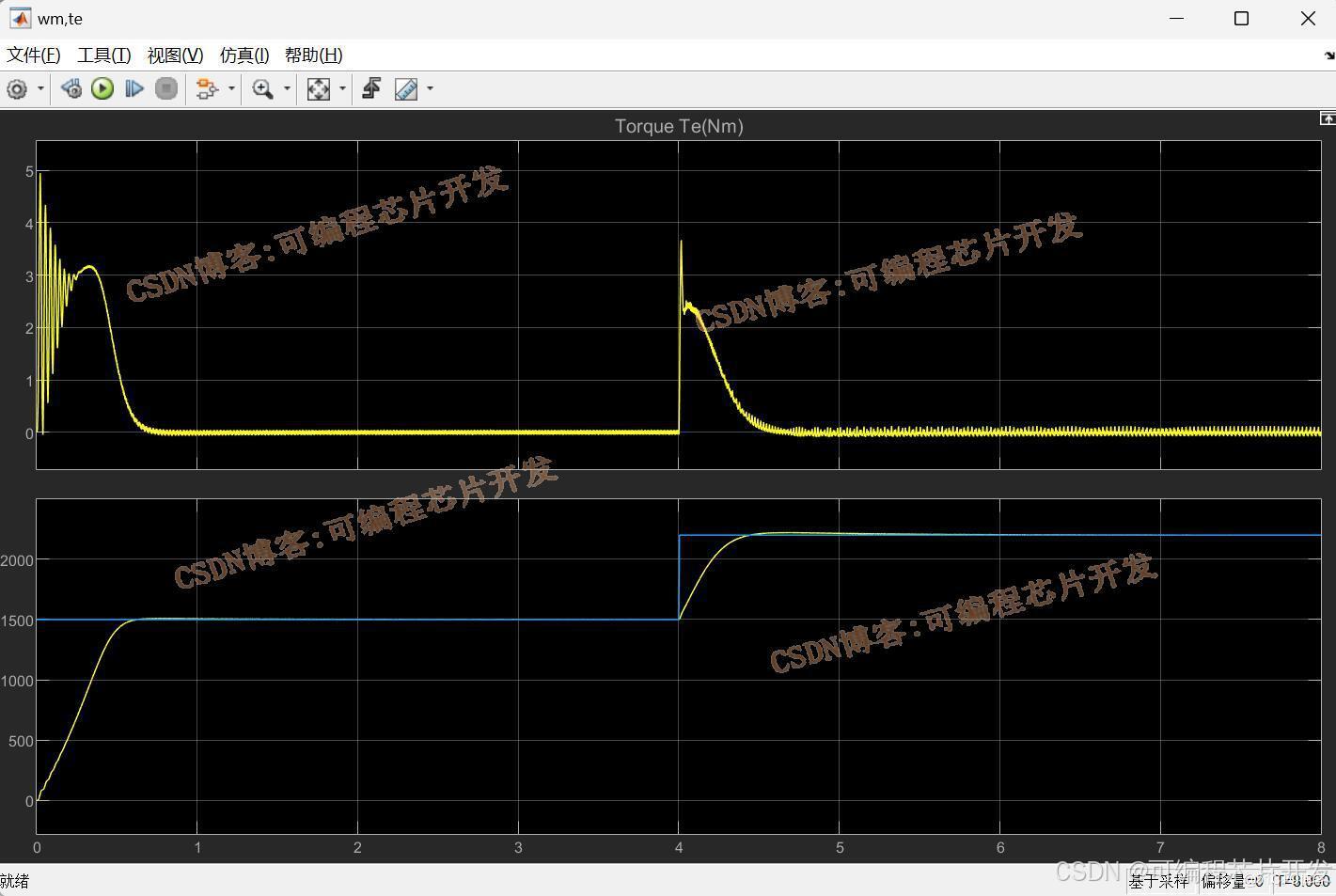

设置参考速度输入1500->2200

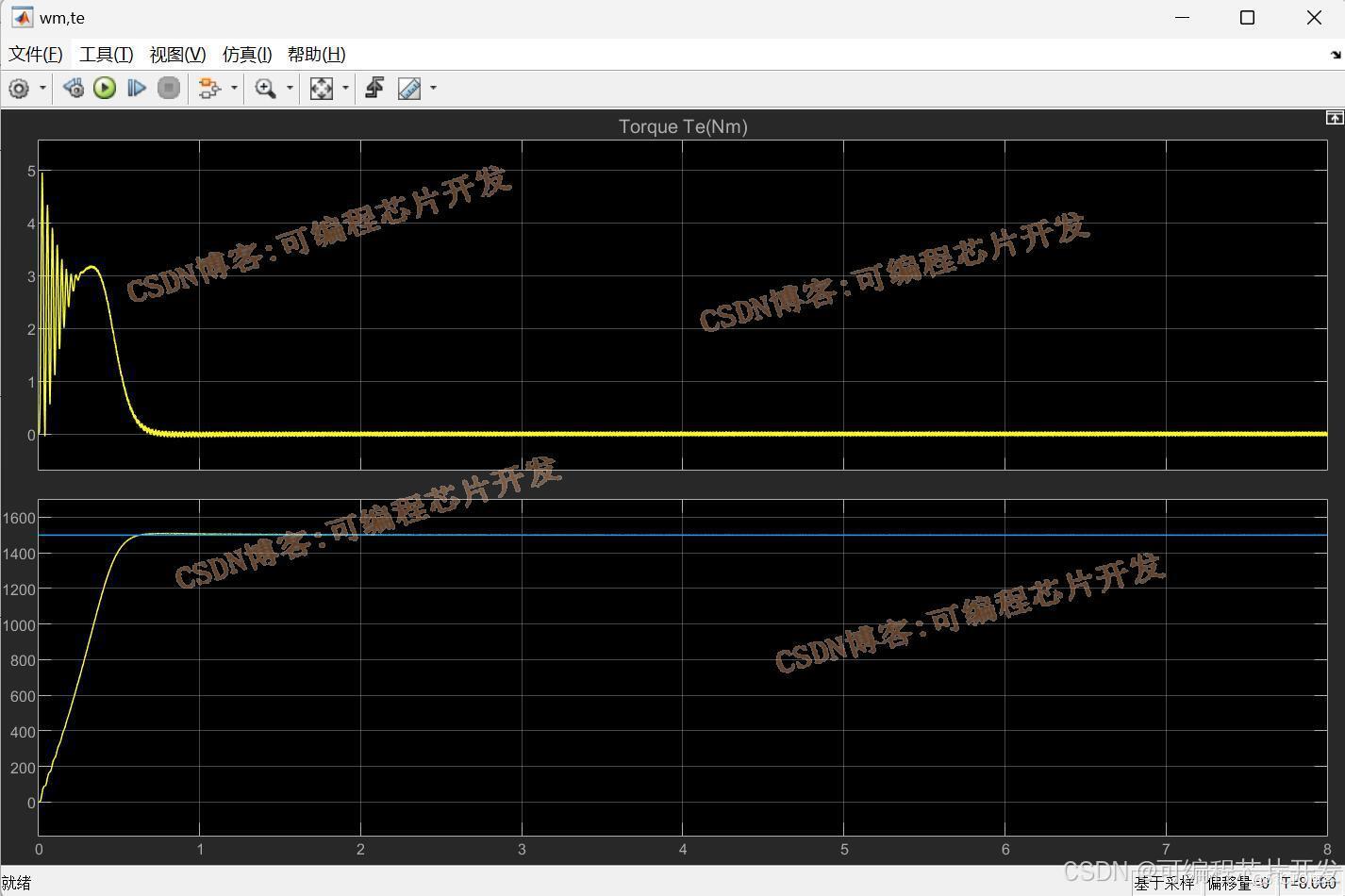

设置参考速度输入1500

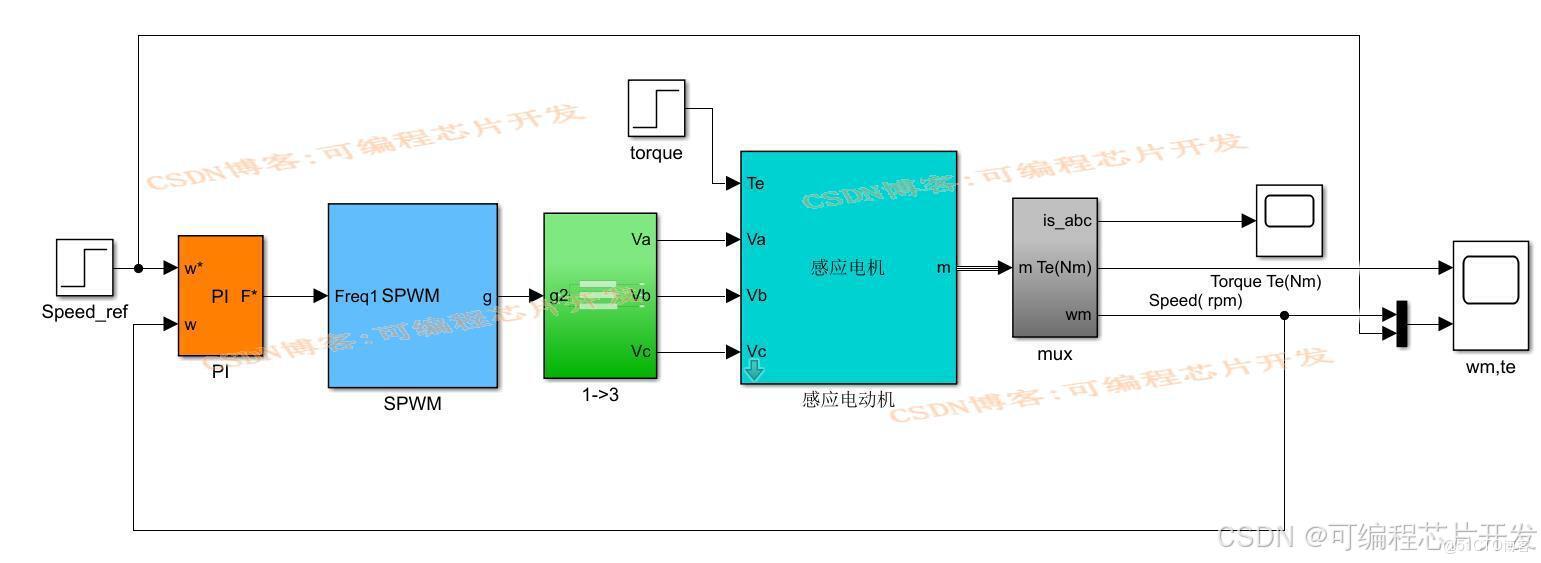

3.核心程序与模型

版本：MATLAB2022a







4.系统原理简介

       异步感应电机（Asynchronous Induction Motor，AIM）是一种广泛应用的电动机类型，其主要特点是结构简单、运行可靠且维护方便。异步感应电机的工作原理基于电磁感应定律，通过旋转磁场与转子导体之间的相对运动产生电磁力，从而驱动转子旋转。

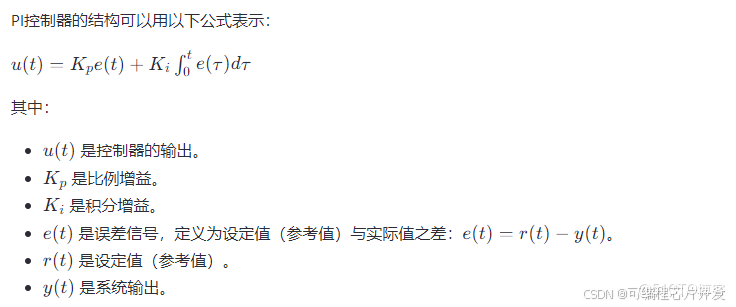

       PI控制器是一种经典的线性控制器，它通过将控制量的比例部分和积分部分相结合来实现对系统输出的调节。比例部分用于快速响应偏差，而积分部分则用于消除稳态误差。







       PI 控制器根据设定的速度指令与实际速度之间的偏差产生控制信号，该信号通过适当的 SPWM 调制策略转化为逆变器的控制信号，进而驱动异步感应电机。反馈回路中的速度传感器检测电机的实际转速，并将其传回 PI 控制器作为反馈信号，形成一个闭环控制系统。 综上所述，基于 PI 控制算法的异步感应电机转速控制系统是一个复杂而精密的控制系统，它综合运用了电机理论、控制理论及电力电子技术，旨在实现电机的高效、稳定运行。
