基于模糊PID控制器的puma560机器人控制系统的simulink建模与仿真

1.课题概述

       基于模糊PID控制器的puma560机器人控制系统的simulink建模与仿真，对比传统的PID控制器。分析两种控制器的控制误差。

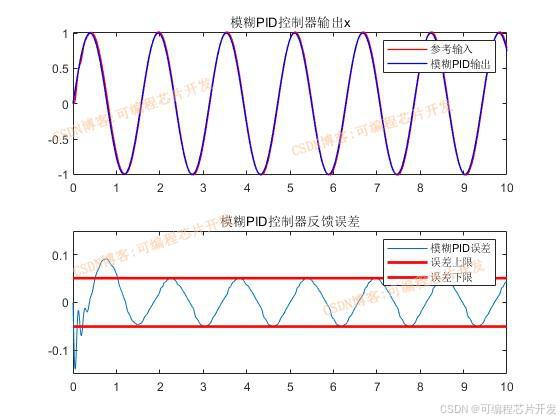

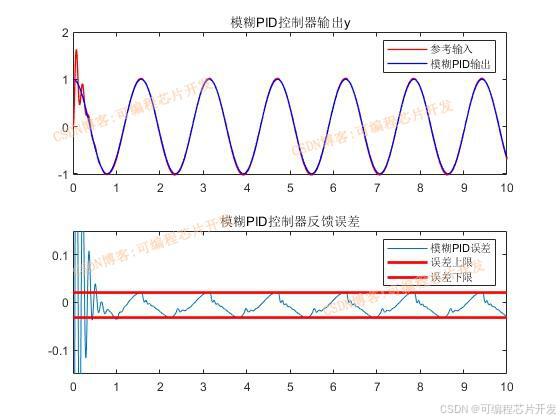

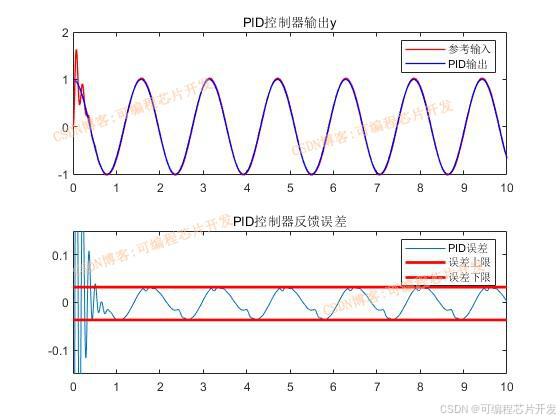

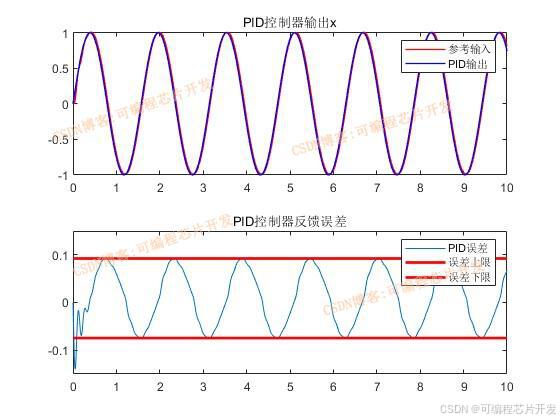

2.系统仿真结果

（完整程序运行后无水印）

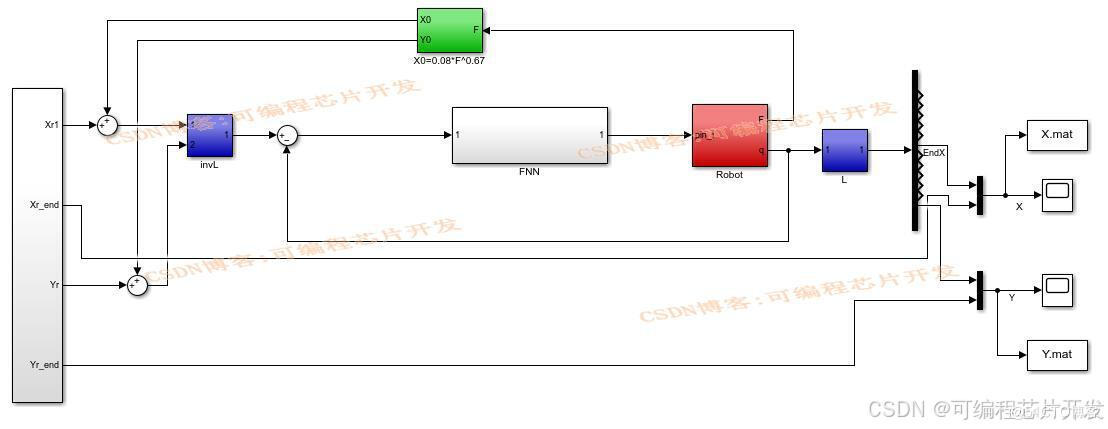

3.核心程序与模型

版本：MATLAB2022a







4.系统原理简介

       基于模糊PID控制器的PUMA 560机器人控制系统是一种高级的控制策略，它结合了传统PID控制的优点和模糊逻辑的灵活性，以提高机器人的动态性能和抗干扰能力。



4.1 PUMA 560机器人的数学模型

        PUMA 560是一种经典的6自由度工业机器人，它的运动学和动力学模型是研究机器人控制的基础。PUMA 560的正向运动学方程可以用齐次变换矩阵表示：







PUMA 560的动力学方程可以用拉格朗日方程表示为：







4.2 PID控制原理

传统的PID控制器是一种线性控制器，广泛应用于各种控制场合。PID控制器的输出可表示为：







4.3 模糊PID控制器的设计

模糊PID控制器结合了PID控制和模糊逻辑的优点。模糊PID控制器的主要组成部分包括：



模糊化接口：将误差e(t)和误差变化率de/dt模糊化。

模糊规则库：定义一系列模糊规则，如“如果误差大且误差变化率为正，则增加比例增益”。

模糊推理：使用模糊逻辑运算符（如最小、最大）对模糊规则进行推理。

清晰化接口：将模糊输出去模糊化得到PID控制器的参数调整值。

       对于PUMA 560的每个关节，可以设计一个模糊PID控制器，以提高控制性能。控制器设计步骤如下：



选择输入变量：选择关节位置误差e和误差变化率de/dt作为输入。

定义模糊集合：为输入变量定义模糊集合。

制定模糊规则：根据机器人动态特性制定模糊规则。

设计模糊推理系统：使用模糊逻辑进行推理。

去模糊化：将模糊输出转换为清晰的PID参数调整值。
