基于模糊PI控制算法的龙格库塔CSTR模型控制系统simulink建模与仿真

1.课题概述

       基于模糊PI控制算法的龙格库塔CSTR模型控制系统simulink建模与仿真。基于模糊PI控制算法的龙格-库塔（Runge-Kutta, RK）连续搅拌釜反应器（Continuous Stirred Tank Reactor, CSTR）模型控制系统，是将模糊控制理论与经典的数值积分方法相结合的一种先进控制策略。

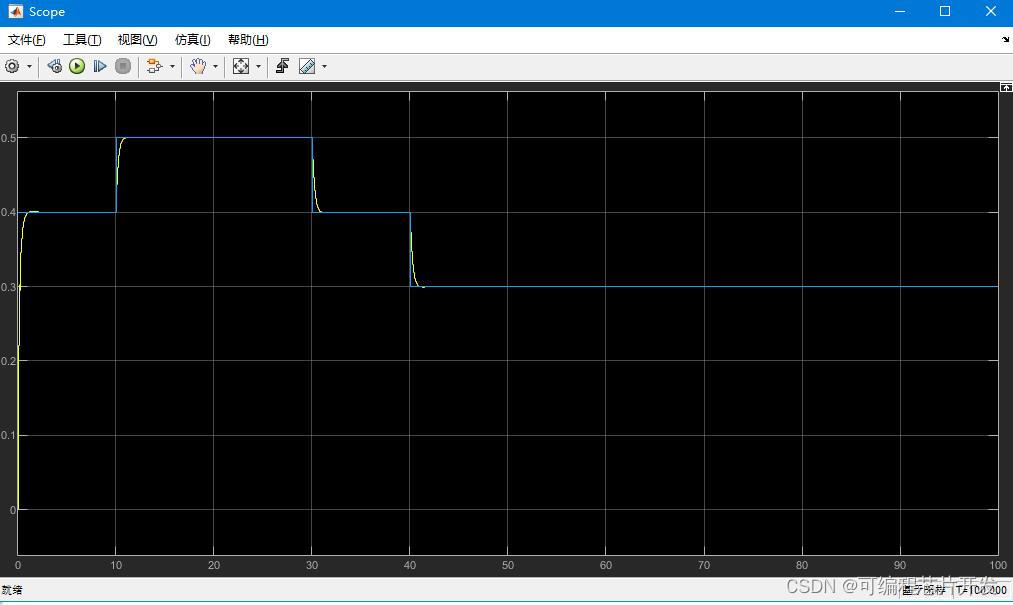

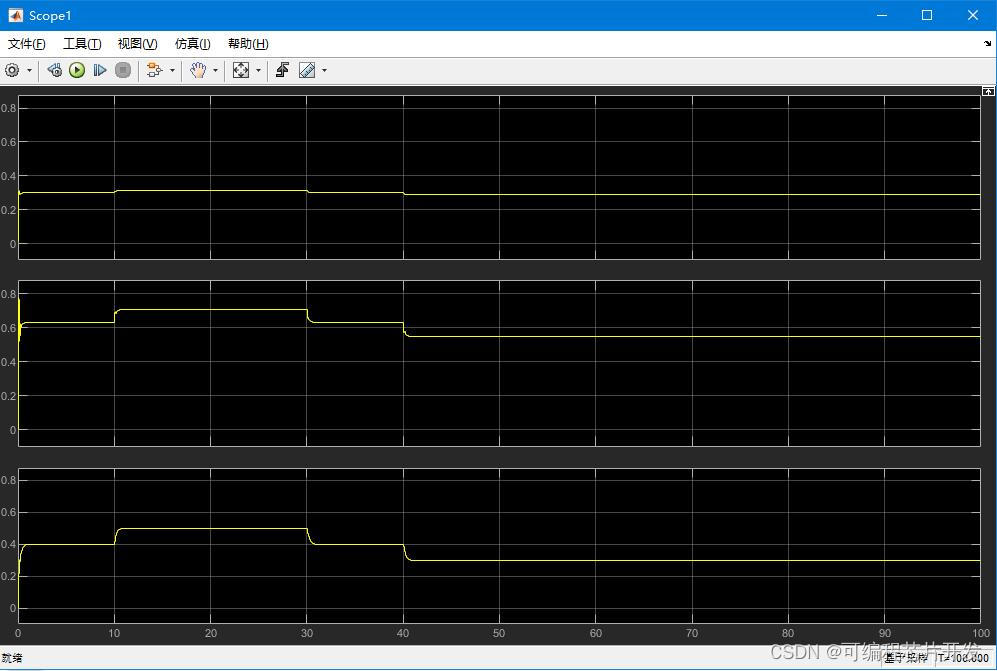

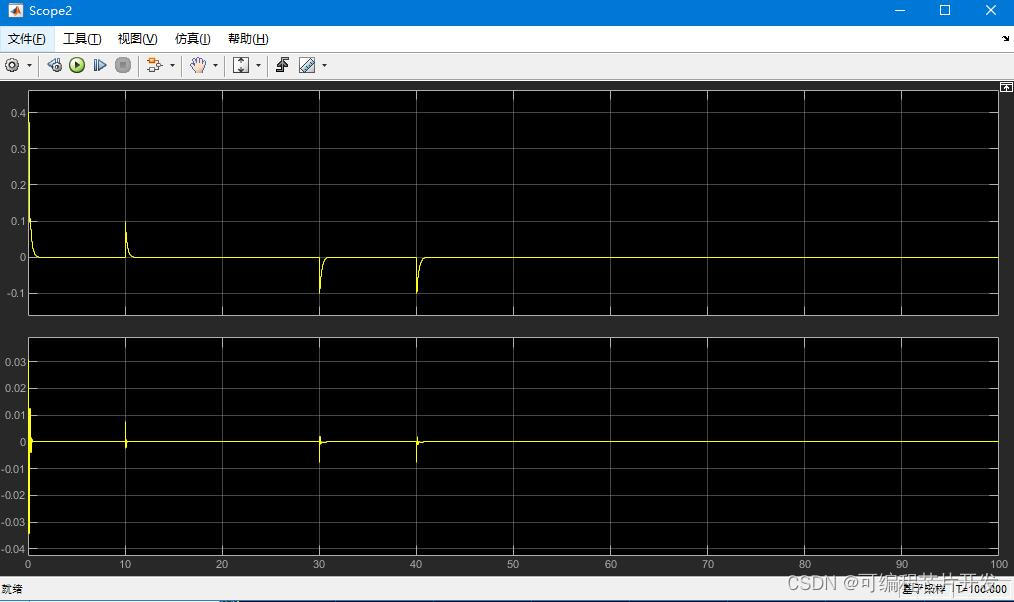

2.系统仿真结果

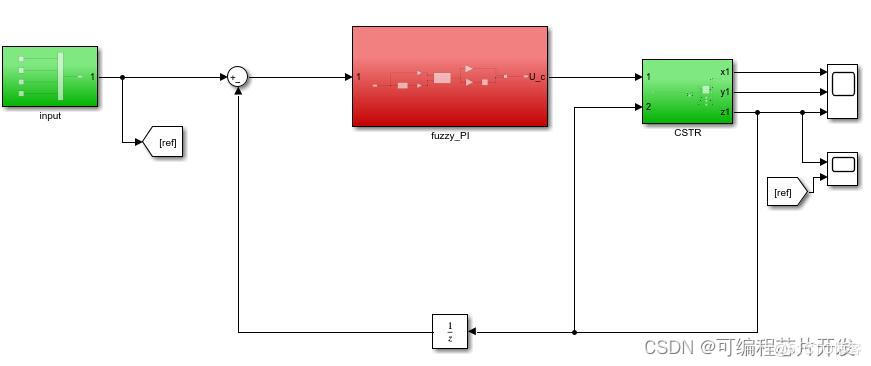

3.核心程序与模型

版本：MATLAB2022a







4.系统原理简介

       模糊控制是一种基于模糊集合理论和语言变量的控制方法，适用于非线性、时变系统的控制。模糊PI控制算法结合了比例(P)控制的快速响应特性和积分(I)控制的无静差特性，通过模糊逻辑系统实现对控制误差和误差变化率的处理。



模糊化



       首先，将控制误差e和误差变化率Δe（误差的微分）映射为语言变量，如“负大”、“负小”、“零”、“正小”、“正大”。模糊化过程涉及定义合适的隶属度函数，如三角形或高斯型函数。



规则库



建立模糊控制规则库，基于误差和误差变化率的组合来决定控制动作的大小。例如：



如果误差是“负大”且误差变化率是“负大”，则控制输出“正大”；

如果误差是“正小”且误差变化率是“零”，则控制输出“正小”。

推理与去模糊化



       应用模糊逻辑推理，将输入的模糊集通过规则库进行模糊推理，得到控制输出的模糊集。随后，通过去模糊化过程（如重心法）将其转化为具体的控制输出值u。



龙格-库塔方法

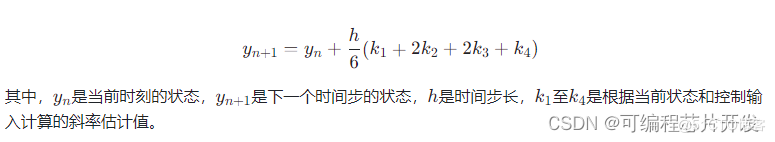

        龙格-库塔方法是一种常用的数值积分方法，用于求解常微分方程初值问题。在CSTR模型中，通常涉及反应物料的浓度、温度等随时间变化的动态方程。以四阶龙格-库塔为例，其公式为：







       在CSTR模型控制系统中，模糊PI控制器的输出u作为控制变量（如加热功率或原料流速）直接作用于系统，影响反应过程。通过实时监测反应器的关键参数（如温度、浓度），计算控制误差和误差变化率，然后应用模糊PI控制算法计算出适当的控制信号u。

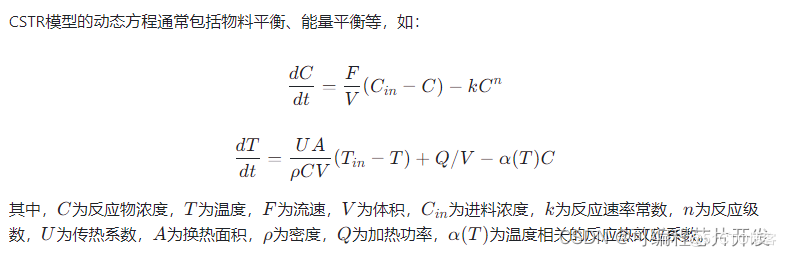

       其中，C为反应物浓度，T为温度，F为流速，V为体积，Cin​为进料浓度，k为反应速率常数，n为反应级数，U为传热系数，A为换热面积，ρ为密度，Q为加热功率，α(T)为温度相关的反应热效应系数。
