基于PI控制器的DC-DC结构PWM系统simulink建模与仿真

1.课题概述

       基于PI控制器的DC-DC结构PWM系统simulink建模与仿真。包括IGBT结构，PI控制器结构，PWM模块等。



2.系统仿真结果



3.核心程序与模型

版本：MATLAB2022a







4.系统原理简介

       在电力电子领域，特别是在直流电源变换系统（DC-DC转换器）中，脉宽调制（PWM）技术结合比例积分（PI）控制器广泛应用于电压或电流的精确控制。

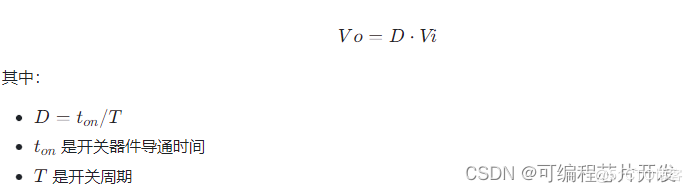

       一个典型的降压型DC-DC转换器（Buck Converter）包括电感L、电容C、开关S（通常为MOSFET）以及二极管D。其工作原理基于开关周期T内的导通时间和关断时间比（即占空比D）来控制输出电压Vo相对于输入电压Vi的比例：

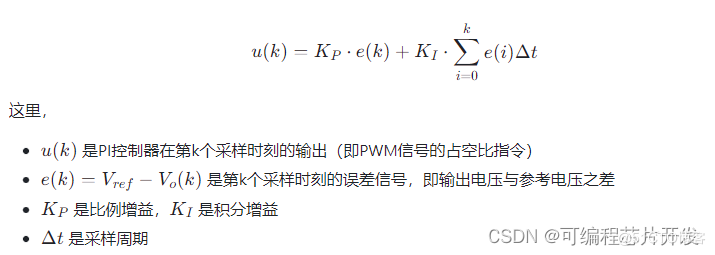

PI控制器负责维持输出电压Vo与参考电压Vref之间的误差尽可能小。其数学表达式如下：







       PI控制器输出的占空比指令经过比较器与三角波载波信号比较后生成PWM波形。当u(k)高于三角波信号时，开关器件导通；反之则关断。这样就实现了对输出电压Vo的闭环控制。
