实验3 多个段的汇编源程序编写与调试

实验任务一：

使用任意文本编辑器，录入汇编源程序task1.asm

assume cs:code, ds:data

data segment
    db 'Nuist'
    db 5 dup(2)
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, 0b800H
    mov es, ax

    mov cx, 5
    mov si, 0
    mov di, 0f00h
s:  mov al, [si]
    and al, 0dfh
    mov es:[di], al
    mov al, [5+si]
    mov es:[di+1], al
    inc si
    add di, 2
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

每一行代码的含义如下：
    mov cx, 5                循环五次
    mov si, 0                初始化 si
    mov di, 0f00h            初始化 di
s:  mov al, [si]             取数据段内对应字符
    and al, 0dfh             0dfh的二进制形式为：1101 1111，and操作后实现的功能：将字符改为大写
    mov es:[di], al          写入显存
    mov al, [5+si]           为 al 赋数据段内的值
    mov es:[di+1], al        为先前写入字符的字的高位赋值，以此附以字符颜色
    inc si                   si + 1，移向数据段下一字符
    add di, 2                di + 2，移向显存下一个字
    loop s                   循环执行

汇编、连接、运行后得到的结果：



使用debug工具对程序进行调试，执行到程序返回前，即line27之前，观察结果。

 将db 5 dup(2) --> 改成: db 2,3,4,5,6后，重新汇编、链接、运行，观察结果。

 猜测数值的作用是设置字体的颜色

实验任务二：

 编写程序，在屏幕上以十进制整数形式打印输出这5个两位数

db 23, 50, 66, 71, 35

assume cs:code, ds:data
data segment
    db 23,50,66,71,35
data ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov dh,0ah

    mov di,0
    mov cx,5
s:    mov al,[di]
    mov ah,00h
    div dh
    add al,30h
    add ah,30h
    mov bx,ax
    inc di

    mov ah,2
    mov dl,bl
    int 21h
    mov dl,bh
    int 21h
    mov dl,20h
    int 21h
    loop s

    mov ah,4ch
    int 21h
code ends
end start

执行结果：

实验任务三：

将下面的程序编译、连接。用debug加载、跟踪、然后回答问题

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
data ends

stack segment
  dw 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

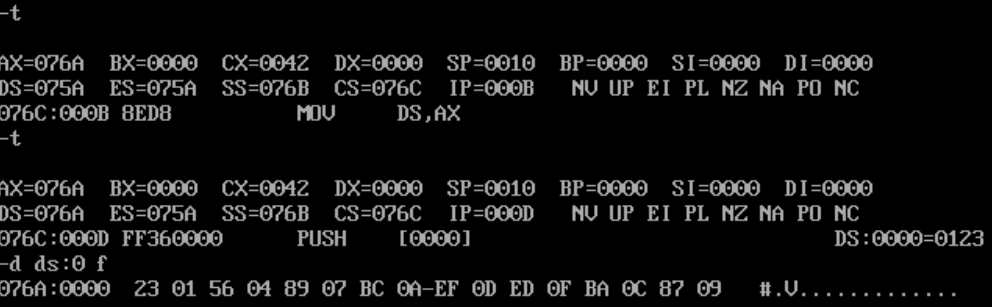

（1）data段中的数据为多少

 （2）程序返回前，cs=076C,SS=076B，DS=076A

 （3）程序加载后，code段的段地址为X，则data段的短地址为X-2,stack段的段地址为：X-1

实验任务四：

将下面的程序编译、连接，用debug加载、跟踪，然后回答问题

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

（1）程序返回前，data段中的数据为：

 （2）程序返回前，cs= 076c、ss=076b、ds=076a 的值为：

 （3）设程序加载后，code 段的段地址为 X,则 data 段的段地址为 X - 2，stack 段的段地址为 X - 1。

（4）对于如下定义的段：

　　　　name segment
　　　　...
　　　　name ends

如果段中的数据占 N 个字节，则程序加载后，该段实际占用的空间为： [N/16]*16,

实验任务五：

assume cs:code, ds:data, ss:stack

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0,0
stack ends
end start

（1）程序返回前，data 段中的数据为

 （2）程序返回前，cs = 076A、ss = 076E 、ds = 076D

（3）设程序加载后，code 段的段地址为 X, 则 data 段的段地址为 X + 3，stack 段的段地址为 X + 4。

 实验任务六：

如果将前三题中的最后一条伪指令“end start”改为“end”（也就是说，不指明程序的入口），则哪个程序仍然可以正确执行？请说明原因。

改为end后，表明程序从cs:0开始执行，此时实验五仍然可以正确执行，因为实验五中data段和stack段在code段的后面。

实验任务七：

assume cs:code
a segment
　　db 1,2,3,4,5,6,7,8
a ends
b segment
　　db 1,2,3,4,5,6,7,8
b ends
c segment   ; 在集成软件环境中，请将此处的段名称由c→改为c1或其它名称
　　db 8 dup(0)
c ends
code segment
　　start:
　　　　mov ax,a
　　　　mov ds,ax
　　　　mov si,0
　　　　mov cx,4
　　s:
　　　　mov ax,[si]
　　　　add ax,[si+10h]
　　　　mov [si+20h],ax
　　　　add si,2
　　　　loop s
　　　　
　　　　mov ax,4c00h
　　　　int 21h
code ends
end start

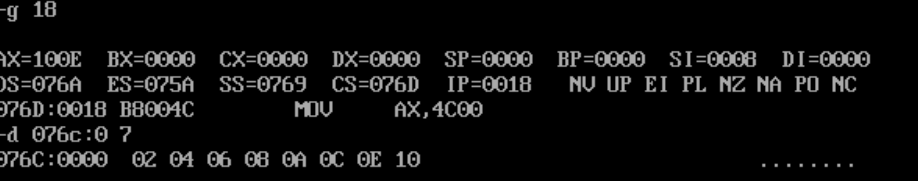

 实验任务八：

assume cs:code
a segment
  dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a ends

b segment
  dw 8 dup(0)
b ends

code segment
start:
　　mov ax,a
　　mov ds,ax
　　mov ax,b
　　mov ss,ax
　　mov sp.16
　　mov cx,8
s:
　　push [si]
　　add si,2
　　loop s

　　mov ax,4c00h
　　int 21h
code ends
end start

 实验总结：

1、当编写包含多个段的程序时，要用end指明程序开始的位置，否则程序默认从cs：0开始执行，会出错

2、db表示定义了一个字节数据，dw表示定义了一个字数据

3、段名就是段的地址，是一个常数，不能直接移入段寄存器中
