十三、HCIP-OSPF外部路由

ospf外部路由计算（路由引入、重分发、重发布）

5类LSA
当我们在OSPF进程中，使用了import-route命令后，就会将路由表中的其他协议的路由引入进ospf中，引入后以5类LSA存在于LSDB中
5类LSA是在整个ospf区域中泛洪，不基于区域泛洪。也就是说，只要路由器建立了FULL关系，那么就会传递5类LSA。
4类LSA
当使用了import-route命令以后，路由器会在自己的1类LSA中将ASBR置位，那么当区域中的ABR路由器收到这条置位ASBR的1
类LSA后，会根据这条1类LSA生成一条4类LSA在其他直连区域中泛洪。
4类LSA相当于介绍信，帮助其他区域的路由器在计算5类LSA时，指引了ASBR在哪里。　　

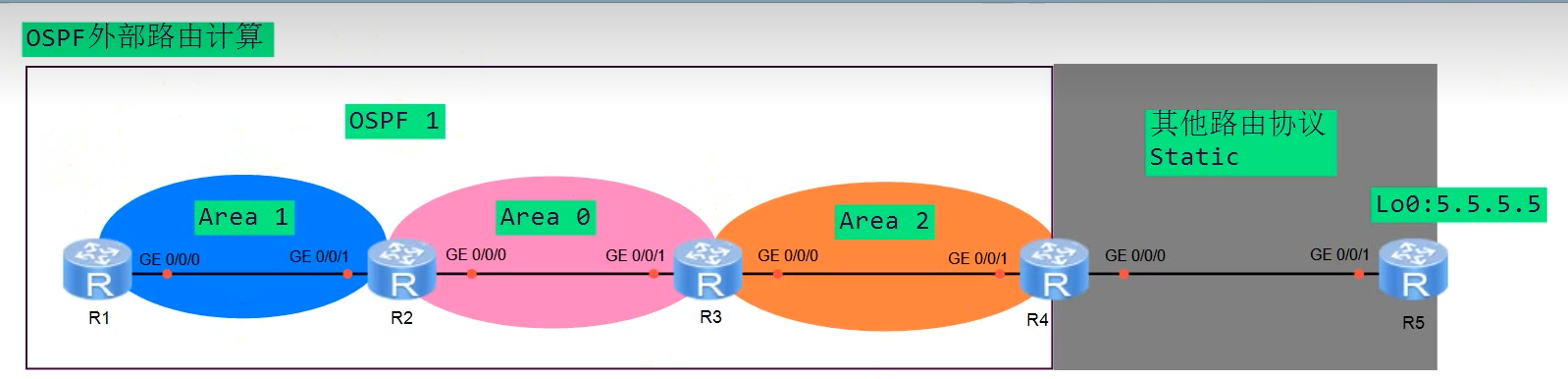

外部路由引入过程：
1、在路由器4的ospf进程中使用命令import-route static来引入路由表中的静态路由
2、R4会触发更新两条LSU，其中一条是更新了R4的1类LSA其中的ASBR置位，来告诉域内小伙伴，变成了ASBR，要引入外部路由了，第二条LSU是更新的外部路由（5类LSA）
3、5类LSA的同步和泛洪原则：5类LSA的同步不基于区域的传递原则，实在整个OSPF域中进行泛洪，只要和其它路由器建立了邻接关系，就会泛洪这条5类LSA，特殊区域除外
4、所有的外部路由在引入ospf后，会以5类LSA存在于OSPF数据库中，外部的cost将不在计算，将赋予5类LSA一个新的种子度量值（cost默认为1）
   这个默认开销值就会被认为是ASBR到达目标网络的开销值
TYPE2：ospf引入得外部路由默认type类型为2，当路由器计算type2的外部路由时，不会计算ospf内部的cost，只计算ASBR到达目标网络的cost
TYPE1：ospf引入外部路由时，可以通过命令更改type类型，当路由器计算type1的外部路由时，会同时计算ospf内部cost+ASBR到达目标网络的cost
使用场景：当不在意ospf内部的次优路径问题时可以使用type2，当在意ospf内部次优路径问题时需要使用type1，如果在数据库中存在相同目的的5类LSA且type不一致时，type1优于type2

1、当ospf路由器使用了命令import-route以后，那么路由器就会在自己的1类LSA中置位ASBR。不论他是否真的引入外部路由。
2、R4在import-route命令敲完以后，就会在区域内触发更新自己的1类LSA，置位ASBR
3、当R3收到这条ASBR置位的1类LSA后，由于自身是一台ABR，那么他就会根据这条ASBR置位的1类LSA生成一条4类LSA，在其它直连区域内进行传递。如果自身不是ABR角色，那么将不具备生成4类LSA的能力。
生成4类LSA的目的是为了，让其它区域的路由器在计算5类LSA时，可以找到ASBR在哪，所以4类LSA被认为是 ASBR的介绍信
4、当ABR收到了4类LSA后，会将4类LSA的通告者换成自己后，在其他直连区域内进行传递，目的是为了让其它区域内的路由器可以计算出5类LSA　　

　　

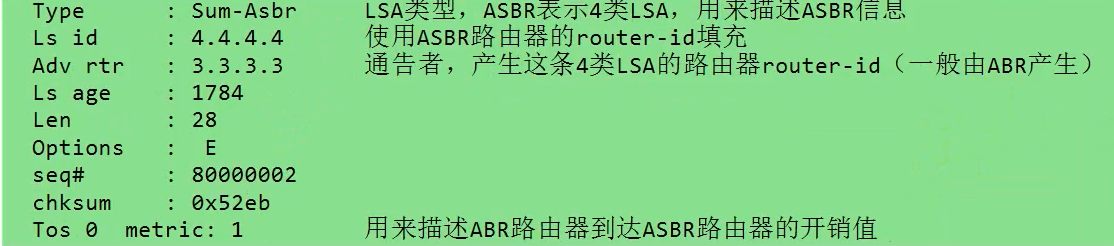

4类LSA

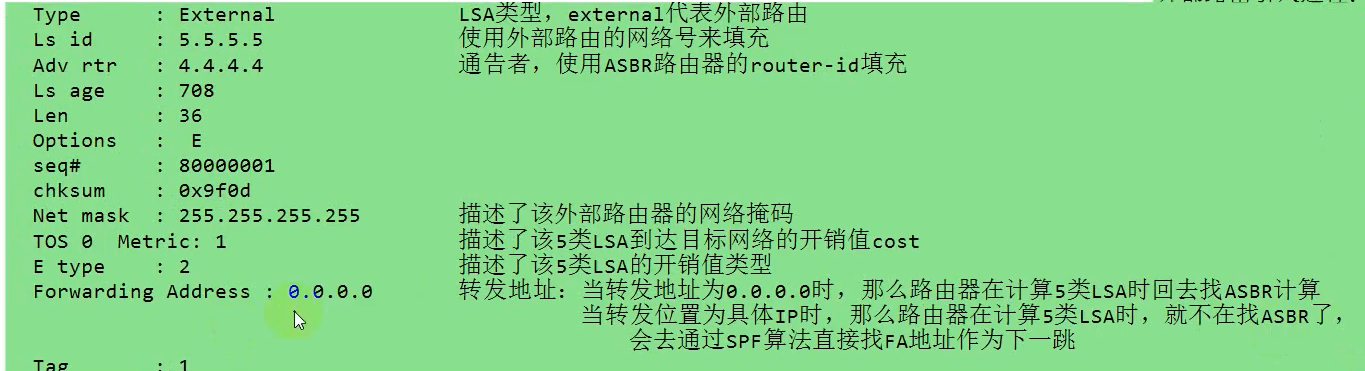

5类LSA

 FA实验：
