十二、HCIP-OSPF域内路由

ospf域内路由计算：ospf是链路状态协议，泛洪的是LSA：Link State Advertise，LSA本身不是报文。他需要基于LSU传递，存放在LSDB中

1类
路由器只要接口宣告进了ospf，那么这个接口就会产生链路状态，然后通过1类LSA在本区域内进行泛洪和同步。反过来说：1类LSA是用来描述路由器自身直连链路状态和自身邻居信息的，他还会标记一些路由器角色
2类

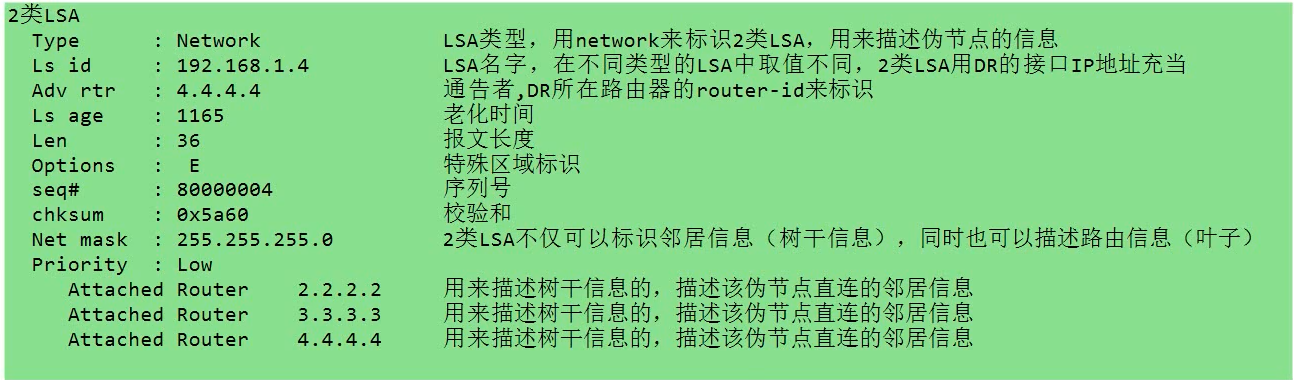

当网络类型为广播或者NBMA的时候，那么邻居的描述就会用伪节点来描述。伪节点的信息是通过2类LSA来描述的
2类LSA除了描述伪节点邻居信息，同时也描述了叶子信息

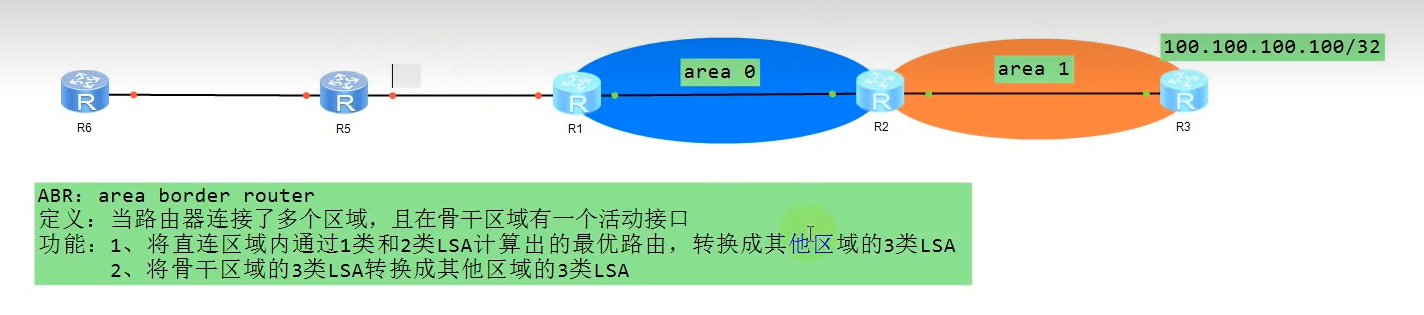

3类

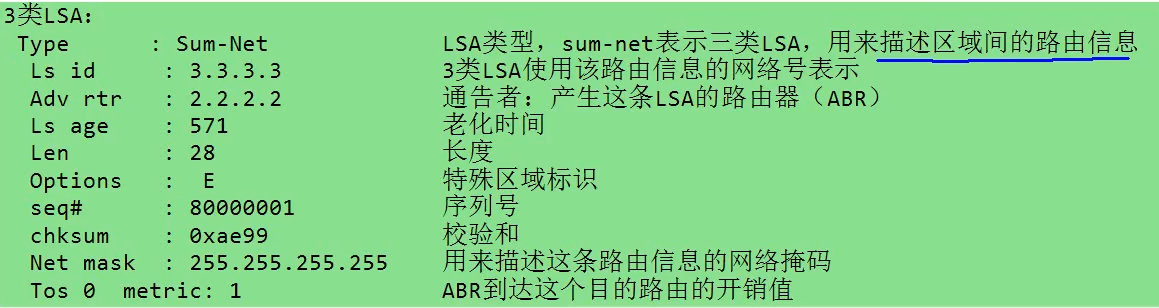

用来描述遇见路由信息的LSA，由ABR路由器产生

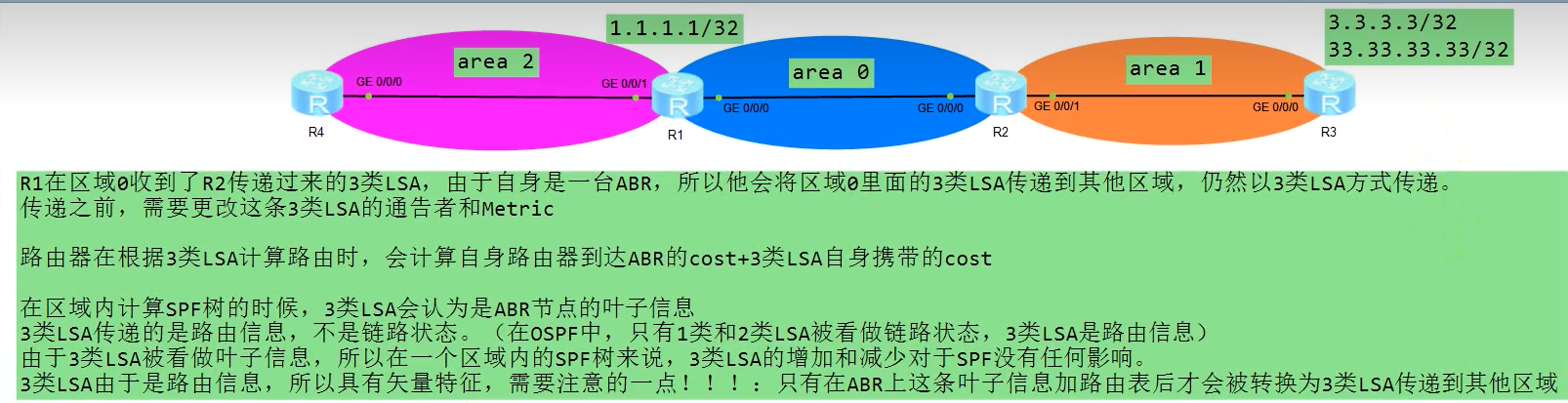

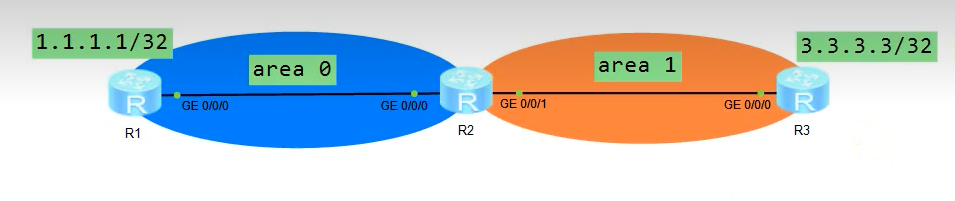

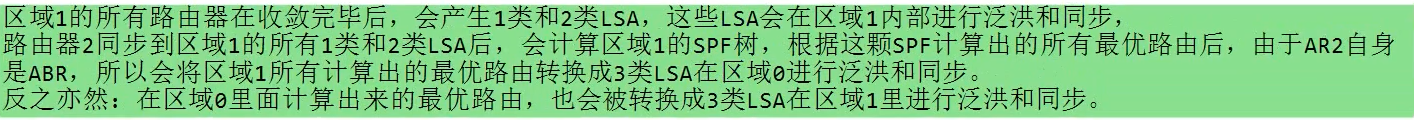

ABR会将直连区域内1类和2类LSA计算出的路由信息转换成3类LSA传递到其他直连区域
ABR会将骨干区域的3类LSA转换到其他直连区域继续作为3类LSA传递

osfp域内指ospf区域内部，

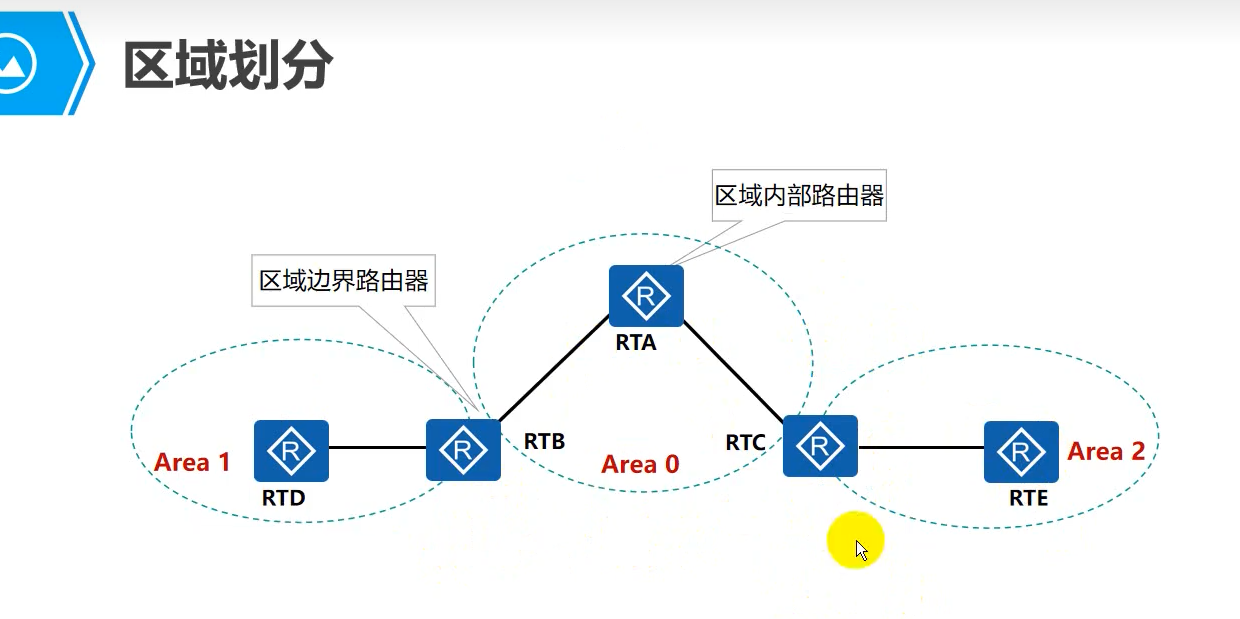

ospf的区域划分：骨干区域：非骨干区域：

当路由器运行的ospf协议，接口宣告到ospf进程中，那么该接口的IP地址，子网掩码，以及其它的一些信息，都会生成链路状态

Router-LSA

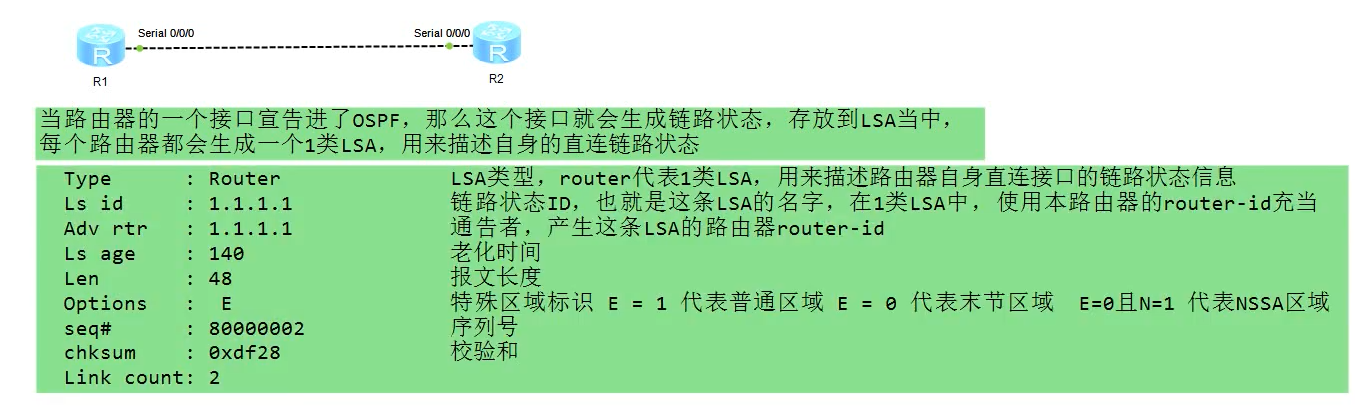

当路由器的一个接口宣告进了OSPF，那么这个接口就会生成链路状态，存放到LSA中，每个路由器都会生成一个1类LSA，用于描述自身的直连链路状态，以下是点到点ospf直连



1、路由器的接口宣告进了ospf进程，那么这个接口就会产生链路状态，链路状态包括：IP、掩码、邻居。。。
2、每个路由器都会产生一个1类LSA，用来描述自身的直连链路状态。（路由器有几个接口宣告进了ospf就会产生几个链路状态，这些叫做直连链路状态）

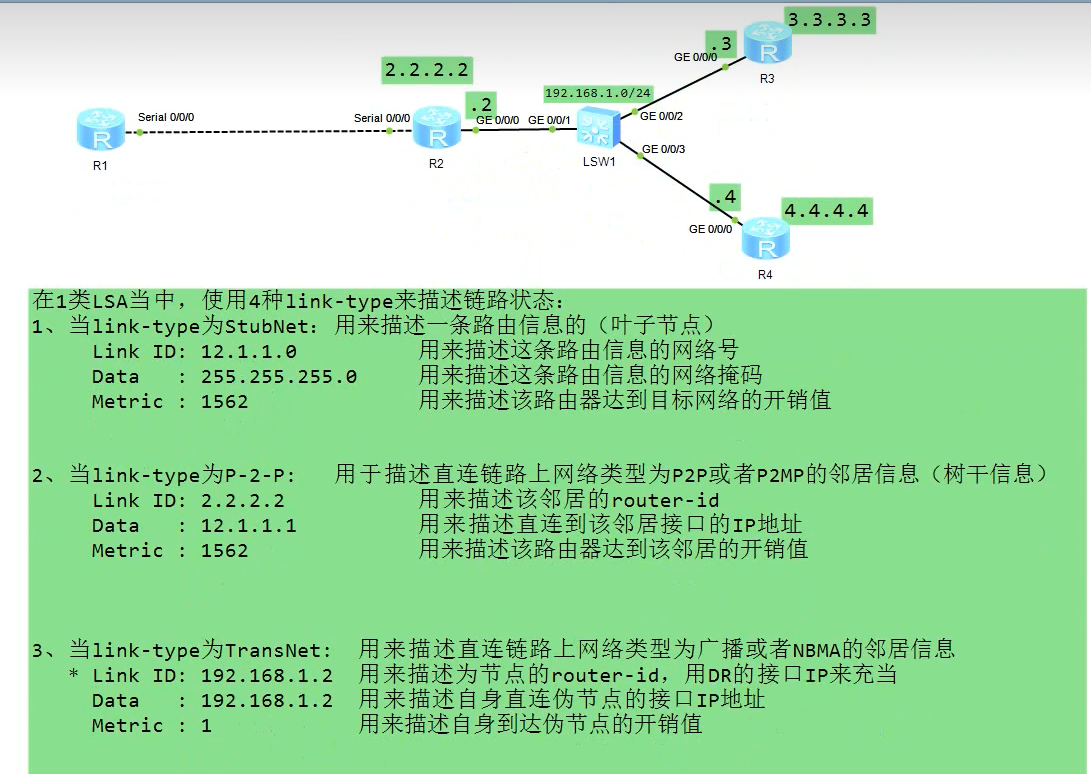

Stubnet：用来描述一条叶子信息（路由）
P-2-P：用来描述网络类型为P2P或者P2MP的邻居信息（树干、拓扑）
Transnet：用来描述网络类型为广播或者NBMA，所产生的伪节点信息（树干）
vlink：用来描述虚链路邻居信息（router-id）
data：用来描述自身直连该邻居接口的IP地址
metric：用来描述自身到达该虚链路邻居的开销值

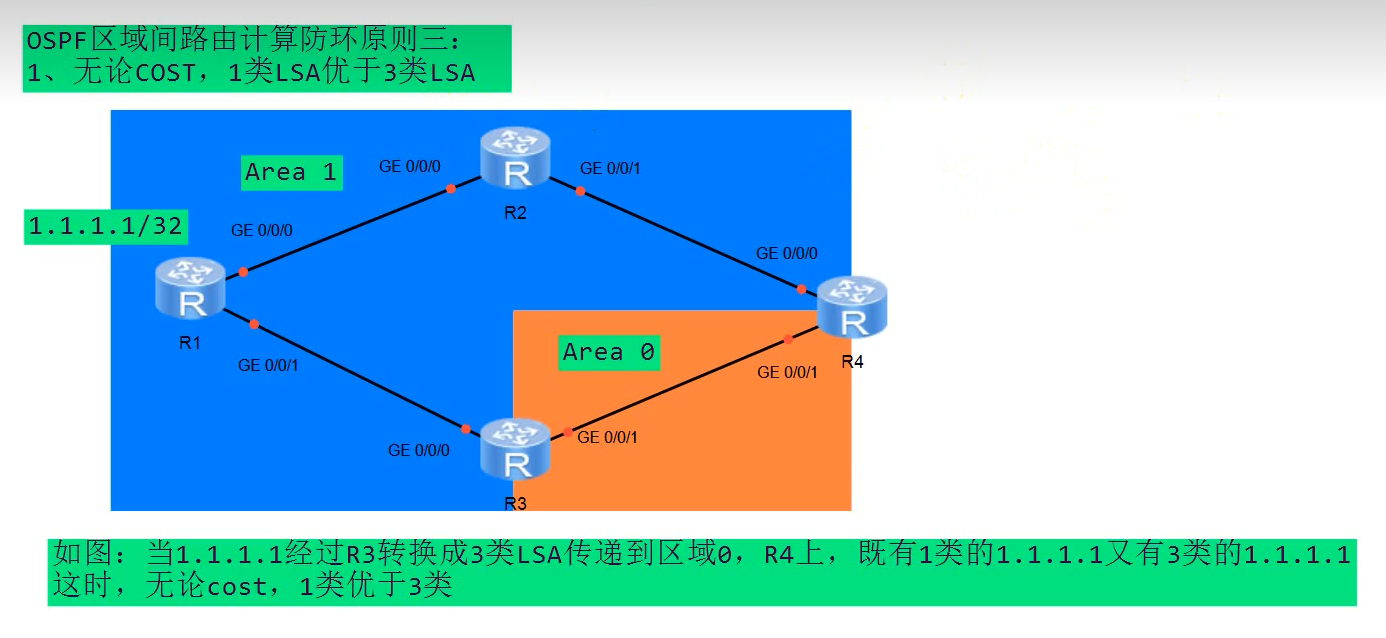

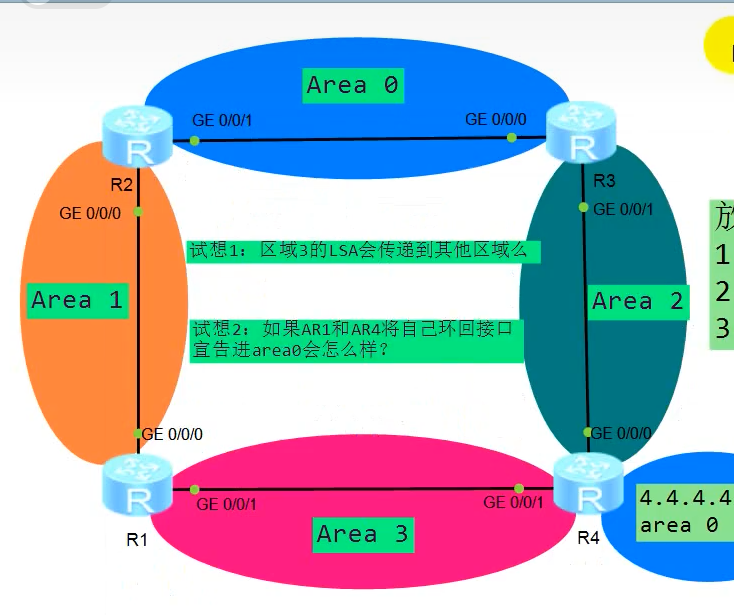

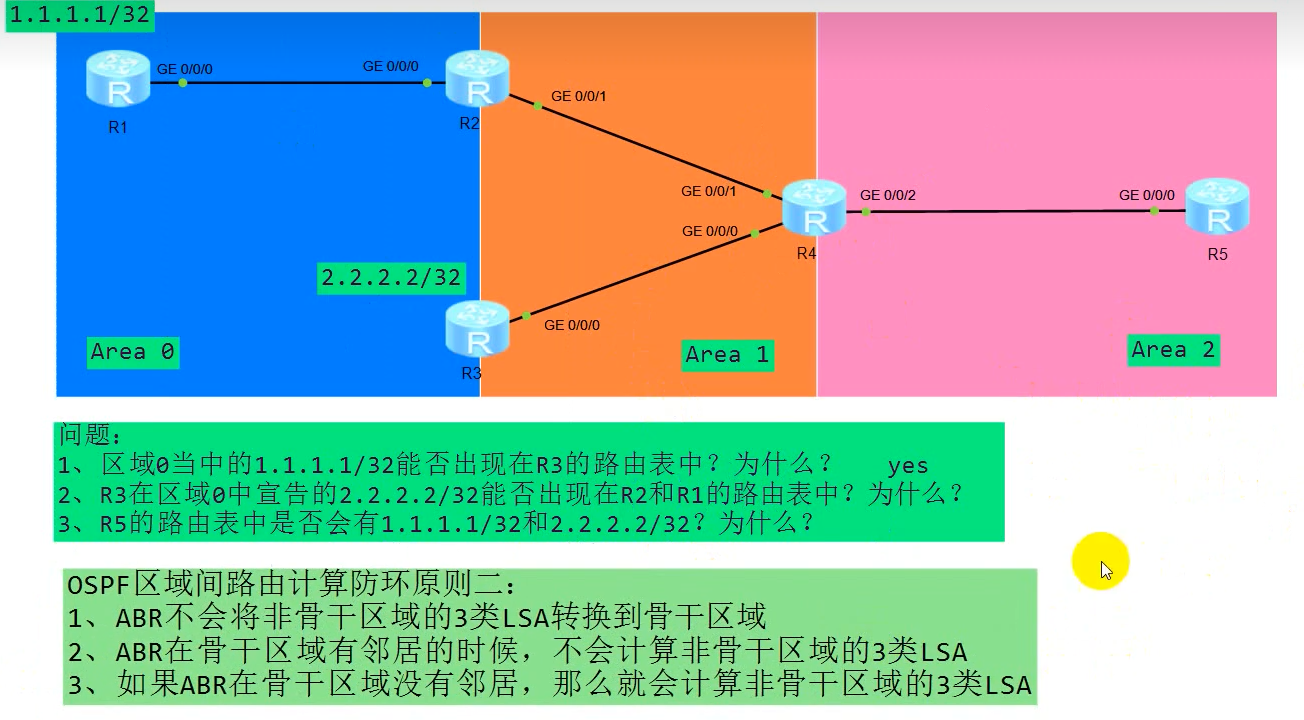

OSPF域间路由计算

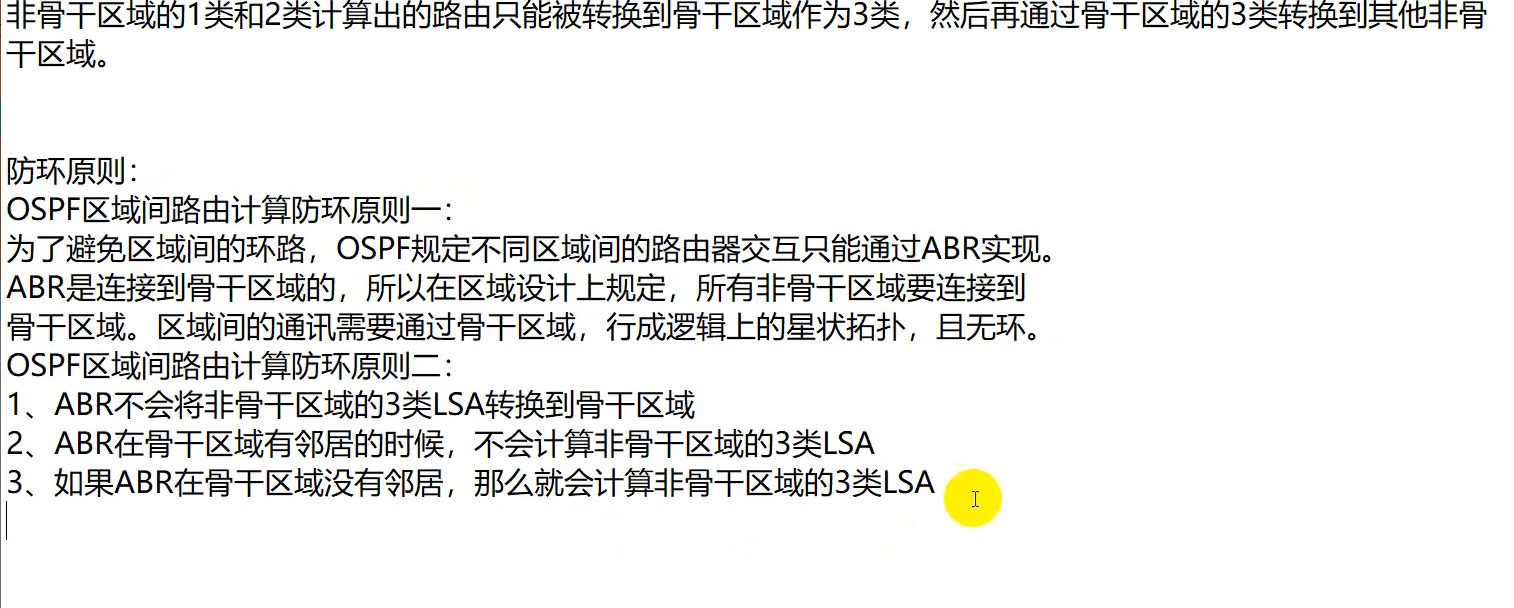

1、Ospf区域设计原则：

1.1骨干区域有且只能有一个

1.2非骨干区域必须和骨干区域相连

1.3多区域的时候，必须有骨干区域

2、区域编号0，为骨干区域  区域编号不为0，为非骨干区域

3、每个区域都会维护一个独立的LSDB，区域内的1类跟2类不会传递到其它区域，那么每个区域都会维护自己独立的SPF树

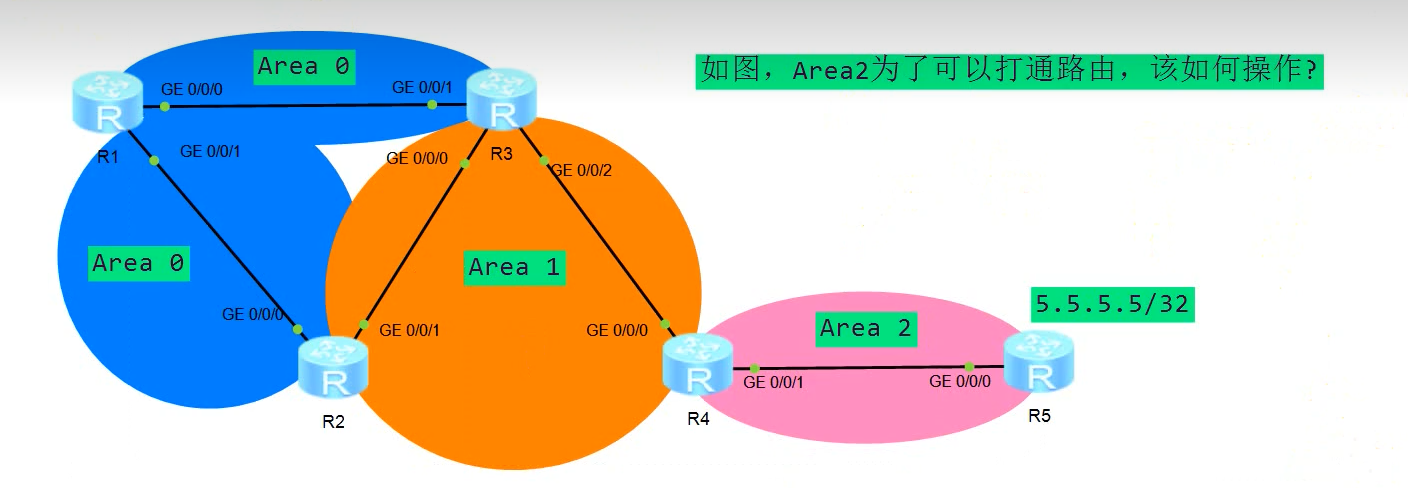

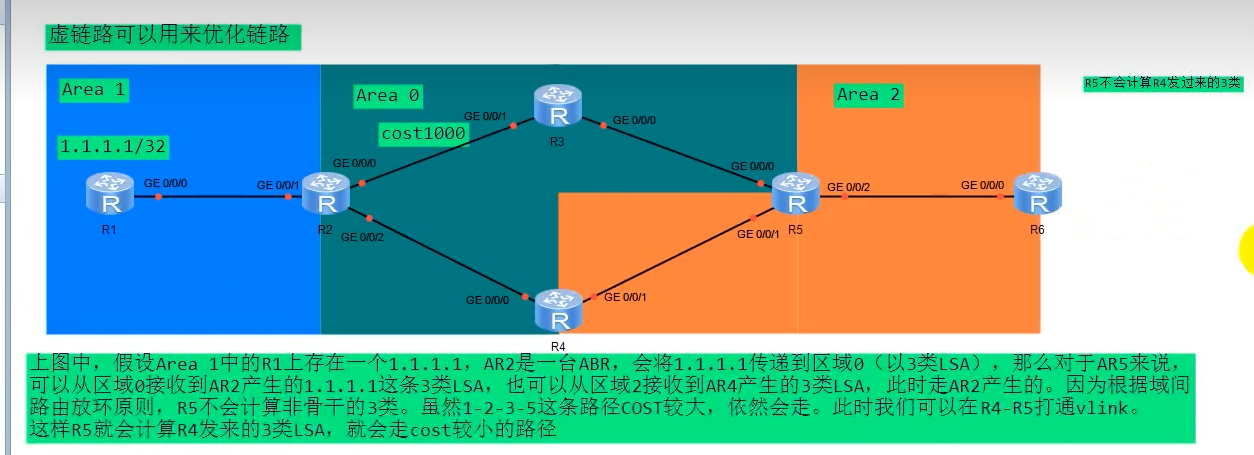

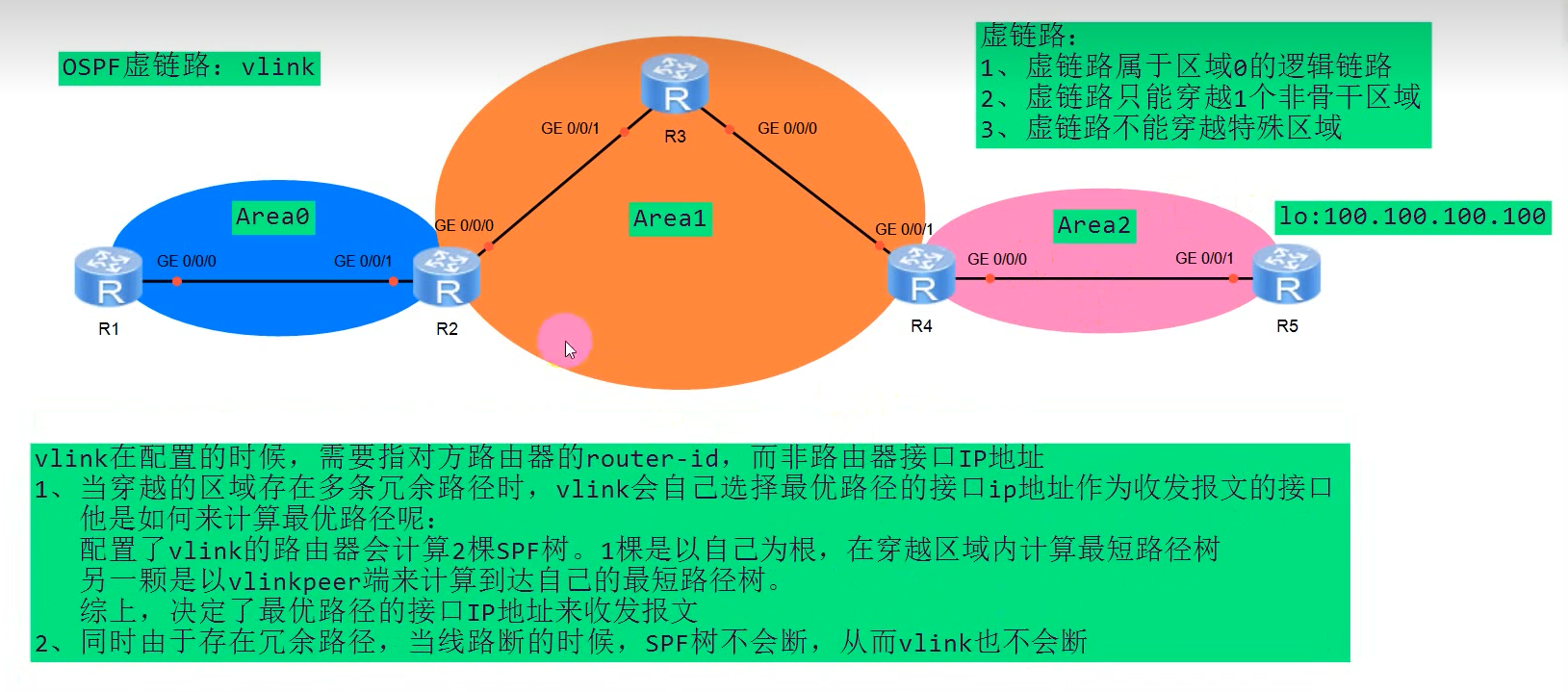

 ospf虚链路

R2：进入ospf
vlink-peer 4.4.4.4
R4：进入ospf
vlink-peer 2.2.2.2
查看虚链路
display ospf vlink

 　　

会选择R3到R4作为虚链路，R2到R4会产生环路
