OSPPF+MSTP综合实验

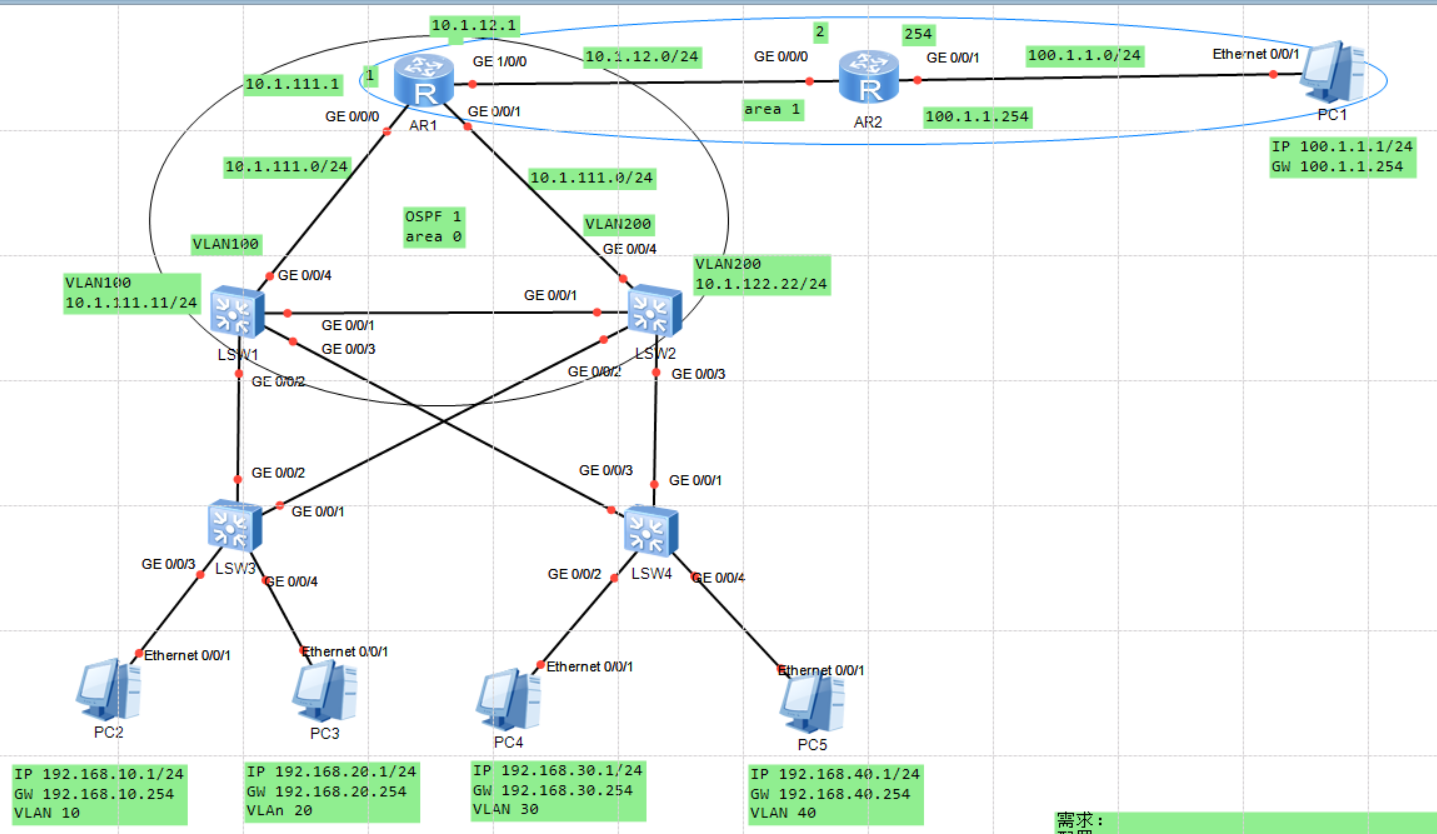

top图如下







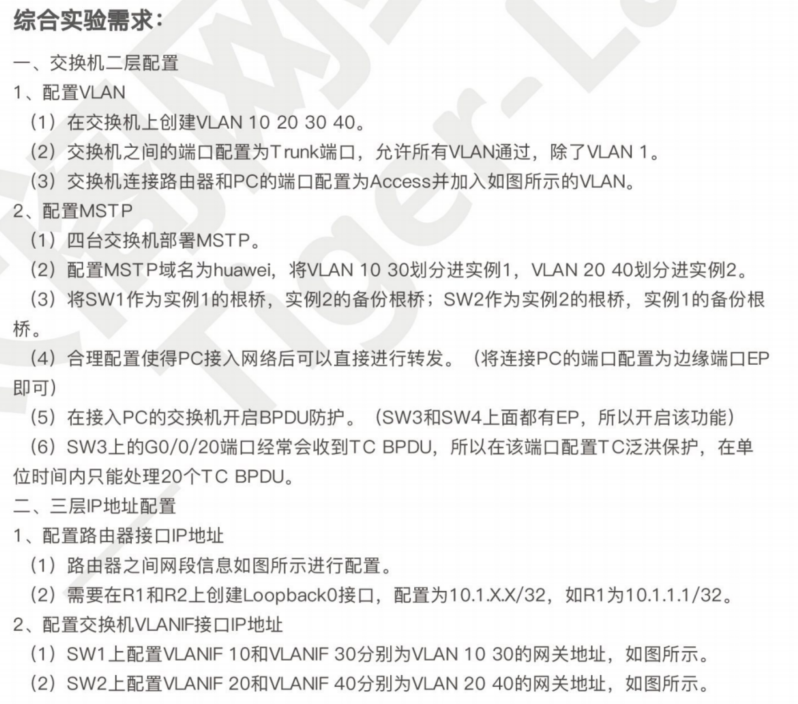

 一、交换机二层配置

1、配置vlan

在四个交换机上创建vlan 10 20 30 40

vlan batch 10 20 30 40 创建多个vlan

display vlan 查看vlan

2、交换机之间的端口设置为Trunk 端口，允许所有vlan通过 ，除了vlan1

SW1

interface gigabitEthernet 0/0/1  进入g0/0/1接口    （简写int g0/0/1）

p l t    端口设置为trunk

p t a v a 允许所有vlan通过

u p t a 1 拒绝vlan1通过

其他端口同上

配置MSTP

1、四台交换机部署MSTP

stp mode MSTP

2、配置MSTP域名为huawei，将vlan10 30 划分进实例1，vlan20 40划分进实例2

stp region-configuration

region-name huawei

instance 1 vlan 10 30

instance 2 vlan 20 40

active region-configuration

3、将SW1作为实例1 的根桥，实例2 的备份根桥；SW2作为实例2 的根桥，实例1的备份根桥

SW1

stp instance 1 root primary

stp instance 2 root secondary

SW2

stp instace 1 root secondary

stp instance 2 root primary

4、配置pc连接的端口设置为边缘端口

SW3

interface g0/0/3

stp edged-port enable

int g0/0/4

stp edged-port enable

SW4

int g0/0/2

stp edged-port enable

int g0/0/4

stp edged-port enable

5、边缘端口处开启BPDU防护

SW3、SW4  stp bpdu-protection

6、假设SW3上的G0/0/20端口经常会收到 TC-BPDU，所以在改端口设置TC泛洪保护，在单位时间内只能处理20个TC BPDU

stp tc-protection threshold 20



二、三层地址配置

1 、配置路由器接口ip地址

AR1

int g0/0/0

ip add 10.1.111.1 24

int g0/0/1

ip add 10.1.122.1 24

int g1/0/0

ip add 10.1.12.1 24

AR2

int g0/0/0

ip add 10.1.12.2 24

int g0/0/1

ip add 100.1.1.254 24

2、配置交换机vlanif 接口IP地址

SW1上配置vlanif 10和vlanif30分别为vlan 10 30 的网关地址

SW2上配置vlanif20 和vlanif40分别为vlan 20 40的网关地址

SW1

int vlan 10

ip add 192.168.10.254 24

int vlan 30

ip add 192.168.30.254 24

SW2

int vlan 20

ip add 192.168.20.254 24

int vlan 40

ip add 192.168.40.254 24

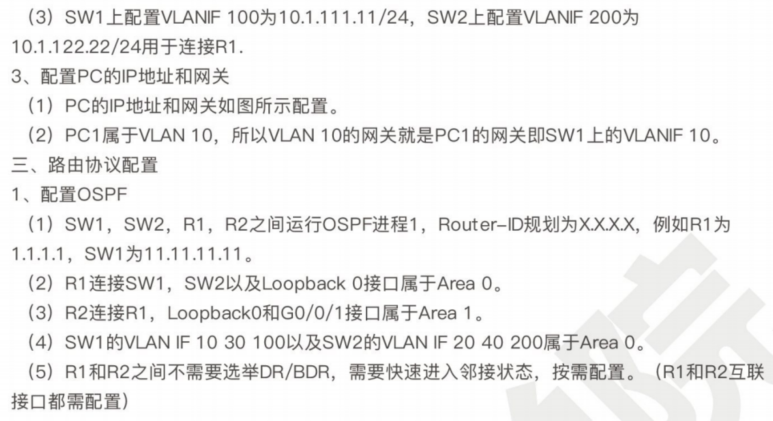

3、SW1上配置VLAN 100 为10.1.111.11 24，SW2上配置vlan200位10.1.122.22 24用于连接路由器

SW1

vlan b 100

int vlan 100

ip add 10.1.111.11 24

SW2

vlan b 200

int vlan 200

ip add 10.1.122.22 24

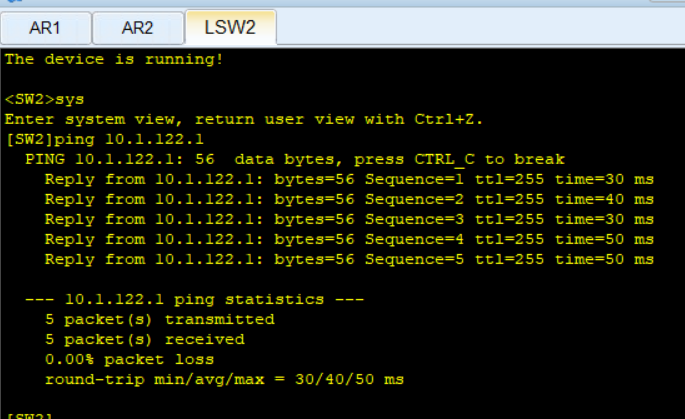

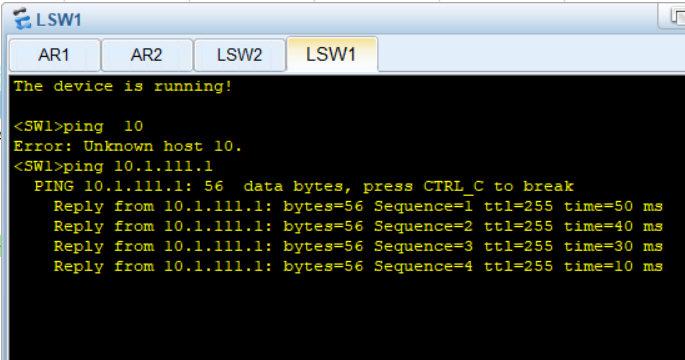

测试一下连通性，是没问题的

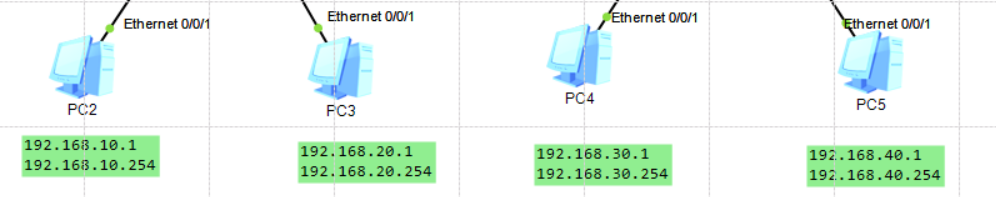

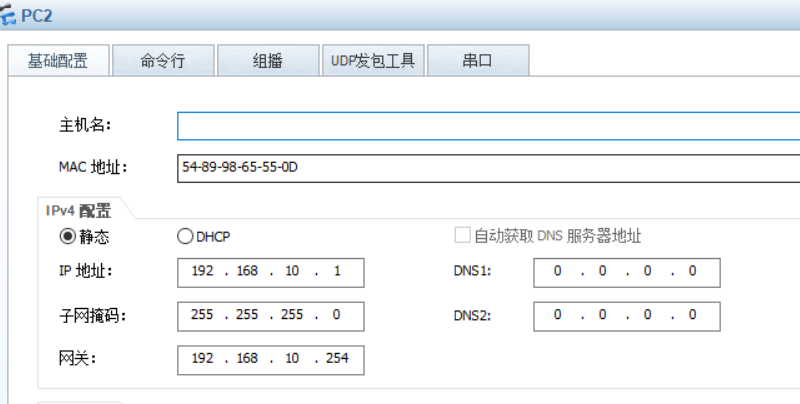

3、配置pc的IP地址和网关

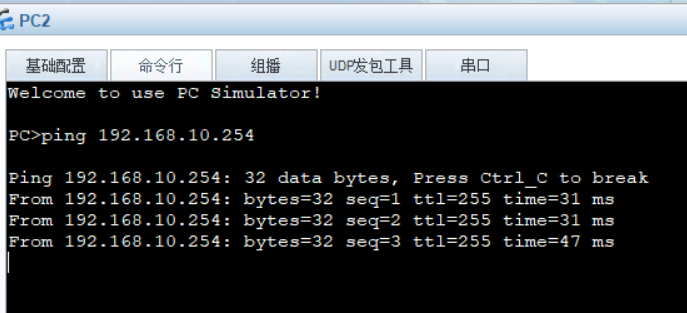

测试一下连通性  没问题



 三、配置路由协议

1、配置OSPF

1、SW1,SW2,R1,R2之间运行OSPF进程1，全部属于area 0

R1

ospf 1 router-id 1.1.1.1

area 0

network 10.1.12.1 0.0.0.0

network 10.1.111.11 0.0.0.0

network 10.1.122.22 0.0.0.0

R2

ospf 1 router-id 2.2.2.2

area 0

network 10.1.12.2 0.0.0.0

SW1

ospf1 router-id 3.3.3.3

area 0

network 10.1.111.11 0..0.0.0

network 192.168.10.254 0.0.0.0

network 192.168.30.254 0.0.0.0

SW2

ospf 1 router-id 4.4.4.4

network 10.1.122.22 0.0.0.0

network 192.168.20.254 0.0.0.0

network 192.168.40.254 0.0.0.0

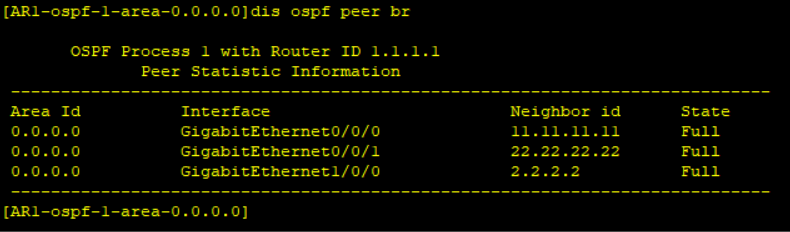

 dis ospf peer brief  查看ospf邻居表   完成邻居建立
