OSPF讲解

开放式最短路径优先协议：OSPF 是IETF（公有标准）定义的一种基于链路状态的内部网关路由协议（IGP）。支持中到大型企业网络（路由器数量100台左右、路由条目2-3万条、功能多）、属于无类协议，支持VLSM和CIDR。

版本：V1（实验室）、V2（支持IPv4）、V3（同时支持IPv4和IPv6--双栈模式）

算法：采用的SPF算法（迪杰斯特拉），即最小生成树算法（传递拓扑和路由信息）

特点：1、不易环路-ospf区域内采用SPF最短路径算法，是不存在路由环路的，OSPF区域间传递路由信息的时候，传递的是路由协议，也就是说OSPF区域之间传递路由信息的时候，可能会产生路由环路。

2、收敛速度--支持触发更新，能够快速检测并通告自治系统内的拓扑变化； ERGRP＞IS-IS＞OSPF＞RIP

协议特点：

1、OSPF 把自治系统划分成逻辑意义上的一个或多个区域；

2、OSPF 通过 LSA（Link State Advertisement）的形式发布路由；

3、OSPF 依靠在 OSPF 区域内各设备间交互 OSPF 报文来达到路由信息的统一；

4、OSPF 报文封装在 IP 报文内，可以采用单播或组播的形式发送。

工作原理：

OSPF要求区域内每台运行OSPF的路由器都了解区域内的链路状态信息，这样才能计算出到达目的地的最优路径。首先路由器之间发送hello报文建立邻居和邻接关系，形成邻居表；

邻居之间通过LSA泛洪交互拓扑信息，LSA中包含了路由器已知的接口IP地址、掩码、开销和网络类型等信息，收到LSA的路由器都可以根据LSA提供的信息建立自己的链路状态数据库LSDB形成拓扑表；

路由器在LSDB的基础上使用SPF算法进行运算，建立起到达每个网络的最短路径树，通过计算得出到达每个目的网络的最优路由并将其加入到IP路由表中，形成路由表。

介绍一下报头信息

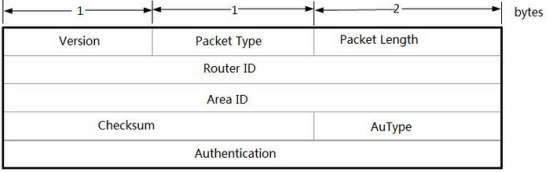

OSPF报头封装：Layer2 /IPv4/OSPF/FCS（IP协议号为89）



Version：版本字段，指出所采用的OSPF协议版本号（V1\V2\V3）

Packet Type：报文类型字段，标识对应报文的类型。OSPF有5种报文，分别是：Hello报文、DBD报文、LSR报文、LSU报文、LSAck报文。

Packet Length：报文长度字段，整个报文（OSPF报头和报文）的字节长度。

Router ID：路由器ID字段，指定发送报文的源路由器ID。

Area ID：区域ID字段，指定发送报文的路由器所对应的OSPF区域号。

Checksum：校验和字段，对OSPF报头和各报文具体内容但不包括下面的Authentication字段的校验和，用于对端路由器校验报文的完整性和正确性。

AuType：认证类型字段，0为不认证，1为明文认证，2采用MD5密文认证。

Authentication：认证字段，具体值根据不同认证类型而定：认证类型为不认证时，此字段没有数据，认证类型为简单认证时，此字段为认证密码，认证类型为MD5认证时，此字段为MD5摘要消息。



OSPF五种报文类型

1、Hello:建立和维护OSPF邻居关系，10s发送一次

2、DBD：链路状态数据库描述信息（描述LSDB中LSA头部信息）

3、LSR：链路状态请求，向OSPF邻居请求链路状态信息

4、LSU：链路状态更新（包含一条或多条LSA）

5、LSAck：链路状态确认包，对LSA进行确认



LSDB：链路状态数据库；LSDB由LSA汇总得到的

LSU: 链路状态跟新，用于封装LSA，一个LSU包含一个或多个LSA

LSA：链路状态通告，内容包含拓扑信息和路由信息；共11种类型（0-11），1类LSA是在区域内泛洪发送；2类LSA在区域内子网络发送；3类LSA是在ABR设备上发送跨区域通告；4类LSA在区域间发送描述AS边节点的。5类、7类。



OSPF报文类型：

1、Hello 报文：邻居发现报文（根据网络类型10s或30s发送一次）；用于发现和实时的维护邻居关系，并在广播和非广播网络类型中选举DR/BDR.

2、DBD报文：数据库描述报文；两台路由器进行LSDB数据库同步时，用DBD报文来描述自己的LSDB。DBD报文的内容包括LSDB中每一条LSA的头部（LSA的头部可以唯一标识一条LSA）和序列号。LSA头部只占一条LSA的整个数据流量的一小部分，这样就可以减少对链路带宽的消耗。

3、LSR报文：链路状态请求报文；两台路由器互相交换过DBD报文之后，知道对端的路由器有哪些LSA是本地LSDB所缺少的，这时需要发送LSR报文向对方请求缺少的LSA（内容包含link state ID、ADV router、LSA类型、LSA序列号）。

4、LSU报文：链路状态更新报文；用来向对端路由器发送所需要的LSA。

5、LSACK报文：链路状态确认报文；用来对接收到的LSU报文进行确认。

确认机制一：显式确认--一发一确认（使用单独的报文确认） LSR/LSU/LSACK

确认机制二：隐式确认---一发一回应（使用相同的报文+序列号回应）DBD

点到点网络：使用组播地址224.0.0.5发送

广播网络：hello（组）、DD（单）、LSR（单播）、LSU（组播）、LSACK（组播）



邻居状态机：





邻居和邻接关系建立的过程如下：

1、Down：这是邻居的初始状态，表示没有从邻居收到任何信息。

2、Attempt：此状态只在NBMA/点到多点非广播网络上存在，表示没有收到邻居的任何信息，但是已经周期性的向邻居发送报文，发送间隔为Hello发送周期。如果四倍Hello发送周期内未收到邻居的Hello报文，则转为Down状态。

3、Init：在此状态下，路由器已经从邻居收到了Hello报文，但是自己不在所收到的Hello报文的邻居列表中（路由器ID），尚未与邻居建立双向通信关系。

4、2-Way：在此状态下，双向通信已经建立，但是没有与邻居建立邻接关系。这是建立邻接关系以前的最高级状态（邻居关系已建立，可以发送hello报文）。



-广播、非广播网络：选举指定/备份路由器DR/BDR（full）、DR Others（2-way）

-比较参选路由器OSPF优先级（0-255,默认1，0没有参选资格，值越高越优先）

-优先级相同时，继而比较路由器ID，值越高越优先（DR/BDR选举不支持抢占）

-点到点网络/点到多点（非广播）不需要选举主/备份路由器DR/BDR

注：DR Others只和DR/BDR建立邻居/邻接关系，DR Others发送跟新给DR/BDR时使用组播地址224.0.0.6；DR/BDR和DR Others之间同步跟新时使用组播地址224.0.0.5；选举时间为4倍的hello时间（wait interval为40S或120S）。

5、ExStart：这是形成邻接关系的第一个步骤，邻居状态变成此状态以后，路由器开始向邻居发送DBD报文。主从关系是在此状态下形成的，初始DBD序列号也是在此状态下决定的，在此状态下发送的DBD报文不包含链路状态描述。

路由器使用DBD报文进行主从路由器(Master/Slave）的选举和数据库摘要信息交互过程：

-邻居状态变为ExStart以后，RTA向RTB发送第一个DBD报文（载荷为空），在这个报文中，DBD序列号被设置为X（假设），RTA宣告自己为主路由器。RTB也向RTA发送第一个DBD报文，在这个报文中，DBD序列号被设置为Y（假设）。RTB也宣告自己为主路由器。由于RTB的Router ID比RTA的大，所以RTB应当为主路由器（DBD中包含MTU和router ID，思科默认开启MTU一致性检测）。

-主路由器(MAster）：发起第一个DBD报文；确认序列号

-从路由器（Slave）：仅仅对主路由器发送的DBD报文做确认

6、Exchange：此状态下路由器相互发送包含链路状态信息摘要的DBD报文，描述本地LSDB的内容。

7、Loading：相互发送LSR报文请求LSA，互相发送LSU/LSACK报文互相同步LSA

8、Full：路由器的LSDB已经同步（邻接关系已建立，可以发送hello、LSDB、路由信息）。



OSPF建立邻居、邻接关系需要满足的条件：

1、版本必须一致（OSPF报头中/2-way）

2、Router ID不能冲突（OSPF报头中/2-way）

3、直连路由器两端的区域号Area保持一致；和接收端口所属区域的Area ID不一致，但是值为0，表示属于骨干区域，而且是在一个虚连接上发送的；（OSPF报头中/2-way）

4、认证类型和认证密钥保持一致（OSPF报头中/2-way）

5、掩码保持一致（HELLO报文中/2-way）广播/非广播网络中需保持一致

6、Hello时间、Dead时间保持一致（HELLO报文中/2-way）

7、Option字段中，E位和N位区域类型保持一致（HELLO报文中/2-way）

8、直连链路两端的MTU值保持一致（first DBD报文中）

9、直连链路两端的网络类型匹配，否则FULL状态下不能交互LSA
