实验2 多个逻辑段的汇编源程序编写与调试

实验2 多个逻辑段的汇编源程序编写与调试

目录

实验结果

实验任务一

  • 任务1-1

    • task1_1.asm源码

      assume ds:data, cs:code, ss:stack

data segment
	db 16 dup(0) ; 预留16个字节单元，初始值均为0
data ends

stack segment
	db 16 dup(0) ;预留16个字节单元，初始值均为0
stack ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov ax, stack
    mov ss, ax
    mov sp, 16 ; 设置栈顶
    mov ah, 4ch
    int 21h
code ends
end start

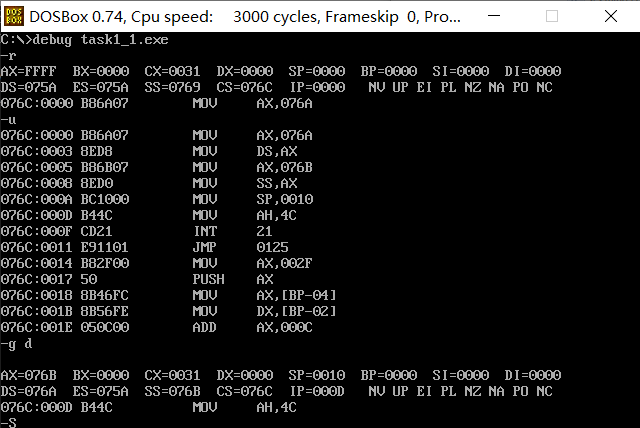

    • task1_1调试到line17结束、line19之前截图

      Alt text

    • 问题回答
      ① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) =076AH， 寄存器(SS)=076BH， 寄存器(CS) =076CH
      ② 假设程序加载后，code段的段地址是X，则，data段的段地址是 X-2， stack的段地址是 X-1。

  • 任务1-2

    • 任务task1_2.asm源码

      assume ds:data, cs:code, ss:stack

data segment
	db 4 dup(0) ; 预留4个字节单元，初始值均为0
data ends

stack segment
	db 8 dup(0) ; 预留8个字节单元，初始值均为0
stack ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov ax, stack
    mov ss, ax
    mov sp, 8 ; 设置栈顶
    mov ah, 4ch
    int 21h
code ends
end start

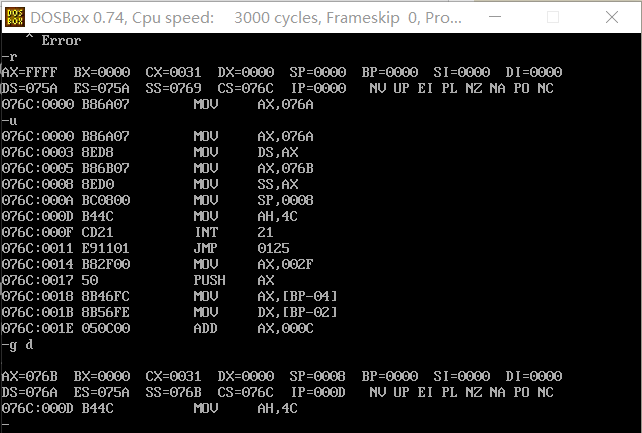

    • task1_2调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图

      Alt

    • 问题回答
      ① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) =076AH， 寄存器(SS)=076BH， 寄存器(CS) = 076CH
      ② 假设程序加载后，code段的段地址是X，则，data段的段地址是 X-2， stack的段地址是 X-1。

  • 任务1-3

    • 任务task1_3.asm源码

      assume ds:data, cs:code, ss:stack

data segment
	db 20 dup(0) ; 预留20个字节单元，初始值均为0
data ends

stack segment
	db 20 dup(0) ; 预留20个字节单元，初始值均为0
stack ends

code segment
start:
	mov ax, data
	mov ds, ax
	mov ax, stack
	mov ss, ax
	mov sp, 20 ; 设置初始栈顶
	mov ah, 4ch
	int 21h
code ends
end start

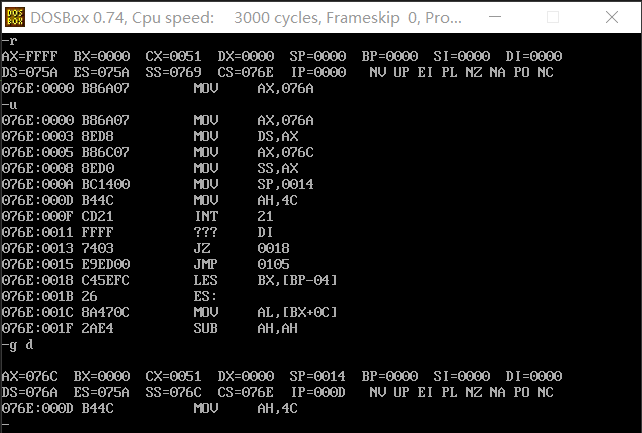

    • task1_3调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图

      Alt

    • 问题回答
      ① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) =076AH， 寄存器(SS)= 076CH， 寄存器(CS) =076EH
      ② 假设程序加载后，code段的段地址是X，则，data段的段地址是X-4， stack的段地址是X-2。

  • 任务1-4

    • 任务task1_4.asm源码

      assume ds:data, cs:code, ss:stack
code segment
start:
	mov ax, data
	mov ds, ax
	mov ax, stack
	mov ss, ax
	mov sp, 20
	mov ah, 4ch
	int 21h
code ends

data segment
	db 20 dup(0)
data ends

stack segment
	db 20 dup(0)
stack ends
end start

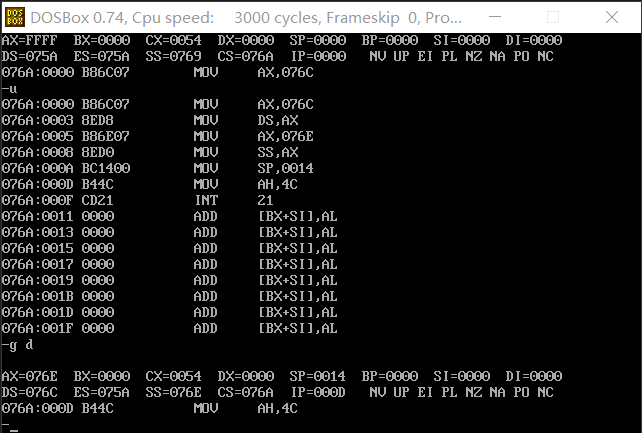

    • task1_4调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图

    • 问题回答
      ① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) =076CH， 寄存器(SS) =076EH， 寄存器(CS) = 076AH
      ② 假设程序加载后，code段的段地址是X,则，data段的段地址是X+2， stack的段地址是X+4。

  • 任务1-5

    基于上述四个实验任务的实践、观察，总结并回答：
    ① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 ceil(N/16)*16。

    xxx segment
	db N dup(0)
xxx ends

    ② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令end start 改成end , 哪一个程序仍然可以正确执行。结合实践观察得到的结论，分析、说明原因。

    Task1_4.asm可以正常执行，因为开头就是程序。

实验任务二

  • 汇编源代码

    assume ds:data, cs:code

data segment
        db 80 dup(03,04)
data ends

code segment
start:
       mov ax, data
       mov ds, ax

       mov ax,0b8f0h
       mov es,ax

       mov bx,0
       mov cx,80
s:     mov ax,[bx]
       mov  es:[bx],ax
       add  bx,2
       loop s

       mov ah,4ch
       int 21h
code ends
end start

  • 运行结果截图

试验任务三

  • 补充完整后的汇编源代码

    assume cs:code
data1 segment
    db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends

data2 segment
    db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0       ; ten numbers
data2 ends

data3 segment
    db 16 dup(0)
data3 ends

code segment
start:
    mov ax, data1
    mov ds, ax

    mov bx, 0
    mov si, 16
    mov di, 32
    mov cx, 10
s:  mov ax, [bx]
    add ax, [si]
    mov [di], ax
    inc bx
    inc si
    inc di
    loop s

    mov ax, 4C00H
    int 21H
code ends
end start

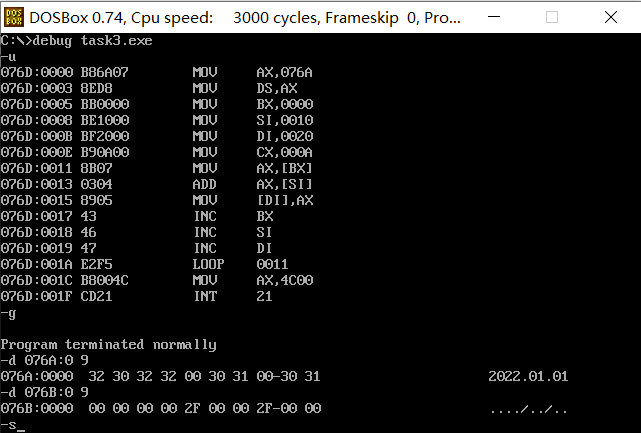

  • 在debug中加载、反汇编、调试截图
    要求给出，在数据项依次相加之前，查看逻辑段data1, data2, data3对应的内存空间数据原始值的debug命令和截图
    以及，依次相加之后，查看逻辑段data1, data2, data3对应的内存空间数据原始值的debug命令和截图

实验任务四

  • 补充完整后的汇编源代码

    assume cs:code
data1 segment
	dw 2, 0, 4, 9, 2, 0, 1, 9
	data1 ends
	data2 segment
	dw 8 dup(?)
data2 ends

code segment
start:
    mov ax, data1
    mov ds, ax

    mov si, 0
    mov di, 1eh
    mov cx, 8

s:  mov ax, [si]
    mov [di], ax
    add si, 2
    sub di, 2
    loop s

    mov ah, 4ch
    int 21h
	code ends
end start

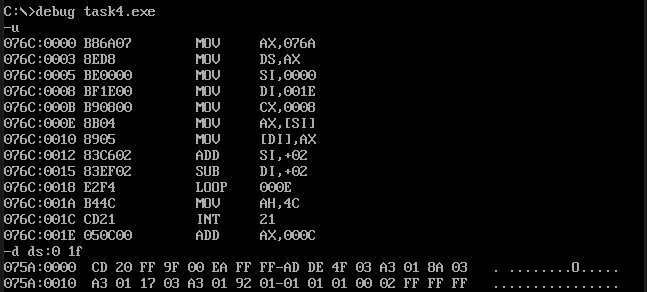

  • 在debug中加载、反汇编、调试截图
    要求给出，在程序退出前，使用d命令查看数据段data2对应的内存空间的截图。

实验任务五

  • task5.asm源码

    assume cs:code, ds:data
data segment
	db 'Nuist'
	db 2, 3, 4, 5, 6
data ends

code segment
start:
	mov ax, data
	mov ds, ax
	mov ax, 0b800H
	mov es, ax
	mov cx, 5
	mov si, 0
	mov di, 0f00h
s: 	mov al, [si]
	and al, 0dfh
	mov es:[di], al
	mov al, [5+si]
	mov es:[di+1], al
	inc si
	add di, 2
	loop s
	mov ah, 4ch
	int 21h
code ends
end start

  • 运行结果截图

  • 使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27执行之前）的截图

  • 源代码中line19的作用是？

    将小写字母变成大写字母

  • 源代码中data段line4的字节数据的用途是？

    改变字体的颜色

实验任务六

  • task6.asm源代码

    assume cs:code, ds:data

data segment
    db 'Pink Floyd      '
    db 'JOAN Baez       '
    db 'NEIL Young      '
    db 'Joan Lennon     '
data ends

stack segment
    db 16 dup(?)
stack ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov ax, stack
    mov ss, ax

    mov cx, 4
    mov bx, [0]
s1:
    push cx
        mov cx, 4
    s2: mov al, [bx]
        or al, 20h
        mov [bx], al
        inc bx
        loop s2
    add bx, 12
    pop cx
    loop s1

    mov ah, 4ch
    int 21h
code ends
end start

  • 在debug中加载、反汇编、调试截图
    要求给出，在程序退出前，使用d命令查看数据段data对应的内存空间的截图。

实验任务七

  • task7.asm源码

    assume cs:code, ds:data, es:table

data segment
    db '1975', '1976', '1977', '1978', '1979'
    dw  16, 22, 382, 1356, 2390
    dw  3, 7, 9, 13, 28
data ends

table segment
    db 5 dup( 16 dup(' ') )
table ends

code segment
start:

     mov ax, data
    mov ds, ax
    mov ax, table
    mov es, ax

    mov bx, 0
    mov si, 0
    mov cx, 5
s0:mov ax, [si]
    mov es:[bx], ax
    mov ax, [si+2]
    mov es:[bx+2], ax
    add si, 4
    add bx, 10h
    loop s0

    mov bx, 0
    mov si, 14h
    mov cx, 5
s1:mov ax, [si]
    mov es:[bx+5], ax
    mov ax, 0
    mov es:[bx+5+2], ax
    add si, 2
    add bx, 10h
    loop s1

    mov bx, 0
    mov si, 1eh
    mov cx, 5
s2:mov ax,[si]
    mov es:[bx+0ah], ax
    add si, 2
    add bx, 10h
    loop s2

    mov bx, 0
    mov cx, 5
s3:mov ax, es:[bx+5]
    mov dx, es:[bx+5+2]
    div word ptr es:[bx+0ah]
    mov es:[bx+0dh], ax
    add bx, 10h
    loop s3

    mov ah, 4ch
    int 21h
code ends
end start

  • 调试截图

    • 查看table段原始数据信息截图

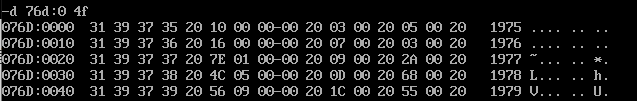

    • 在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图，确认信息是否按要求结构化地写入到指定内存
