Linux常用命令-LVM逻辑卷管理



linux挂载磁盘

在Linux中,挂载一块新的硬盘通常涉及以下步骤:

  1. 使用lsblkfdisk -l命令识别新硬盘。

  2. 使用fdiskparted创建分区。

  3. 使用mkfs命令格式化分区。

  4. 创建挂载点(一个目录)。

  5. 使用mount命令挂载分区到挂载点。

以下是一个基本的示例流程:



# 第一步:识别新硬盘
lsblk

# 假设新硬盘识别为 /dev/sdb

# 第二步:创建分区
sudo fdisk /dev/sdb
# 在fdisk提示符下创建新分区

# 第三步:格式化分区
sudo mkfs.ext4 /dev/sdb1

# 第四步:创建挂载点
sudo mkdir /mnt/mydisk

# 第五步:挂载分区
sudo mount /dev/sdb1 /mnt/mydisk

# 为了让开机自动挂载,需要将挂载信息添加到 /etc/fstab 文件
echo '/dev/sdb1 /mnt/mydisk ext4 defaults 0 2' | sudo tee -a /etc/fstab

请根据你的硬盘标识符(如/dev/sdb)和你想要的文件系统类型(如ext4)来修改上述命令。使用fdisk时,你需要按照它的提示创建分区。

--------------------------------------------------------------------------------------------------------------

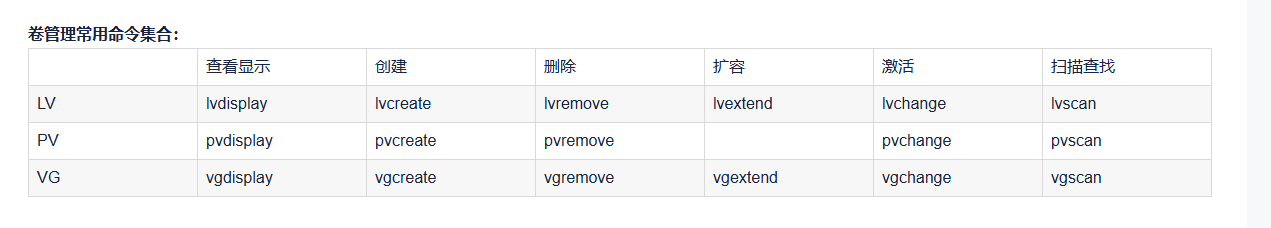

Extend扩展vgextendlvextend

Reduce减少vgreducelvreduce

1、PV物理卷管理

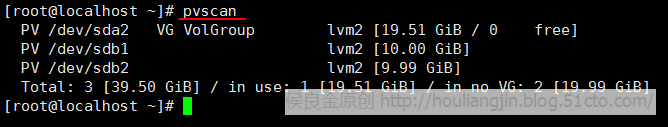

1.1)、pvscan命令

pvscan用于扫描系统中的所有物理卷,并输出相关信息。





1.2)、pvcreate命令

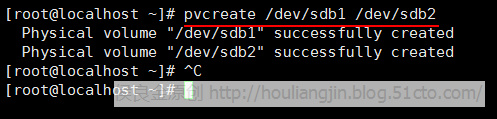

pvcreate用于将分区或整个硬盘转换成物理卷,主要是添加LVM属性信息并划分PE存储单位。该命令需要使用硬盘或分区的设备文件作为参数(可以有多个)。例如,执行以下操作将把分区/dev/sdb1、/dev/sdb2转换成物理卷。





1.3)、pvdisplay命令

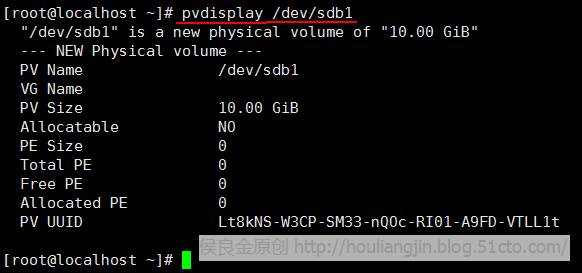

pvdisplay用于显示物理卷的详细信息,需要使用指定的物理卷作为命令参数,默认时将显示所有物理卷信息。例如,执行以下“pvdisplay /dev/sdb1”命令可以查看物理卷/dev/sdb1的详细信息。





1.4)、pvremove命令

pvremove用于将物理卷还原成普通分区或磁盘,不再用于LVM体系,被移除的物理卷将无法被pvscan识别。执行“pvremove /dev/sdb1”命令可以将物理卷/dev/sdb1从LVM体系中移除。[root@houliangjin~]#pvremove /dev/sdb1

2、VG卷组管理

2.1)、vgscan命令

vgscan命令用于扫描系统中已建立的LVM卷组及相关信息。[root@houliangjin~]#vgscan

2.2)、vgcreate命令

vgcreate用于将一个或多个物理卷创建为一个卷组,第一个命令参数用于设置新卷组的名称,其后依次指定需要加入到该卷组的物理卷作为参数。例如,若要使用物理卷“/dev/sdb1、/dev/sdb2”创建名为abc的卷组,可以执行以下操作。





2.3)、vgdisplay命令

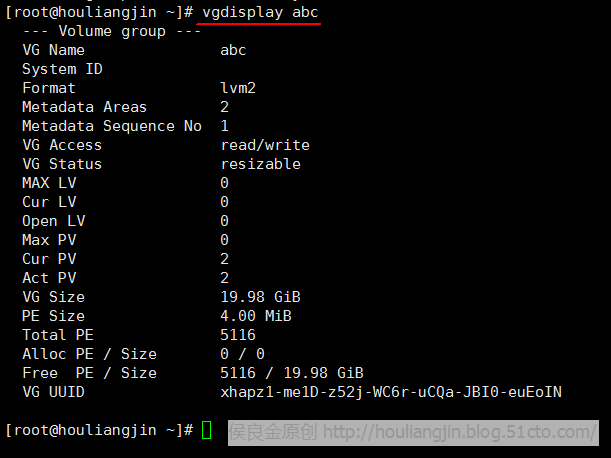

vgdisplay用于显示系统中各卷组的详细信息,需要使用指定卷组名作为命令参数(未指定卷组时将显示所有卷组的信息)。例如,若要查看卷组abc的详细信息,可以执行以下操作。





2.4)、vgremove命令

vgremove命令用于删除指定的卷组,指定卷组名称作为参数即可。删除时应确保该卷组中没有正在使用的逻辑卷。例如,若要删除名为abc的LVM卷组,可以执行以下操作。[root@houliangjin~]# vgremove abc

Volumegroup “abc” successfully removed

2.5)、vgextend命令

vgextend用于扩展卷组的磁盘空间。当创建了新的物理卷,并需要将其添加到已有卷组中时,就可以使用vgextend命令。该命令的第一个参数为需要扩展容量的卷组名称,其后为需要添加到该卷组中的各物理卷。例如,一下操作将重新创建卷组abc,包含物理卷“/dev/sdb1、/dev/sdb2”,然后通过vgextend命令将物理卷“/dev/sdc1”添加到卷组abc中。





3、LV逻辑卷管理

3.1)、lvscan命令

lvscan命令用于扫描系统中已建立的逻辑卷及相关信息。[root@houliangjin~]# lvscan

3.2)、lvcreate命令

lvcreate用于从指定的卷组中分割空间,以创建新的逻辑卷。需要指定逻辑卷大小、名称及所在的卷组名作为参数。命令格式如下[root@houliangjin~]# lvcreate -L 容量大小 -n 逻辑卷名 卷组名

例如,执行以下操作将在卷组abc中建立一个新的逻辑卷,容量为10GB,名称设为hlj。





3.3)、lvdisplay命令

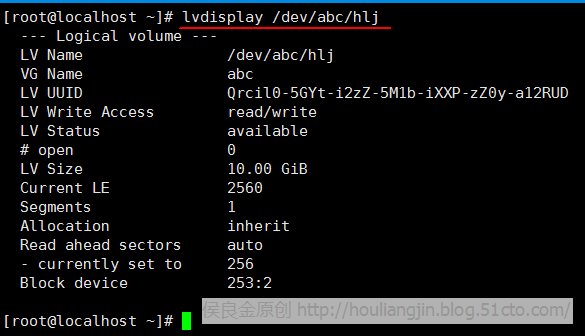

lvdisplay命令用于显示逻辑卷的详细信息,需要指定逻辑卷的设备文件作为参数,也可以使用卷组名作为参数,以显示该卷组中所有逻辑卷的信息。例如,执行以下操作可以查看前面创建的hlj逻辑卷的详细信息。





3.4)、lvextend命令

lvextend用于动态扩展逻辑卷的空间,当目前使用的逻辑卷空间不足时,可以从所在卷组中分割额外的空间进行扩展。只要指定需增加的容量大小及逻辑卷文件位置即可。前提条件是该卷组中还有尚未分配的磁盘空间,否则需要先扩展卷组容量。另外,调整逻辑卷的容量后,需要执行“resize2fs /dev/卷组名/逻辑卷名”命令以便Linux系统重新识别文件系统的大小(resize2fs命令用于在线调整文件系统大小),需要格式化之后才可以使用resize2fs命令

使用lvextend命令时,基本格式如下[root@houliangjin~]# lvextend -L +大小 /dev/卷组名/逻辑卷名

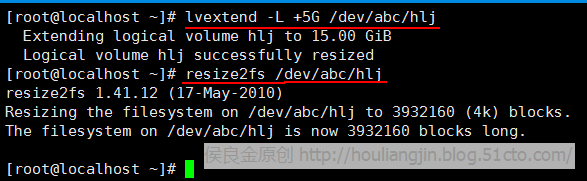

例如,以下操作可以为hlj逻辑卷扩展(增加)5GB大小的磁盘空间,并使用resize2fs





创建成功后的逻辑卷使用mkfs命令格式化之后就可以挂载到目录下边使用了。



----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

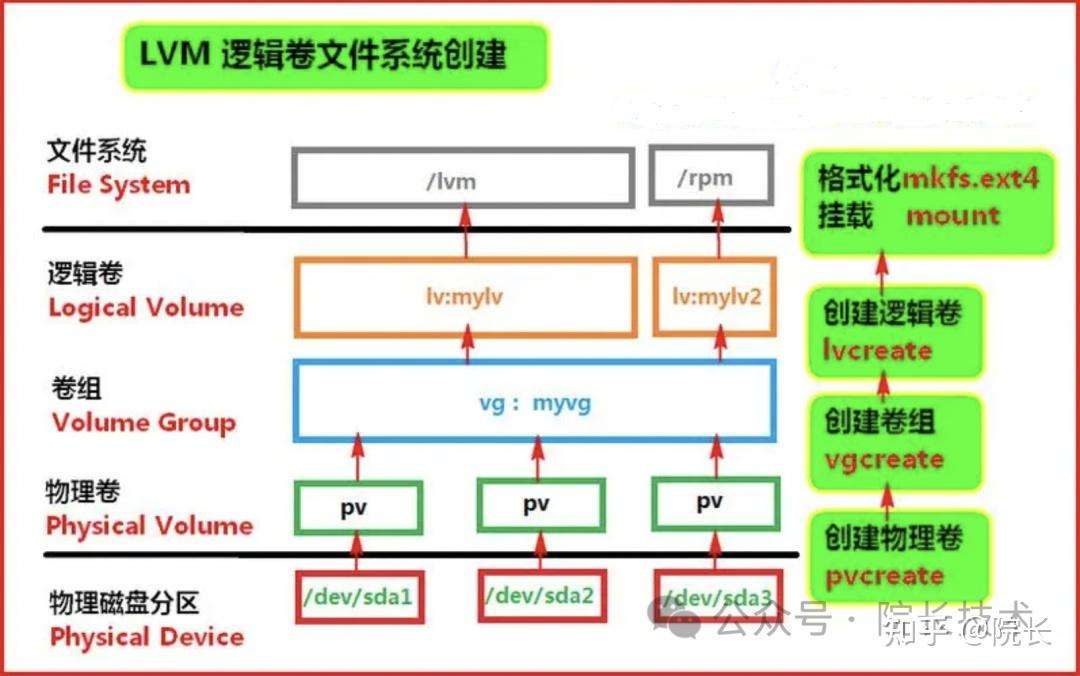

新硬盘创建LVM系统过程。

物理卷操作命令:pvcreate,pvscan,pvdisplay.

卷组操作命令:vgcreate,vgdisplay.

逻辑卷操作命令:lvcreate,lvdisplay.



  1. 1. 使用df -Th 命令查看磁盘信息 ,可以看到当前LVM逻辑卷容量是38G
[root@Z ~]# df -TH
文件系统                类型      容量  已用  可用 已用% 挂载点
/dev/mapper/centos-root xfs        38G  2.4G   36G    7% /
devtmpfs                devtmpfs  1.1G     0  1.1G    0% /dev
tmpfs                   tmpfs     1.1G     0  1.1G    0% /dev/shm
tmpfs                   tmpfs     1.1G   10M  1.1G    1% /run
tmpfs                   tmpfs     1.1G     0  1.1G    0% /sys/fs/cgroup
/dev/sda1               xfs       1.1G  139M  925M   14% /boot
tmpfs                   tmpfs     208M     0  208M    0% /run/user/0
  1. 1. 查看磁盘分区,可以看到sda 磁盘64G,下面sda2分区分了40G
[root@Z ~]# fdisk -l

磁盘 /dev/sda:64.4 GB, 64424509440 字节,125829120 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节
磁盘标签类型:dos
磁盘标识符:0x000b05f5

   设备 Boot      Start         End      Blocks   Id  System
/dev/sda1   *        2048     2099199     1048576   83  Linux
/dev/sda2         2099200    83886079    40893440   8e  Linux LVM


磁盘 /dev/mapper/centos-root:37.7 GB, 37706792960 字节,73646080 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节


磁盘 /dev/mapper/centos-swap:4160 MB, 4160749568 字节,8126464 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节
  1. 1. 新建磁盘分区sda3
[root@Z ~]# fdisk /dev/sda
欢迎使用 fdisk (util-linux 2.23.2)。

更改将停留在内存中,直到您决定将更改写入磁盘。
使用写入命令前请三思。


命令(输入 m 获取帮助):p (p是查看当前分区)

磁盘 /dev/sda:64.4 GB, 64424509440 字节,125829120 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节
磁盘标签类型:dos
磁盘标识符:0x000b05f5

   设备 Boot      Start         End      Blocks   Id  System
/dev/sda1   *        2048     2099199     1048576   83  Linux
/dev/sda2         2099200    83886079    40893440   8e  Linux LVM




命令(输入 m 获取帮助):n(n是新建分区)
Partition type:
   p   primary (2 primary, 0 extended, 2 free)
   e   extended
Select (default p):   (回车默认选择p主分区)
Using default response p
分区号 (3,4,默认 3):   (回车默认3)
起始 扇区 (83886080-125829119,默认为 83886080):
将使用默认值 83886080
Last 扇区, +扇区 or +size{K,M,G} (83886080-125829119,默认为 125829119):+19G(这里给新建分区19G)
分区 3 已设置为 Linux 类型,大小设为 19 GiB

命令(输入 m 获取帮助):t(指定类型)
分区号 (1-3,默认 3):(要指定的分区号,刚刚默认3,这里也默认3)
Hex 代码(输入 L 列出所有代码):8e   (8e代表LVM)
已将分区“Linux”的类型更改为“Linux LVM”

命令(输入 m 获取帮助):w  (w保存)
The partition table has been altered!

Calling ioctl() to re-read partition table.

WARNING: Re-reading the partition table failed with error 16: 设备或资源忙.
The kernel still uses the old table. The new table will be used at
the next reboot or after you run partprobe(8) or kpartx(8)
正在同步磁盘。




### 注意:###
保存后,最后几行提示设备资源忙,这时同步不了磁盘
需要重启服务器或者执行partprobe,我这里是执行的命令,如果这里不做操作的话,下面格式化磁盘的时候会报错!!!
  1. 1. 查看分区,及格式化分区
[root@Z ~]# fdisk -l

磁盘 /dev/sda:64.4 GB, 64424509440 字节,125829120 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节
磁盘标签类型:dos
磁盘标识符:0x000b05f5

   设备 Boot      Start         End      Blocks   Id  System
/dev/sda1   *        2048     2099199     1048576   83  Linux
/dev/sda2         2099200    83886079    40893440   8e  Linux LVM
/dev/sda3        83886080   123731967    19922944   8e  Linux LVM

磁盘 /dev/mapper/centos-root:37.7 GB, 37706792960 字节,73646080 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节




### 格式化分区 ###
[root@Z ~]# mkfs.xfs -f /dev/sda3
meta-data=/dev/sda3              isize=512    agcount=4, agsize=1245184 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=0, sparse=0
data     =                       bsize=4096   blocks=4980736, imaxpct=25
         =                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0 ftype=1
log      =internal log           bsize=4096   blocks=2560, version=2
         =                       sectsz=512   sunit=0 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0




不执行"注意"命令或不重启设备,格式化时报找不到设备:
[root@Z ~]# mkfs.xfs  -f  /dev/sda3
/dev/sda3: 没有那个文件或目录
  1. 1. 将分区转换为物理卷,使用pvdisplay命令查看物理卷信息:pvdisplay
### 转换物理卷 ###
[root@Z ~]# pvcreate /dev/sda3
 WARNING: xfs signature detected on /dev/sda3 at offset 0. Wipe it? [y/n]: y
  Wiping xfs signature on /dev/sda3.
  Physical volume "/dev/sda3" successfully created.




### 查看物理卷 ###
 [root@Z ~]# pvdisplay
  --- Physical volume ---
  PV Name               /dev/sda2
  VG Name               centos
  PV Size               <39.00 GiB / not usable 3.00 MiB
  Allocatable           yes
  PE Size               4.00 MiB
  Total PE              9983
  Free PE               1
  Allocated PE          9982
  PV UUID               v5DSQS-Cumb-xtyK-BWsx-ayfS-T0iT-FC3rbE

  "/dev/sda3" is a new physical volume of "19.00 GiB"
  --- NEW Physical volume ---
  PV Name               /dev/sda3
  VG Name
  PV Size               19.00 GiB
  Allocatable           NO
  PE Size               0
  Total PE              0
  Free PE               0
  Allocated PE          0
  PV UUID               Xkbr0u-Ce9h-jvqW-JSZr-nwxY-qYNo-OSqqWm
  1. 1. 使用vgdisplay,看到总容量Alloc PE 为38.9, Free 可分配容量没了
[root@Z ~]# vgdisplay
  --- Volume group ---
  VG Name               centos
  System ID
  Format                lvm2
  Metadata Areas        1
  Metadata Sequence No  3
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                2
  Open LV               2
  Max PV                0
  Cur PV                1
  Act PV                1
  VG Size               <39.00 GiB
  PE Size               4.00 MiB
  Total PE              9983
  Alloc PE / Size       9982 / 38.99 GiB
  Free  PE / Size       1 / 4.00 MiB
  VG UUID               hTO0Fm-c4q8-yboo-cSig-XLcK-CXo7-JoTInz
  1. 1. 将刚才初始化的物理卷添加到主分区的物理卷:vgextend centos(vg name ) /dev/sda3,添加后查看vgdisplay,可以看到Free 可分配容量有了19G
[root@Z ~]# vgextend centos /dev/sda3
  Volume group "centos" successfully extended

[root@Z ~]# vgdisplay
  --- Volume group ---
  VG Name               centos
  System ID
  Format                lvm2
  Metadata Areas        2
  Metadata Sequence No  4
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                2
  Open LV               2
  Max PV                0
  Cur PV                2
  Act PV                2
  VG Size               57.99 GiB
  PE Size               4.00 MiB
  Total PE              14846
  Alloc PE / Size       9982 / 38.99 GiB
  Free  PE / Size       4864 / 19.00 GiB
  VG UUID               hTO0Fm-c4q8-yboo-cSig-XLcK-CXo7-JoTInz
  1. 1. 查看逻辑卷LVM信息: lvdisplay,主要看 LV Path ,LV Size
[root@Z ~]# lvdisplay
  --- Logical volume ---
  LV Path                /dev/centos/swap
  LV Name                swap
  VG Name                centos
  LV UUID                vfUMhU-5XVp-s4uB-lVs3-436b-29Vh-StDsYb
  LV Write Access        read/write
  LV Creation host, time localhost, 2022-03-30 16:58:54 +0800
  LV Status              available
  # open                 2
  LV Size                <3.88 GiB
  Current LE             992
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     8192
  Block device           253:1

--- Logical volume ---
  LV Path                /dev/centos/root
  LV Name                root
  VG Name                centos
  LV UUID                4KsFu6-jk8H-WsUa-1RVM-2DUq-gyPE-Nb6Rcx
  LV Write Access        read/write
  LV Creation host, time localhost, 2022-03-30 16:58:54 +0800
  LV Status              available
  # open                 1
  LV Size                <35.12 GiB
  Current LE             8990
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     8192
  Block device           253:0
  1. 1. 使用lvextend命令扩容分区: lvextend -l +4864 /dev/centos/root,扩容完lvdisplay查看 LV size 大小 4864是:Free PE的id号,通过vgdisplay命令查看 /dev/centos/root是:LV path,通过lvdisplay 命令查看
[root@Z ~]# lvextend -l +4864 /dev/centos/root
  Size of logical volume centos/root changed from <35.12 GiB (8990 extents) to <54.12 GiB (13854 extents).
  Logical volume centos/root successfully resized.



[root@Z ~]# lvdisplay
  --- Logical volume ---
  LV Path                /dev/centos/swap
  LV Name                swap
  VG Name                centos
  LV UUID                vfUMhU-5XVp-s4uB-lVs3-436b-29Vh-StDsYb
  LV Write Access        read/write
  LV Creation host, time localhost, 2022-03-30 16:58:54 +0800
  LV Status              available
  # open                 2
  LV Size                <3.88 GiB
  Current LE             992
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     8192
  Block device           253:1

  --- Logical volume ---
  LV Path                /dev/centos/root
  LV Name                root
  VG Name                centos
  LV UUID                4KsFu6-jk8H-WsUa-1RVM-2DUq-gyPE-Nb6Rcx
  LV Write Access        read/write
  LV Creation host, time localhost, 2022-03-30 16:58:54 +0800
  LV Status              available
  # open                 1
  LV Size                <54.12 GiB
  Current LE             13854
  Segments               2
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     8192
  Block device           253:0
  1. 1. 挂载:xfs_growfs /dev/centos/root ; 磁盘类型为xfs 所以使用:xfs_frowfs 命令 磁盘类型为ext4类型则使用:resize2fs 命令【 resize2fs /dev/centos/root】
[root@Z ~]# xfs_growfs /dev/centos/root
meta-data=/dev/mapper/centos-root isize=512    agcount=4, agsize=2301440 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=0 spinodes=0
data     =                       bsize=4096   blocks=9205760, imaxpct=25
         =                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0 ftype=1
log      =internal               bsize=4096   blocks=4495, version=2
         =                       sectsz=512   sunit=0 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0
data blocks changed from 9205760 to 14186496
  1. 1. df -TH 查看磁盘信息,已经扩容完成
[root@Z ~]# df -TH
文件系统                类型      容量  已用  可用 已用% 挂载点
/dev/mapper/centos-root xfs        59G  2.4G   56G    5% /
devtmpfs                devtmpfs  1.1G     0  1.1G    0% /dev
tmpfs                   tmpfs     1.1G     0  1.1G    0% /dev/shm
tmpfs                   tmpfs     1.1G   10M  1.1G    1% /run
tmpfs                   tmpfs     1.1G     0  1.1G    0% /sys/fs/cgroup
/dev/sda1               xfs       1.1G  139M  925M   14% /boot
tmpfs                   tmpfs     208M     0  208M    0% /run/user/0

LVM工作原理总结 将分区按照LVM的格式首先创建成PV(物理卷),把物理卷加到卷组(VG)里,再通过逻辑卷分出LV(逻辑卷),实现分区的扩容, 所以使用LVM进行扩容实际上是将分出的逻辑卷扩容给根分区。

如何使用LVM扩容步骤总结 准备一个分好区的新磁盘→修改磁盘类型为8e→创建逻辑卷(PV)(将新添加的磁盘分区作为物理卷)→创建卷组(VG)→创建逻辑卷(LV)→格式化和挂载逻辑卷→实现扩容

简单来说就是:

PV: 是物理的磁盘分区
VG: LVM中的物理的磁盘分区,也就是PV,必须加入VG,可以将VG理解为一个仓库或者是几个大的硬盘
LV: 从VG中划分的逻辑分区

总览步骤

#把硬盘分区创建成ppvresize /dev/sdb1 (新分区)
#把创建成pv的分区 加入vg
vgextend   centos  /dev/sdb1(新分区)
# 给vg中的/dev/centos/home 扩容
lvextend -L +500G /dev/centos/home
#调整XFS文件系统以利用新增的空间。使用xfs_growfs命令来调整XFS文件系统的大小
xfs_growfs /dev/centos/home  (xfs)
#调整文件系统大小以利用新增的空间。如果逻辑卷上运行的是ext2、ext3或ext4文件系统,可以使用resize2fs命令调整文件系统大小
 resize2fs /dev/centos/home  (ext4)

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

LVM是Linux系统中对磁盘分区进行管理的一种逻辑机制,它是建立在硬盘和分区之上,文件系统之下的一个逻辑层,在建立文件系统时屏蔽了下层的磁盘分区布局,能够在保持现有数据不变的情况下动态调整磁盘容量,从而提高磁盘管理的灵活性。

需要注意的是,“/boot”分区不能基于LVM创建,必须独立出来。

1.1 PV(PhysicalVolume,物理卷)

物理卷是LVM机制的基本存储设备,通常对应一个普通分区或整个硬盘。创建物理卷时,会在分区或硬盘的头部创建一个保留区块,用于记录LVM的属性,并把存储空间分割成默认大小为4MB的基本单元(Physical Extent,PE),从而构成物理卷,物理卷一般直接使用设备文件名称,如/dev/sdb1、/dev/sdb2、/dev/sdd等。

对用于转换成物理卷的普通分区,建议先使用fdisk工具将分区类型的ID标记号改为“8e”。若是整块硬盘,可以将所有磁盘空间划分为一个主分区后再做相应调整。

1.2 VG(VolumeGroup,卷组)

由一个或多个物理卷组成一个整体,即称为卷组,在卷组中可以动态地添加或移除物理卷,许多个物理卷可以分别组成不同的卷组,卷组的名称由用户自行定义。

1.3 LV(LogicalVolume,逻辑卷)

逻辑卷建立在卷组之上,与物理卷没有直接关系。对于逻辑卷来说,每一个卷组就是一个整体,从这个整体中“切出”一小块空间,作为用户创建文件系统的基础,这一小块空间就称为逻辑卷。使用mkfs等工具在逻辑卷上创建文件系统之后,就可以挂载到Linux系统中的目录下使用。

通过上述对物理卷、卷组、逻辑卷的解释可以看出,建立LVM分区管理机制的过程:首先将普通分区或整个硬盘创建为物理卷;接下来,将物理上比较分散的各物理卷的存储空间组成一个逻辑整体,即卷组;最后,基于卷组这个整体,分割出不同的数据存储空间,形成逻辑卷。逻辑卷才是最终用户可以格式化并挂载使用的存储单位。

二、LVM的管理命令

2.1 PV物理卷管理

2.1.1 pvscan

功能描述:使用pvscan命令可以扫描系统中所有的硬盘,列出找到的物理卷。

1.列出所有物理卷

1
2
3
4
[root@rhel ~]# pvscan
 PV/dev/sda5                  lvm2[100.00 GiB]
 PV/dev/sda6                  lvm2[100.01 GiB]
 Total:2[200.01 GiB]/in use:0[0 ]/in no VG:2[200.01 GiB]

2.1.2 pvcreate

功能描述:使用pvcreate命令可以将物理磁盘分区初始化创建为物理卷。

1.创建物理卷/dev/sda5和/dev/sda6

1
2
3
[root@rhel ~]# pvcreate /dev/sda5 /dev/sda6
 Physical volume "/dev/sda5" successfully created
 Physical volume "/dev/sda6" successfully created

2.1.3 pvdisplay

功能描述:使用pvdisplay命令可以显示物理卷的相关属性,比如物理卷的名称、大小、PE大小及UUD等信息。

1.显示物理卷属性

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
[root@rhel ~]# pvdisplay
 ''/dev/sda5'' is a new physical volume of ''100.00 GiB''
 --- NEW Physical volume ---
 PV Name             /dev/sda5
 VG Name
 PV Size             100.00 GiB
 Allocatable           NO
 PE Size              0
 Total PE              0
 Free PE              0
 Allocated PE           0
 PV UUID               n4I6I5-pr0w-ZTrx-tA9b-YxC1-CHKV-FLhj3f
 ''/dev/sda6'' is a new physical volume of ''100.01 GiB''
 --- NEW Physical volume ---
 PV Name             /dev/sda6
 VG Name
 PV Size             100.01GiB
 Allocatable           NO
 PE Size              0
 Total PE              0
 Free PE              0
 Allocated PE           0
 PV UUID               jCHf48-OTup-Fiox-ezUv-Zi7P-ZD5N-1vZykb

2.1.4 pvremove

功能描述:使用pvremove命令可以删除指定的物理卷。

1.删除物理卷/dev/sda5、/dev/sda6和/dev/sda7

1
2
3
4
[root@rhel ~]# pvremove /dev/sda5 /dev/sda6 /dev/sda7
Labels on physical volume ''/dev/sda5'' successfully wiped
Labels on physical volume ''/dev/sda6'' successfully wiped
Labels on physical volume ''/dev/sda7'' successfully wiped

2.1.5 pvchange

功能描述:使用pvchange命令可以更改一个或多个物理卷的属性,比如分配权限。

1.禁用物理卷/dev/sda5上的物理盘区的分配

1
2
3
[root@rhel ~]# pvchange -x n /dev/sda5
Physical volume ''/dev/sda5'' changed
1 physical volume changed / 0 physical volumes not changed

2.禁用所有物理卷上的物理盘区的分配

1
2
3
4
5
6
7
8
9
10
[root@rhel ~]# pvchange -x n -a
  WARNING: lvmetad is running but disabled. Restart lvmetad before enabling it!
  connect() failed on local socket: 没有那个文件或目录
  Internal cluster locking initialisation failed.
  WARNING: Falling back to local file-based locking.
  Volume Groups with the clustered attribute will be inaccessible.
  Physical volume ''/dev/sda7'' changed
  Physical volume ''/dev/sda5'' changed
  Physical volume ''/dev/sda6'' changed
  3 physical volumes changed / 0 physical volumes not changed

2.1.6 pvresize

功能描述:使用pvresize命令可以调整一个卷组中的物理卷的大小。

1.调整物理卷/dev/sda5的大小为磁盘分区的最大值

1
2
3
[root@rhel ~]# pvresize /dev/sda5
  Physical volume ''/dev/sda5'' changed
  1 physical volume(s) resized / 0 physical volume(s) not resized

2.调整物理卷/dev/sda5的大小为40GB

1
2
3
[root@rhel ~]# pvresize --setphysicalvolumesize 40G /dev/sda5
  Physical volume ''/dev/sda5'' changed
  1 physical volume(s) resized / 0 physical volume(s) not resized

2.1.7 pvs

功能描述:使用pvs命令可以输出有关物理卷的报告信息。

1.显示物理卷的报告信息

1
2
3
4
5
[root@rhel ~]# pvs
  PV       VG  Fmt  Attr PSize  PFree
  /dev/sda5  vg1  lvm2 a--  100.00g    0
  /dev/sda6  vg1  lvm2 a--  100.00g    0
  /dev/sda7  vg1  lvm2 a--  100.00g 50.01g

2.显示物理卷/dev/sda5的报告信息

1
2
3
[root@rhel ~]# pvs /dev/sda5
  PV       VG  Fmt  Attr PSize  PFree
  /dev/sda5  vg1  lvm2 a--  100.00g   0

2.2 VG卷组管理

2.2.1 vgscan

功能描述:使用vgscan命令可以查找所有的卷组。

1.列出所有卷组

1
2
3
[root@rhel ~]# vgscan
 Reading all physical volumes. This may take a while...
 Found volume group ''vg1'' using metadata type lvm2

2.2.2 vgcreate

功能描述:使用vgcreate命令可以创建卷组。

1.创建卷组vg1,其成员为/dev/sda5和/dev/sda6物理卷

1
2
[root@rhel ~]# vgcreate vg1 /dev/sda5 /dev/sda6
Volume group ''vg1'' successfully created

2.2.3 vgextend

功能描述:使用vgextend命令可以动态扩展卷组,它通过向卷组中添加物理卷来增加卷组的容量。

1.在卷组vg1中添加/dev/sda6物理卷

1
2
[root@rhel ~]# vgextend vg1 /dev/sda6
Volume group ''vg1'' successfully extended

2.2.4 vgreduce

功能描述:使用vgreduce命令可以从卷组中移除物理卷,但是卷组中剩余的最后一个物理卷是不能移除的。

1.从卷组vg1中移除物理卷/dev/sda6

1
2
[root@rhel ~]# vgreduce vg1 /dev/sda6
Removed ''/dev/sda6'' from volume group ''vg1''

2.2.5 vgdisplay

功能描述:使用vgdisplay命令可以显示卷组的相关属性,比如卷组大小、状态、UUID、物理卷最大数量和逻辑卷最大数量等信息。如果不指定卷组名称,那么显示所有卷组的属性。

1.显示卷组属性

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
[root@rhel ~]# vgdisplay
--- Volume group ---
VG Name             vg1
System ID
Format              lvm2
Metadata Areas       2
Metadata Sequence No  1
VG Access           read/write
VG Status           resizable
MAX LV              0
Cur LV              0
Open LV             0
Max PV              0
Cur PV              2
Act PV              2
VG Size             200.00 GiB
PE Size             4.00 MiB
Total PE            51201
Alloc PE/Size      0/0
Free  PE/Size      51201/200.00 GiB
VG UUID             4woSab-ZIKC-cfUW-l23z-s8Oq-01z0-JbBJjE

2.2.6 vgchange

功能描述:使用vgchange命令可以更改卷组的属性,比如设置卷组的活动状态。处于活动状态的卷组是没办法被删除的,必须先将卷组设置为非活动状态后才能删除。

1.将卷组vg1设置为非活动状态

1
2
[root@rhel ~]# vgchange -a n vg1
  0 logical volume(s) in volume group ''vg1'' now active

2.2.7 vgremove

功能描述:使用vgremove命令可以删除指定的卷组。当需要删除的卷组上已经创建了逻辑卷时,需要进行确认删除,防止误删除数据。

1.删除卷组vg1

1
2
[root@rhel ~]# vgremove /dev/vg1
Volume group “vg1” successfully removed

2.2.8 vgs

功能描述:使用vgs命令可以报告关于卷组的信息。

1.报告卷组vg1的信息

1
2
3
4
[root@rhel ~]# vgs vg1
vgs  vg1
VG   #PV #LV #SN Attr   VSize   VFree
vg1   3   1   0  wz--n- 300.01g 50.01g

2.2.9 vgsplit

功能描述:使用vgsplit命令可以从源卷组中移动一个或多个物理卷到目标卷组。

1.将卷组vg1拆分为两个,生成新卷组vg2,该卷组成员为/dev/sda7

1
2
[root@rhel ~]# vgsplit vg1 vg2 /dev/sda7
 New volume group ''vg2'' successfully split from ''vg1''

2.3 LV逻辑卷管理

2.3.1 lvscan

功能描述:使用lvscan命令可以列出所有卷组中的逻辑卷。

1
lvscan [选项]

1.列出所有卷组中的逻辑卷

1
2
[root@rhel ~]# lvscan
 ACTIVE     '/dev/vg1/lv1'[150.00 GiB]inherit

2.3.2 lvcreate

功能描述:用于从指定的卷组中分割空间,以创建新的逻辑卷。需要指定逻辑卷大小、名称及所在的卷组名作为参数。

1
[root@localhost~]# lvcreate  -L  容量大小  -n  逻辑卷名  卷组名

1.将在卷组abc中建立一个新的逻辑卷,容量为10GB,名称设为test

1
[root@localhost~]# lvcreate -L 10G -n test abc

2.3.3 lvdisplay

功能描述:使用lvdisplay命令可以显示逻辑卷的相关属性,比如逻辑卷大小、UUID、状态和块设备等信息。如果不指定逻辑卷路径,那么显示所有逻辑卷的属性。

1
lvdisplay [选项] [逻辑卷路径]

1.显示逻辑卷属性

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
[root@rhel ~]# lvdisplay
  --- Logical volume ---
  LV Path              /dev/vg1/lv1
  LV Name              lv1
  VG Name              vg1
  LV UUID              88WzFH-zDt0-uwhi-JTCf-eRKf-tzZW-65altu
  LV Write Access       read/write
  LV Creation host, time rhel, 2013-08-19 01:31:11 +0800
  LV Status            available
  #open              0
  LV Size              150.00 GiB
  Current LE           38400
  Segments             2
  Allocation           inherit
  Read ahead sectors    auto
  -currently set to    256
  Block device         253:0

2.3.4 lvextend

功能描述:使用lvextend命令可以添加空间到指定的逻辑卷中,从而扩展逻辑卷的大小。

1
lvextend [选项] [逻辑卷路径[:PE[-PE]]...]

1.将逻辑卷lv1容量再增加100GB

1
2
3
4
5
[root@rhel ~]# umount /dev/vg1/lv1
//先卸载逻辑卷lv1
[root@rhel ~]# lvextend -L +100G /dev/vg1/lv1
Extending logical volume lv1 to 250.00 GiB
Logical volume lv1 successfully resized

2.通过对物理卷/ dev/sda5的自由空间量扩展逻辑卷/dev/vg1/lv1的大小

1
[root@rhel ~]# lvextend /dev/vg1/lv1 /dev/sda5

2.3.5 lvremove

功能描述:使用lvremove命令可以删除指定逻辑卷。如果逻辑卷处于挂载状态,那么不能删除该逻辑卷,必须先将其卸载掉。

1
lvremove [选项] [逻辑卷路径]

1.删除逻辑卷/dev/vg1/lv1

1
2
3
4
5
[root@rhel ~]# umount /dev/vg1/lv1
//卸载逻辑卷/dev/vg1/lv1
[root@rhel ~]# lvremove /dev/vg1/lv1
Do you really want to remove active logical volume lv1? [y/n]: y      //输入y确认删除逻辑卷
 Logical volume ''lv1'' successfully removed

2.3.6 lvchange

功能描述:使用lvchange命令可以更改一个逻辑卷的属性。

1
lvchange [选项] [逻辑卷路径]

1.将逻辑卷/dev/vg1/lv1的状态设置为不可用

1
[root@rhel ~]# lvchange -a y /dev/vg1/lv1

2.将逻辑卷lv1的访问权限设置为只读

1
2
[root@rhel ~]# lvchange -p r vg1/lv1
 Logical volume "lv1" changed

3.将逻辑卷lv1的访问权限设置为读写

1
2
[root@rhel ~]# lvchange -p rw vg1/lv1
  Logical volume "lv1" changed

2.3.7 lvs

功能描述:使用lvs命令可以报告有关逻辑卷的信息。

1
lvs [选项] [卷组名]

1.报告有关逻辑卷的信息

1
2
3
[root@rhel ~]# lvs
  LV  VG      Attr     LSize  Pool Origin Data%  Move Log Cpy%Sync Convert
  lv1  vg1  -wi------250.00g

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

一、 前言

每个Linux使用者在安装Linux时 都会遇到这样的困境:在为系统分区时,如何精确评估和分配各个硬盘分区的容量,因为系统管理员不但要考虑到当前某个分区需要的容量,还要预见该分区以后可能需要的容量的最大值。因为如果估计不准确,当遇到某个分区不够用时管理员可能甚至要备份整个系统、清除硬盘、重新对硬盘分区,然后恢复数据到新分区。

虽然现在有很多动态调整磁盘的工具可以使用,例如Partation Magic等等,但是它并不能完全解决问题,因为某个分区可能会再次被耗尽;另外一个方面这需要重新引导系统才能实现,对于很多关键的服务器,停机是不可接受的,而且对于添加新硬盘,希望一个能跨越多个硬盘驱动器的文件系统时,分区调整程序就不能解决问题。

因此完美的解决方法应该是在零停机前提下可以自如对文件系统的大小进行调整,可以方便实现文件系统跨越不同磁盘和分区。那么我们可以通过逻辑盘卷管理(LVM,Logical Volume Manager)的方式来非常完美的实现这一功能。

LVM是逻辑盘卷管理(Logical Volume Manager)的简称,他是磁盘管理的另一种工具,就目前基本上所有操作系统均支持,LVM是建立在硬盘和分区之上的一个逻辑层,来提高磁盘分区管理的灵活性。通过LVM系统管理员可以轻松管理磁盘分区,如:将若干个磁盘分区连接为一个整块的卷组(volume group),形成一个存储池。管理员可以在卷组上随意创建逻辑卷组(logical volumes),并进一步在逻辑卷组上创建文件系统。管理员通过LVM可以方便的调整存储卷组的大小,并且可以对磁盘存储按照组的方式进行命名、管理和分配,例如按照使用用途进行定义:“DBdata”和“DBSoft”,而不是使用物理磁盘名“sda”和“sdb”或”hda”和”hdb”。而且当系统添加了新的磁盘,通过LVM管理员就不必将磁盘的文件移动到新的磁盘上以充分利用新的存储空间,而是直接扩展文件系统跨越磁盘即可,架构可以参考如下图:



二、 LVM基本术语

前面谈到,LVM是在磁盘分区和文件系统之间添加的一个逻辑层,来为文件系统屏蔽下层磁盘分区布局,提供一个抽象的盘卷,在盘卷上建立文件系统。首先我们讨论以下几个LVM术语:



物理存储介质(The physical media)

这里指系统的存储设备:硬盘,如:/dev/hda、/dev/sda等等,是存储系统最低层的存储单元。



物理卷(physicalvolume)

物理卷就是指硬盘分区或从逻辑上与磁盘分区具有同样功能的设备(如RAID),是LVM的基本存储逻辑块,但和基本的物理存储介质(如分区、磁盘等)比较,却包含有与LVM相关的管理参数。



卷组(Volume Group)

LVM卷组类似于非LVM系统中的物理硬盘,其由物理卷组成。可以在卷组上创建一个或多个“LVM分区”(逻辑卷),LVM卷组由一个或多个物理卷组成。



逻辑卷(logicalvolume)

LVM的逻辑卷类似于非LVM系统中的硬盘分区,在逻辑卷之上可以建立文件系统(比如/home或者/usr等)。



PE(physical extent)

每一个物理卷被划分为称为PE(Physical Extents)的基本单元,具有唯一编号的PE是可以被LVM寻址的最小单元。PE的大小是可配置的,默认为4MB。



LE(logical extent)

逻辑卷也被划分为被称为LE(Logical Extents) 的可被寻址的基本单位。在同一个卷组中,LE的大小和PE是相同的,并且一一对应。

首先可以看到,物理卷(PV)被由大小等同的基本单元PE组成。

一个卷组由一个或多个物理卷组成:

从上图可以看到,PE和LE有着一一对应的关系。逻辑卷建立在卷组上。逻辑卷就相当于非LVM系统的磁盘分区,可以在其上创建文件系统。

下图是磁盘分区、卷组、逻辑卷和文件系统之间的逻辑关系的示意图:

和非LVM系统将包含分区信息的元数据保存在位于分区的起始位置的分区表中一样,逻辑卷以及卷组相关的元数据也是保存在位于物理卷起始处的VGDA(卷组描述符区域)中。VGDA包括以下内容: PV描述符、VG描述符、LV描述符、和一些PE描述符 。

系统启动LVM时激活VG,并将VGDA加载至内存,来识别LV的实际物理存储位置。当系统进行I/O操作时,就会根据VGDA建立的映射机制来访问实际的物理位置。



三、 安装LVM

首先确定系统中是否安装了lvm工具:

[root@jetsen ~]# rpm -qa|grep lvm

system-config-lvm-1.1.5-1.0.el5

lvm2-2.02.46-8.el5

如果命令结果输入类似于上例,那么说明系统已经安装了LVM管理工具;如果命令没有输出则说明没有安装LVM管理工具,则需要从网络下载或者从光盘装LVM rpm工具包。

安装了LVM的RPM软件包以后,要使用LVM还需要配置内核支持LVM。RedHat默认内核是支持LVM的,如果需要重新编译内核,则需要在配置内核时,进入Multi-device Support (RAID and LVM)子菜单,选中以下两个选项:

[*]Multiple devices driver support (RAID and LVM)

<*>Logical volume manager (LVM) Support



然后重新编译内核,即可将LVM的支持添加到新内核中。

为了使用LVM,要确保在系统启动时激活LVM,幸运的是在RedHat7.0以后的版本,系统启动脚本已经具有对激活LVM的支持,在/etc/rc.d/rc.sysinit中有以下内容:

# LVMinitialization

if [ -e/proc/lvm -a -x /sbin/vgchange -a -f /etc/lvmtab ]; then

action$"Setting up Logical Volume Management:" /sbin/vgscan &&/sbin/vgchange -a y

fi



其中关键是两个命令,vgscan命令实现扫描所有磁盘得到卷组信息,并创建文件卷组数据文件/etc/lvmtab和/etc/lvmtab.d/*;vgchange -a y命令激活系统所有卷组。





四、 创建和管理LVM

创建LV有两种方式,一种是基于磁盘的,另外一种是基于分区的,如果是基于分区的就必须按照我之前讲的通过fdisk或parted方式划分好分区,但不要格式化来进行pvcreate创建处理卷,如果基于磁盘的就不需要创建分区了,直接就可以通过pvcreate来创建物理卷。因为只有创建好了物理卷之后才能添加到卷组,并在卷组里面创建逻辑卷,后格式化才能存放数据。

要创建一个LVM系统,一般需要经过以下步骤:

创建基于磁盘的LV

1、 查看磁盘信息:

[root@jetsen~]# fdisk -l



Disk/dev/sda: 21.4 GB, 21474836480 bytes

255heads, 63 sectors/track, 2610 cylinders

Units =cylinders of 16065 * 512 = 8225280 bytes



Device Boot Start End Blocks Id System

/dev/sda1 * 1 13 104391 83 Linux

/dev/sda2 14 2610 20860402+ 8e Linux LVM



我们就用如下两块磁盘来配置VG的管理

Disk /dev/sdb: 536.8 GB, 536870912000 bytes

255 heads, 63 sectors/track, 65270 cylinders

Units = cylinders of 16065 * 512 = 8225280 bytes



Disk /dev/sdb doesn't contain a valid partition table



Disk /dev/sdc: 536.8 GB, 536870912000 bytes

255 heads, 63 sectors/track, 65270 cylinders

Units = cylinders of 16065 * 512 = 8225280 bytes



Disk /dev/sdc doesn't contain a valid partition table



2、 使用sdb创建基于磁盘的物理卷

[root@jetsen~]# pvcreate /dev/sdb

Physical volume "/dev/sdb"successfully created



3、 查看物理卷创建是否成功

[root@jetsen~]# pvdisplay

--- Physical volume ---

PV Name /dev/sda2

VG Name VolGroup00

PV Size 19.89 GB / not usable 19.49 MB

Allocatable yes (but full)

PE Size (KByte) 32768

Total PE 636

Free PE 0

Allocated PE 636

PV UUID 9UuRWq-3nFG-pQvY-nkCN-WZgj-uzNW-cUI1ei



"/dev/sdb" is a newphysical volume of "500.00 GB" ----这里是我们刚才创建的PV,已经成功

--- NEW Physical volume ---

PV Name /dev/sdb

VG Name

PV Size 500.00 GB

Allocatable NO

PE Size (KByte) 0

Total PE 0

Free PE 0

Allocated PE 0

PV UUID 3Xhu20-4Y4L-ITf5-MyXi-VLVN-kJ3M-LsoouK



[root@jetsen ~]#



4、 创建data卷组:

[root@jetsen~]# vgcreate data /dev/sdb

/dev/cdrom: open failed: 只读文件系统

/dev/cdrom: open failed: 只读文件系统

Attempt to close device '/dev/cdrom' which isnot open.

Volume group "data" successfullycreated



5、 查看卷组是否创建成功:

[root@jetsen ~]# vgdisplay

--- Volume group --- ------我们可以看到,这就是我们刚才创建的vg,已经成功了,大小为500G,由一个PV组成

VG Name data

System ID

Format lvm2

Metadata Areas 1

Metadata Sequence No 1

VG Access read/write

VG Status resizable

MAX LV 0

Cur LV 0

Open LV 0

Max PV 0

Cur PV 1

Act PV 1

VG Size 500.00 GB

PE Size 4.00 MB

Total PE 127999

Alloc PE / Size 0 / 0

Free PE / Size 127999 / 500.00 GB

VG UUID wqyQM5-Rigb-5art-0H20-X9QW-OL6N-PDkI4o



--- Volume group --- -----这是系统之前的卷组

VG Name VolGroup00

System ID

Format lvm2

Metadata Areas 1

Metadata Sequence No 3

VG Access read/write

VG Status resizable

MAX LV 0

Cur LV 2

Open LV 2

Max PV 0

Cur PV 1

Act PV 1

VG Size 19.88 GB

PE Size 32.00 MB

Total PE 636

Alloc PE / Size 636 / 19.88 GB

Free PE / Size 0 / 0

VG UUID 9BbNZr-0ILr-CP3K-debx-OyJM-hDru-C0gVuR



[root@jetsen~]#



6、 激活卷组

[root@jetsen~]# vgchange -a y data

0 logical volume(s) in volume group"data" now active

[root@jetsen~]#



7、 创建新的物理卷

[root@jetsen~]# pvcreate /dev/sdc

Physical volume "/dev/sdc"successfully created



8、 将新的物理卷添加到现有卷组:

[root@jetsen~]# vgextend data /dev/sdc

/dev/cdrom: open failed: 只读文件系统

Attempt to close device '/dev/cdrom' which isnot open.

Volume group "data" successfullyextended

[root@jetsen~]#



9、 查看卷组信息:

我们可以看到,VG的大小由刚才的500G变成了现在的1T的空间,PV的数量也由之前的1个变成了两个

[root@jetsen~]# vgdisplay data

--- Volume group ---

VG Name data

System ID

Format lvm2

Metadata Areas 2

Metadata Sequence No 2

VG Access read/write

VG Status resizable

MAX LV 0

Cur LV 0

Open LV 0

Max PV 0

CurPV 2

ActPV 2

VG Size 999.99 GB

PE Size 4.00 MB

Total PE 255998

Alloc PE / Size 0 / 0

Free PE / Size 255998 / 999.99 GB

VG UUID wqyQM5-Rigb-5art-0H20-X9QW-OL6N-PDkI4o



10、 从现有的卷组中删除一个物理卷:

要从一个卷组中删除一个物理卷,首先要确认要删除的物理卷没有被任何逻辑卷正在使用,就要使用pvdisplay命令察看一个该物理卷信息,如果某个物理卷正在被逻辑卷所使用,就需要将该物理卷的数据备份到其他地方,然后再删除。删除物理卷的命令为vgreduce:

[root@jetsen~]# vgreduce data /dev/sdc

Removed "/dev/sdc" fromvolume group "data" -----已经删除成功

[root@jetsen~]#

查看VG信息 我们可以看到磁盘已经被删除,并且空间也由刚才的1T变成了500G

[root@jetsen~]# vgdisplay data

--- Volume group ---

VG Name data

System ID

Format lvm2

Metadata Areas 1

Metadata Sequence No 3

VG Access read/write

VG Status resizable

MAX LV 0

Cur LV 0

Open LV 0

Max PV 0

Cur PV 1

Act PV 1

VG Size 500.00 GB

PE Size 4.00 MB

Total PE 127999

Alloc PE / Size 0 / 0

Free PE / Size 127999 / 500.00 GB

VG UUID wqyQM5-Rigb-5art-0H20-X9QW-OL6N-PDkI4o



11、 创建逻辑卷

创建逻辑卷的命令为lvcreate,分为两种:

A、 创建指定大小的逻辑卷LV

[root@jetsen ~]# lvcreate -L200M -n data001 data

Logical volume"data001" created

该命令就在卷组data上创建名字为data001,大小为200M的逻辑卷,并且设备入口为/dev/data/data001(data为卷组名,data001为逻辑卷名)。

查看我们创建的逻辑卷:

[root@jetsen ~]# lvdisplay data

--- Logical volume ---

LV Name /dev/data/data001 ---LV的名称为data001

VG Name data ----卷组的名称为data

LV UUID o75uV4-VvTA-aaMe-4T74-mVQe-gSQO-clot5L

LV Write Access read/write

LV Status available

# open 0

LV Size 200.00 MB ---大小为200M

Current LE 50

Segments 1

Allocation inherit

Read ahead sectors auto

- currently set to 256

Block device 253:2



B、 创建卷组全部大小的逻辑卷LV

如果希望创建一个使用全部卷组的逻辑卷,则需要首先通过vgdisplay察看该卷组的Total PE数,然后在创建逻辑卷时指定

[root@jetsen~]# vgdisplay data

--- Volume group ---

VG Name data

System ID

Format lvm2

Metadata Areas 1

Metadata Sequence No 4

VG Access read/write

VG Status resizable

MAX LV 0

Cur LV 1

Open LV 0

Max PV 0

Cur PV 1

Act PV 1

VG Size 500.00 GB

PE Size 4.00 MB

Total PE 127999 -----也就是这个值,

Alloc PE / Size 50 / 200.00 MB

Free PE / Size 127949 / 499.80 GB

VG UUID wqyQM5-Rigb-5art-0H20-X9QW-OL6N-PDkI4o

创建使用卷组的全部逻辑卷语法如下:(由于之前已经创建了一卷组,就无法演示)

[root@jetsen~]# lvcreate -l127999-n dataall data



C、 创建剩余空间所有大小的LV

查看LV剩余空间的大小:

[root@jetsen~]# vgdisplay data

--- Volume group ---

VG Name data

System ID

Format lvm2

Metadata Areas 1

Metadata Sequence No 4

VG Access read/write

VG Status resizable

MAX LV 0

Cur LV 1

Open LV 0

Max PV 0

Cur PV 1

Act PV 1

VG Size 500.00 GB

PE Size 4.00 MB

Total PE 127999

Alloc PE / Size 50 / 200.00 MB

Free PE / Size 127949 / 499.80 GB ----这里是剩余空间的大小

VG UUID wqyQM5-Rigb-5art-0H20-X9QW-OL6N-PDkI4o



创建分区:

[root@jetsen~]# lvcreate -l127949 -n data003 data

/dev/cdrom: open failed: 只读文件系统

Logical volume "data003" created



再次查看Free PE

[root@jetsen ~]# vgdisplay data|grep "Free"

Free PE / Size 0 / 0 ----空间已经被划分完了,没有空间了

查看刚才创建的LV的信息:



[root@jetsen~]# lvdisplay /dev/data/data003

--- Logical volume ---

LV Name /dev/data/data003

VG Name data

LV UUID 5gk4X3-ltNL-YUR9-AZnx-GHr9-shgc-t1Cuye

LV Write Access read/write

LV Status available

# open 0

LV Size 499.80 GB ----大小为499.80G,正好验证了剩余空间的大小

Current LE 127949 ----LV个数正好验证了刚才所剩余的个数

Segments 1

Allocation inherit

Read ahead sectors auto

- currently set to 256

Block device 253:3



12、 创建文件系统:

我们可以创建reiserfs文件系统,也可以创建ext2和ext3

[root@jetsen~]# mkfs.ext3 /dev/data/data003 -------我们创建ext3的文件系统

mke2fs1.39 (29-May-2006)

Filesystemlabel=

OS type:Linux

Blocksize=4096 (log=2)

Fragmentsize=4096 (log=2)

65519616inodes, 131019776 blocks

6550988blocks (5.00%) reserved for the super user

Firstdata block=0

Maximumfilesystem blocks=0

3999block groups

32768blocks per group, 32768 fragments per group

16384inodes per group

Superblockbackups stored on blocks:

32768, 98304, 163840, 229376, 294912,819200, 884736, 1605632, 2654208,

4096000, 7962624, 11239424, 20480000,23887872, 71663616, 78675968,

102400000



Writinginode tables: done

Creatingjournal (32768 blocks): done

Writingsuperblocks and filesystem accounting information: done



Thisfilesystem will be automatically checked every 23 mounts or

180days, whichever comes first. Use tune2fs-c or -i to override.



13、 挂载文件系统 ----我们可以看到已经挂载,并且大小也正常。

[root@jetsen/]# mkdir /data003

[root@jetsen/]# mount /dev/data/data003 /data003

[root@jetsen/]# df -h

Filesystem Size Used Avail Use% Mountedon

/dev/mapper/VolGroup00-LogVol00 18G 5.8G 11G 35% /

/dev/sda1 99M 12M 82M 13% /boot

tmpfs 506M 4.0K 506M 1% /dev/shm

/dev/mapper/data-data003 492G 198M 467G 1% /data003

[root@jetsen/]#



14、删除LV

A、 先卸载分区

[root@jetsen /]# umount /dev/data/data003

B、 执行删除操作

[root@jetsen /]# lvremove /dev/data/data003

/dev/cdrom:open failed: Read-only file system

Do you really want to remove active logical volume data003?[y/n]: y

Logical volume"data003" successfully removed





创建基于分区的LV

1、 通过fdisk创建分区,详细步骤省略,可参考如下:

 http://space.itpub.net/?uid-20674423-action-viewspace-itemid-722812



[root@jetsen /]# fdisk /dev/sdc (n\ p\ 1\ +500m\ w\) --创建了500M分区

[root@jetsen /]# fdisk /dev/sdc (n\ p\ 1\ +1024m\ w\) --创建了1G分区



查看分区信息

[root@jetsen/]# fdisk -l /dev/sdc ----分区已经创建成功



Disk/dev/sdc: 536.8 GB, 536870912000 bytes

255heads, 63 sectors/track, 65270 cylinders

Units =cylinders of 16065 * 512 = 8225280 bytes



Device Boot Start End Blocks Id System

/dev/sdc1 1 62 497983+ 83 Linux

/dev/sdc2 63 187 1004062+ 83 Linux

[root@jetsen/]#



2、 创建基于分区的物理卷

[root@jetsen/]# pvcreate /dev/sdc1

Physical volume "/dev/sdc1"successfully created

[root@jetsen/]# pvcreate /dev/sdc2

Physical volume "/dev/sdc2"successfully created



3、 创建卷组:

[root@jetsen/]# vgcreate soft /dev/sdc1 /dev/sdc2

/dev/cdrom: open failed: Read-only filesystem

/dev/cdrom: open failed: Read-only filesystem

Attempt to close device '/dev/cdrom' which isnot open.

Volume group "soft" successfullycreated

[root@jetsen/]#



4、 激活卷组

[root@jetsen/]# vgchange -a y soft

0 logical volume(s) in volume group"soft" now active

[root@jetsen/]#



5、 从卷组中删除物理卷

[root@jetsen/]# vgreduce soft /dev/sdc2

Removed "/dev/sdc2" from volumegroup "soft"

[root@jetsen/]#



6、 添加卷组到物理卷

[root@jetsen/]# vgextend soft /dev/sdc2

/dev/cdrom: open failed: Read-only filesystem

Attempt to close device '/dev/cdrom' which isnot open.

Volume group "soft" successfullyextended

[root@jetsen/]#



7、 创建LV

先查看VG的大小,为1.5G,包含2个PV

[root@jetsen/]# vgdisplay soft

--- Volume group ---

VG Name soft

System ID

Format lvm2

Metadata Areas 2

Metadata Sequence No 3

VG Access read/write

VG Status resizable

MAX LV 0

Cur LV 0

Open LV 0

Max PV 0

Cur PV 2

Act PV 2

VG Size 1.43 GB

PE Size 4.00 MB

Total PE 366

Alloc PE / Size 0 / 0

Free PE / Size 366 / 1.43 GB

VG UUID D3x6JY-BVIL-C4ld-013H-U2Rq-hb1q-1oOVnx



[root@jetsen/]#

将1.5G共366个PE创建一个LV

[root@jetsen/]# lvcreate -l366 soft -n soft01

Logical volume "soft01" created

[root@jetsen/]#



8、 创建文件系统:

[root@jetsen/]# mkfs.ext4 /dev/soft/soft01

mke4fs1.41.5 (23-Apr-2009)

Filesystemlabel=

OS type:Linux

Blocksize=4096 (log=2)

Fragmentsize=4096 (log=2)

93696inodes, 374784 blocks

18739blocks (5.00%) reserved for the super user

First datablock=0

Maximumfilesystem blocks=385875968

12 blockgroups

32768blocks per group, 32768 fragments per group

7808inodes per group

Superblockbackups stored on blocks:

32768, 98304, 163840, 229376, 294912



Writinginode tables: done

Creatingjournal (8192 blocks): done

Writingsuperblocks and filesystem accounting information: done



Thisfilesystem will be automatically checked every 29 mounts or

180days, whichever comes first. Use tune4fs-c or -i to override.

[root@jetsen/]#



9、 挂载文件系统

[root@jetsen/]# mkdir /soft

[root@jetsen/]# mount /dev/soft/soft01 /soft

[root@jetsen/]# df -h

Filesystem Size Used Avail Use% Mounted on

/dev/mapper/VolGroup00-LogVol00 18G 5.8G 11G 35% /

/dev/sda1 99M 12M 82M 13% /boot

tmpfs 506M 4.0K 506M 1% /dev/shm

/dev/mapper/soft-soft01 1.5G 35M 1.4G 3% /soft





扩展LV的大小

我们在用传统磁盘管理工具的时候经常会有一种问题,就是分区在刚开始创建时候的大小是够用的,但是随着时间的推移,分区及硬盘的可用空间越来越少,并且到最后可能就不够用了,就只有通过添加硬盘并且添加分区的方式同时还要做数据转移来完成磁盘的添加工作,那么我们通过使用卷管理之后就可以实现分区大小的动态调整,也就是说单个分区不够了,我们添加硬盘后直接将新硬盘的空间无缝的动态在线添加载到当前需要扩容的分区上,原理如下图



|<-- sda1---->|<-- sda2------>|

+---------------+---------------+

|xxxxxxxxxxx|xxxxxx||

|xxxxxxxxxxx|xxxxxx||

+---------------+---------------+



硬盘分区/dev/sda1中的文件系统占满了整个分区,而/dev/sda2中的文件系统只占用了2/3左右的分区。

所以在调整逻辑卷容量大小的同时也要调整在该卷上的文件系统的大小,当要增大容量时,先调整容量,后调整文件系统,若要缩小容量则反之。

扩展LV大小的步骤如下:

1、 检查VG的可用PE

[root@jetsen/]# vgdisplay soft

--- Volume group ---

VG Name soft

System ID

Format lvm2

Metadata Areas 2

Metadata Sequence No 4

VG Access read/write

VG Status resizable

MAX LV 0

Cur LV 1

Open LV 1

Max PV 0

Cur PV 2

Act PV 2

VG Size 1.43 GB

PE Size 4.00 MB

Total PE 366

Alloc PE / Size 366 / 1.43 GB

Free PE / Size 0 / 0 ----可用PE为0,需添加磁盘或分区

VG UUID D3x6JY-BVIL-C4ld-013H-U2Rq-hb1q-1oOVnx





2、 如果不够,需想VG中添加磁盘或新的分区

[root@jetsen /]# fdisk /dev/sdc –l 查看现在分区信息



Disk /dev/sdc: 536.8 GB, 536870912000 bytes

255 heads, 63 sectors/track, 65270 cylinders

Units = cylinders of 16065 * 512 = 8225280 bytes



Device Boot Start End Blocks Id System

/dev/sdc1 1 62 497983+ 83 Linux

/dev/sdc2 63 187 1004062+ 83 Linux



[root@jetsen /]# fdisk /dev/sdc (n\ p\ 3\ +1G\ w\) --创建了1G分区



[root@jetsen /]# fdisk /dev/sdc –l ----再次查看分区信息



Disk /dev/sdc: 536.8 GB, 536870912000 bytes

255 heads, 63 sectors/track, 65270 cylinders

Units = cylinders of 16065 * 512 = 8225280 bytes



Device Boot Start End Blocks Id System

/dev/sdc1 1 62 497983+ 83 Linux

/dev/sdc2 63 187 1004062+ 83 Linux

/dev/sdc3 188 310 987997+ 83 Linux

[root@jetsen /]#

添加刚才创建的分区到VG中

[root@jetsen~]# pvcreate /dev/sdc3

Physical volume "/dev/sdc3"successfully created

[root@jetsen~]# vgextend soft /dev/sdc3

/dev/cdrom: open failed: 只读文件系统

/dev/cdrom: open failed:只读文件系统

Attempt to close device '/dev/cdrom' which isnot open.

Volume group "soft" successfullyextended

[root@jetsen~]# vgdisplay soft

--- Volume group ---

VG Name soft

System ID

Format lvm2

Metadata Areas 3

Metadata Sequence No 5

VG Access read/write

VG Status resizable

MAX LV 0

Cur LV 1

Open LV 0

Max PV 0

Cur PV 3

Act PV 3

VG Size 2.37 GB

PE Size 4.00 MB

Total PE 607

Alloc PE / Size 366 / 1.43 GB

Free PE / Size 241 / 964.00 MB ------我们可以看到,这里已经添加进来了

VG UUID D3x6JY-BVIL-C4ld-013H-U2Rq-hb1q-1oOVnx





3、 扩展LV的大小

[root@jetsen/]# df -h

Filesystem Size Used Avail Use% Mounted on

/dev/mapper/VolGroup00-LogVol00

18G 5.8G 11G 35% /

/dev/sda1 99M 12M 82M 13% /boot

tmpfs 506M 4.0K 506M 1% /dev/shm

/dev/mapper/soft-soft01 1.5G 35M 1.4G 3% /soft -----现在大小是1.5G

[root@jetsen/]#

写法一: 在现有的空间中添加500M

[root@jetsen~]# lvextend -L+500M /dev/soft/soft01 ---向LV01添加500M的空间

Extending logical volume soft01 to 1.92 GB -----这里告诉你添加后的soft01的大小是1.92GB

Logical volume soft01 successfully resized

写法二: 在现有的空间中添加到分区的总大小为2G

[root@jetsen~]# lvextend -L2G /dev/soft/soft01

Extending logical volume soft01 to 2.00 GB

Logical volume soft01 successfully resized



4、查看lv扩容后的大小

[root@jetsensoft]# lvdisplay soft

--- Logical volume ---

LV Name /dev/soft/soft01

VG Name soft

LV UUID AutjnY-C3KP-5bfC-Di5v-Zkdu-4VhD-AahFY8

LV Write Access read/write

LV Status available

# open 1

LV Size 2.00 GB ----已经扩容到2G了

Current LE 512

Segments 3

Allocation inherit

Read ahead sectors auto

- currently set to 256

Block device 253:2

扩容文件系统

[root@jetsen~]# resize4fs /dev/soft/soft01

resize4fs1.41.5 (23-Apr-2009)

Filesystemat /dev/soft/soft01 is mounted on /soft; on-line resizing required

olddesc_blocks = 1, new_desc_blocks = 1

Performingan on-line resize of /dev/soft/soft01 to 652288 (4k) blocks.

Thefilesystem on /dev/soft/soft01 is now 652288 blocks long.



查看大小已经是2G了

[root@jetsen/]# df -h

Filesystem Size Used Avail Use% Mounted on

/dev/mapper/VolGroup00-LogVol00 18G 5.8G 11G 35% /

/dev/sda1 99M 12M 82M 13% /boot

tmpfs 506M 4.0K 506M 1% /dev/shm

/dev/mapper/soft-soft01 2.0G 67M 1.9G 4% /soft ---大小已经是2G了。



注意:增加了逻辑卷的容量以后,就需要修改文件系统大小以实现利用扩充的空间。推荐使用ext4文件系统来替代reiserfs、ext2或者ext3。因此这里仅仅讨论ext4的情况。Reiserfs文件工具提供了文件系统大小调整工具:

对于使用reiserfs文件系统的用户可以考虑使用工具reiserfs





附录:

LV建立流程:

1.建立PV

2.建立VG,将PV加入到VG中。

3.建立LV,并设置LV大小。

4.格式化LV或LP成你需要的文件系统。



LV删除流程:

1.umountFS

2.删除LV。

3.将PV从所在的VG中删除。

4.删除VG。





卷管理常用命令集合:



查看显示

创建

删除

扩容

激活

扫描查找

LV

lvdisplay

lvcreate

lvremove

lvextend

lvchange

lvscan

PV

pvdisplay

pvcreate

pvremove



pvchange

pvscan

VG

vgdisplay

vgcreate

vgremove

vgextend

vgchange

vgscan



posted @ 2025-01-20 09:30  hanease  阅读(417)  评论(0)    收藏  举报
