并联和串联电阻

并联和串联电阻

       从基础的分压到多排并联的LED，你会发现电阻的组合无处不在。

串联电阻







       串联电阻的阻值是每个电阻的阻值之和。

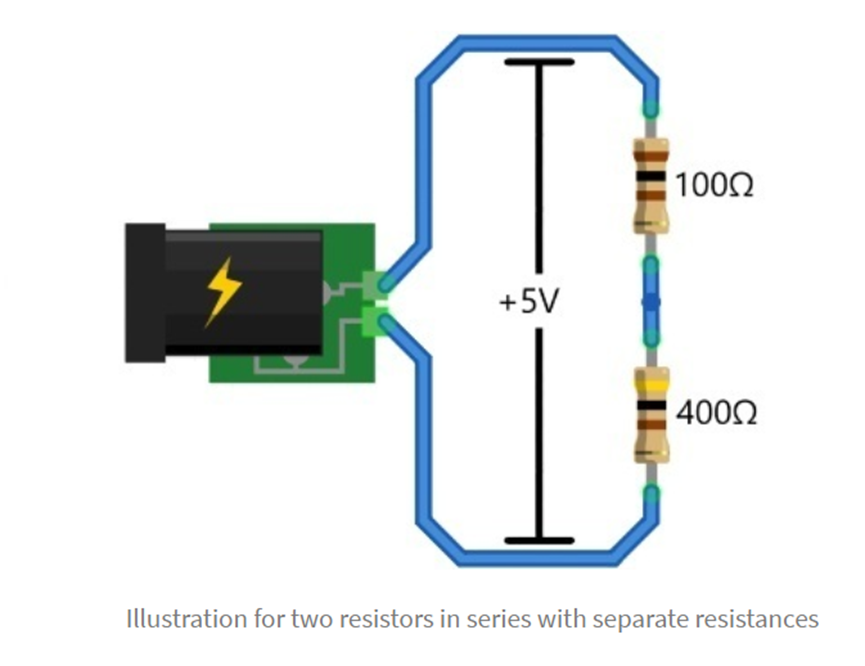

       除非阻值相同，不然每个电阻的电压不同。

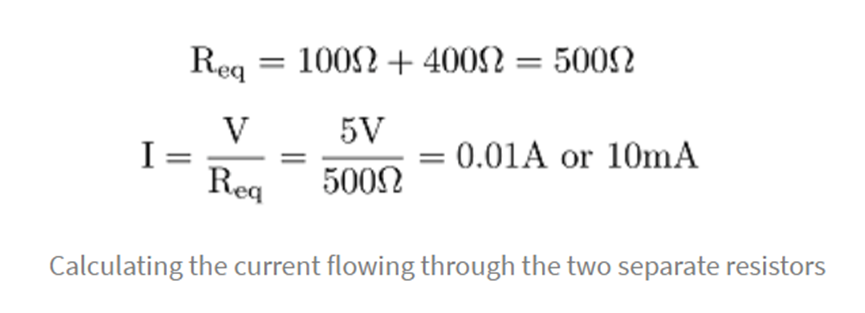

       根据欧姆定律，可以很容易计算电流的电流：

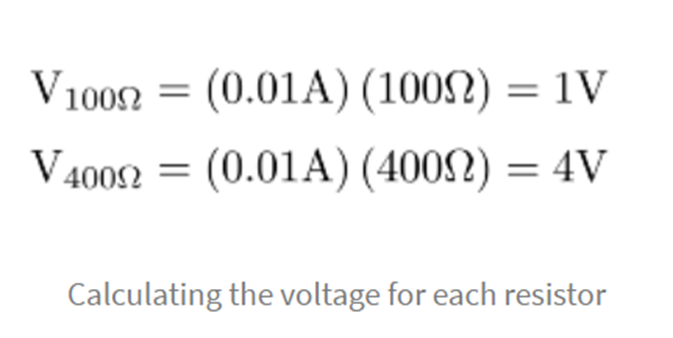

每个电阻上的电压：

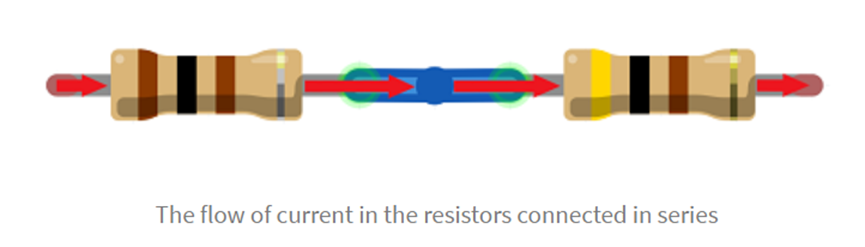

串联电阻的电流相同，注意，串联电阻总是产生等值电阻。



并联电阻

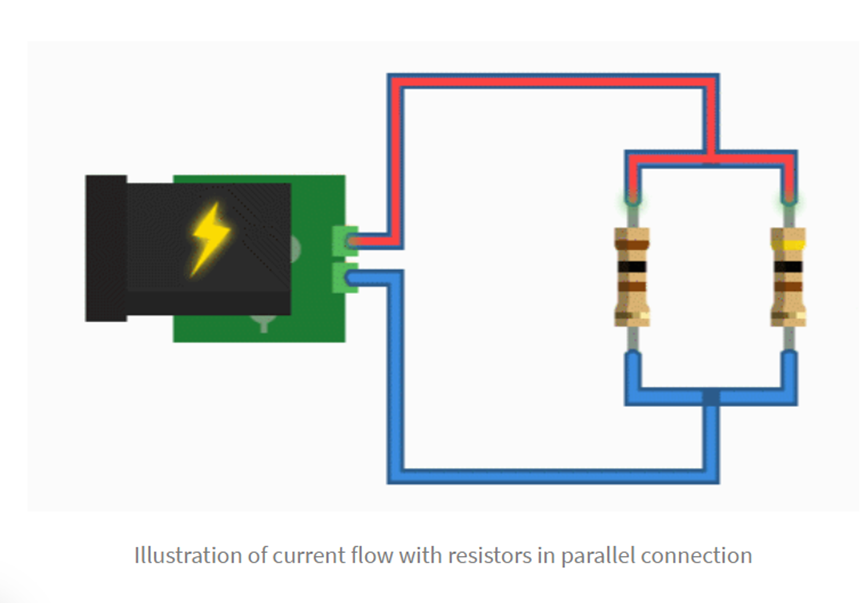

并联电阻电压相同。

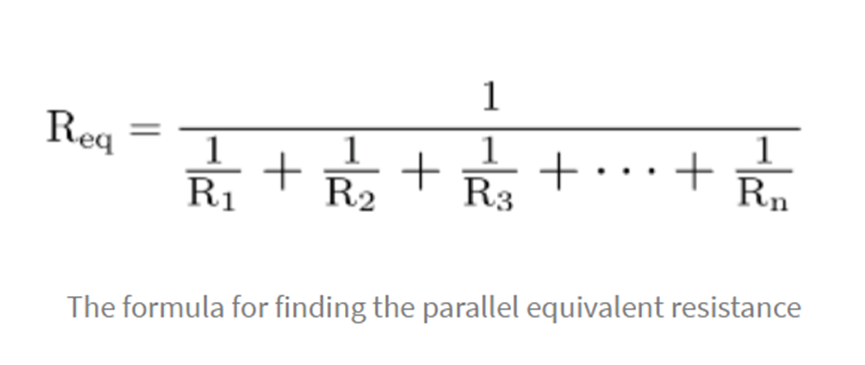

如何求并联电阻的等效电阻

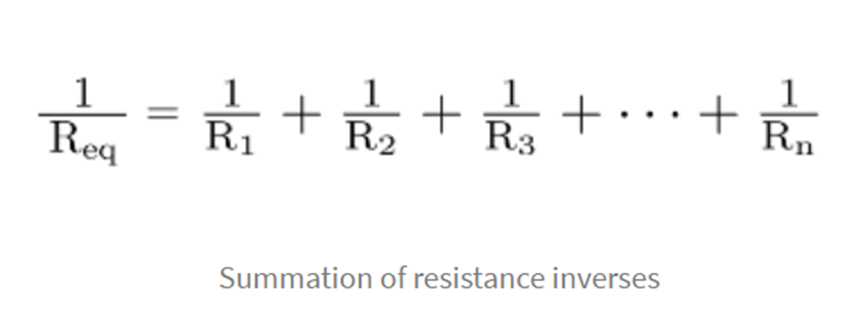

等效电阻是所有电阻的倒数之和之后再倒数。







检查是否计算正确的的方式是，等效的阻值比最小的那个电阻的阻值还要小。



电阻的串并规则同样适用于电感，但不适用于电容。
