实验1：SDN拓扑实践

• 实验1：SDN拓扑实践

• 一、实验目的
  能够使用源码安装Mininet；
  能够使用Mininet的可视化工具生成拓扑；
  能够使用Mininet的命令行生成特定拓扑；
  能够使用Mininet交互界面管理SDN拓扑；
  能够使用Python脚本构建SDN拓扑。

• 二、实验环境
  Ubuntu 20.04 Desktop amd64

• 三、实验要求
  （一）基本要求

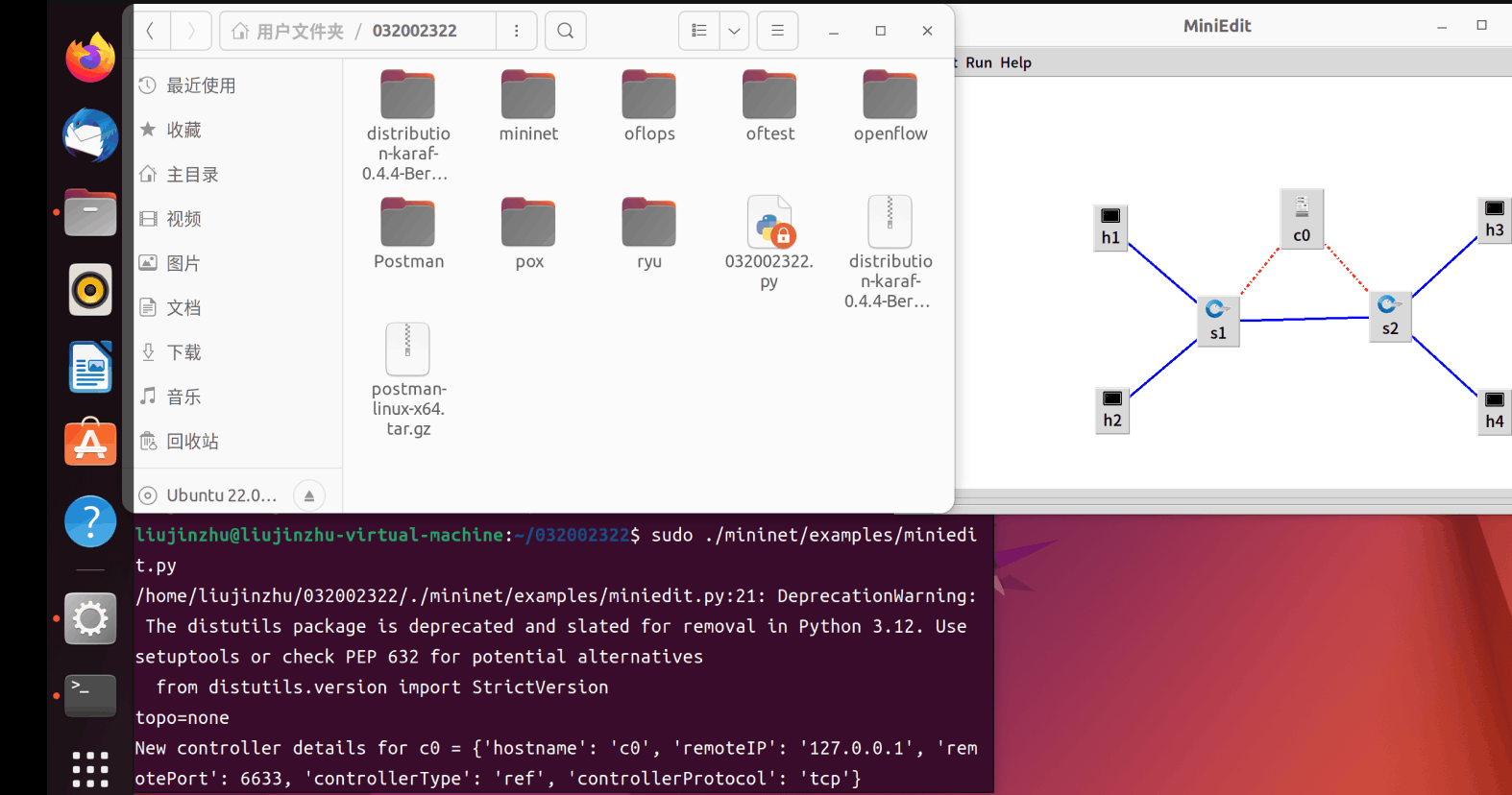

  1.使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

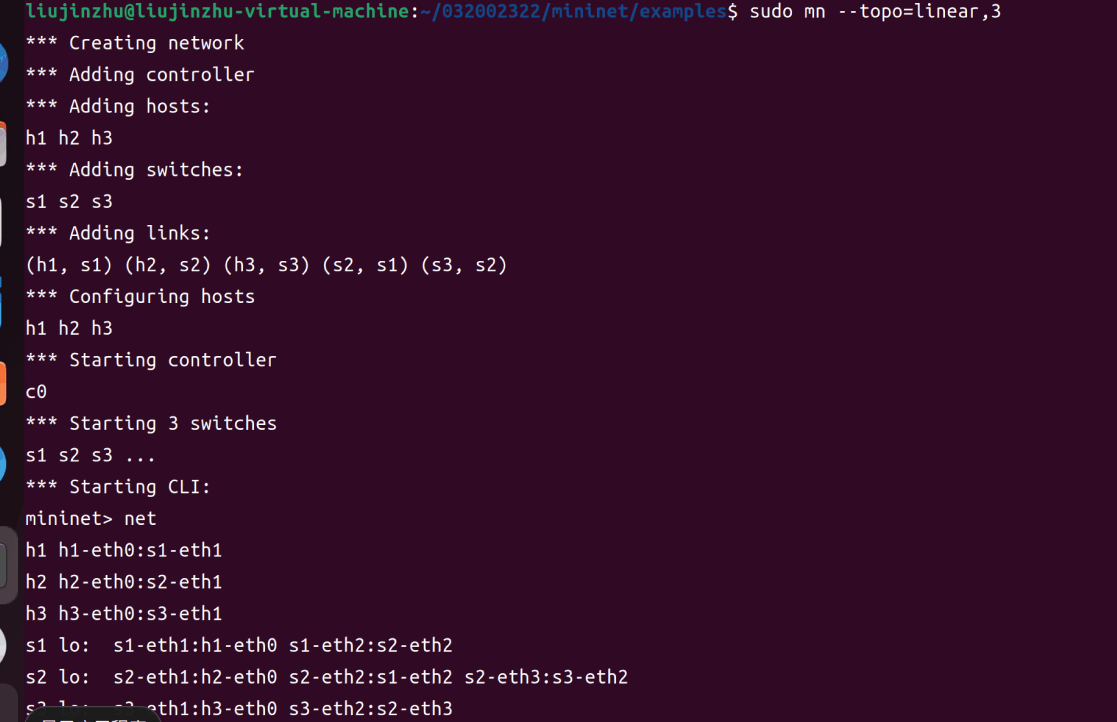

  2.a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线

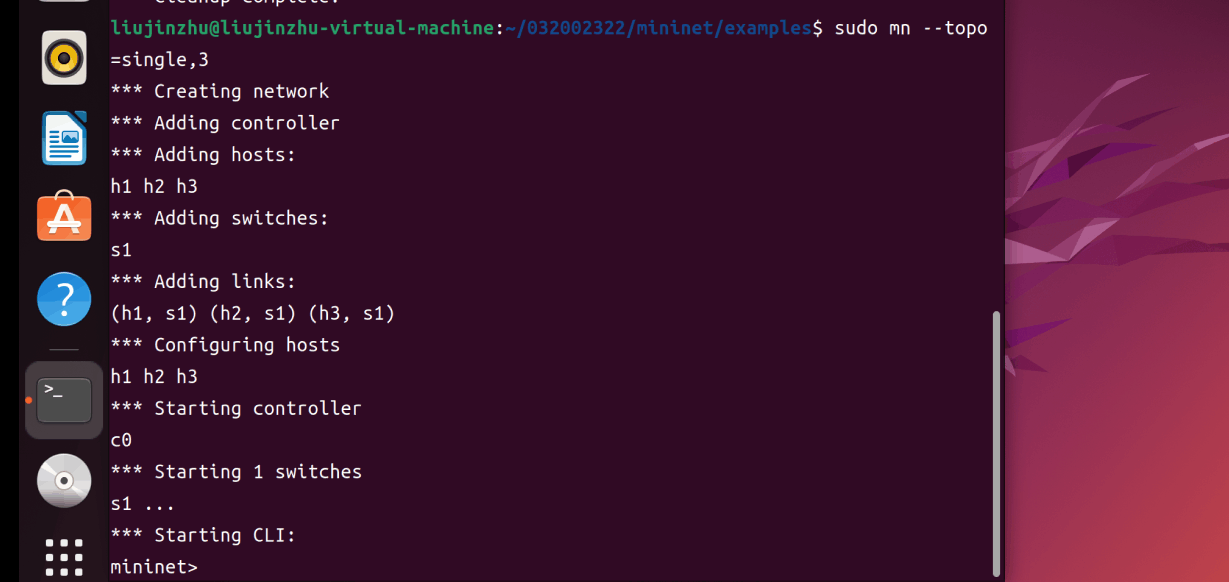

  b) 3台主机，每个主机都连接到同1台交换机上

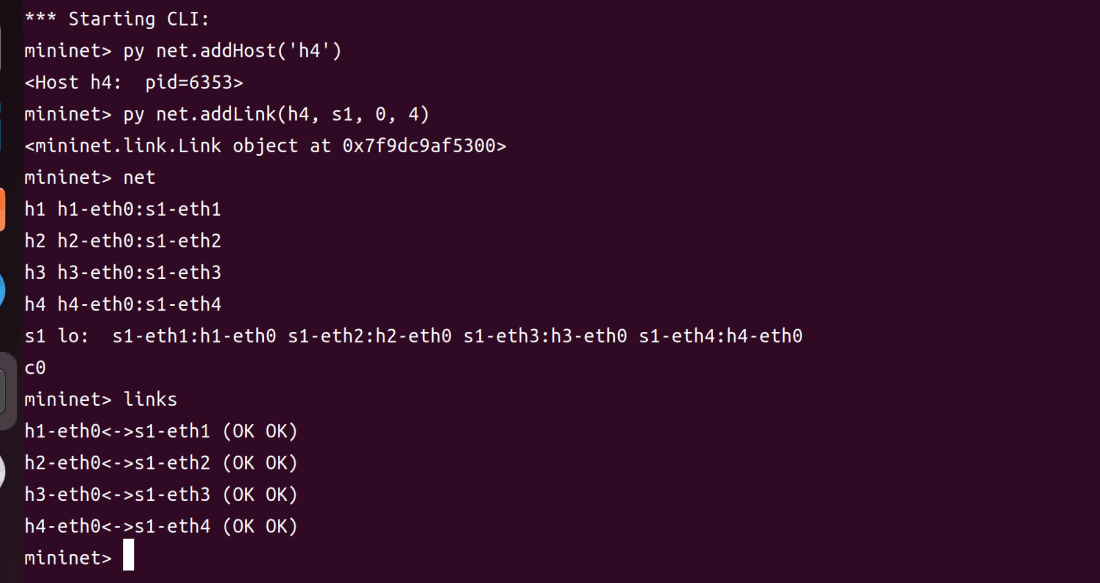

  3.在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性

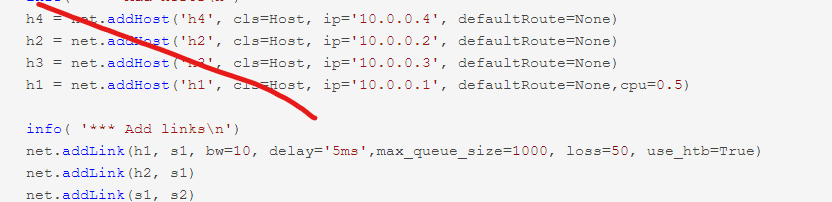

  4.编辑（一）中第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
  a) h1的cpu最高不超过50%；
  b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

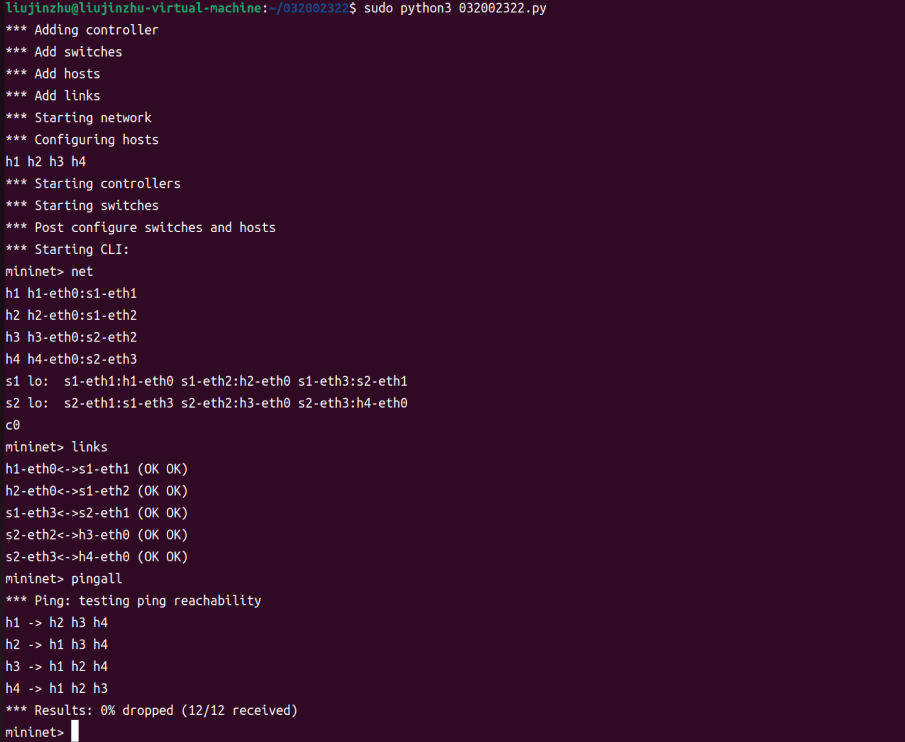

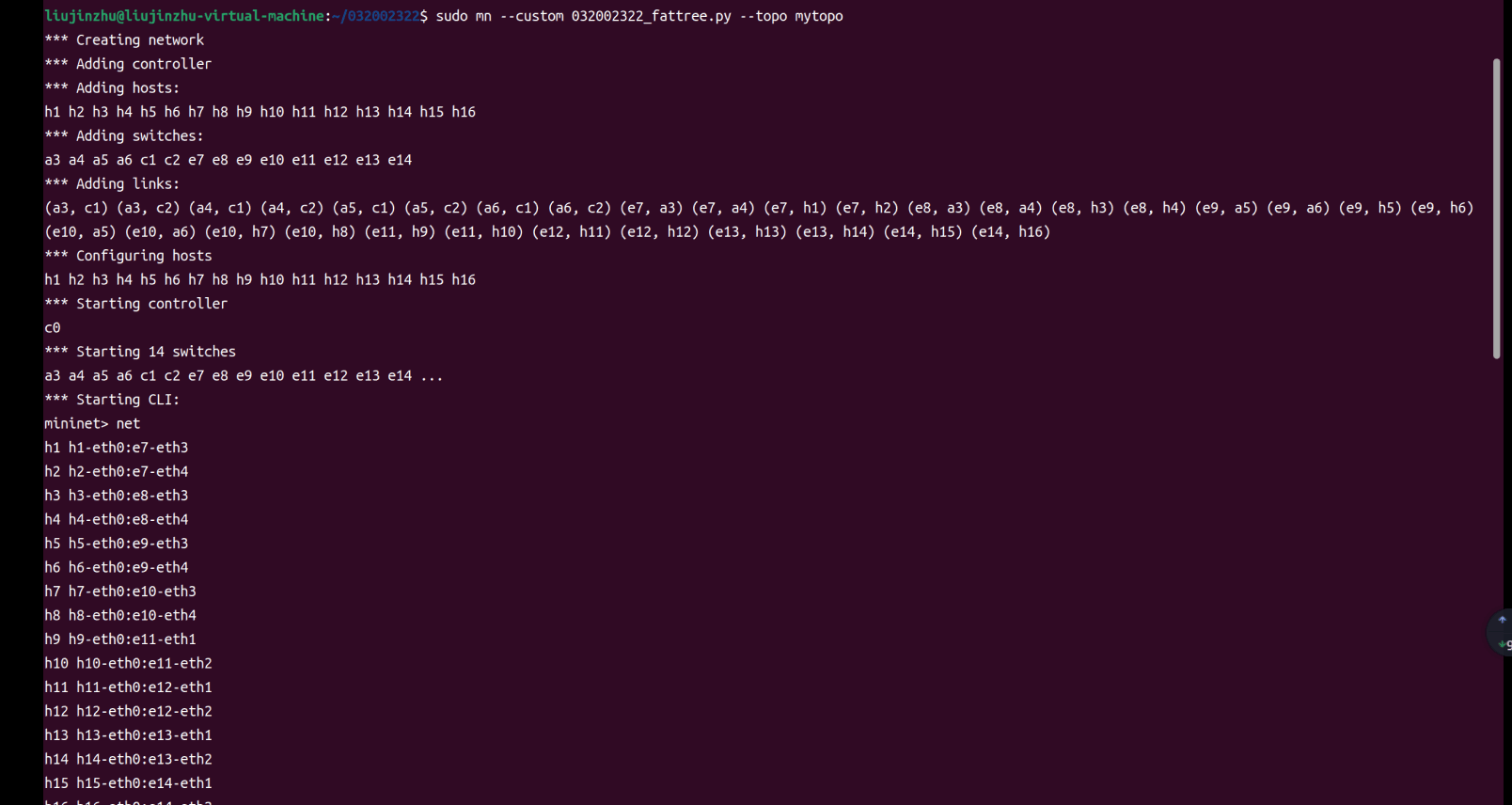

• Mininet运行结果


• （二）进阶要求

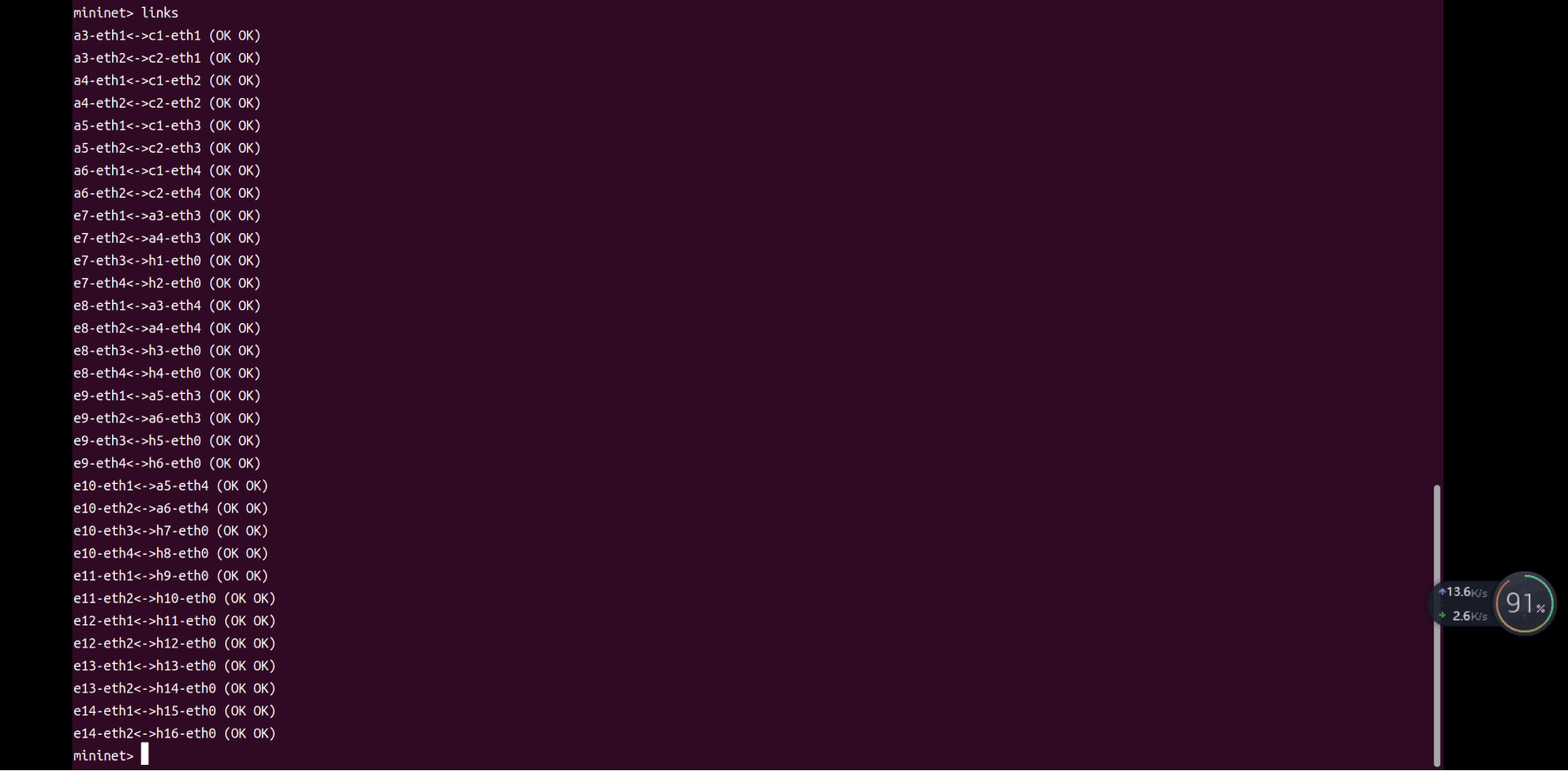

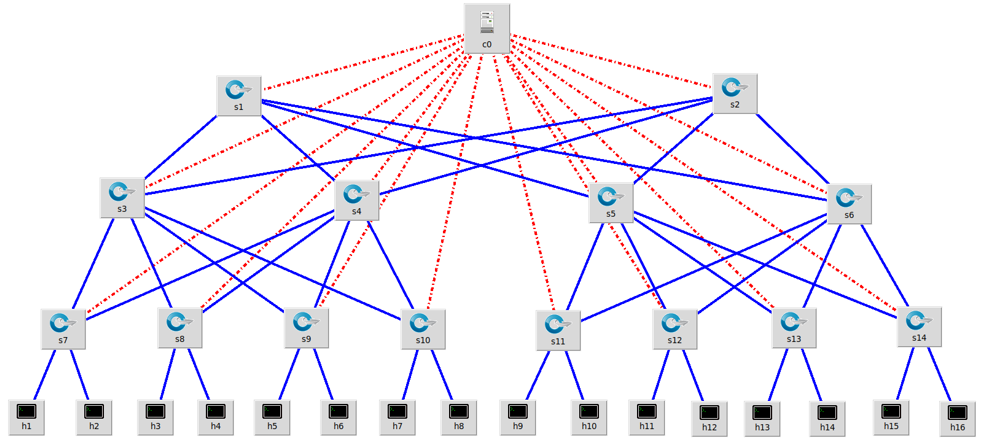

  编写Python脚本，生成如下数据中心网络拓扑，要求：

编写.py拓扑文件，命名为“学号_fattree.py”；

必须通过Mininet的custom参数载入上述文件，不得直接使用miniedit.py生成的.py文件；

设备名称必须和下图一致；

使用Python的循环功能实现，不得在代码中手工直接添加设备和链路。

from mininet.topo import Topo
from mininet.net import Mininet
from mininet.node import RemoteController,CPULimitedHost
from mininet.link import TCLink
from mininet.util import dumpNodeConnections

class MyTopo( Topo ):
"Simple topology example."

def __init__( self ):
    "Create custom topo."

    # Initialize topology
    Topo.__init__( self )
    L1 = 2
    L2 = L1 * 2
    L3 = L2 * 2 #Multiply by 2 times on the original basis
    c = []
    a = []
    e = []

    # add core ovs
    for i in range( L1 ):
            sw = self.addSwitch( 's{}'.format( i + 1 ) )
            c.append( sw )

    # add aggregation ovs
    for i in range( L2 ):
            sw = self.addSwitch( 's{}'.format( L1 + i + 1 ) )
            a.append( sw )

    # add edge ovs
    for i in range( L3 ):
            sw = self.addSwitch( 's{}'.format( L1 + L2 + i + 1 ) )
            e.append( sw )

    # add links between core and aggregation ovs
    for i in range( L1 ):
            sw1 = c[i]
            for sw2 in a[i/2::L1/2]:
            # self.addLink(sw2, sw1, bw=10, delay='5ms', loss=10, max_queue_size=1000, use_htb=True)
		            self.addLink( sw2, sw1 )

    # add links between aggregation and edge ovs
    for i in range( 0, L2, 2 ):
            for sw1 in a[i:i+2]:
            	if i==0:
                	for sw2 in e[i:i+4]:
		            self.addLink( sw2, sw1 )
            	else:
            		for sw2 in e[i+2:i+6]:
		            self.addLink( sw2, sw1 )

    #add hosts and its links with edge ovs
    count = 1
    for sw1 in e:
            for i in range(2):
            	host = self.addHost( 'h{}'.format( count ) )
            	self.addLink( sw1, host )
            	count += 1

topos = { 'mytopo': ( lambda: MyTopo() ) }
`

• 四、个人总结
  在第一步运行mininet可视化工具生成的拓扑时，python3出现了问题，不过在群里大佬的帮助下用sudo apt install python-is-python3
  成功解决了这个问题；然后了解了交换机和主机之间的联系，如何生成拓扑。同样的也会了网络性能限制的代码为下面的编写.py拓扑文件坐下了基础
  当然，最后的代码编写我也找了很多资料，也借鉴了同学的经验。
  实验总体并不算难，只是有一点繁琐，也有一些不懂的地方，对于python我还是有很多不会的地方，我还要多加学习才行
