STP生成树

用802.1T标准

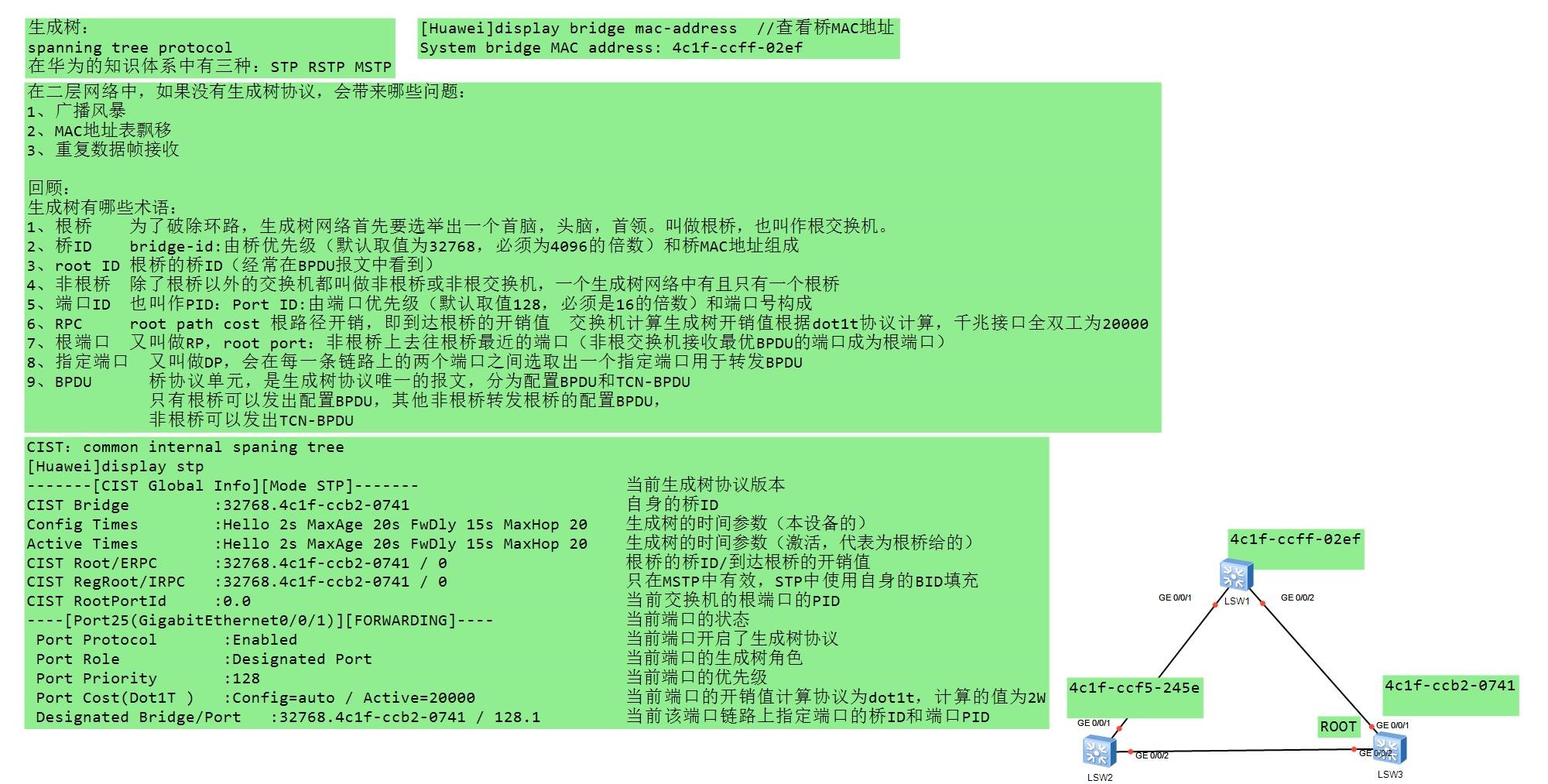

根桥：根桥是整体stp网络的中心 根桥优先级选举 默认为 32768和mac地址组成 查看根桥命令 display stp 查看mac地址 display bridge

根端口： 描述 接收 每一台费根桥都会选举一个端口做根端口，用来和根桥做BPDU报文的交互
              查看根端口 dis stp brief role 是root的就是根端口 root path cost开销路径 每个端口有固定的cost值
             对比方法      先比较开销值 root path cost 值 → 再比较对端设备桥ID 相同桥ID 的 在比较 端口ID RPC是根路径开销经过设备 PC是开销端口速率

           RPC 开销值 root path cost 值 → (bid)对端设备桥ID → sender pid   →(pid)本端口ID bridge/port（display stp int g0/0/1）

         DR接收端口 DP是指定端口 发送端口 AP阻塞端口

指定端口 DP:每根线路选举一个指定端口

a.root id小的
b.RPC小的
c.sender bid小的 对端 BID
d.sender pid小的 对端 PID



每个网络有且只有一个根桥；

每个非根桥有且只有一个根端口；

每条链有有且只有一个指定端口；

根桥所有端口均为指定端口；

根端口和指定端口都是forwarding；

阻塞端口为blocking。
