一、实验目的

• 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
• 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

• 下载虚拟机软件Oracle VisualBox；
• 在虚拟机中安装Ubuntu 20.04 Desktop amd64，并完整安装Mininet；

三、实验要求

（一）基本要求

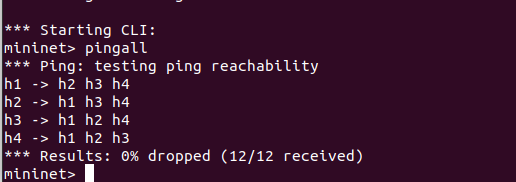

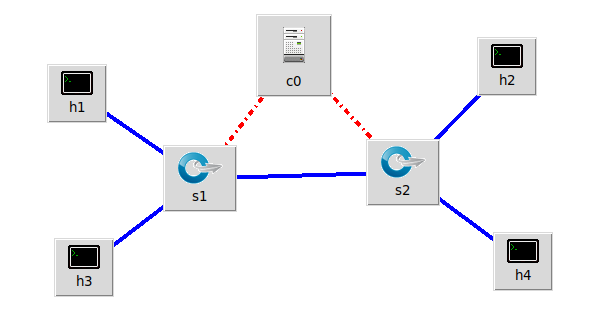

• 搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据包。

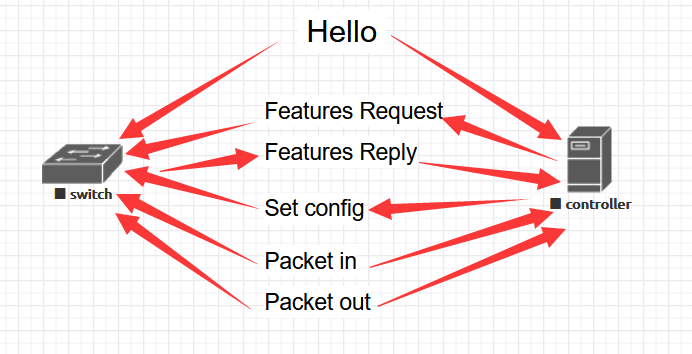

• 查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。

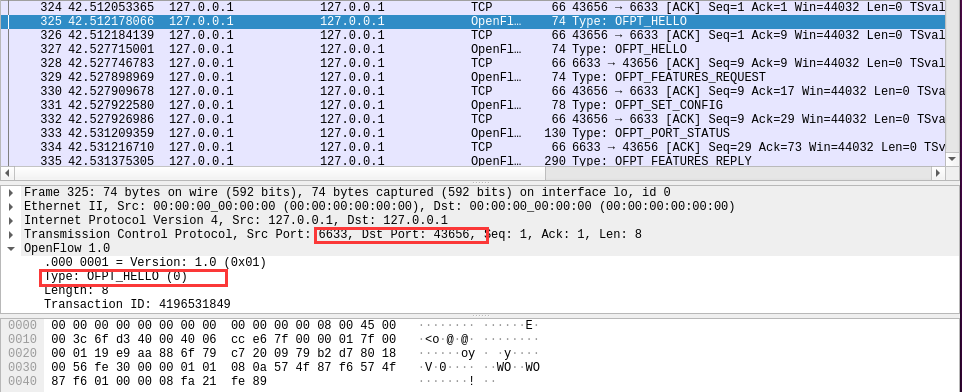

Hello:

Controller 6633端口 ---> Switch 43656端口

Switch 43656端口---> Controller 6633端口

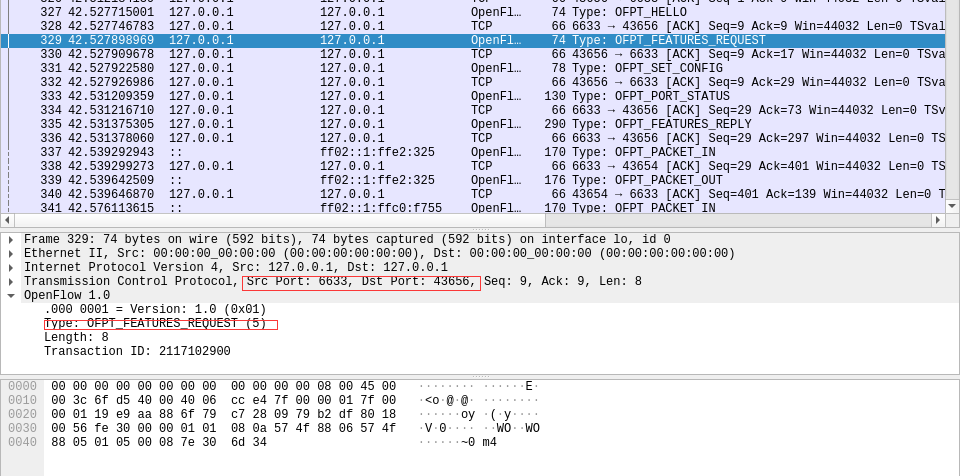

Features Request:

Controller 6633端口 ---> Switch 43656端口

Switch 43656端口---> Controller 6633端口

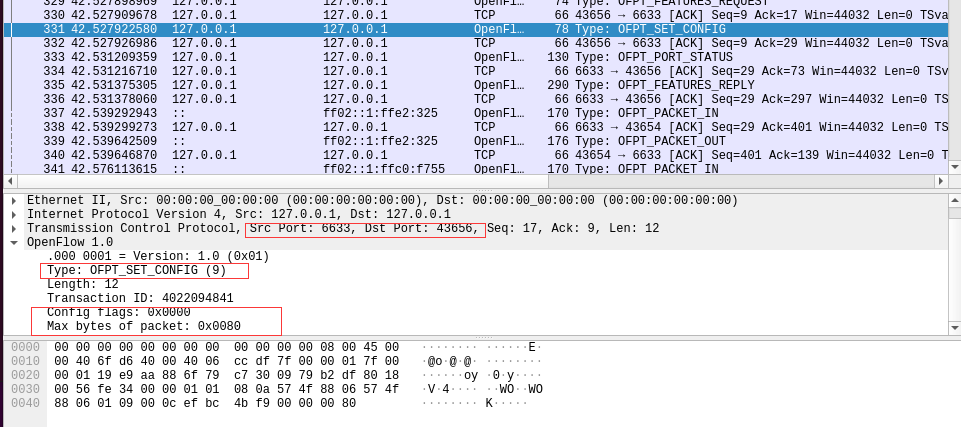

Set Config:

Controller 6633端口 ---> Switch 43656端口

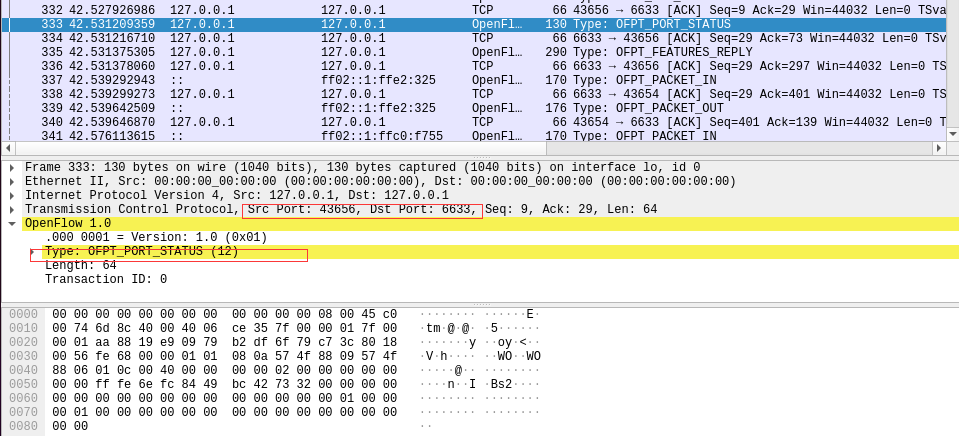

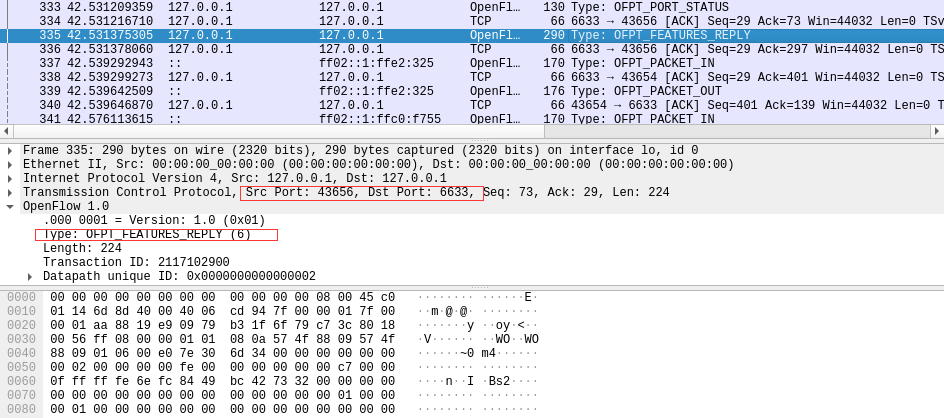

Port Status:

Switch 43656端口---> Controller 6633端口

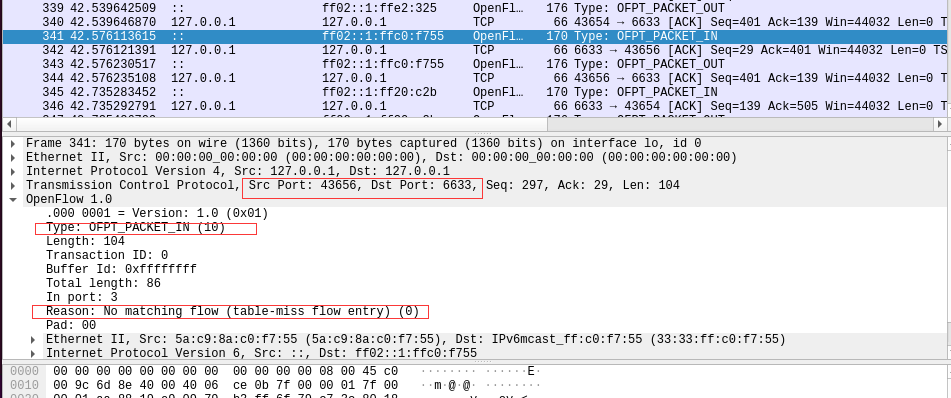

Packet in:

Switch 43656端口---> Controller 6633端口

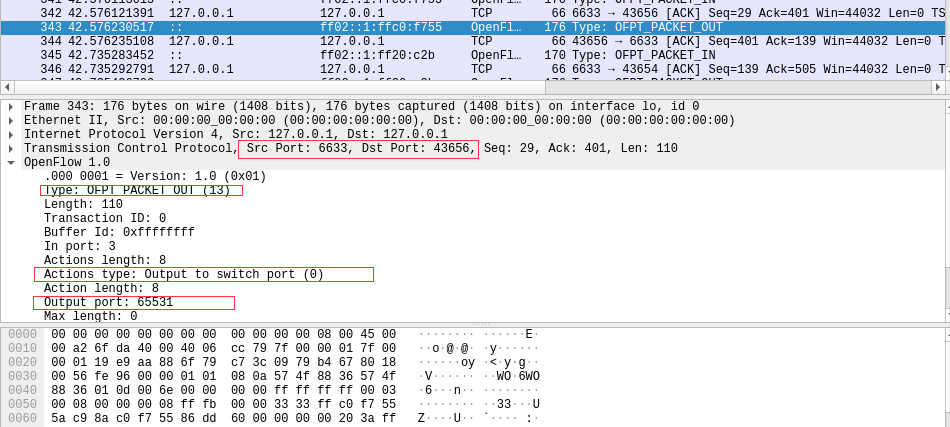

Packet out:
Controller 6633端口 ---> Switch 43656端口

• 回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？
  TCP协议

四、实验心得

这次实验比上次的简单很多，唯一需要注意的地方应该就只有wireshark的使用。
① 建立的拓扑运行前最好先打开wireshark,不然会抓不到Hello包
②如果抓any(所有端口)一直出现较多的其他数据通信协议的报文影响实验需要的报文的查找，除了可以用关键词直接
搜索，也可以直接抓loopback。
用wireshark对swiitch和controller数据交互的信息进行抓取，除了有实验作业要求的信息外，也有其他的信息。比如：使用的协议
（ipv4、TCP等）
虽然这次实验作业比较简单，但是也加深了我对controller如何参与数据通信的理解。
