SDN第2次上机作业

实验2：Open vSwitch虚拟交换机实践

一、实验目的

能够对Open vSwitch进行基本操作；
能够通过命令行终端使用OVS命令操作Open vSwitch交换机，管理流表；
能够通过Mininet的Python代码运行OVS命令，控制网络拓扑中的Open vSwitch交换机

二、实验环境

下载虚拟机软件Oracle VisualBox 或 VMware；
在虚拟机中安装Ubuntu 20.04 Desktop amd64，并完整安装Mininet；

三、实验要求

（一）基本要求

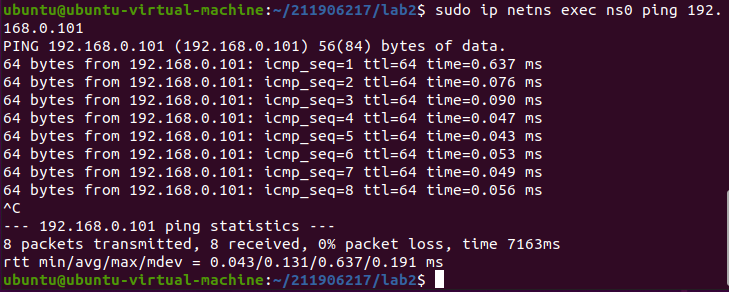

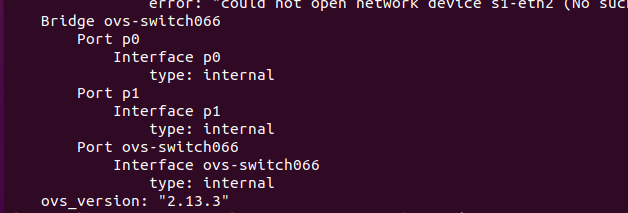

1.创建OVS交换机，并以ovs-switchxxx命名，其中xxx为本人在选课班级中的序号，例如ovs-switch001, ovs-switch088等。在创建的交换机上增加端口p0和p1，设置p0的端口号为100，p1的端口号为101，类型均为internal；为了避免网络接口上的地址和本机已有网络地址冲突，需要创建虚拟网络空间（参考命令netns）ns0和ns1，分别将p0和p1移入，并分别配置p0和p1端口的ip地址为190.168.0.100、192.168.0.101，子网掩码为255.255.255.0；最后测试p0和p1的连通性。

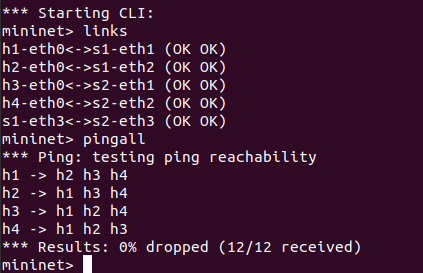

2.使用Mininet搭建的SDN拓扑，如下图所示，要求支持OpenFlow 1.3协议，主机名、交换机名以及端口对应正确。

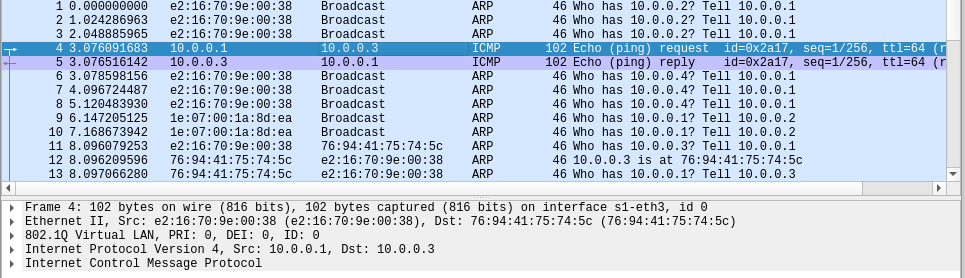

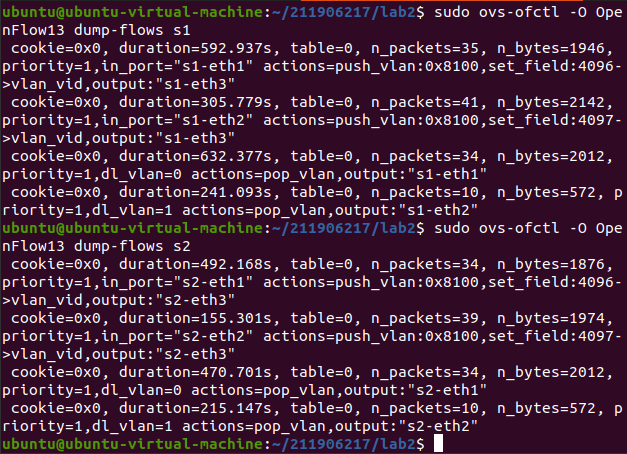

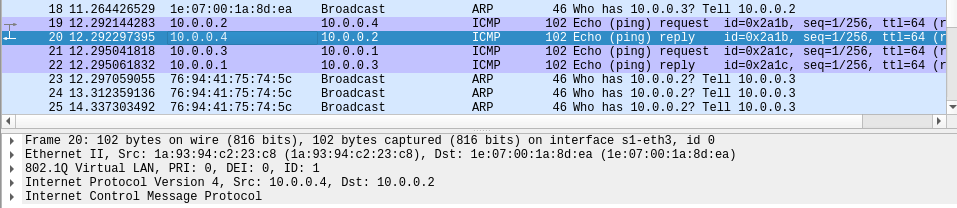

3.通过命令行终端输入“ovs-ofctl”命令，直接在s1和s2上添加流表，划分出所要求的VLAN。

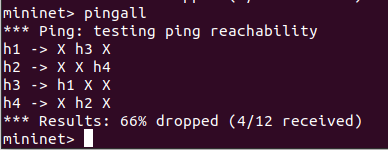

4.主机连通性要求：

• h1 – h3互通
• h2 – h4互通
• 其余主机不通



  四、实验总结
  首先这次实验让我对Ubuntu命令有了进一步的认识。因为是第一次接触Open vswitch，所以对终端命令行输入的命令（OVS）一知半解。结果在添加流表的时候，我想当然的把一句长命令当成两句来用。出现了这个提示“ovs-ofctl: 'add-flow' command requires at least 2 arguments”。因为对Open vswitch的命令比较陌生，不了解提示的含义，上网找了不少材料。最后在朝伟大佬的提示下解决了问题，花费了较长的时间。虽然解决问题的过程中不断试错让我有点难受，但是最后解决问题的通畅感真的很爽。最后再次感谢下大佬的提示。
