CST多物理场分析的应用-CST软件达索官方代理

电磁学与其他物理场有着紧密的联系，包括力学、热力学、流体力学等。如今，多物理场分析已经成为众多部件设计所必需的，包括电机、变压器、电磁炉、腔体滤波器、卫星天线、电子器件散热设计等等。在许多情况下，电磁效应难以与热效应和机械效应分开，例如，大功率连接器或者腔体滤波器在使用时会发热，进而产生结构形变，从而影响电磁性能，这是典型的多物理场仿真场景。

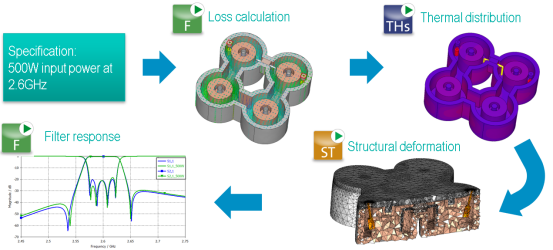

腔体滤波器多物理场耦合仿真

为了计算这些错综复杂的电、热、力耦合效应，CST工作室套装提供稳态热求解器(THs)、瞬态热求解器(THt)、共轭传热求解器(CHT)和结构应力求解器(ST)。这些多物理场求解器与电磁求解器紧密配合，用户只需要创建EM-MPS流程，CST可以自动把电磁求解器计算出的Thermal Loss传递到热求解器和结构应力求解器，计算出的温度分布和形变传递回电磁仿真，以便进行敏感度分析，也能进行收敛性分析，从而形成了一个从电、热、力闭环的多物理场分析的过程。

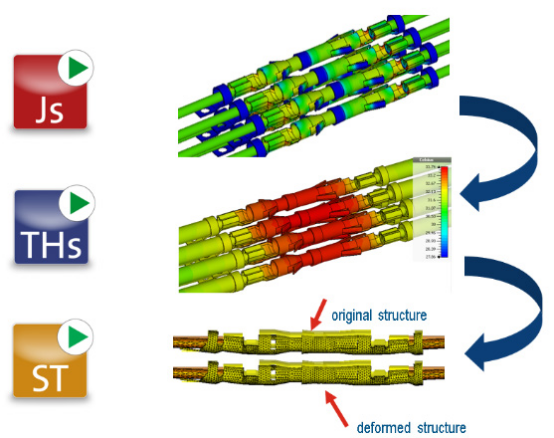

连接器多物理场耦合仿真

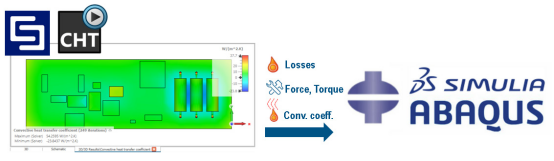

为了更好的分析机械效应，CST还可以和专业的结构仿真工具Abaqus耦合，把CST计算出的Loss、Force、Torque以及对流换热系数直接导入Abaqus，做更复杂的机械效应分析。

为支持生命科学领域多物理场仿真，CST工作室套装支持一系列非线性和温变材料。对MRI和RF透热疗法等生物学应用，身体组织的独特热属性，如随身体温度变化的血流的冷却效应，可能会给体内温度造成严重影响。包括生物热传导方程在内的热求解器能对安装到人体内的装置进行真实仿真。此外，共轭传热求解器(CHT)还能够模拟各种电子器件散热场景，包括风扇散热、太阳辐射、半透明材料、热管散热、液冷等。

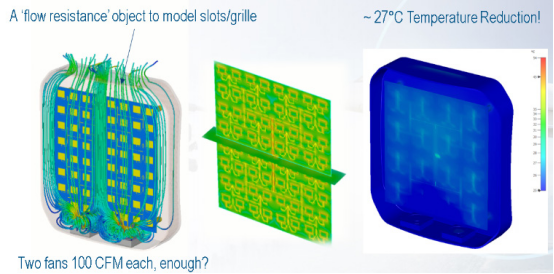

5G基站热设计分析

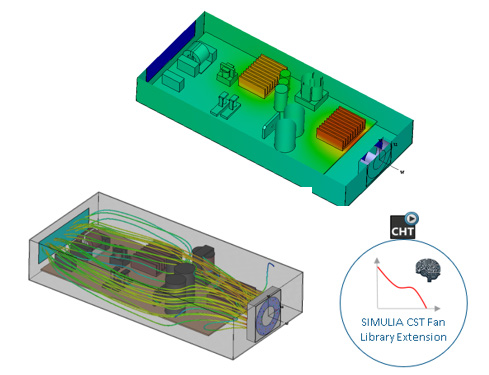

电源模块散热及CST扩展风扇库(ML Model)
