CST软件如何用远场探针验证RCS探针结果

之前写过CST软件的金属球单站RCS，对比了T和I，用的只是RCS探针：

那么CST软件远场探针E-field (farfield) 可以得到一样的RCS结果吗？当然，还能用来验证结果。

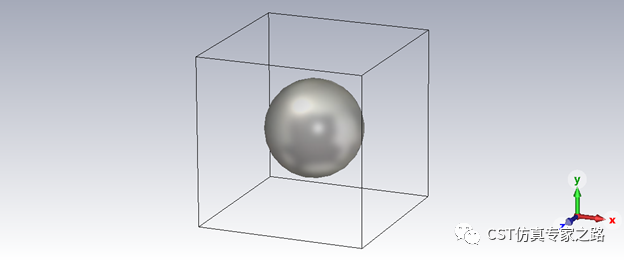

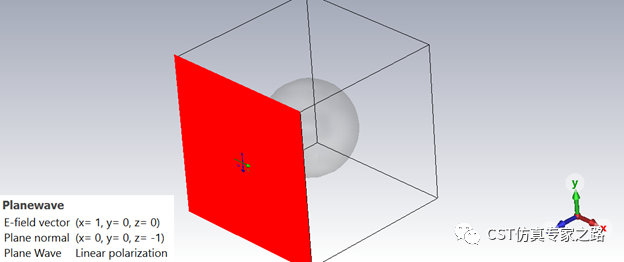

半径10mm PEC球，平面波从Z+方向入射：

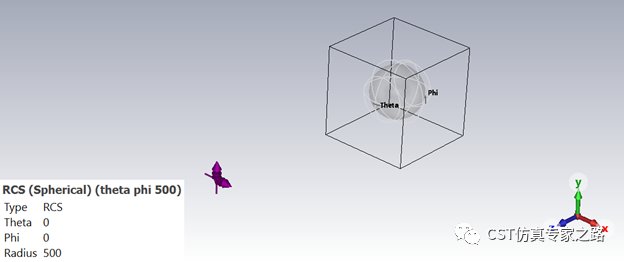

在与平面波相同的方向上，定义0.5m处两个探针，电场远场和RCS：

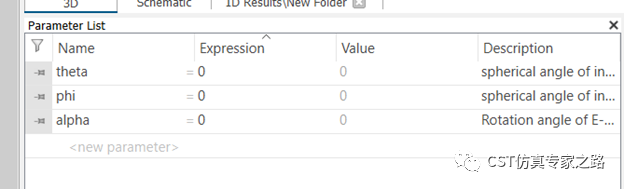

这里平面波、探针位置、探针名字，都是用的theta和phi参数控制，可以用来扫入射角。

CST软件扫入射角的单站RCS我们以后再说，本文就固定Z+方向演示两个探针结果而已。

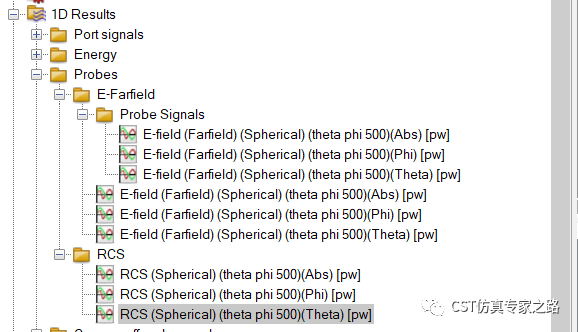

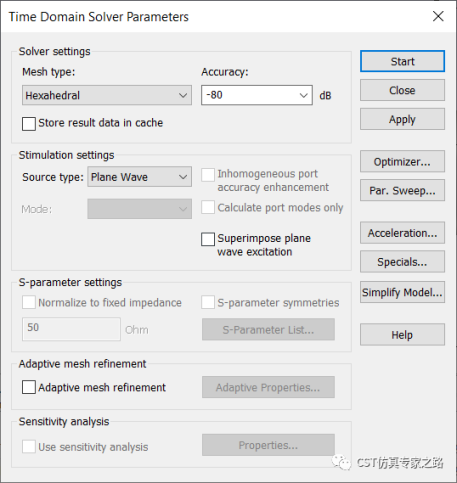

CST软件运行T求解器，得到电场远场的时域频域结果，以及RCS：

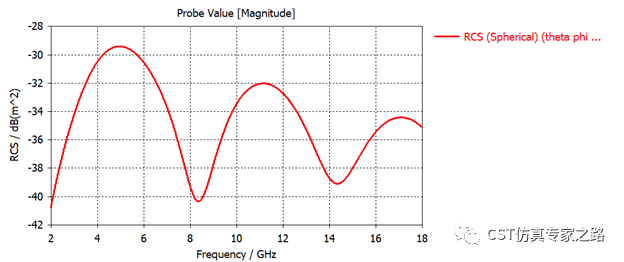

我们看Theta的RCS探针结果（dB）：





下面我们用CST软件电场远场的频域结果，后处理得到RCS，然后再和探针对比。

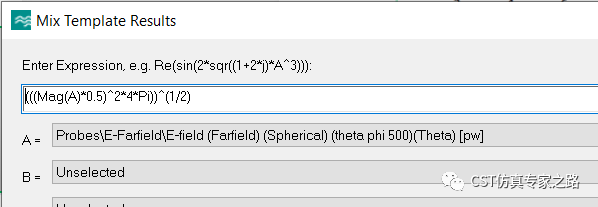

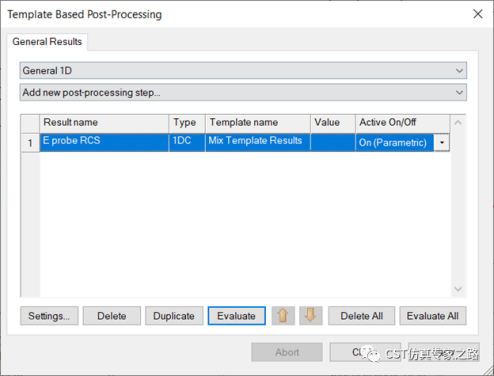

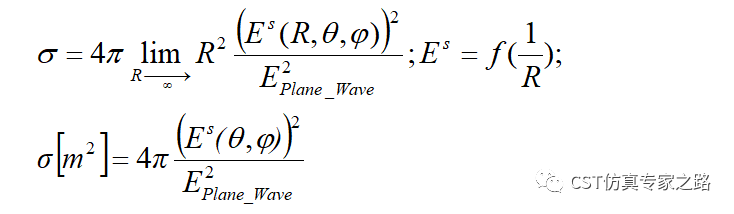

后处理添加公式：



要说明的是，CST软件这里电场探针的频域结果已经归一化，所以可以作为散射场与入射场的比直接用。关于探针结果归一化问题，之前写过，就不细说了。

其中0.5是因为探针距离0.5m，得到的是1m的参考电场强度。

CST软件最后开根号是因为我们要对比的RCS探针结果是dB(m^2)，RCS结果dB视图是10log10(sigma)，是对的。而电场这边公式算出来的RCS是（m^2），作为一般的结果，如果使用dB视图的话，用的都是正常的20log10(x)；就算多了，所以这里我们手动先开根号。

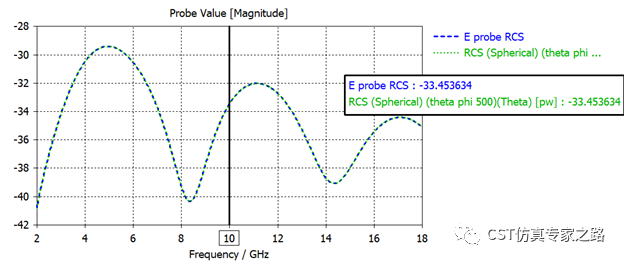

Evaluate后处理，得到结果和RCS的结果放在一起，还是只看dB：







小结：

1.   RCS探针就是用来算RCS的，方便很多。

2.   不嫌麻烦可以手动用散射电场计算RCS。

3.   dB计算是20log还是10log要分清楚。
