CST软件如何计算和导出部分模式的S参数

CST软件波导端口的每个模式都对应S参数的每个端口，本期介绍如何在CST软件中选择部分模式计算S参数，或选择部分模式导出S参数。

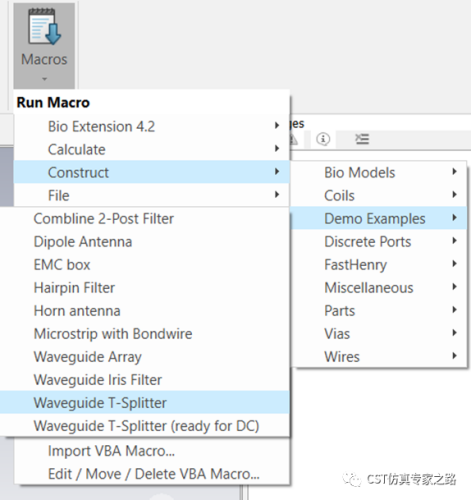

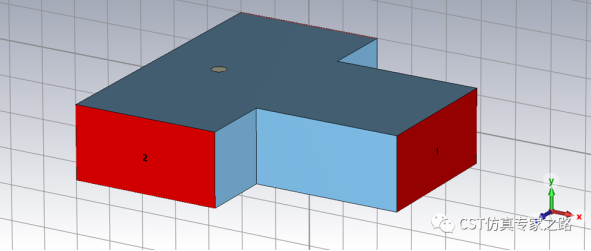

用自带案例T型波导：

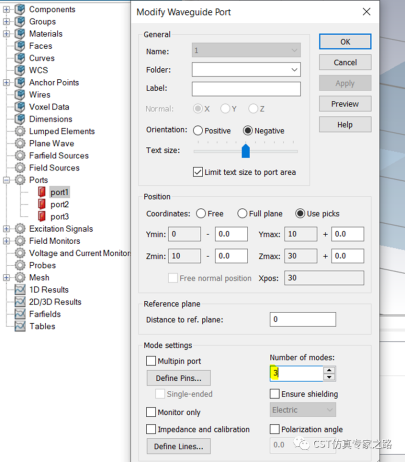

三个波导端口，比如我们分别设置计算的模数为3：





这样全端口仿真出来的就是9x9的S矩阵，导出的文件就是S9P。

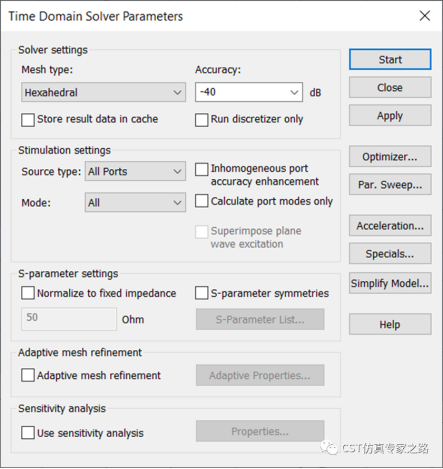

如果要在CST软件选择某些模式来计算S参数，可在求解器中选择。比如时域：

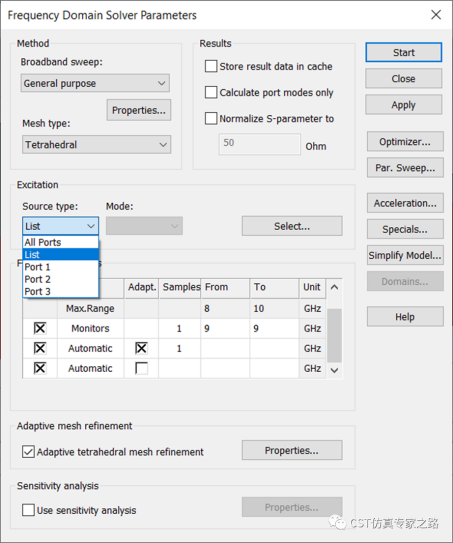

比如频域：

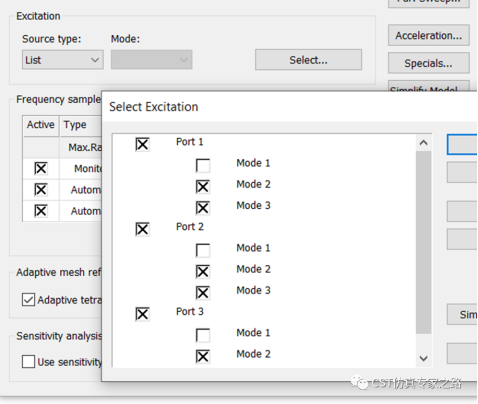

如果这样选择激励，还是9x9的网络，只是计算的S参数不完整了，因为我们没有每个模式都激励：

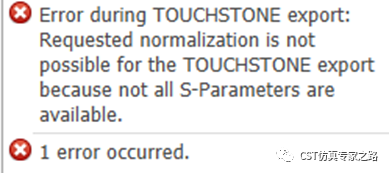

所以如果这时候在CST软件导出S参数，就会报错：











那么问题来了，我们辛辛苦苦仿完了S参数，不想重新仿真，可以选模式导出SNP吗？可以的。

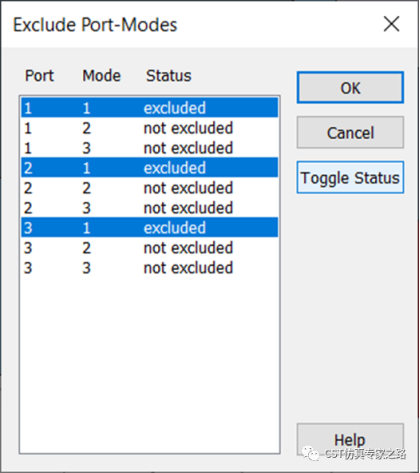

选择排除端口模式：





再导出S参数：

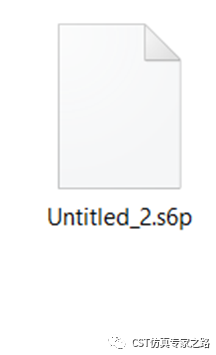

 就得到部分模式的S参数了

小结：

1.    CST软件波导端口的模式和数量需要重视，每个模式都对应一个S参数中的端口2.     可选择部分模式进行激励，但默认导出S参数仍是模式数决定，可在S参数导出处选择模式。
